Daikin BRP15B61 - Installatiehandleiding Draadloze LAN-aansluitadapter

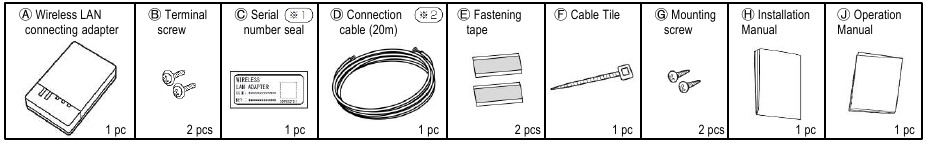

Accessoires

• Bevestig aan de zegelbevestiging op de achterkant van dit blad en bewaar op een veilige plaats.
• Gebruik geen verlengsnoeren of andere snoeren.

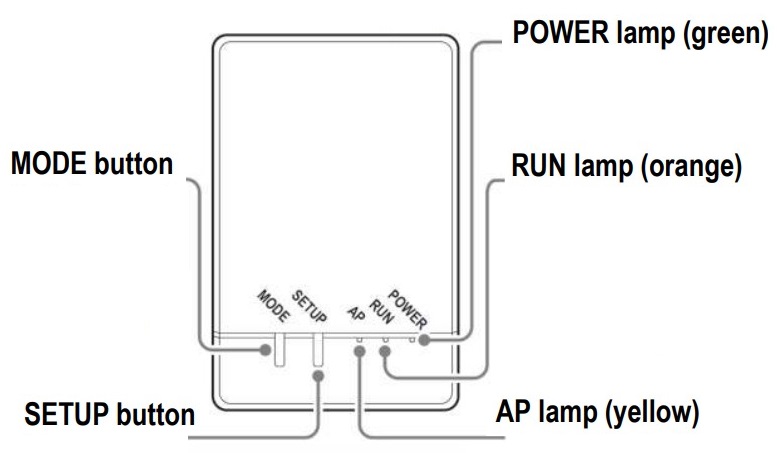

Belangrijkste componenten

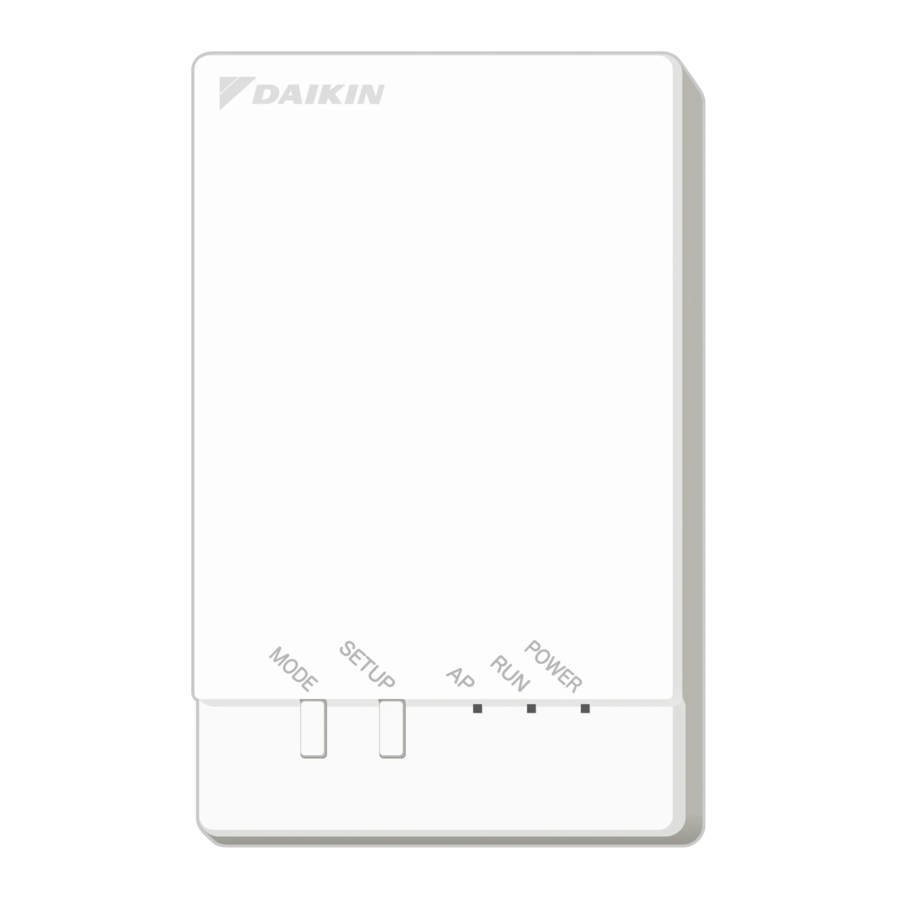

Draadloze LAN-aansluitadapter

• MODE button (MODE-knop)
  Schakelt tussen modi (RUN/AP) wanneer ingedrukt.
• SETUP button (SETUP-knop)
  Gebruik bij het verbinden met een router (draadloos LAN-toegangspunt).
• POWER lamp (green) (AAN/UIT-lampje (groen))
  Brandt tijdens bedrijf.
• RUN lamp (orange) (RUN-lampje (oranje))
  Brandt bij het verbinden met een router (draadloos LAN-toegangspunt).

• AP lamp (yellow) (AP-lampje (geel))
  Brandt wanneer direct verbonden met een smartphone.

[De verbindingsadapter resetten]

• Als de [SETUP] button (SETUP-knop) en de [MODE] button (MODE-knop) samen 5 seconden worden ingedrukt, beginnen alle lampjes te knipperen. Als de [SETUP] button (SETUP-knop) in deze staat wordt ingedrukt, worden de instellingen teruggezet naar de fabrieksinstellingen. (Gegevens inclusief netwerkinstellingen en energieverbruikgeschiedenis worden gewist.)

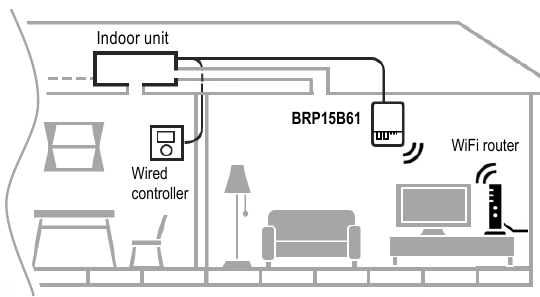

Installatielocatie

De BRP15B61 Wireless LAN Connecting Adapter wordt geleverd met een communicatiekabel van 20 meter voor aansluiting op de P1-P2-aansluitingen van de elektrische box van de binnenunit. Voor optimale prestaties plaatst u de BRP15B61 in de gezichtslijn (vrij zicht) van waar het beoogde wifi-apparaat (d.w.z. typisch de Wi-Fi-router of het toegangspunt thuis) zich bevindt. De BRP15B61 moet zich in de buurt (binnen 30 meter) van het beoogde wifi-apparaat bevinden om ervoor te zorgen dat de draadloze communicatie tussen deze apparaten niet wordt belemmerd.

NIET de BRP15B61 installeren

• binnen de dakruimte van een vrijstaand huis.
• op of in de directe omgeving (<50cm) van stalen frames of metalen constructies.
• in de retourluchtbox van een aangesloten airconditioningunit.
• aan de zijkant van een metalen oppervlak of elektronische apparaten.
• in de directe omgeving (<50cm) van stroomkabels of magnetische apparaten.

Installatieprocedure

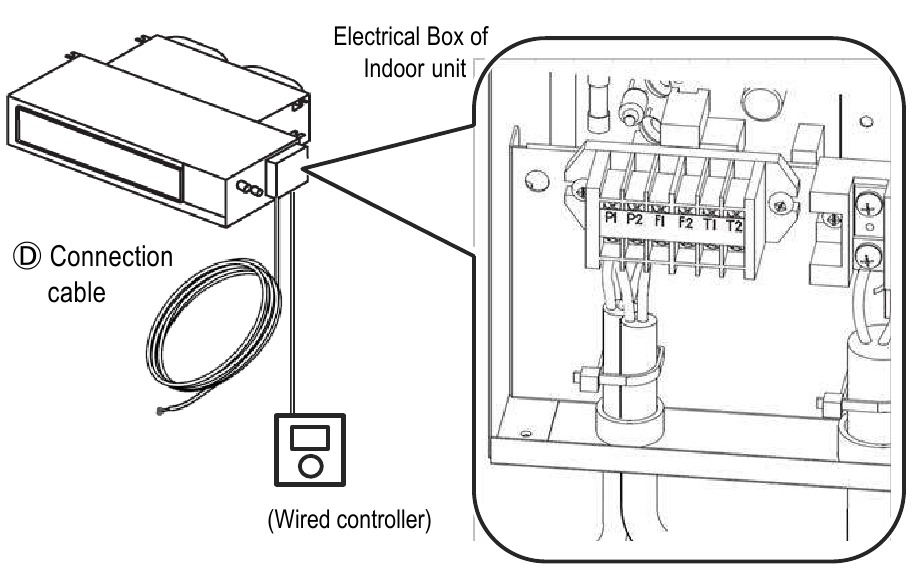

De draadloze LAN-aansluitadapter aan de binnenunit bevestigen

Schakel altijd de stroomtoevoer uit tijdens de installatie. (Het aanraken van de elektrische onderdelen kan een elektrische schok veroorzaken)

1. Sluit de aansluitkabel aan op de P1- en P2-aansluitingen van de elektrische box. Deze draden lopen parallel aan de 2 draden die naar de wandbediening of zonebedieningsbox gaan. Er is geen polariteit van de twee draden. Dus elke draad kan worden aangesloten op de P1- of P2-aansluiting.
2. Zet de draden in de elektrische box vast met een kabelbinder.

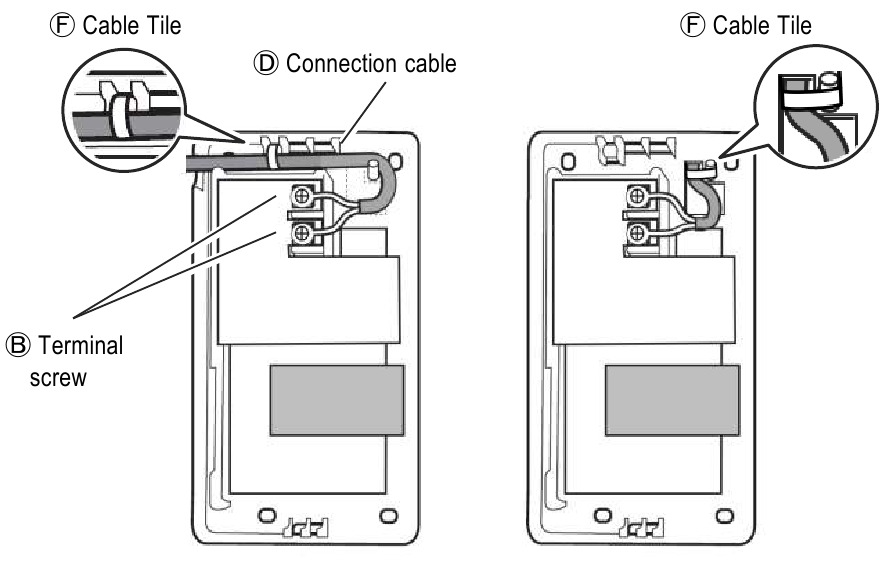

Aansluitkabel en -snoer

1. Gebruik klemstroefjes om het andere uiteinde van de aansluitkabel op de adapterbehuizing (basis) aan te sluiten.
   Er is geen polariteit van de twee draden. Dus elke draad kan worden aangesloten op de P1- of P2-aansluiting.
2. Gebruik de meest geschikte inkeping om de kabel goed te geleiden.

De bedrijfstemperatuur van de adapter is -10⁰C tot 60⁰C. Het wordt aanbevolen om de adapter te installeren in een ruimte waar de temperatuur het bereik niet overschrijdt.

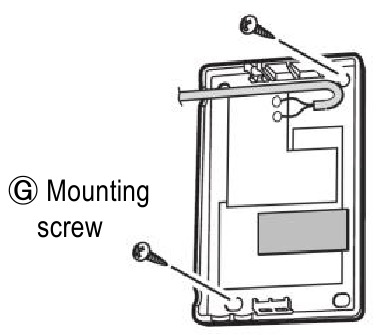

De adapterbehuizing bevestigen

Gebruik een montageschroef of bevestigingstape om de adapterbehuizing aan een muur te bevestigen.

Bij het bevestigen van de bevestigingszegel bestaat de mogelijkheid dat de muur en de adapter beschadigd raken. (Afhankelijk van het type muur)

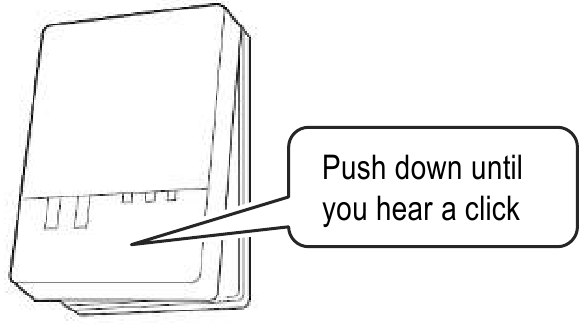

De adapterbehuizing terugzetten in de oorspronkelijke staat

Klik de bovenkant van de bovenste behuizing op de clip aan de bovenkant van de onderste behuizing en druk om de behuizing te sluiten.

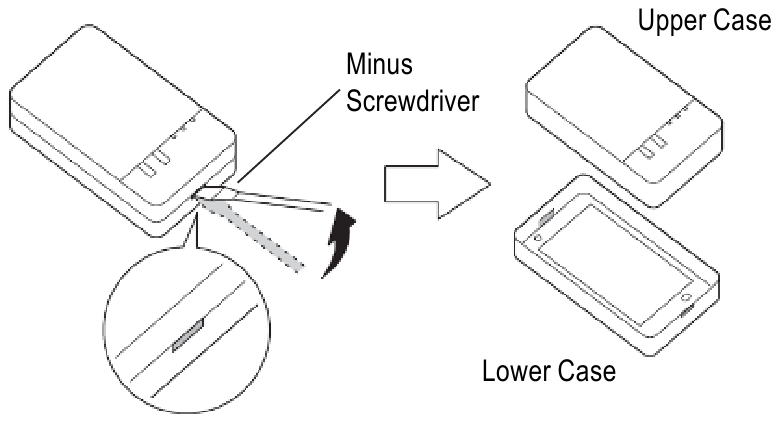

Wanneer de adapterbehuizing verwijderen

Druk een kleine schroevendraaier in de inkeping tussen de bovenste en onderste behuizing om deze te verwijderen. (Pas op dat u de behuizing niet beschadigt)

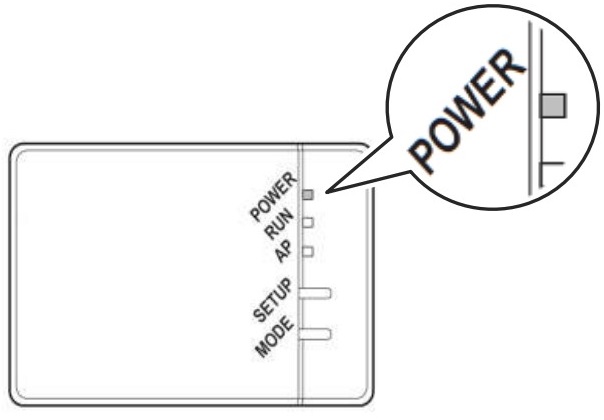

Schakel de stroomtoevoer in en wacht tot de initialisatie is voltooid

Controleer of het [POWER] lampje (AAN/UIT-lampje) van het product brandt.

[Opmerking]

• Als er een upgrade beschikbaar is voor uw adapter, wordt het meldingspictogram weergegeven op het scherm met het overzicht van de units.
  Tik erop om uw firmware te upgraden.

Sectie Verbindingsinstellingen

Configuratie

De klant is verantwoordelijk voor het leveren van het volgende.

• Smartphone of tablet-pc
  (Ondersteund besturingssysteem: Android 5.0 of later; iOS 8.0 of later.)
• Internetlijn en communicatieapparaat
  (Modem/router of een soortgelijk apparaat)
• Draadloos LAN-toegangspunt
• Mobiele app [Daikin Airbase] (geen kosten)

Installatiemethode van de online controller

Voor Android-telefoons/tablets

1. Open de [Google Play].
2. Zoek naar [Daikin Airbase].
3. Volg de aanwijzingen op het scherm om te installeren.

Voor iPhones/iPads

1. Open de [App Store].
2. Zoek naar [Daikin Airbase].
3. Volg de aanwijzingen op het scherm om te installeren.

Controleer of de te gebruiken router WPS ondersteunt.

• Als WPS wordt ondersteund ⇒ Ga naar Eenvoudige instellingen
• Als WPS niet wordt ondersteund ⇒ Ga naar Geavanceerde instelling

Eenvoudige instellingen

1. Controleer of het [RUN] lampje (RUN-lampje) knippert.

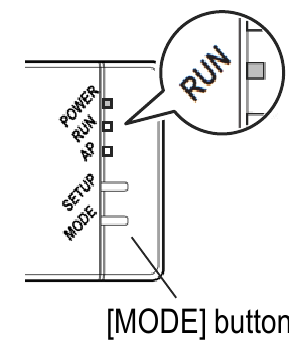

• Als [AP] knippert of brandt, houdt u de [MODE] button (MODE-knop) op de adapter ongeveer 2 seconden ingedrukt om het [RUN] lampje (RUN-lampje) te laten knipperen.


2. Druk op de [WPS] button (WPS-knop) op de router (draadloos LAN-toegangspunt).

• De bedieningsprocedures voor de [WPS] button (WPS-knop) verschillen per router (draadloos LAN-toegangspunt). Raadpleeg voor details de handleiding van de router.


3. Houd de [SETUP] button (SETUP-knop) op de adapter ongeveer 2 seconden ingedrukt.

• Het [RUN] lampje (RUN-lampje) begint sneller te knipperen en verandert in een continu brandend lampje zodra er een verbinding is gemaakt tussen de router (draadloos LAN-toegangspunt) en de adapter.
  Als er geen verbinding tot stand kan worden gebracht, herhaalt u de procedures vanaf stap 1 van "Eenvoudige installatie".

4. Verbind de smartphone (tablet-pc) en de router (draadloos LAN-toegangspunt).

• Er kan een verbinding tot stand worden gebracht door de Wi-Fi-netwerklijst van de smartphone te openen, de [SSID] voor de router te selecteren en het bijbehorende wachtwoord in te voeren.

5. Tik op de geïnstalleerde app [Airbase] om deze te starten.

• Als de aangesloten airconditioner wordt vermeld in het scherm met het overzicht van de units, is de installatie voltooid.
  Als deze niet wordt vermeld, tikt u op (verversen) in de rechterbovenhoek van het scherm met het overzicht van de units.

Geavanceerde instellingen

• Alle stappen worden gedemonstreerd met iOS.

1. Controleer of het [AP] lampje (AP-lampje) brandt (continu).

• Als het [AP] lampje (AP-lampje) niet brandt, houdt u de [MODE] button (MODE-knop) op de adapter ongeveer twee seconden ingedrukt om het [AP] lampje (AP-lampje) te laten branden (continu).
  (Brandt binnen ongeveer 10 seconden.)


2. Verbind de smartphone (tablet-pc) rechtstreeks met de adapter via draadloos LAN.

• Open de Wi-Fi-netwerklijst van de smartphone, selecteer de [SSID] (DaikinAP *****) die wordt weergegeven op de sticker met het serienummer , of de draadloze LAN-aansluitadapter , en voer vervolgens de [KEY] in.

1. Tik op de geïnstalleerde app [Airbase] om deze te starten.
2. Breng de draadloze verbindingsinstellingen tot stand.
   1. Tik op [Configureer de draadloze verbinding].

   2. Selecteer uw thuisnetwerk in de lijst.

   3. Voer het wachtwoord in.
      Tik op [Connect] (Verbinden).

   4. Volg vanaf hier de instructies op het scherm om de installatie te voltooien.(5) Nadat u de bovenstaande instelling hebt geïmplementeerd en het product en de router (draadloos LAN-toegangspunt) zijn verbonden, gaat het [RUN] lampje (RUN-lampje) branden. Als dit 1 minuut of langer knippert, controleert u de stroomtoevoer naar de router (draadloos LAN-toegangspunt), de netwerknaam en het wachtwoord en begint u opnieuw vanaf de eerste procedure.

      Om de draadloze verbinding handmatig in te stellen, tikt u op [Geavanceerde netwerkinstellingen], schakelt u [Automatisch IP-adres (DHCP)] uit, vult u de vereiste informatie voor de Wi-Fi-router in, tikt u op [✔] en vervolgens op [Connect] (Verbinden) in het scherm voor de draadloze verbinding. Volg de instructies op het scherm en ga verder zoals in stap (5).
   5. Verbind de smartphone (tablet-pc) en de router (draadloos LAN-toegangspunt) en start vervolgens [Airbase].

• Raadpleeg stap 4 en stap 5 van "Eenvoudige installatie".

Over de SSID en KEY

• De [SSID] en [KEY] die worden weergegeven op de Ⓒ-sticker met het serienummer zijn nodig bij het verbinden van de airconditioner en een smartphone via draadloos LAN.

  Bevestig de sticker met het serienummer op het stickerbevestigingsgebied en bewaar deze op een veilige plaats.

Probleemoplossing

De volgende tabel geeft een korte beschrijving van hoe om te gaan met problemen of onzekerheden bij het installeren van het product of het maken van verbindingsinstellingen.
