Samsung SWA-W510 - Subwoofer Handleiding

CONTROLE VAN DE COMPONENTEN

• Subwoofer
• Stroomkabel

OPMERKING

• Voor meer informatie over de voeding en het stroomverbruik, verwijzen wij u naar het label dat op het product is aangebracht. (Label: Onderkant van de hoofdeenheid)
• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

DE SOUNDBAR AANSLUITEN

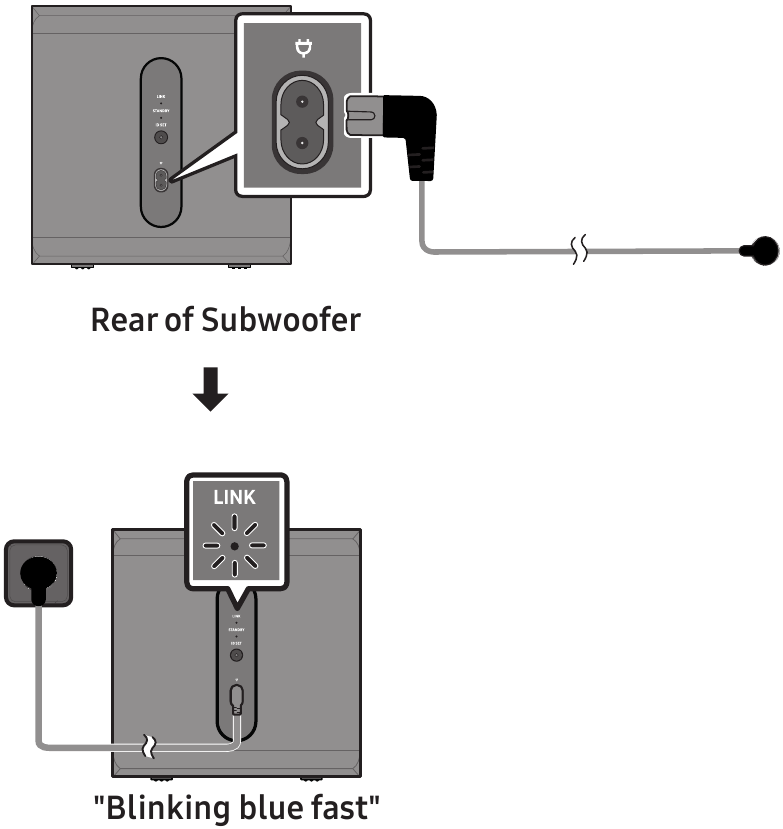

1. Controleer de stand-by status na het inpluggen in een stopcontact.
   Steek de stroomkabel van de Subwoofer in een stopcontact en in de Subwoofer om de Subwoofer in te schakelen. De LINK LED-indicator (blauwe LED) op de Subwoofer knippert. Als de LED niet knippert, raadpleeg dan stap 5.

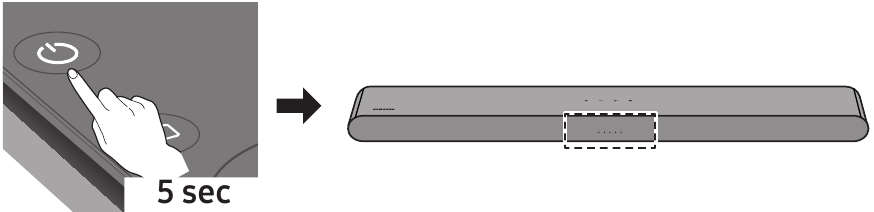

2. Schakel de Soundbar uit
   Schakel de Soundbar uit met de afstandsbediening van de Soundbar.
   • De afbeelding van de Soundbar kan afwijken van uw Soundbar, afhankelijk van het model.



     Soundbar LED-indicator:

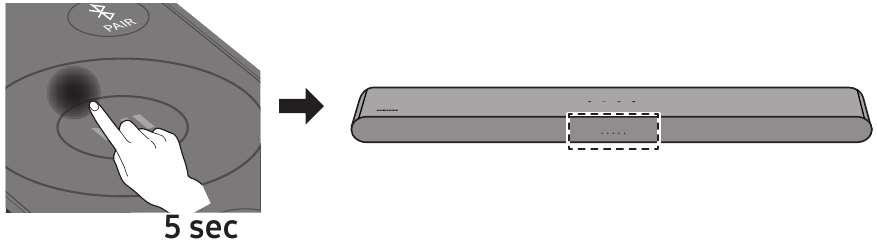

3. Configureer "ID SET" met behulp van de afstandsbediening van de Soundbar
   Druk 5 seconden op de knop Up (Omhoog) op de afstandsbediening van de Soundbar.
   • Het bericht ID SET (ID INSTELLEN) verschijnt korte tijd op het display van de Soundbar en verdwijnt vervolgens.
   • Na het ID SET (ID INSTELLEN)-proces wordt de Soundbar automatisch ingeschakeld.
   • Totdat het koppelen is voltooid, verandert de meerkleurige LED op de Soundbar achtereenvolgens in "Rood → Groen → Blauw".

4. Controleer of de LINK LED continu blauw is (verbinding voltooid)
   De LINK LED-indicator stopt met knipperen en brandt continu blauw wanneer er een verbinding tot stand is gebracht tussen de Soundbar en de Subwoofer.

   LINK LED - Blauw is aan:


5. Als de SWA-W510 geen verbinding maakt, neem dan de nodige stappen op basis van de status van de LED-indicator

LINK (Blauw) aan: Succesvol verbonden (normale werking).

LINK (Blauw) knippert: Verbinding herstellen.

• Controleer of de stroomkabel die is aangesloten op de Soundbar-hoofdeenheid correct is aangesloten of wacht ongeveer 5 minuten.
• Herhaal de stappen 2 tot en met 4.

STANDBY (Rood) aan:

• Stand-by (met de Soundbar-hoofdeenheid uitgeschakeld). – Controleer of de stroomkabel die is aangesloten op de Soundbar-hoofdeenheid correct is aangesloten.
• Verbinding mislukt

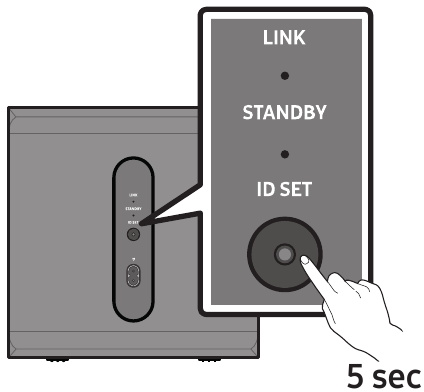

  1. Druk met een penpunt 5~6 seconden op de ID SET-knop (ID INSTELLEN) aan de achterkant van de Surround Speakers totdat de LINK LED-indicator (in blauw) knippert.

     Achterkant van Subwoofer

  2. Herhaal de stappen 2 tot en met 4.

Rood en blauw knipperend: Storing

• Zie de contactgegevens voor het Samsung Service Centre in deze handleiding.

COMPATIBELE MODELLEN

• Compatibel met bepaalde Samsung Soundbars. Ga naar de productpagina van de Soundbar op www.samsung.com/ support voor meer informatie.
• De lijst met compatibele modellen kan zonder voorafgaande kennisgeving worden gewijzigd.

OPEN SOURCE LICENTIE KENNISGEVING

Voor vragen en verzoeken met betrekking tot open sources kunt u contact opnemen met Samsung Open Source (http://opensource.samsung.com)

BELANGRIJKE OPMERKINGEN OVER SERVICE

• Er kan een administratieve vergoeding in rekening worden gebracht als
  1. op uw verzoek een technicus wordt opgeroepen en er geen defect aan het product is (d.w.z. wanneer de gebruikershandleiding niet is gelezen).
  2. u het apparaat naar een reparatiecentrum brengt en er geen defect aan het product is (d.w.z. wanneer de gebruikershandleiding niet is gelezen).
• U wordt op de hoogte gebracht van het bedrag van de administratieve vergoeding voordat een technicus langskomt.

SPECIFICATIES EN HANDLEIDING

Specificaties:

Subwoofer Naam - SWA-W510
Gewicht - 6.4 kg
Afmetingen (B x H x D) - 238.0 x 240.8 x 238.0 mm
Bedrijfstemperatuurbereik - +5°C tot +35°C
Bedrijfsvochtigheidsbereik - 10% ~ 75 %
AMPLIFIER Nominaal uitgangsvermogen - 200 W
Algeheel Standby Stroomverbruik (W) - 2.0 W
DRAADLOOS APPARAAT UITGANGSVERMOGEN SRD max zendvermogen - 25mW bij 5.725GHz – 5.825GHz

OPMERKING:

• Samsung Electronics Co., Ltd behoudt zich het recht voor om de specificaties zonder kennisgeving te wijzigen.
• Gewicht en afmetingen zijn bij benadering.
