Inleiding

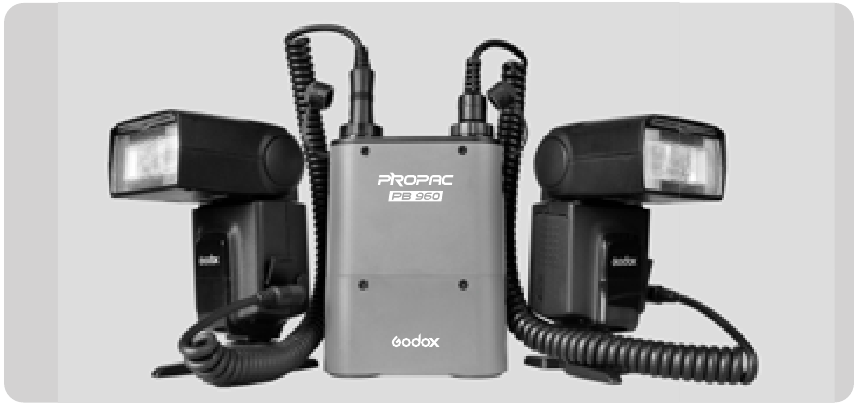

• Als professioneel voedingsproduct is de GODOX PB960 power pack ontworpen om speedlites op te laden met externe stroomingangen, waaronder on-camera flitsers van Canon, Nikon, Sony en Godox, enz.
• Met de Godox PB960 power pack duurt het slechts één seconde om flitsers zoals de Canon 580 EX II, Nikon SB-900 en Sony F58AM op te laden op max. vermogen. Het kan tot 1800 flitsen op vol vermogen leveren met een Canon 580EX II of Nikon SB-900.
  Bovengenoemde flitsers kunnen op de PB960 worden gebruikt door een plug-in verbindingskabel te vervangen. Daarnaast kan hij iPhones, iPads, iPods en andere producten opladen met een USB-interface.
• Met de MCU (Micro-Controller Unit) integreert dit product softwarebescherming en hardwarebescherming en maakt het gebruik van hittebestendige nylon kunststoffen, waardoor een hogere veiligheid en betrouwbaarheid wordt gegarandeerd.

Dit product beschikt over

• Lithiumbatterij met grote capaciteit (11,1 V/4500 mAH), die tot 1800 flitsen op vol vermogen kan leveren met een Canon 580EX II of Nikon SB-900.
• Dubbele uitgangen voor het voeden van twee afzonderlijke flitsers zonder de recycletijd te verkorten
• Verwijderbare en vervangbare batterijmodule. Verdubbel uw flitscapaciteit door een tweede module aan te schaffen.
• Beknopt LED-display, eenvoudig en snel te bedienen
• Geoptimaliseerd MCU-circuitontwerp, efficiëntere energieomzetting en meer flitsen.

Er bevinden zich hoogspanningscomponenten in het product. Voer zelf geen demontage of onderhoud uit, anders kan er een elektrische schok optreden.

Buiten bereik van kinderen bewaren.

Raak het metalen deel van de stekker en het stopcontact niet aan.

Gebruik dit product niet in ontvlambare omstandigheden
(zoals in gebieden met ontvlambare gassen of vloeibare chemicaliën), omdat dit tot brand kan leiden.

Zorg ervoor dat alle stekkers en stopcontacten betrouwbaar en stevig zijn aangesloten.

Dit product is niet waterbestendig. Houd het uit de buurt van regen, sneeuw of vocht.

Laat dit product niet achter of gebruik het niet bij een temperatuur boven 40℃ (104°F).

Omdat dit product een veel hoger vermogen heeft dan de gewone ingebouwde batterij van de flitser, kan de flitser beschadigd raken bij gebruik met een hoge frequentie en een hoog vermogen. Om oververhitting van de flitser te voorkomen, dient u na 40 continue flitsen op vol vermogen een pauze van ongeveer 10 minuten in te lassen.

De stekker mag alleen worden geplaatst of verwijderd als dit product is uitgeschakeld.

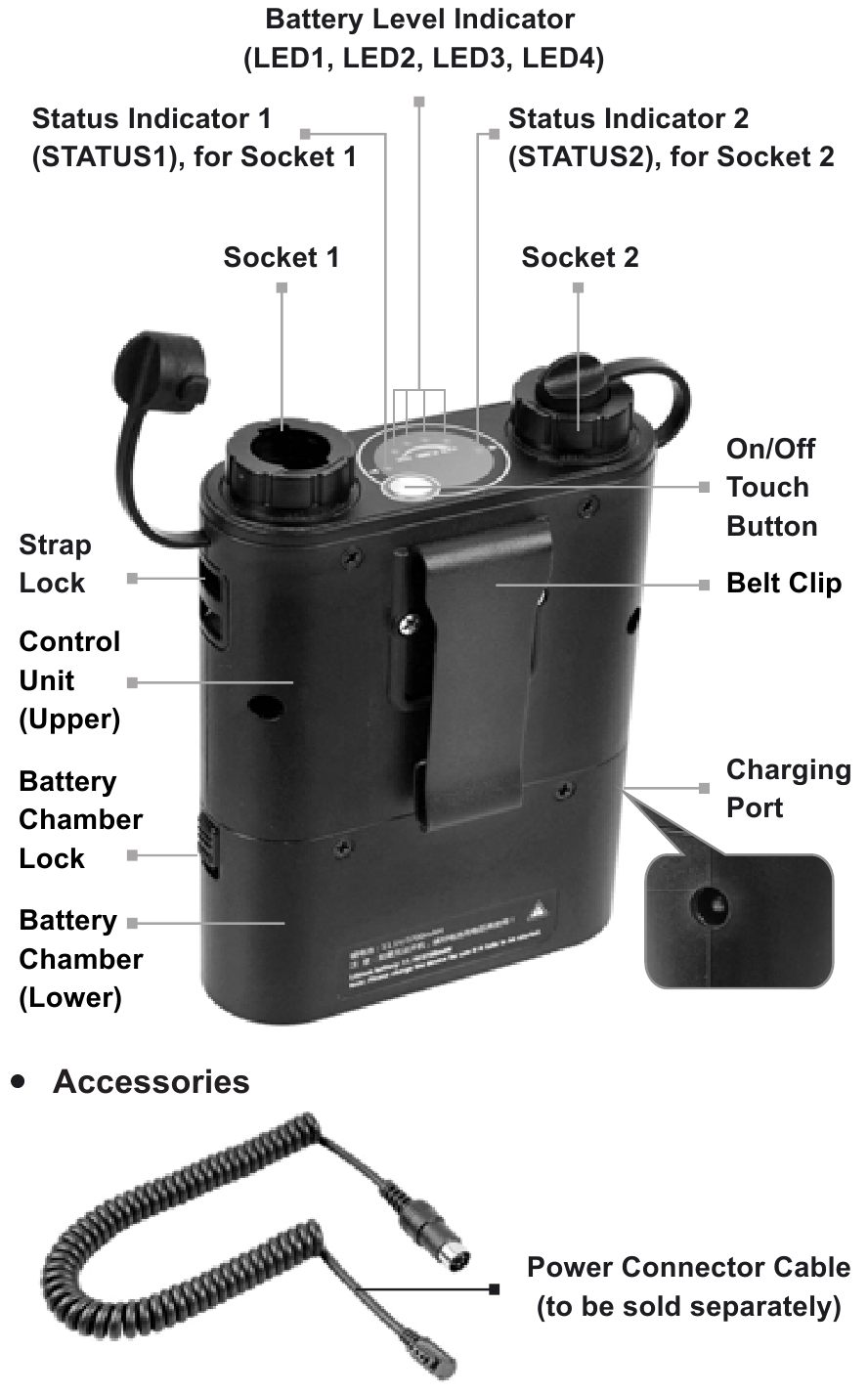

Namen van onderdelen

Batterijcompartiment laden/lossen

• Laden:

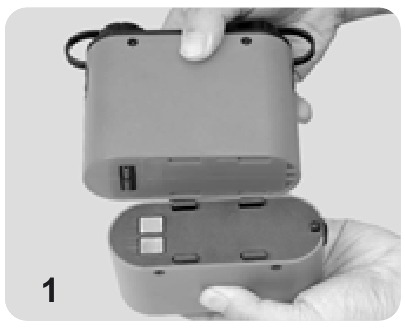

1. Klem de besturingseenheid vast met het batterijcompartiment;

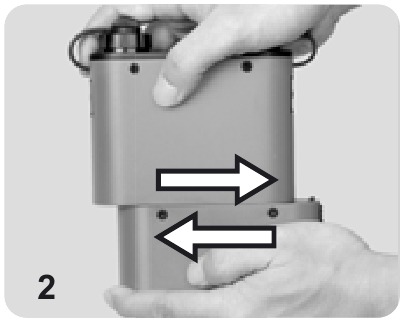

2. Schuif het batterijcompartiment naar links totdat het met een "klik" op zijn plaats vergrendelt.


• Lossen:

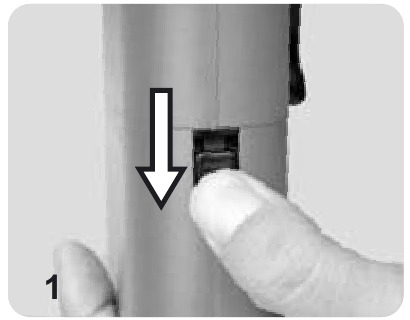

1. Schuif de vergrendeling van het batterijcompartiment omlaag;

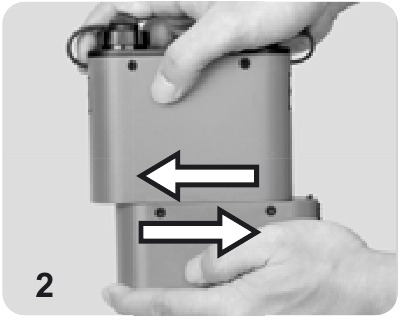

2. Schuif het batterijcompartiment naar rechts.


Batterij opladen

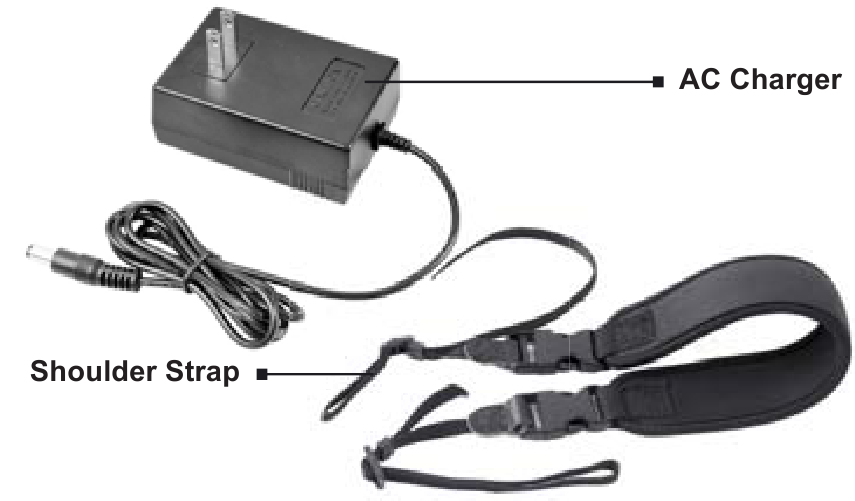

Steek het ene uiteinde van de AC-oplader in een AC-stopcontact (100-240V) en het andere uiteinde in de oplaadpoort van de power pack. Als de indicator van de oplader rood wordt, wordt de batterij opgeladen. Als de indicator van de oplader groen wordt, is de batterij volledig opgeladen. Het duurt ongeveer 3 uur om de batterij volledig op te laden.

Bediening

Opstarten

• Selecteer een verbindingskabel die compatibel is met uw product.

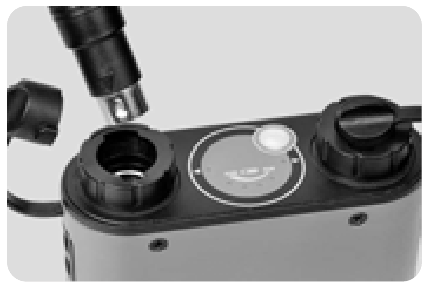

• Sluit de stekker van de verbindingskabel aan op contactdoos 1 of 2 van de power pack.

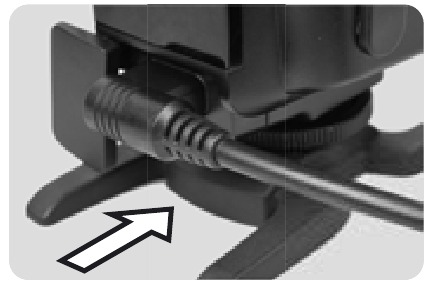

• Steek de aansluiting van de verbindingskabel in de flitser.

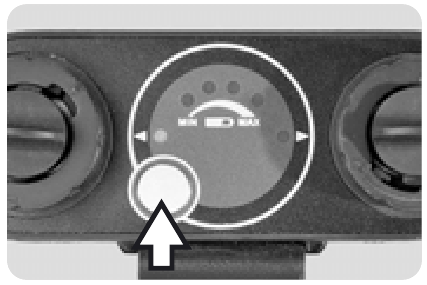

• Druk op de On/Off (Aan/Uit) touch-knop en de LED-batterijniveau-indicatoren lichten op, wat aangeeft dat de power pack begint te werken.


Opmerking: als dit product wordt gebruikt voor een flitser, moet de flitser zijn voorzien van batterijen met voldoende vermogen.

Uitschakelen

• Schakel de power pack uit door op de On/Off (Aan/Uit) touch-knop te drukken.
• Schakel de power pack uit door de verbindingskabel direct uit de power pack te trekken.

Power Pack Status

• Uitschakelstatus: er is geen LED-indicatie en er komt geen stroom uit contactdoos 1 of 2. Het energieverbruik van de hele eenheid is zo laag dat het verlies aan batterijvermogen kan worden genegeerd.
• Teststatus: Wanneer de verbindingskabel niet in contactdoos 1 of 2 is gestoken, drukt u op de On/Off (Aan/Uit) testknop en alleen de batterijniveau-indicatoren lichten op, wat aangeeft dat de power pack in de testmodus gaat. Druk nogmaals op de On/Off (Aan/Uit) touch-knop of wacht 3 seconden om terug te keren naar de uitgeschakelde status.
• Werkstatus: Steek de verbindingskabel in contactdoos 1 of 2 en druk op de On/Off (Aan/Uit) touch-knop en de LED-indicatoren lichten op, wat aangeeft dat de power pack in de werkstatus gaat. Druk nogmaals op de On/Off (Aan/Uit) touch-knop of trek de verbindingskabel uit contactdoos 1 of 2 om de uitgeschakelde status te activeren.

* Automatische uitschakelfunctie: de power pack wordt automatisch uitgeschakeld na twaalf uur werken, voor het geval het uitschakelen wordt gemist, wat leidt tot langdurig stroomverbruik.

LED-indicatoren

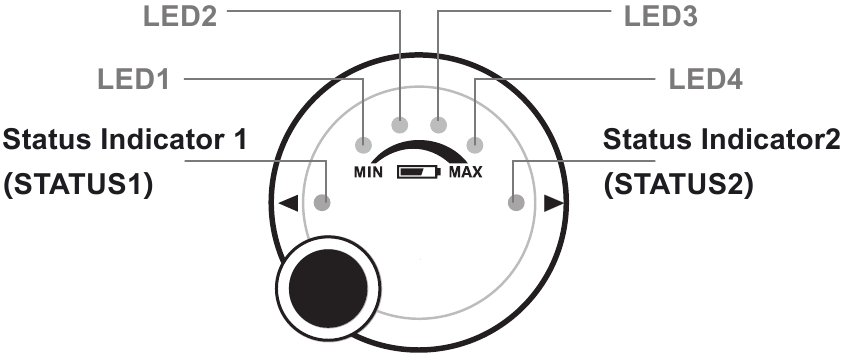

Batterijniveau-indicatoren: LED1, LED2, LED3, LED4

• Laad de batterij tijdig op volgens de indicatie van de LED's.
• Wanneer LED1 knippert, schakelt dit product de stroomvoorziening uit; de batterij moet onmiddellijk worden opgeladen voordat deze opnieuw kan worden gebruikt.

Opmerking: laad het apparaat op voor gebruik als het niet kan worden ingeschakeld.

Statusindicatoren: STATUS1, STATUS2

• STATUS1/STATUS2 is uitgeschakeld tijdens het opladen van de flitser en licht op wanneer de flitser volledig is opgeladen.
• STATUS1/STATUS2 knippert (knippercyclus: 1 Hz), wat aangeeft dat de flitser te vaak is gebruikt. In geval van een te hoge temperatuur in de power pack, wordt de oververhittingsbeveiliging ingeschakeld en wordt de stroomtoevoer onderbroken. Wacht minstens 10 minuten voordat u hem weer gebruikt.

Werkprestaties

• Met de GODOX PB960 power pack duurt het slechts één seconde om de Canon 580EX II, Nikon SB900, Sony F58AM flitsers op maximaal vermogen op te laden en worden 1800 flitsen bij volledige helderheid ondersteund.

Technische gegevens

Onderhoud

• Als de batterij van de power pack moet worden vervangen, neem dan contact op met een professionele servicepunt om deze te vervangen door een nieuwe, op maat gemaakte batterij die door GODOX wordt geleverd.
• Schade als gevolg van ongeoorloofde demontage van de power pack valt niet onder de garantie.
• Schade als gevolg van handelingen die in strijd zijn met de instructies in deze handleiding valt niet onder de garantie.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
