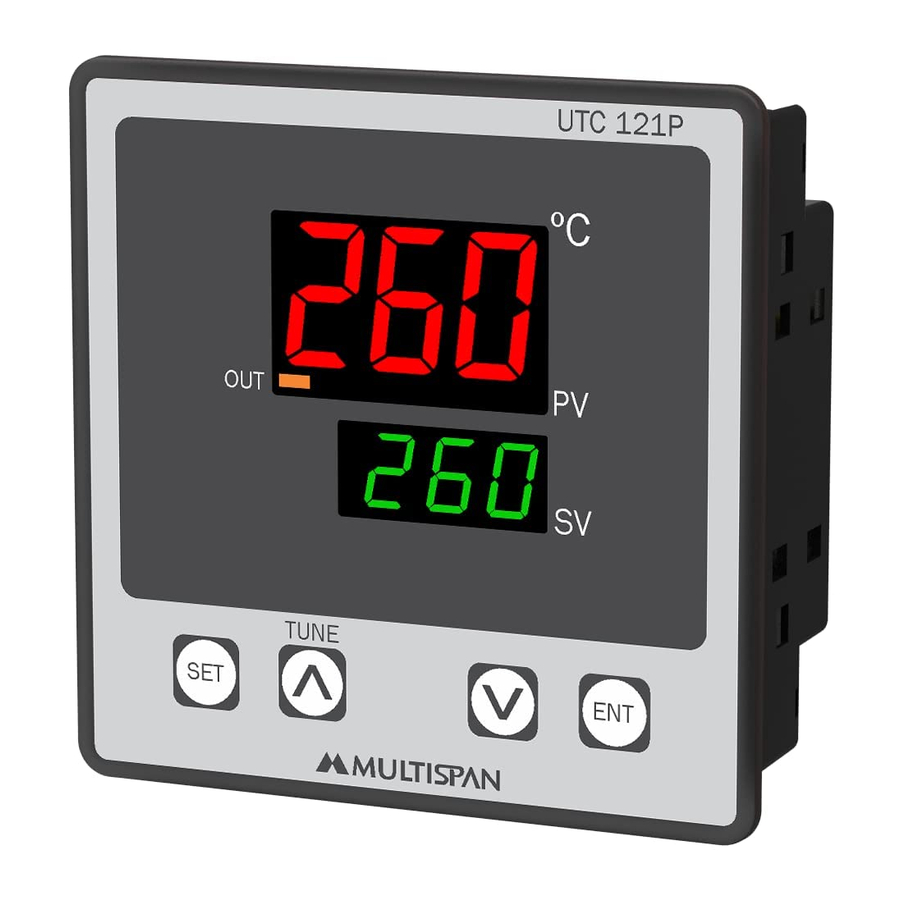

MULTISPAN UTC-121P - Handleiding temperatuurregelaar

TECHNISCHE SPECIFICATIE

INGANGSSPECIFICATIE:

DISPLAY EN TOETSEN:

AFMETING:

REGELMETHODE:

UITGANGSSPECIFICATIE:

VOEDING:

OMGEVINGSCONDITIE:

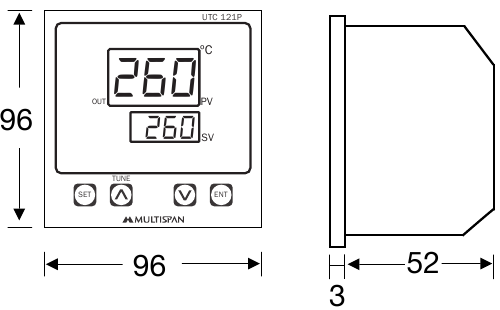

MECHANISCHE INSTALLATIE

Omtrek Afmeting (mm)

Paneeluitsparing Afmeting (mm)

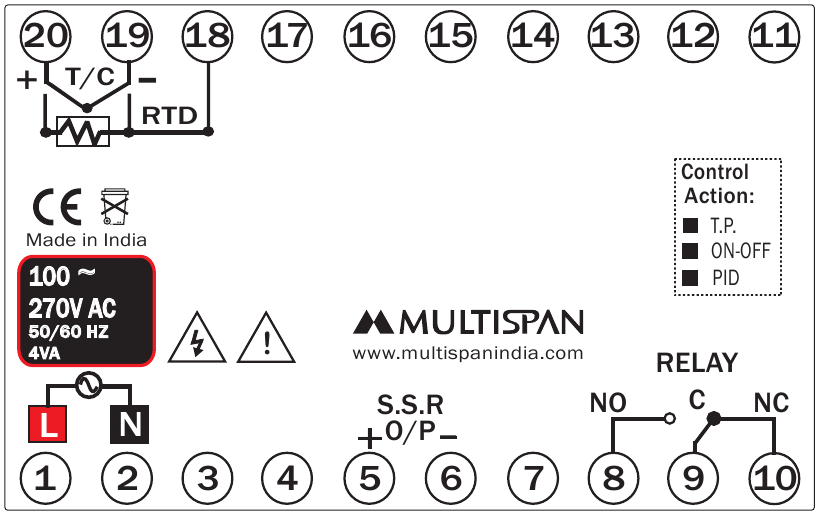

AANSLUITING

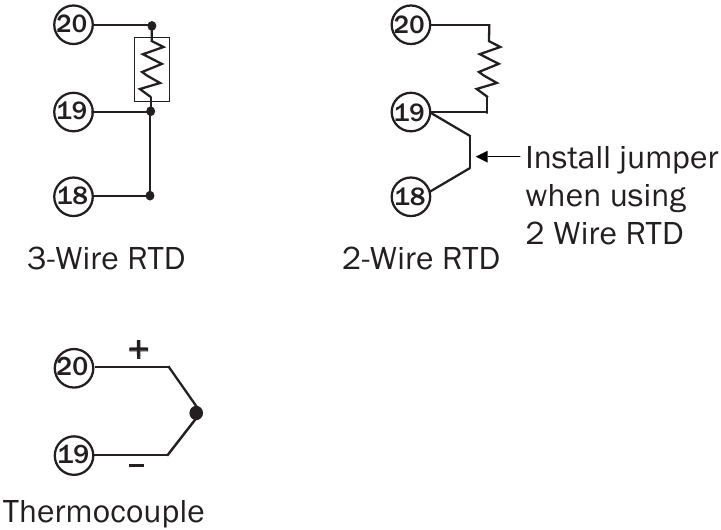

Sensor Input

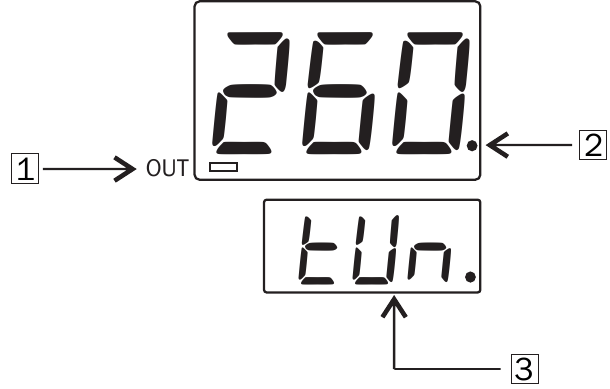

STATUS LED BESCHRIJVING

1. Indicatie van de regeling
2. Knipperende DP geeft de vertragingstijd aan
3. Auto tuning "ON" (AAN) indicatie

TOETS BEDIENING

FUNCTIE	DRUK OP TOETS
OPERATOR MODUS
Om de parameterinstelling te openen
Voor start/stop PID auto tuning	Druk 6 sec
Om naar de fabrieksinstelling modus te gaan	Druk 3 sec
PARAMETER INSTELLINGS MODUS
Om de parameterwaarde in te stellen
Om de parameterwaarde te verhogen.
Om de parameterwaarde te verlagen.
Stel de parameter in om op te slaan & sluit af.

VEILIGHEIDSMAATREGEL

Alle veiligheidsgerelateerde coderingen, symbolen en instructies die in deze bedieningshandleiding of op de apparatuur voorkomen, moeten strikt worden nageleefd om de veiligheid van het bedienend personeel en het instrument te waarborgen.

Als alle apparatuur niet wordt behandeld op een manier die door de fabrikant is gespecificeerd, kan dit de bescherming die door de apparatuur wordt geboden, aantasten.

Lees de volledige instructies voordat u het apparaat installeert en bedient.

Risico op elektrische schok.

WAARSCHUWINGSRICHTLIJNEN

Risico op elektrische schok.

1. Om het risico op elektrische schokken te voorkomen, moet de stroomtoevoer naar de apparatuur UIT (OFF) (Uit) blijven tijdens het uitvoeren van de bedrading. Raak de terminals niet aan terwijl er stroom wordt geleverd.
2. Om elektromagnetische interferentie te verminderen, gebruikt u draad met voldoende waarde en moeten dezelfde of gelijke grootte twists worden gemaakt met de kortste verbinding.
3. De kabel die wordt gebruikt voor de aansluiting op de stroombron, moet een doorsnede van 1 mm of groter hebben. Deze draden moeten een isolatiecapaciteit hebben van ten minste 1,5 kV.
4. Wanneer u de thermokoppeldraden verlengt, moet u altijd thermokoppelcompensatiedraden gebruiken voor de bedrading. Gebruik voor het RTD-type een bedradingsmateriaal met een kleine loodweerstand (maximaal 5 Ω per lijn) en er mogen geen weerstandsverschillen zijn tussen de Ω drie draden.
5. Een beter anti-ruiseffect kan worden verwacht door een standaard voedingskabel voor het instrument te gebruiken.

INSTALLATIE RICHTLIJNEN

1. Deze apparatuur, die is ingebouwd, wordt normaal gesproken een onderdeel van het hoofdregelpaneel en in dat geval blijven de terminals niet toegankelijk voor de eindgebruiker na installatie en interne bedrading.
2. Laat geen stukjes metaal, draadknipsels of fijne metallische vullingen van de installatie in het product komen, anders kan dit leiden tot een veiligheidsrisico dat op zijn beurt het leven in gevaar kan brengen of een elektrische schok bij de bediener kan veroorzaken.
3. Er moet een stroomonderbreker of hoofdschakelaar worden geïnstalleerd tussen de stroombron en de toevoeraansluiting om de functie 'AAN' (ON) (Aan) of 'UIT' (OFF) (Uit) te vergemakkelijken. Deze hoofdschakelaar of stroomonderbreker moet echter worden geïnstalleerd op een handige plaats die normaal gesproken toegankelijk is voor de bediener.
4. Gebruik en bewaar het instrument binnen de gespecificeerde omgevingstemperatuur en vochtigheidsbereiken zoals vermeld in deze handleiding.

MECHANISCHE INSTALLATIE RICHTLIJNEN

1. Bereid de paneeluitsparing voor met de juiste afmetingen zoals hierboven weergegeven.
2. Plaats het apparaat in het paneel met behulp van de meegeleverde klem.
3. De apparatuur mag in de geïnstalleerde staat niet in de buurt komen van een warmtebron, bijtende dampen, oliedamp of andere ongewenste procesbijproducten.
4. Gebruik de gespecificeerde grootte van de krimpaansluiting (M3.5-schroeven) om de kroonsteen te bedraden. Draai de schroeven op de kroonsteen vast met behulp van het aandraaimoment van het bereik van 1,2 Nm.
5. Sluit niets aan op ongebruikte terminals.

ONDERHOUD

1. De apparatuur moet regelmatig worden gereinigd om verstopping van de ventilatieonderdelen te voorkomen.
2. Reinig de apparatuur met een schone, zachte doek. Gebruik geen isopropylalcohol of een ander reinigingsmiddel.
3. De smeltzekering mag niet door de operator worden vervangen.

FOUTMELDING

Wanneer er een fout is opgetreden, geeft het display foutcodes weer zoals hieronder aangegeven.

FOUT	BETEKENIS
	Sensor is niet aangesloten of Buiten bereik conditie of sensor defect
	Sensor aansluiting is omgekeerd

CORRECTIEVE ACTIE:
Controleer de sensor en de ingangsbedrading. Als het probleem nog steeds bestaat, vervang dan de sensor. En als het probleem nog steeds niet door de gebruiker is opgelost, neem dan contact op met de medewerker van het bedrijf

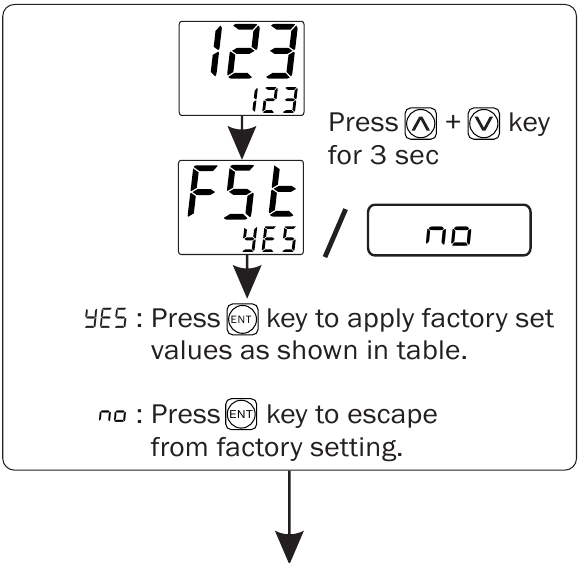

FABRIEKSINSTELLING

PARAMETERBEREIK

PARAMETER INSTELLING

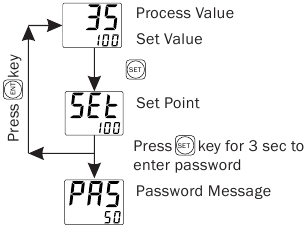

Instelling van het instelpunt

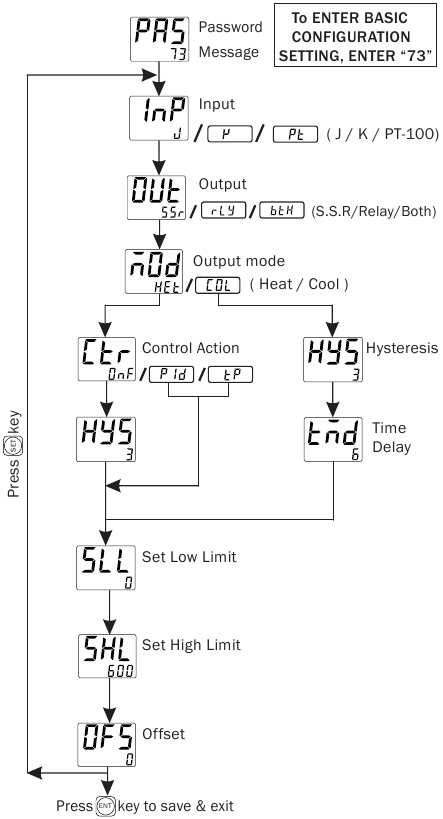

Basisconfiguratie

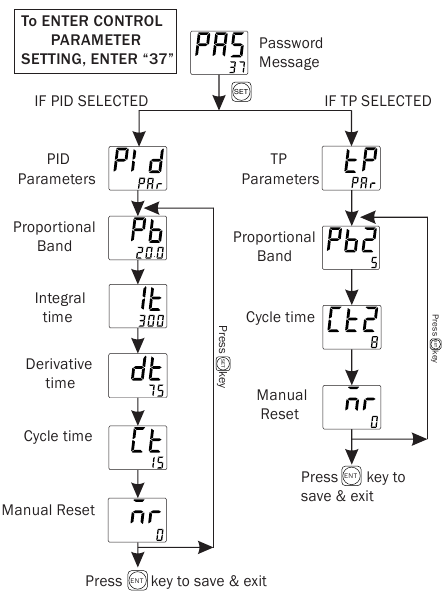

Regelparameter

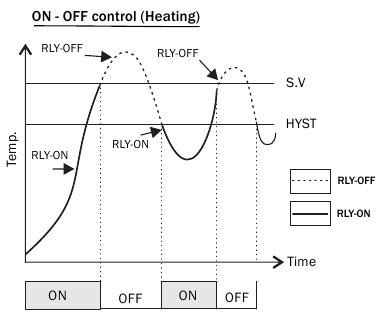

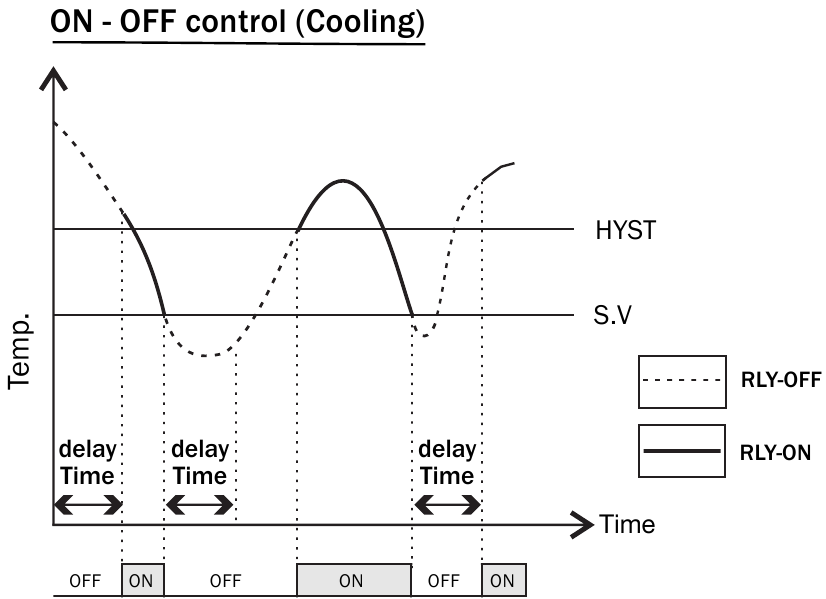

REGELFUNCTIE

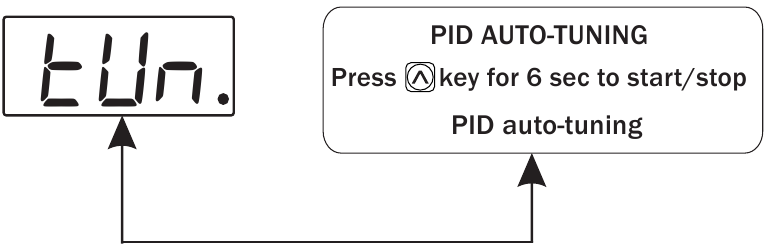

Auto Tuning:-

• De Auto-tuning functie berekent en stelt automatisch de Proportionele band (Pb), Integrale tijd (It), Afgeleide tijd (dt) en cyclustijd in volgens de proceskenmerken.
• Tuning LED zal "ON" (AAN) (Aan) gaan branden tijdens Auto-Tuning
• Als de stroom uitvalt voordat de auto-tuning is voltooid, wordt de auto-tuning opnieuw gestart bij de volgende keer inschakelen.


Specificaties kunnen worden gewijzigd, aangezien ontwikkeling een continu proces is,
Dus voor meer bijgewerkte bedieningsinformatie en ondersteuning,
Neem contact op met onze hulplijn: 9978991474/76/82 of e-mail naar service@multispanindia.com
