Sennheiser A 3700 - Omnidirectionele Antenne Handleiding
SPECIFICATIES
| Frequentiebereik | 470 – 866 MHz |
| Stralingspatroon | omnidirectioneel |
| Versterking (booster) typ. | bypass (-3 dB), 5 dB, 10 dB, 15 dB instelbaar, zonder DC voeding: -6 dB |
| Impedantie | 50 Ω |
| OIP3 | ≥ 32 dBm |
| RF-aansluiting | BCN-socket |
| Stroomvoorziening | 9 – 15 V  / 160 – 100 mA, DC voeding via antennekabel (RF OUT-socket) |
| Montage-aansluiting | 3/8" of 5/8" schroefdraad |
| Afmetingen | 250 x 165 x 23 mm |
| Gewicht incl. booster | 390 g |

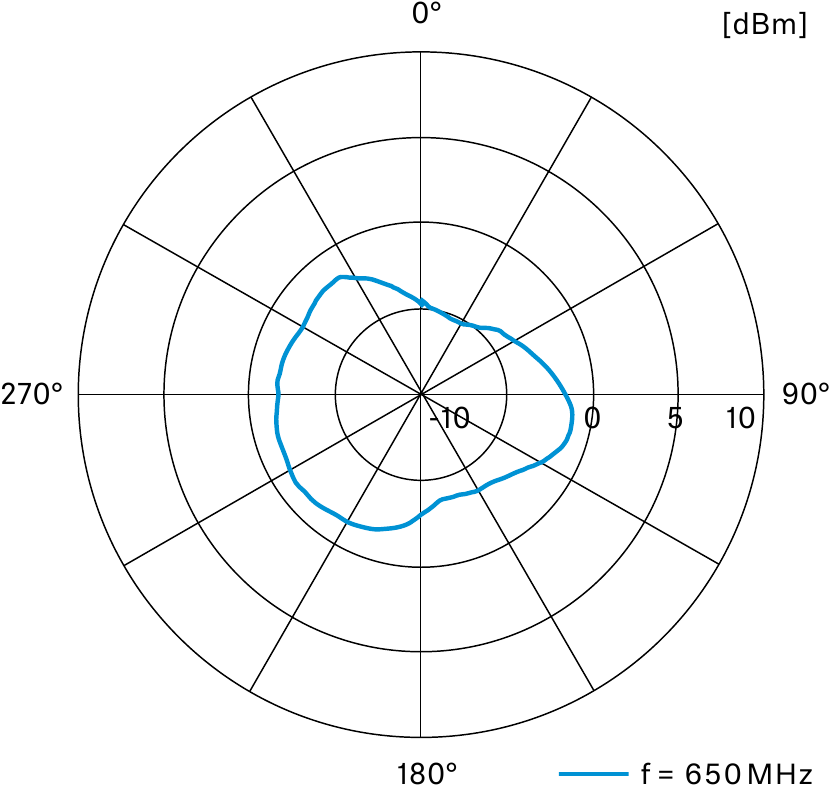

Oppikpatroon
WERKING

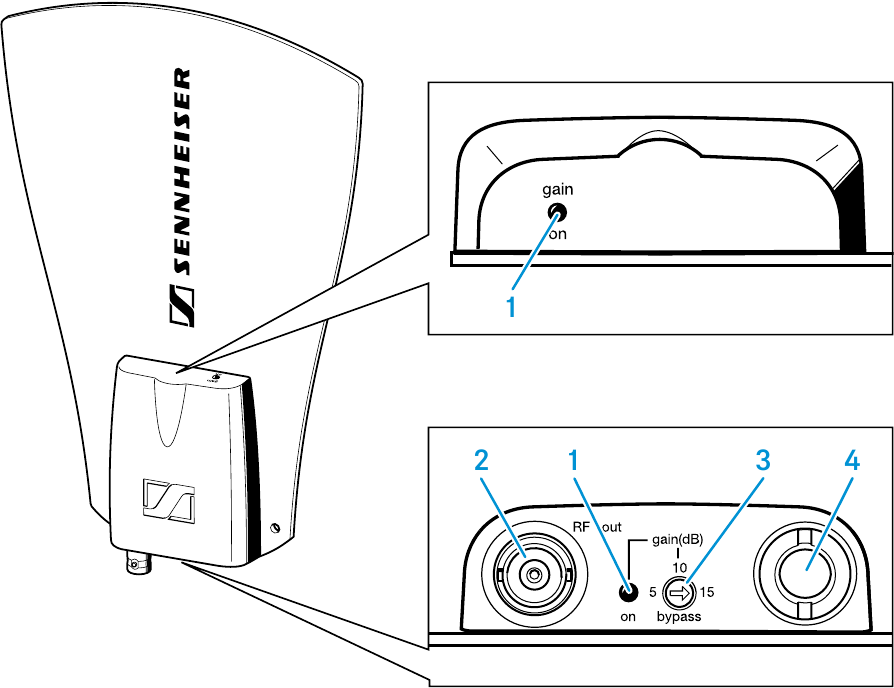

Overzicht
- LED-bedrijfsindicator
- BNC-socket, RF-uitgang (RF out)
- Versterkingsselector
- Montageschroefdraad (3/8" of 5/8")

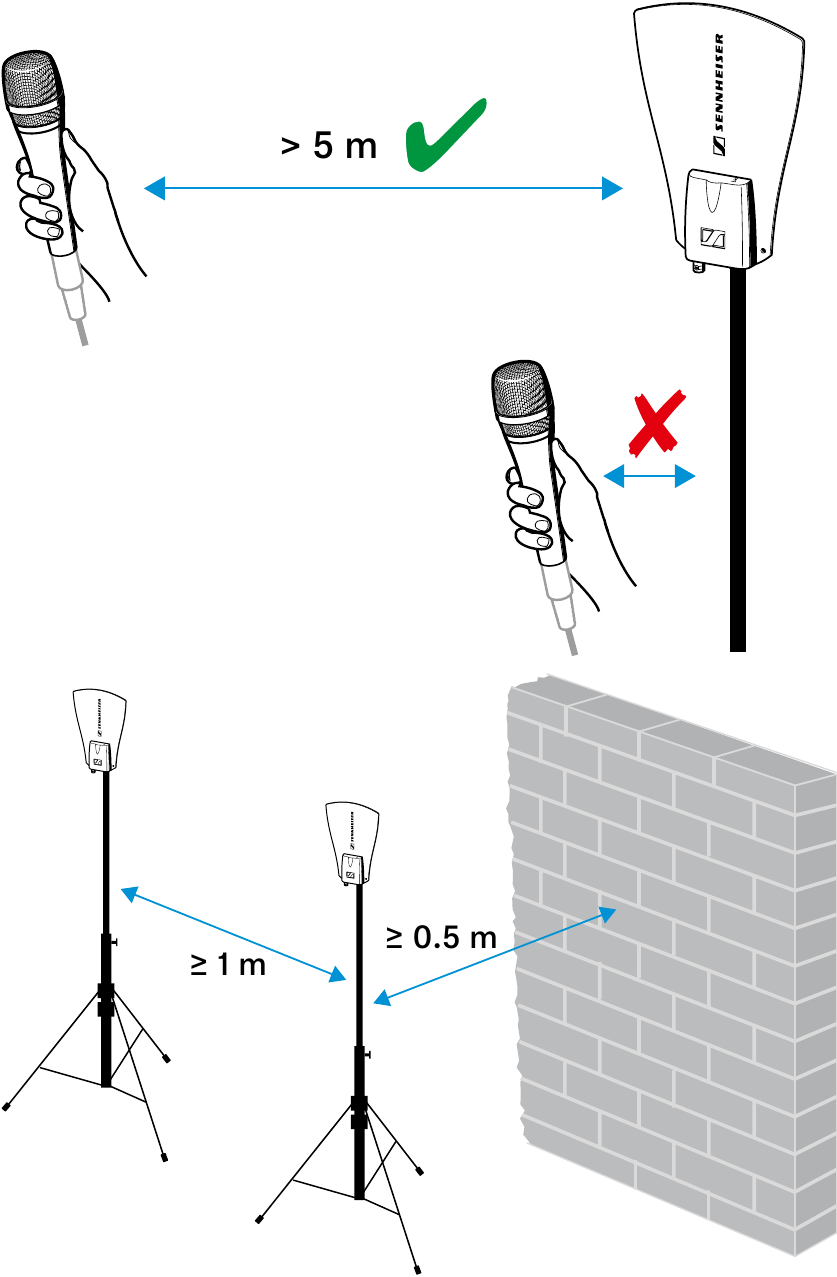

Installatie
LED-bedrijfsaanduiding
| LED 1 kleur | Selector 3 positie | Versterking |
| rood |  | bypass/ -3 dB |
| groen |  | +5 dB |
| blauw |  | +10 dB |
| wit |  | +15 dB |

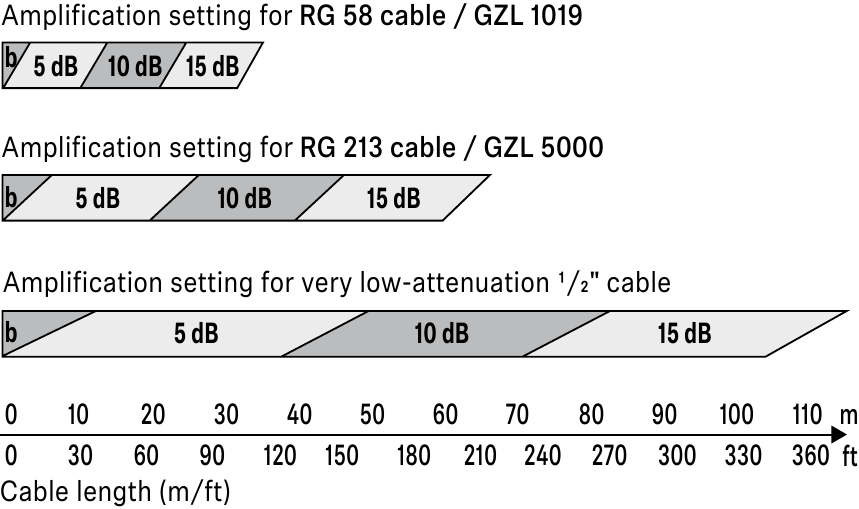

Geschikte kabeltypes en bijbehorende versterkingsinstellingen
Afhankelijk van de kabellengte moet u de versterking aanpassen met behulp van de selector 3.
Accessoires
| GZL 1019-A1 | BNC/BNC-kabel, 1 m | Art. nr. 002324 |
| GZL 1019-A5 | BNC/BNC-kabel, 5 m | Art. nr. 002325 |
| GZL 1019-A10 | BNC/BNC-kabel, 10 m | Art. nr. 002326 |
| GZG 1029 | Draaikoppeling | Art. nr. 003226 |
| GZP 10 | Montageplaat voor GZG 1029 | Art. nr. 003193 |
Belangrijke veiligheidsinstructies
- Lees deze veiligheidsinstructies en de handleiding van het product.
- Bewaar deze veiligheidsinstructies en de handleiding van het product. Voeg altijd alle instructies toe wanneer u het product aan derden doorgeeft.
- Voeg altijd deze handleiding en de veiligheidsgids toe wanneer u het product aan derden doorgeeft.
- Gebruik alleen hulpstukken, accessoires en reserveonderdelen die door de fabrikant zijn gespecificeerd.
- Probeer niet zelf de productbehuizing te openen. De garantie vervalt voor producten die door de klant zijn geopend.
- Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het product op enigerlei wijze is beschadigd, er vloeistof is gemorst of er voorwerpen in het product zijn gevallen, wanneer het product is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
- Gebruik het product alleen onder de gebruiksomstandigheden die in de specificaties worden vermeld.
- Gebruik het product niet als het tijdens transport is beschadigd.
- Leg kabels altijd zo dat niemand erover kan struikelen.
- Houd het product en de aansluitingen ervan uit de buurt van vloeistoffen en elektrisch geleidende voorwerpen die niet nodig zijn voor de werking van het product.
- Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen om het product schoon te maken.
![]()
Zeer hoge signaalniveaus kunnen uw gehoor en uw luidsprekers beschadigen. Verlaag het volume op de aangesloten audioapparaten voordat u het product inschakelt; dit helpt ook om akoestische feedback te voorkomen.
Beoogd gebruik
Het product is ontworpen voor gebruik binnen en buiten.
Het product kan voor commerciële doeleinden worden gebruikt.
Er is sprake van oneigenlijk gebruik wanneer het product wordt gebruikt voor een toepassing die niet in de bijbehorende handleiding wordt genoemd.
Sennheiser aanvaardt geen aansprakelijkheid voor schade die voortvloeit uit oneigenlijk gebruik of misbruik van dit product en de bijbehorende hulpstukken/accessoires.
Neem voordat u de producten in gebruik neemt de respectieve landspecifieke voorschriften in acht!
Veiligheidsinstructies voor antennes
Gebruik veiligheidsdraden om de antennes te beschermen tegen kantelen/vallen.
De veiligheidsdraden, touwafsluitingen en koppelingsschakels moeten in hun afmetingen en toestand voldoen aan de voorschriften en normen van het land waarin ze worden gebruikt!
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Sennheiser A 3700 - Omnidirectionele Antenne Handleiding
