ENERMAX MarbleShell MS30 - ATX Mid Tower Handleiding
Productoverzicht

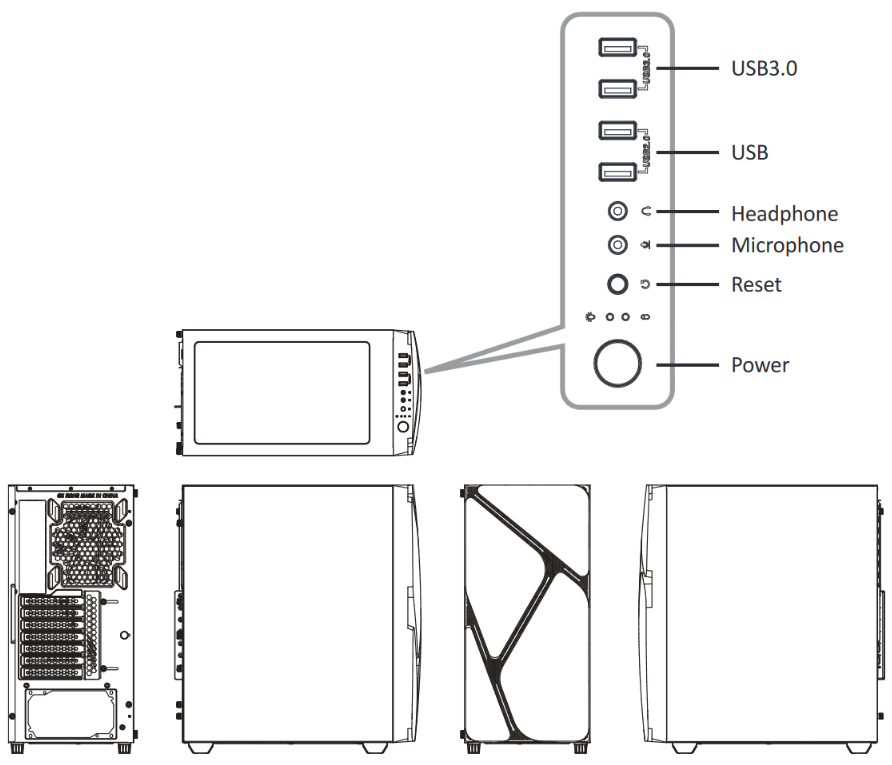

Productaanzicht
Specificaties
| Modelnaam | ECA-MS30 series | |
| Afmetingen | D407 x W215 x H460mm | |
| Materiaal | SPCC, T=0.5mm | |
| M/B Type | ATX, Micro ATX, Mini ATX | |
| I/O | USB3.0 x 2, USB2.0 x 2, HD Audio, Lighting control (reset button) | |
| Drive Bays (Drive Bays) | 3.5" | 2 |
| 2.5" | 5 | |
| Uitbreidingssleuven | 7 | |
| Ventilatorsleuven | Voorkant | 2 x 140mm / 3 x 120mm |
| Bovenkant | 2 x 140mm / 2 x 120mm | |
| Achterkant | 1 x 140mm / 1 x 120mm | |
| Vloeistofkoeling | Voorkant | 360mm / 280mm / 240mm radiator |
| Bovenkant | 280mm / 240mm radiator | |
| Achterkant | 140mm / 120mm radiator | |
| PSU | 160mm | |
| Ruimte | Suggested VGA Card Length: 357mm | |
| Suggested CPU Cooler Height: 175mm | ||
*Productspecificaties kunnen zonder kennisgeving worden gewijzigd.
*Opties variëren per land of regio.
*Voor gedetailleerde informatie kunt u onze website bezoeken op www.enermax.com
Installatiehandleiding

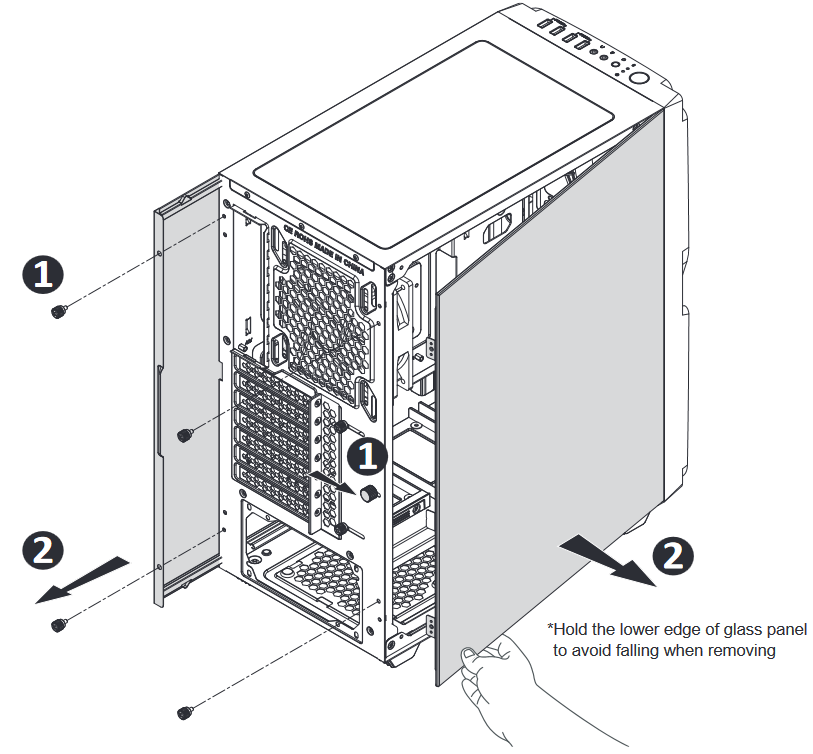

Hoe beide zijpanelen te verwijderen
(*Houd de onderkant van het glazen paneel vast om te voorkomen dat het valt tijdens het verwijderen)

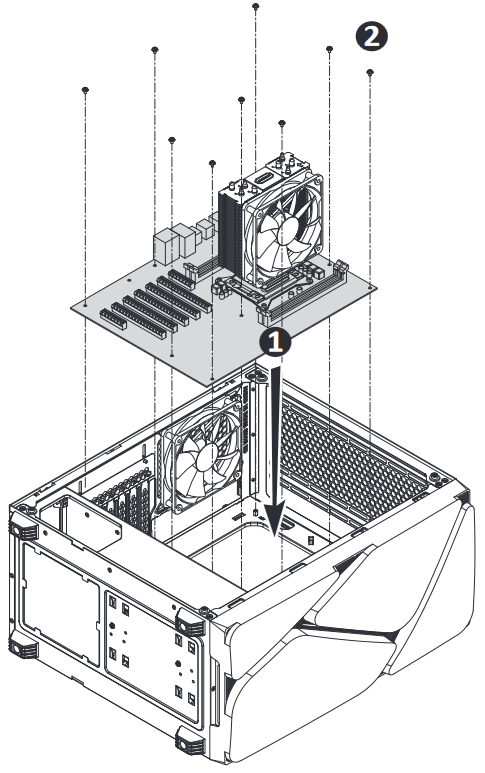

Hoe het moederbord te installeren

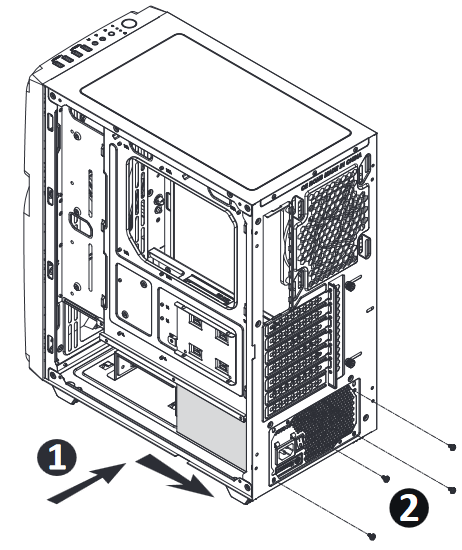

Hoe de voeding te installeren

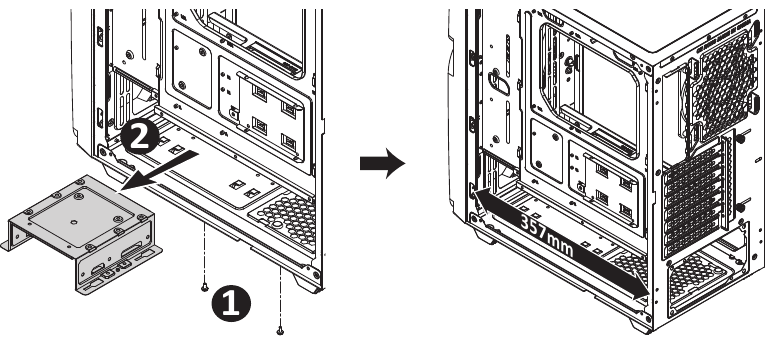

- Remove the HDD cage to create extra space for cable management (Verwijder de HDD-kooi om extra ruimte te creëren voor kabelbeheer)
![Hoe de voeding te installeren - Stap 2]( "ENERMAX - MarbleShell MS30 - Hoe de voeding te installeren - Stap 2")

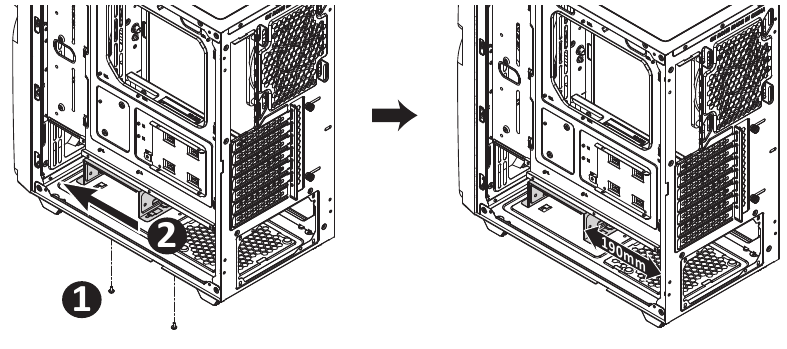

- Move the HDD cage forward to create extra space for cable management (Verplaats de HDD-kooi naar voren om extra ruimte te creëren voor kabelbeheer)
![Hoe de voeding te installeren - Stap 3]( "ENERMAX - MarbleShell MS30 - Hoe de voeding te installeren - Stap 3")

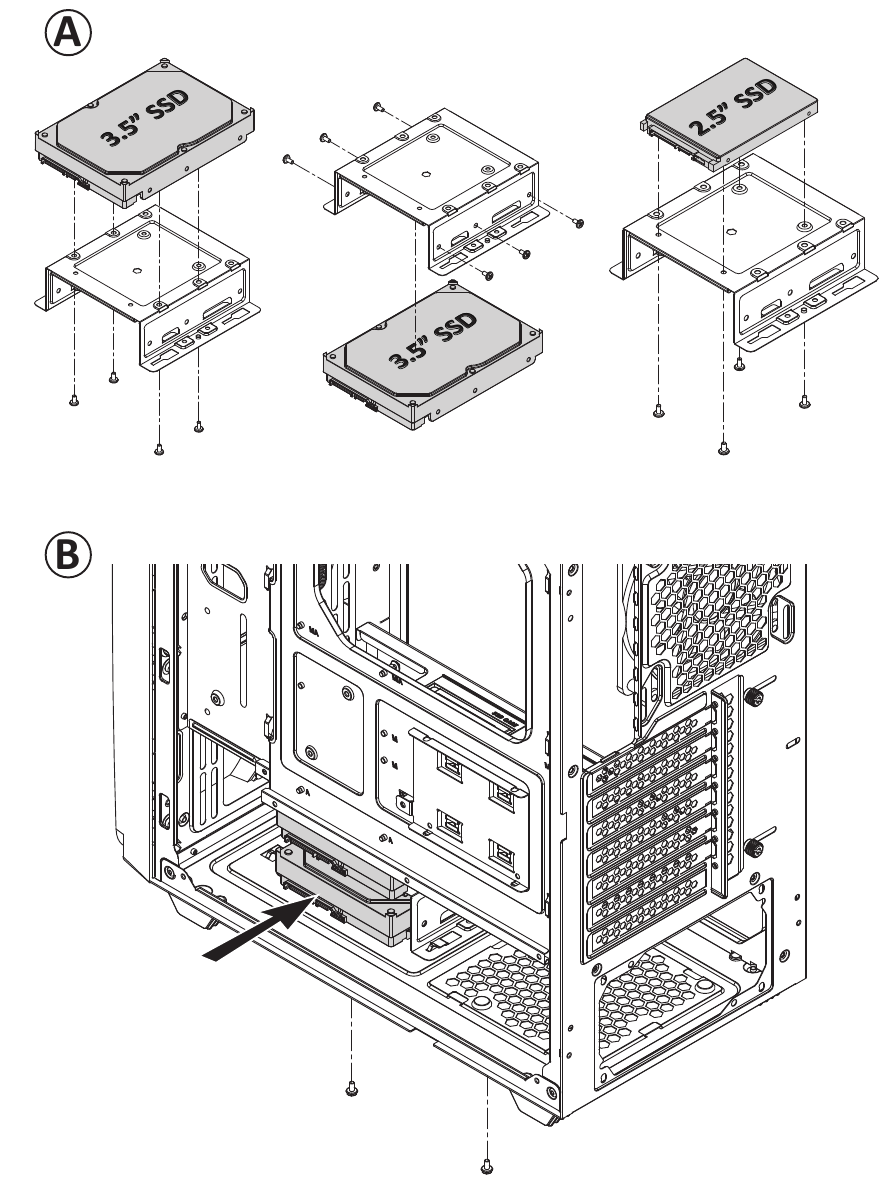

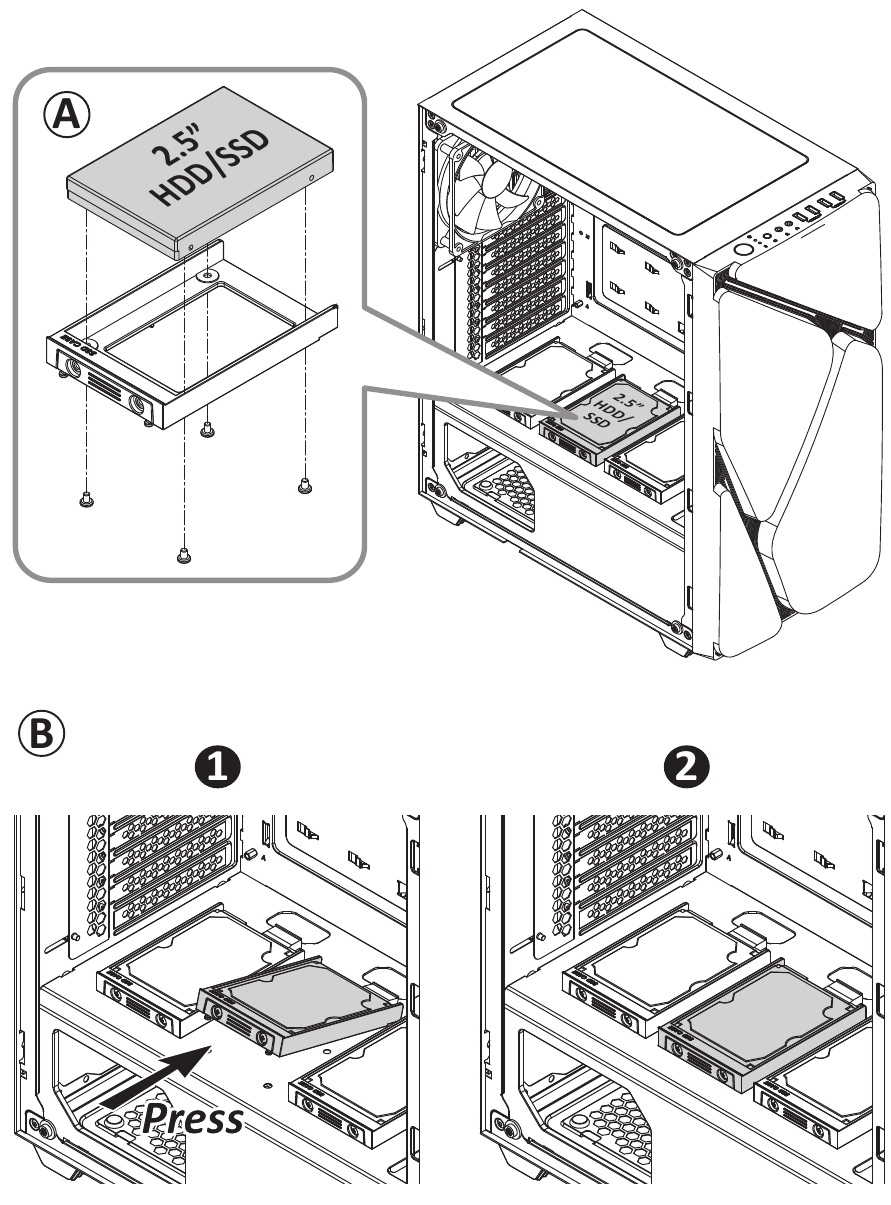

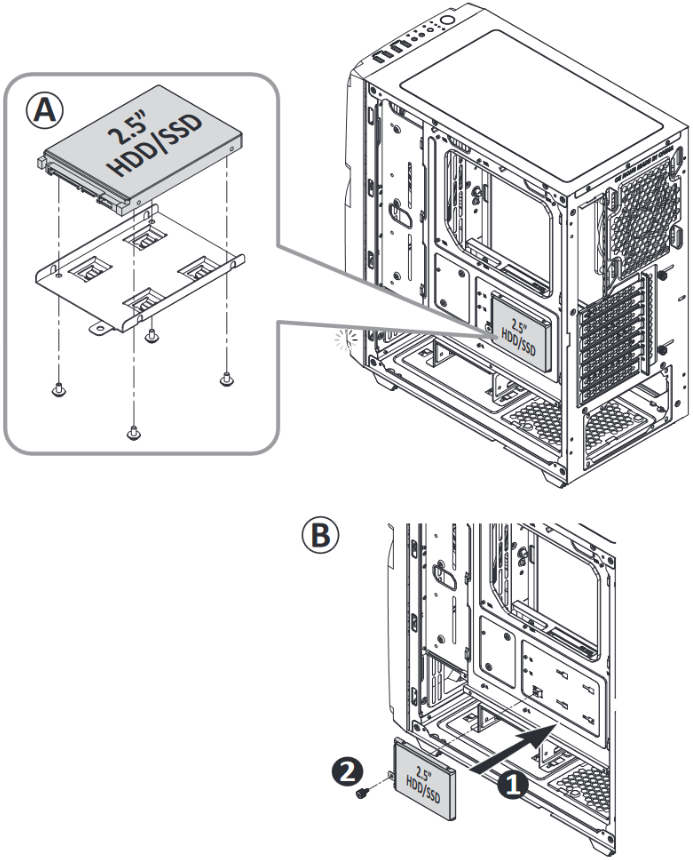

Hoe interne 2.5" & 3.5" apparaten te installeren

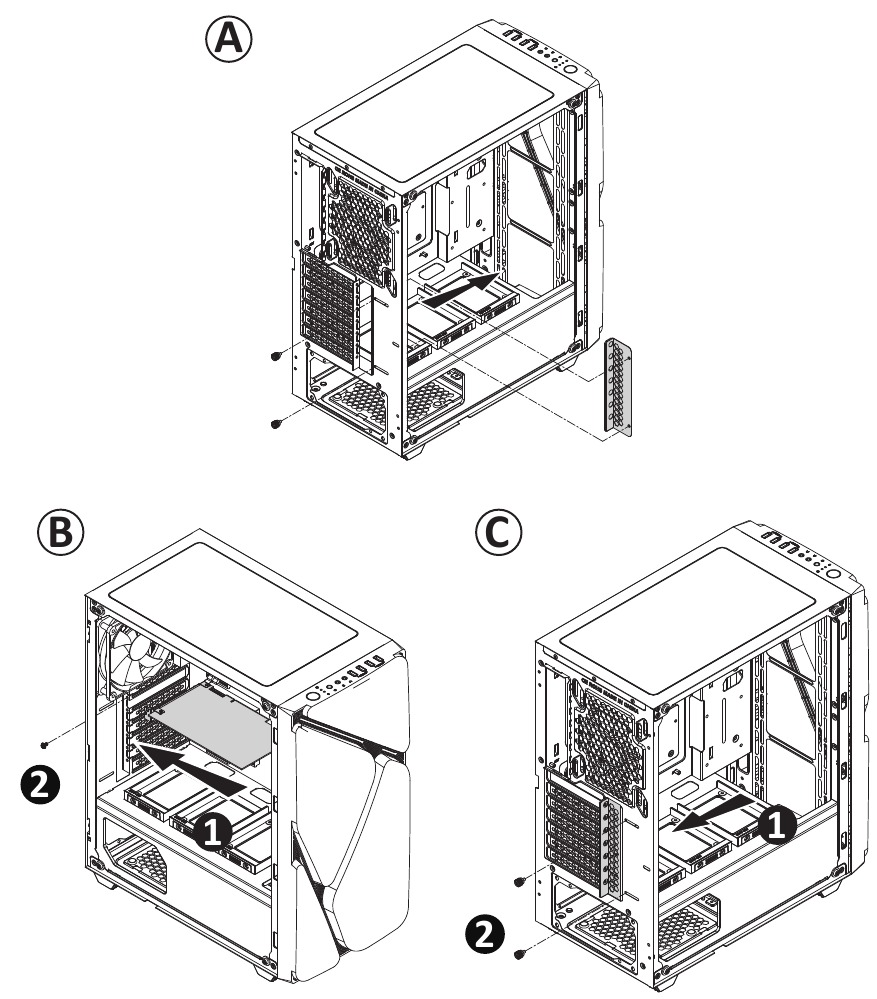

Hoe uitbreidingskaarten te installeren
Hoe de radiatoren te installeren

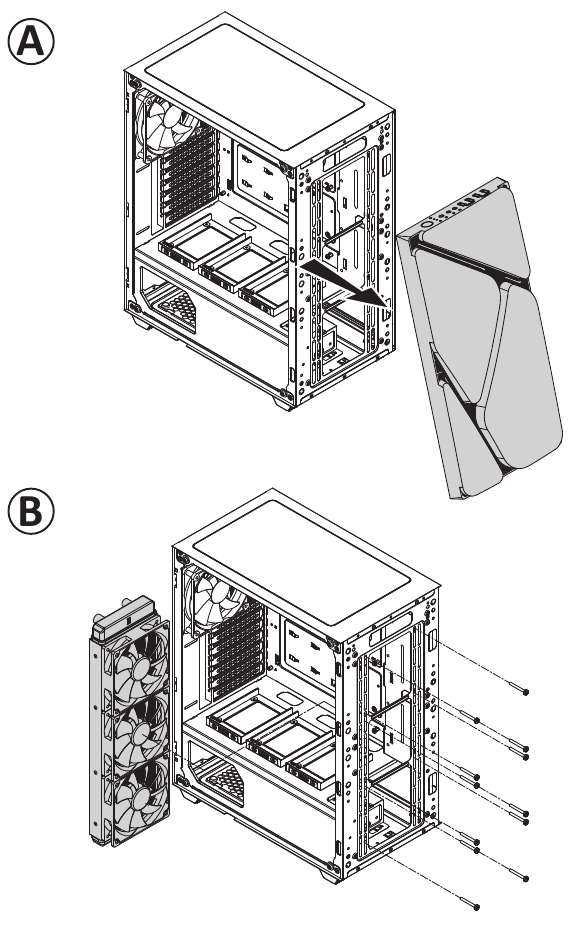

Front: 360mm / 280mm / 240mm (Voorkant: 360mm / 280mm / 240mm)

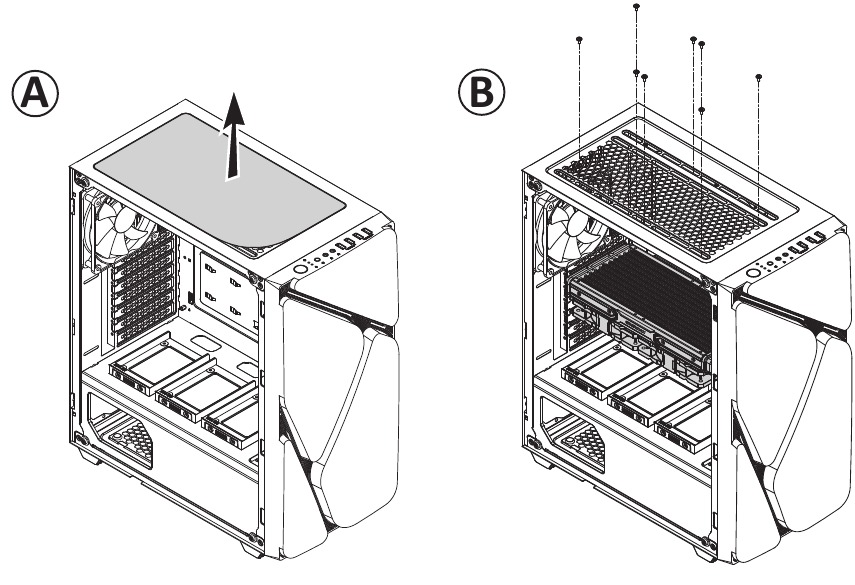

Top: 280mm / 240mm (Bovenkant: 280mm / 240mm)

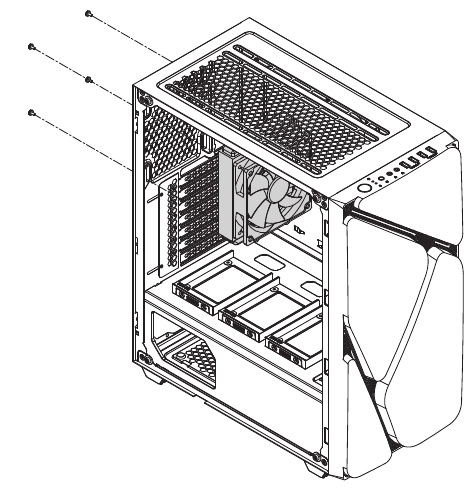

Rear: 140mm / 120mm (Achterkant: 140mm / 120mm)

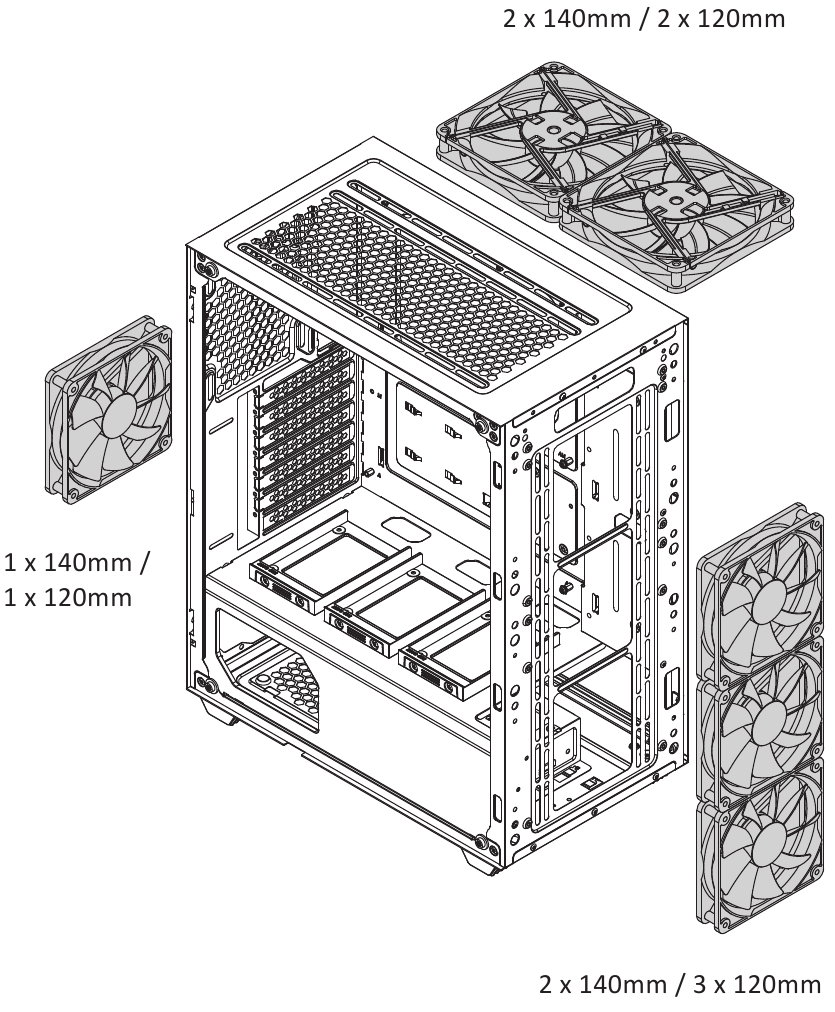

Hoe systeemventilatoren te installeren

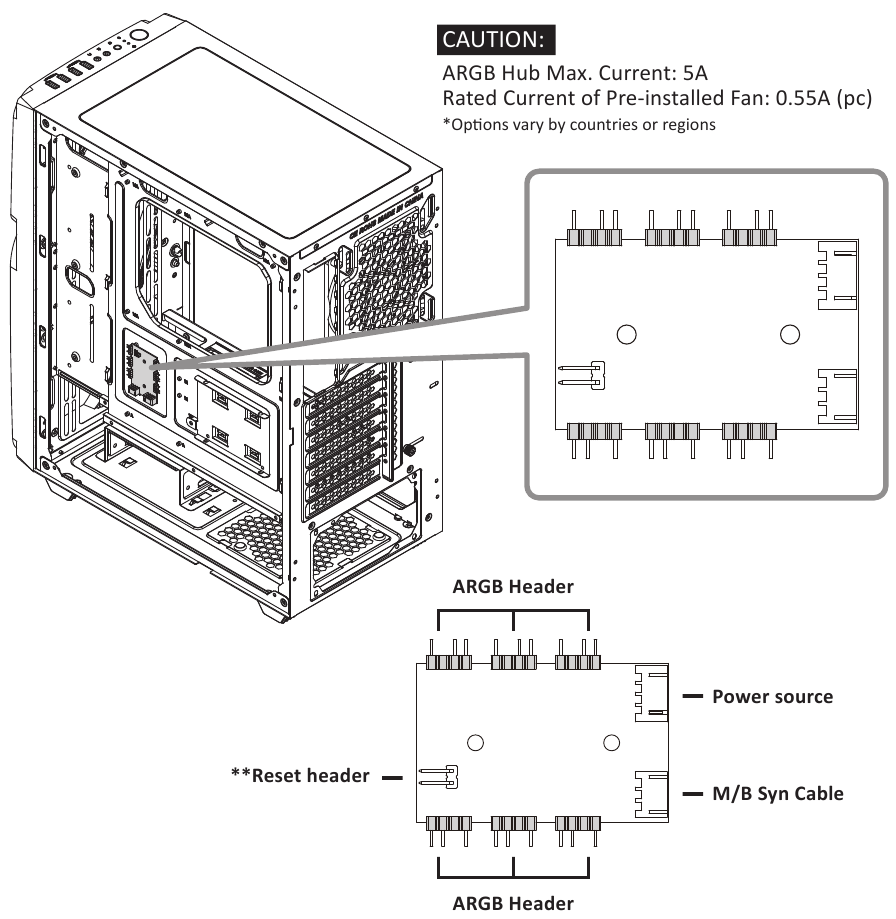

RGB-bedieningshub
(
ARGB Hub Max. Current: 5A Rated Current of Pre-installed Fan: 0.55A (pc)
*Options vary by countries or regions)
**Convert Reset button to RGB control button (**Zet de Reset-knop om in een RGB-bedieningsknop)
- Connect the case's Reset cable to the Reset header on the ARGB hub. (Sluit de Reset-kabel van de behuizing aan op de Reset-header op de ARGB-hub.)
- The reset function will be disabled; the reset button will become RGB control button. Users may use the button to select 13x pre-set lighting modes. (De resetfunctie wordt uitgeschakeld; de resetknop wordt de RGB-bedieningsknop. Gebruikers kunnen de knop gebruiken om 13 vooraf ingestelde verlichtingsmodi te selecteren.)
- User may switch the RGB sync controlled by M/B or case through long pressing the RGB control button for 2~3 seconds. (De gebruiker kan de RGB-synchronisatie, die wordt bestuurd door het moederbord of de behuizing, schakelen door de RGB-bedieningsknop 2-3 seconden lang ingedrukt te houden.)

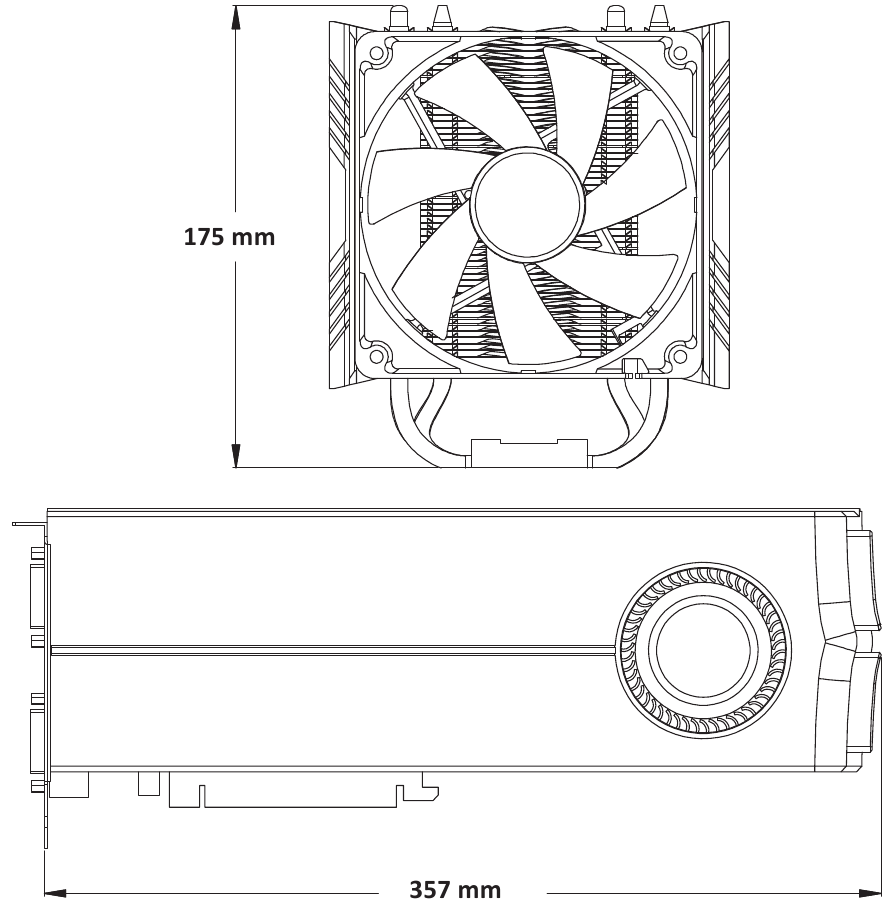

Aanbevolen hoogte van de CPU-koeler en lengte van de VGA-kaart

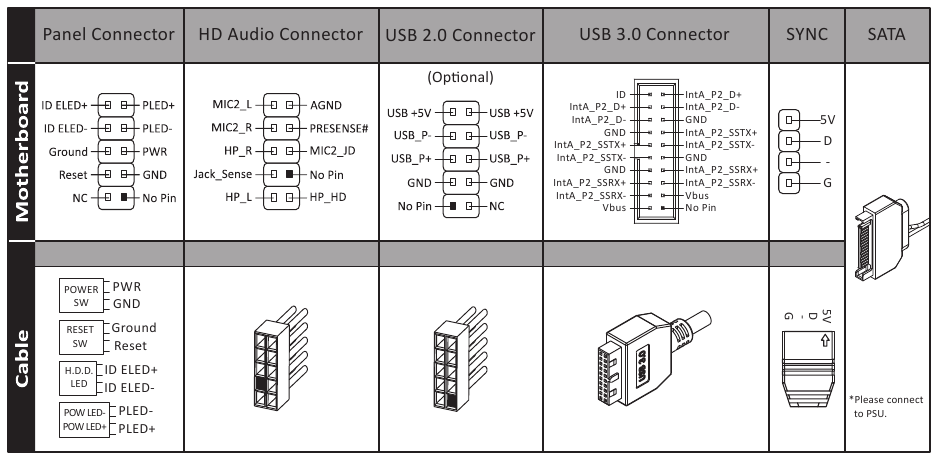

Beschrijving kabelverbinding
Let op: Op sommige moederborden zijn de connectoren mogelijk niet exact hetzelfde als de bovenstaande tekeningen. Raadpleeg de handleiding van uw moederbord voordat u ze installeert
Als u vragen heeft of ondersteuning nodig heeft, neem dan contact op met uw reseller of het dichtstbijzijnde ENERMAX-filiaal/agent of het ENERMAX-hoofdkantoor servicecentrum.
©2019 ENERMAX TECHNOLOGY CORPORATION. Alle rechten voorbehouden.
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Sommige handelsmerken kunnen worden geclaimd als eigendom van anderen.
