ARIETE 845 - Handleiding staande ventilator
Inhoud

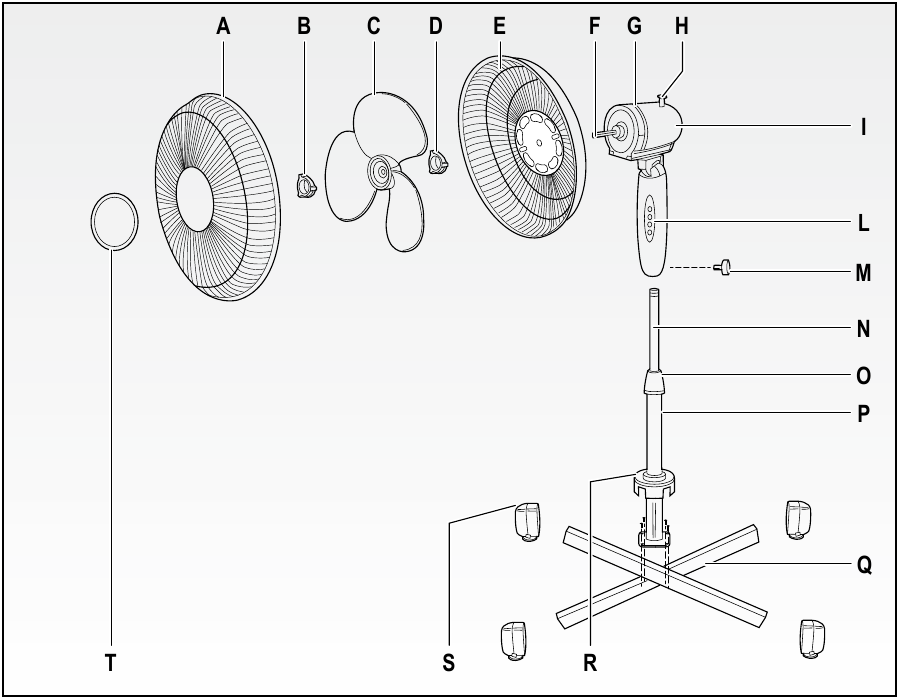

BESCHRIJVING VAN HET APPARAAT
- Voorrooster
- Borgmoer voor voorste bladen
- Blad
- Borgmoer voor achterrooster
- Achterrooster
- Motoras
- Motoreenheid
- Knop voor oscillatiefunctie
- Kantelmechanisme
- Bedieningselementen voor het aanpassen van de snelheid
- Borgschroef voor de behuizing van het apparaat
- Verstelbare stang
- Knop voor het aanpassen van de hoogte
- Hoofdbuis
- Basis
- Basiskap
- Voeten
- Dop
MONTAGE
- Plaats de hoofdbuis (P) op de basis (Q) en vergrendel deze met behulp van de borgschroeven.
- Plaats het apparaat in de verstelbare buis (N) en vergrendel deze met de bijbehorende schroef (M).
- Monteer de voeten op de uiteinden van de basis (Q).
- Plaats het achterrooster (E) op de as (F) van de motoreenheid (G) en bevestig deze door de bijbehorende borgmoer (D) met de klok mee te plaatsen en te draaien totdat deze op zijn plaats vergrendelt.
- Plaats het blad (C) op de motoras (F) en druk het lichtjes aan.
- Vergrendel het blad (C) door de bijbehorende voorste borgmoer (B) op de as te schroeven totdat deze op zijn plaats vergrendelt.
- Monteer het voorrooster (A) met het achterrooster (E) met behulp van de bijbehorende haak op het voorrooster (A) en vergrendel ze samen door met een schroevendraaier en de bijbehorende schroef vast te schroeven. Sluit de clips rond de randen van het voorrooster zodat ze beide roosters vergrendelen.
- Pas de hoogte van het apparaat aan nadat u de verstelknop (O) tegen de klok in hebt gedraaid. Vergrendel de buis door de knop met de klok mee te draaien.
- Plaats de dop (T) op het voorrooster (A).
LET OP:
Voordat u het apparaat gebruikt, moet u ervoor zorgen dat het correct is gemonteerd.
GEBRUIKSAANWIJZING
- Plaats het apparaat op een vlakke, droge ondergrond en pas de bladhoek aan door de kantelmechanisme (G) naar voren of naar achteren te draaien om de gewenste hoek van de luchtstroom te verkrijgen. Vergrendel met de bijbehorende schroef (M).
- Zorg ervoor dat de snelheidsregelaar (L) gemarkeerd met "0" is ingedrukt om alle andere bedieningselementen uit te schakelen, en steek de stekker van het apparaat in het stopcontact.
- Stel de gewenste luchtstroom in met behulp van de snelheidsregelaars (L).
- Voor de oscillatiefunctie drukt u de betreffende knop (H) omlaag om te starten en drukt u deze omhoog om te stoppen.
- Draai na gebruik de snelheidsregelaar (L) gemarkeerd met "0" en trek vervolgens de stekker van het apparaat uit het stopcontact.
ONDERHOUD EN REINIGING
- Reinig de buitenkant van het apparaat met een schone, vochtige doek.
- Gebruik geen oplosmiddelen of schuurmiddelen voor het reinigen.
- De koelbladen op de motoreenheid (G) moeten altijd vrij zijn van stof. Verwijder indien nodig stof met een stofzuiger.
