Pioneer S-SB5R - Luidsprekersysteem Handleiding

Wat zit er in de doos

• Alleen te gebruiken met een Pioneer front surround systeem. Zie de handleiding.
• Sluit de meegeleverde luidsprekers niet aan op een andere versterker. Dit kan leiden tot storingen of brand.

Controleer of de volgende items allemaal zijn meegeleverd.

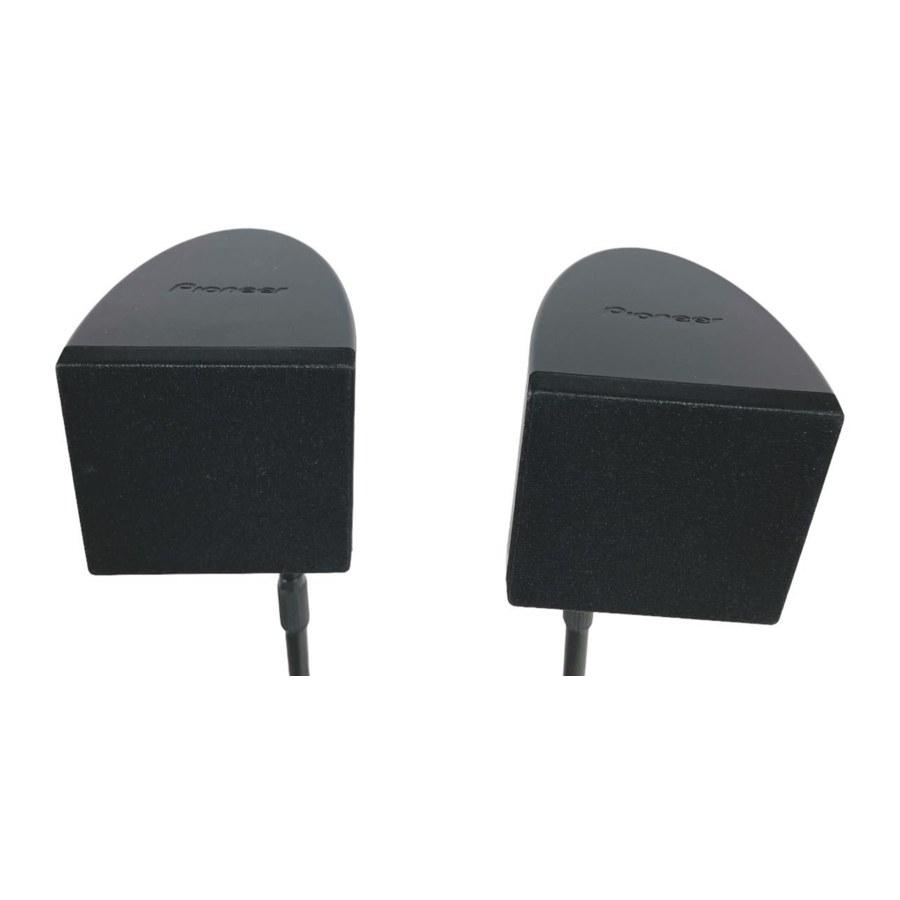

• Surround luidsprekers x2
• Luidsprekerkabels (10 m) x2
• Wandmontagebeugels x2
• Antislip pads x6
• Schroeven x2
• Handleiding (Dit document)

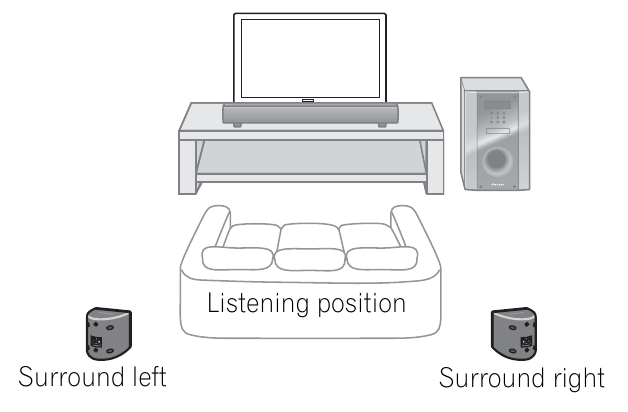

Home theater geluidsinstallatie

• Leg bij het monteren van de luidsprekers deze plat op hun kant om ongelukken of letsel te voorkomen. Zorg ervoor dat u een stabiele ondergrond gebruikt bij het monteren, opzetten en plaatsen van de luidsprekers.

Dit is een standaard meerkanaals surround sound luidsprekeropstelling voor optimaal 5.1-kanaals home theater geluid.

De luidsprekers voorbereiden

1. Bevestig de antislip pads aan de basis van elke luidspreker.
   Gebruik de meegeleverde kleefstof om drie pads aan de basis (onderkant) van elke luidspreker te bevestigen.


2. Sluit elke luidspreker aan.
   Raadpleeg voor de luidsprekeraansluiting de bedieningsinstructies van het Front Surround systeem. Elke luidspreker in de illustratie kan worden geïdentificeerd aan de hand van de kleurgecodeerde indicator op het label aan de achterkant.
   Surround links: Blauw
   Surround rechts: Grijs

• Deze luidsprekeraansluitingen bevatten GEVAARLIJKE SPANNING. Om het risico op elektrische schokken te voorkomen bij het aansluiten of loskoppelen van de luidsprekerkabels, dient u het netsnoer los te koppelen voordat u niet-geïsoleerde onderdelen aanraakt.
• Trek na het aansluiten van de stekkers lichtjes aan de kabels om er zeker van te zijn dat de uiteinden van de kabels stevig zijn aangesloten op de aansluitingen. Slechte verbindingen kunnen ruis en onderbrekingen op het geluid veroorzaken.
• Als de draden van de kabel per ongeluk uit de aansluitingen worden geduwd, waardoor de draden met elkaar in contact komen, wordt de versterker extra zwaar belast. Dit kan ertoe leiden dat de versterker niet meer functioneert en kan de versterker zelfs beschadigen.
• Zorg ervoor dat u de draden op de juiste polariteiten (+, –) aansluit op de luidspreker en versterker, anders wordt het juiste surround-effect niet geproduceerd.

De luidsprekers aan de muur monteren

De surround luidsprekers hebben gaten voor montagebeugels en, afhankelijk van de luidsprekeropstelling die u kiest, kunt u de surround luidsprekers aan de muur monteren. Raadpleeg De luidsprekers aan de muur monteren in de bedieningsinstructies van het Front Surround Systeem.

• Zorg ervoor dat u de meegeleverde schroef zo stevig mogelijk aandraait wanneer u de beugel aan de achterkant van de luidspreker bevestigt.

Voor de montage

• Houd er rekening mee dat het luidsprekersysteem zwaar is en dat het gewicht ervoor kan zorgen dat de schroeven losraken of dat het muurmateriaal het niet kan dragen, waardoor de luidspreker valt. Zorg ervoor dat de muur waarop u de luidsprekers wilt monteren sterk genoeg is om ze te dragen. Niet monteren op triplex of zachte muren.
• Er worden geen montageschroeven meegeleverd. Gebruik schroeven die geschikt zijn voor het muurmateriaal en het gewicht van de luidspreker kunnen dragen.

• Als u niet zeker bent van de kwaliteiten en sterkte van de muur, raadpleeg dan een professional voor advies.
• Pioneer is niet verantwoordelijk voor ongevallen of schade die voortvloeit uit onjuiste installatie.

Specificaties

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd als gevolg van verbeteringen.

Als u dit product wilt weggooien, meng het dan niet met algemeen huishoudelijk afval. Er is een apart inzamelingssysteem voor gebruikte elektronische producten in overeenstemming met de wetgeving die een correcte behandeling, terugwinning en recycling vereist.

Particuliere huishoudens in de lidstaten van de EU, in Zwitserland en Noorwegen kunnen hun gebruikte elektronische producten gratis inleveren bij aangewezen inzamelpunten of bij een winkelier (als u een soortgelijk nieuw product koopt).
Voor landen die hierboven niet worden genoemd, kunt u contact opnemen met uw plaatselijke autoriteiten voor de juiste verwijderingsmethode.
Door dit te doen, zorgt u ervoor dat uw afgedankte product de noodzakelijke behandeling, terugwinning en recycling ondergaat en voorkomt u zo mogelijke negatieve effecten op het milieu en de menselijke gezondheid.

Copyright © 2010 Pioneer Corporation.
Alle rechten voorbehouden.
