CONDTROL PAINT - Handleiding Coatingdikte Meter

VEILIGHEIDSVOORSCHRIFTEN

De veiligheidsinstructies in deze handleiding dienen zorgvuldig te worden gelezen voordat u het product voor de eerste keer gebruikt.

Let op! Deze handleiding is een essentieel onderdeel van dit product. De handleiding dient zorgvuldig te worden gelezen voordat u het product voor de eerste keer gebruikt. Als het product aan iemand anders wordt gegeven voor tijdelijk gebruik, zorg er dan voor dat de handleiding wordt meegeleverd.

• Misbruik het product niet
• Bewaar het product buiten bereik van kinderen en onbevoegden.
• Het is verboden om het product zelf te demonteren of te repareren. Vertrouw de productreparatie toe aan gekwalificeerd personeel en gebruik uitsluitend originele reserveonderdelen.
• Gebruik het product niet in een explosieve omgeving, dichtbij ontvlambare materialen.
• Vermijd het verhitten van de batterijen om het risico op explosie en elektrolytlekkage te voorkomen. In geval van contact met de huid, was het onmiddellijk met water en zeep. In geval van contact met de ogen, spoel 10 minuten met schoon water en raadpleeg een arts.

FUNCTIES/TOEPASSINGEN

De coatingdikte meter PAINT CONDTROL is bedoeld voor snelle, nauwkeurige en niet-destructieve meting van de dikte van niet-magnetische coatings (verf, film) die op een metalen oppervlak zijn aangebracht in het bereik van 0 – 1,80 mm. Dit apparaat kan breed worden gebruikt in de fabricage, metaalbewerking, chemische industrie, commodity-inspectie, kwaliteitscontrole van auto's, enz.
Het werkingsprincipe is gebaseerd op de interactie van de sensor, die elektromagnetische pulsen uitzendt, met metaal. De sterkte van de puls die door het metaal wordt teruggekaatst, is afhankelijk van de dikte van de verflaag. Het instrument berekent de sterkte van het gereflecteerde signaal en vergelijkt dit met de gegevens die in het geheugen zijn opgeslagen. Als gevolg hiervan toont het display de dikte van de coating in millimeters met een nauwkeurigheid van 0,01 mm.

Functies:

1. Meting van de coatingdikte op een metalen oppervlak.
2. Enkele meting, continue meting, differentiële meting.
3. Nulpuntskalibratie, 2-puntskalibratie en basis kalibratie.
4. Metrische en imperiale meeteenheden.

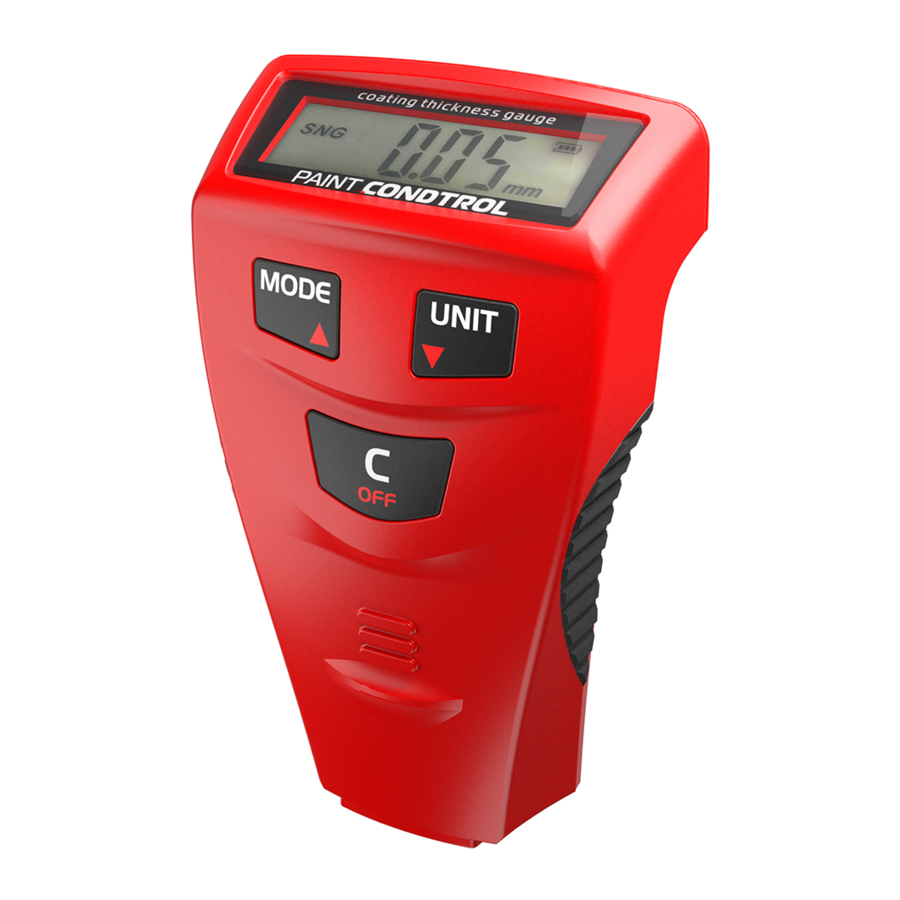

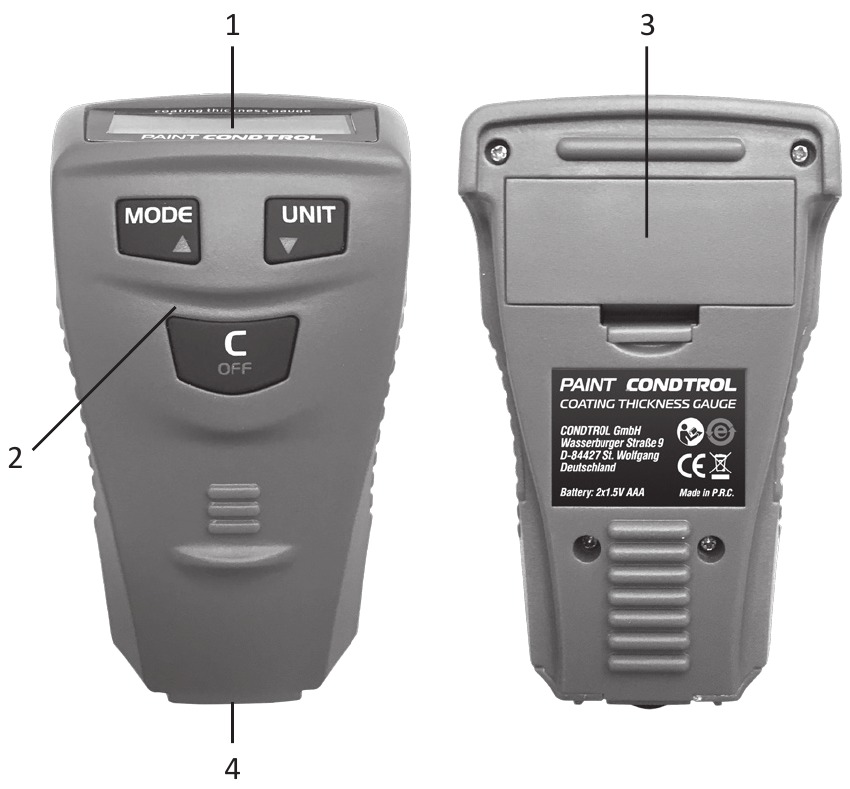

1. LCD scherm
2. Toetsenbord
3. Batterijklep
4. Sonde

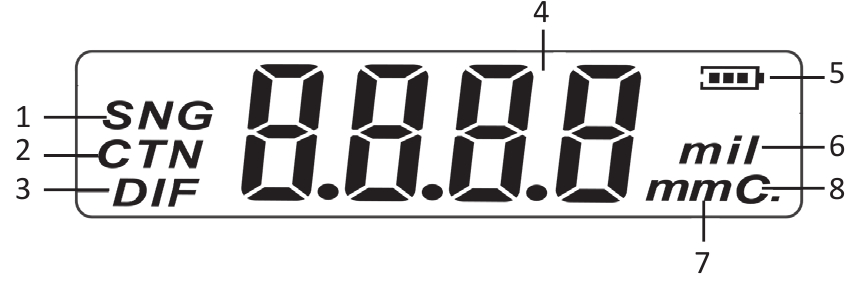

Display

1. Indicatie van enkele meting
2. Indicatie van continue meting
3. Indicatie van differentiële meting
4. Resultaat van meting
5. Indicatie van batterijlading
6. Imperiale meeteenheid - mil
   (1 mil = 0,0254 mm / 1/1000 inch)
7. Metrische meeteenheid (1 mm=39.4 mil)
8. Indicatie van kalibratiemodus

Functies van knoppen

	Selecteer werkingsmodus/verhoog waarde in kalibratiemodus
	Selecteer meeteenheid/verlaag de waarde in kalibratiemodus
	Inschakelen/uitschakelen/nulpuntkalibratie

TECHNISCHE SPECIFICATIES

PAKKET

• Coatingdikte meter - 1 st.
• Metalen plaat – 1 st.
• Film referentie samples – 6 st.
• Batterijen (ААА) – 2 st.
• Handleiding – 1 st.

BATTERIJEN PLAATSEN/VERVANGEN

Verwijder het batterijklepje. Plaats de batterijen met de juiste polariteit. Plaats het batterijklepje terug. Gebruik alleen alkalinebatterijen, beide batterijen moeten van hetzelfde merk zijn met hetzelfde laadniveau. Het laadniveau wordt weergegeven op het display. Vervang de batterijen wanneer u het symbool op het display ziet.

INSCHAKELEN/UITSCHAKELEN

Druk kort op de knop om het apparaat in te schakelen. Het is klaar voor gebruik zodra u een enkel geluidssignaal hoort. Houd de knop 2 seconden ingedrukt , om het apparaat uit te schakelen.

KALIBRATIE

Het apparaat moet voor gebruik worden gekalibreerd om een nauwkeurige meting te garanderen.
Deze coatingdikte meter kan op 3 manieren worden gekalibreerd:

1. Basis kalibratie
   Deze kalibratie moet worden uitgevoerd vóór het eerste gebruik van het apparaat of als het lange tijd niet is gebruikt. Het wordt ook aanbevolen om deze kalibratie uit te voeren als het metalen oppervlak is veranderd.
   Bereid de metalen plaat voor die in de verpakking is meegeleverd en verwijder de beschermfolie van het oppervlak. Bereid ook de film referentie samples voor die in de verpakking zijn meegeleverd - 0,05 mm, 0,1 mm, 0,25 mm, 0,5 mm, 1,0 mm en 2 mm.
   Houd de knoppen en tegelijkertijd ingedrukt totdat u een enkel geluidssignaal hoort. Het display toont de waarde "0.00", de letter «С» verschijnt in de rechteronderhoek, wat de kalibratiemodus aangeeft.
   Breng de sonde omlaag op de metalen plaat zonder coating. De waarde «0.00» verschijnt op het display en het apparaat geeft een dubbel geluidssignaal. De 0.00 kalibratie is voltooid.
   Verwijder het apparaat van de metalen plaat. De waarde «0,05» verschijnt op het display. Neem de «0,05» film referentie sample en plaats deze op de metalen plaat.
   Breng de sonde omlaag op de «0,05» film. Een dubbel geluidssignaal geeft aan dat het tweede kalibratiepunt is gepasseerd. Doorloop dus verdere kalibratiepunten met behulp van films van verschillende diktes die in de verpakking zijn meegeleverd. Zodra de 2 mm kalibratie is voltooid, verschijnt «OVER» op het display en wordt het apparaat automatisch uitgeschakeld. De basis kalibratie is voltooid.
   Wanneer de basis kalibratie van het apparaat is voltooid, kan het worden gebruikt voor het meten van de coatingdikte die is aangebracht op hetzelfde metaal als de kalibratie metalen plaat.
2. Nulpuntskalibratie
   Schakel het apparaat in. Breng de sonde omlaag op de metalen plaat zonder coating en druk kort op de knop .
   .
   De waarde «0.00» verschijnt op het display. De nulpuntkalibratie is voltooid.
3. Twee punts kalibratie
   Voer eerst de nulpuntkalibratie uit.
   Neem de «1.00» film referentie sample en plaats deze op het metalen vlak. Breng de sonde omlaag op een «1.00» film. Zorg ervoor dat de waarde «1.00» op het display komt te staan. Pas de waarde indien nodig aan naar «1.00»
   door kort op de knop en te drukken.
   Verwijder het apparaat van de film. De kalibratie is voltooid.

METING VAN COATINGDIKTE

Schakel het apparaat in. Druk kort op de knop om de werkingsmodus te selecteren – enkele meting, continue meting, differentiële meting. Druk kort op de knop om de meeteenheid te selecteren – mm of mil. Breng de sonde omlaag op het oppervlak. Het meetresultaat van de coatingdikte verschijnt op het display. Als het apparaat van het gemeten oppervlak wordt verwijderd, blijft het meetresultaat op het display staan. Bij een enkele meting wordt het eerste meetresultaat op het display vastgelegd na een dubbel geluidssignaal.
Continue meting wordt gebruikt voor een doorlopende meting zonder de sonde van het oppervlak te verwijderen. In deze modus wordt er geen geluidssignaal afgegeven, meetresultaten worden dynamisch weergegeven totdat het apparaat van het oppervlak wordt verwijderd. In de differentiële meetmodus geeft het apparaat het verschil weer tussen de referentiemeting en de huidige meting. Als het apparaat wordt ingeschakeld terwijl het op een metalen oppervlak is geïnstalleerd, verschijnt «ERR» op het display en wordt het apparaat automatisch uitgeschakeld, wat wijst op onjuist gebruik van het apparaat.

AANBEVELINGEN

Factoren die de nauwkeurigheid van de meting beïnvloeden en hun beschrijving:

1. De sonde moet strikt loodrecht op de coating worden gehouden van het meetoppervlak om een nauwkeurige meting te garanderen.
2. Zorg ervoor dat de druk die op de sonde wordt uitgeoefend gelijk en constant moet zijn.
3. Het apparaat kan de dikte van de coating niet meten als de dikte van het metalen oppervlak minder is dan 0,5 mm.
4. Het apparaat is gevoelig voor abrupte veranderingen in de vorm van het metalen oppervlak waarop metingen worden uitgevoerd. Als er metingen worden gedaan aan de randen of in de hoeken van het metalen oppervlak, zijn de meetresultaten mogelijk onbetrouwbaar.
5. De kromming van het gemeten oppervlak beïnvloedt de meet nauwkeurigheid. Hoe groter de kromtestraal, hoe nauwkeuriger de meetresultaten.
6. De ruwheid van zowel het metalen oppervlak als de coating beïnvloedt de meetnauwkeurigheid. Dit effect neemt toe met de toename van de ruwheid en kan leiden tot systeem- en incidentele fouten. Daarom is het noodzakelijk om meerdere metingen op hetzelfde punt te verrichten om deze fouten te voorkomen. Als het metalen oppervlak ruw is, moet eerst de nulpuntkalibratie op verschillende punten met dezelfde ruwheid en zonder coating worden uitgevoerd. Verwijder indien nodig de coating met een oplosmiddel, enz.
7. Het wordt aanbevolen om het oppervlak van vreemde stoffen (stof, vet, corrosieproducten) te reinigen, omdat deze de meetresultaten kunnen beïnvloeden. De coating zelf moet ongewijzigd blijven.

ONDERHOUD EN VERZORGING

Let op! Dit apparaat is een precisie-instrument en vereist een zorgvuldige behandeling. Het naleven van de volgende aanbevelingen zal de levensduur van het apparaat verlengen:

• Bescherm het apparaat tegen stoten, vallen en intense trillingen; laat geen vocht, stof en vreemde voorwerpen in het apparaat komen.
• Als er vloeistoffen in het apparaat terechtkomen, verwijder dan eerst de batterijen en neem vervolgens contact op met een servicecentrum.
• Bewaar en gebruik het apparaat niet in omstandigheden met een verhoogde luchtvochtigheid.
• Bewaar het product niet in ruimtes waar de temperatuur lager is dan -10°С. Na opslag in omstandigheden met lage temperaturen en daaropvolgende overdracht naar een warme ruimte, warmt het apparaat op, waardoor vocht condenseert in het apparaat en microcircuits worden beschadigd.
• Stel het apparaat niet bloot aan direct zonlicht en bescherm het tegen langdurige blootstelling aan zonlicht en hoge temperaturen.
• Reinig het apparaat met een zachte doek die licht bevochtigd is met een milde zeepoplossing. Gebruik geen reinigingsmiddelen of schuurmiddelen. Het niet naleven van de volgende regels kan leiden tot elektrolytlekkage uit de batterijen en schade aan het apparaat:
• Verwijder de batterijen uit het apparaat als u het lange tijd niet gebruikt.
• Gebruik geen batterijen van verschillende types, met een verschillend laadniveau.
• Laat geen lege batterijen in het apparaat zitten.

GEBRUIK

Afgedankte gereedschappen, accessoires en verpakkingen dienen te worden ingeleverd voor afvalrecycling. Stuur het product naar het volgende adres voor een correcte recycling:
CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Duitsland

Gooi het product niet bij het gemeentelijk afval!
Volgens de Europese richtlijn 2002/96/ЕC moeten afgedankte meetinstrumenten en hun onderdelen gescheiden worden ingezameld en worden ingeleverd voor een milieuvriendelijke afvalrecycling.

GARANTIE

Alle producten van CONDTROL GmbH ondergaan een controle na de productie en vallen onder de volgende garantievoorwaarden. Het recht van de koper om een klacht in te dienen over defecten en algemene bepalingen van de geldende wetgeving vervallen niet.

1. CONDTROL GmbH stemt ermee in om alle defecten aan het product te verhelpen, die tijdens de garantieperiode worden ontdekt en die een defect in materiaal of vakmanschap vertegenwoordigen in volle omvang en op eigen kosten.
2. De garantieperiode bedraagt 24 maanden en gaat in vanaf de datum van aankoop door de eindklant (zie het originele ondersteunende document).
3. De garantie dekt geen defecten als gevolg van slijtage of onjuist gebruik, een defect aan het product veroorzaakt door het niet naleven van de instructies in deze handleiding, vroegtijdig onderhoud en service en onvoldoende zorg, het gebruik van niet-originele accessoires en reserveonderdelen. Wijzigingen in het ontwerp van het product ontheffen de verkoper van de verantwoordelijkheid voor garantie werkzaamheden. De garantie dekt geen cosmetische schade die de normale werking van het product niet belemmert.
4. CONDTROL GmbH behoudt zich het recht voor om te beslissen over vervanging of reparatie van het apparaat.
5. Andere claims die hierboven niet worden genoemd, vallen niet onder de garantie.
6. Na het uitvoeren van garantie werkzaamheden door CONDTROL GmbH wordt de garantieperiode niet vernieuwd of verlengd.
7. CONDTROL GmbH is niet aansprakelijk voor winstderving of ongemak in verband met een defect aan het apparaat, de huurkosten van alternatieve apparatuur voor de periode van reparatie.

Deze garantie is van toepassing op het Duitse recht, met uitzondering van de bepalingen van het Verdrag van de Verenigde Naties inzake contracten voor de internationale verkoop van goederen (CISG). In geval van garantie kunt u het product terugsturen naar de detailhandelaar of het met een beschrijving van het defect opsturen naar het volgende adres:
CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Duitsland
