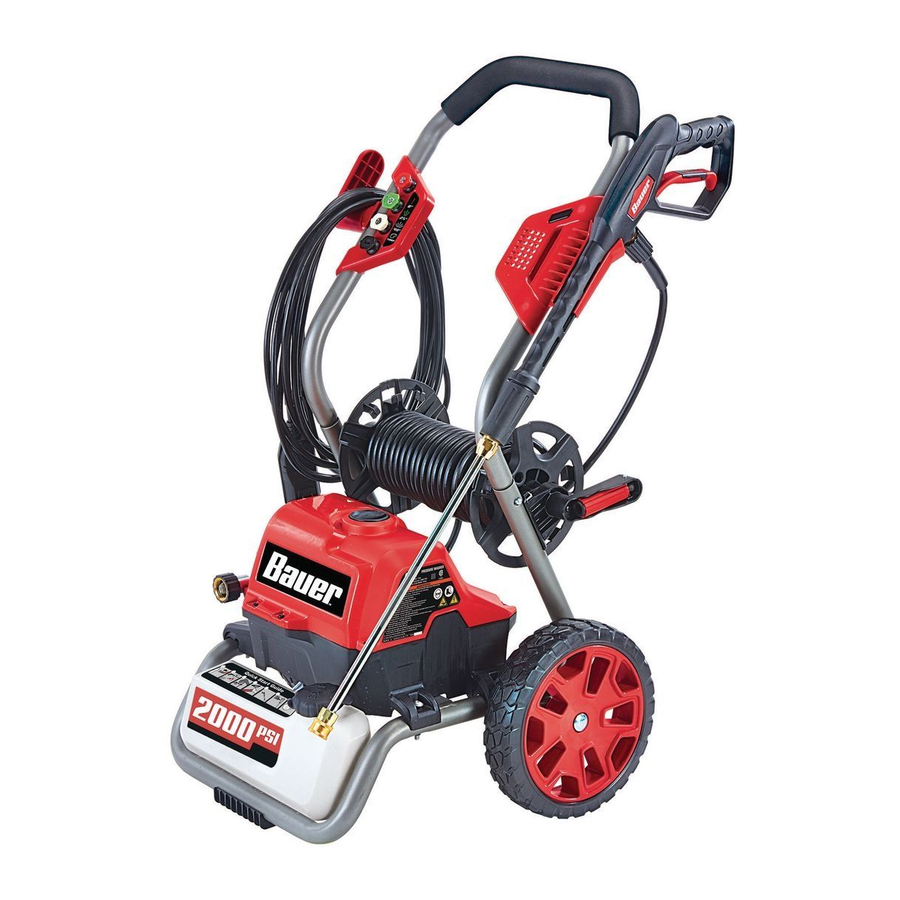

BAUER 20141E-B - 2000 PSI Max Performance Elektrische Hogedrukreiniger Handleiding

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële risico's op persoonlijk letsel. Neem alle veiligheidsberichten die dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

Veiligheidswaarschuwingen

1. Lees alle instructies voordat u het product gebruikt.
2. Om het risico op letsel te verminderen, is nauw toezicht noodzakelijk wanneer een product in de buurt van kinderen wordt gebruikt.
3. Weet hoe u het product moet stoppen en snel druk moet aflaten. Wees grondig vertrouwd met de bedieningselementen.
4. Blijf alert – let op wat u doet.
5. Gebruik het product niet als u moe bent of onder invloed bent van medicatie, alcohol of drugs.
6. Houd de werkomgeving vrij van alle personen.
7. Reik niet te ver en ga niet op een onstabiele ondergrond staan. Zorg altijd voor een goede basis en evenwicht.
8. Volg de onderhoudsinstructies die in de handleiding worden gespecificeerd.
9. Dit product is voorzien van een aardlekschakelaar (GFCI) die in de stekker van het netsnoer is ingebouwd. Als de stekker of het snoer moet worden vervangen, gebruik dan alleen identieke vervangingsonderdelen.
10.
    Risico op injectie of letsel– richt de afvoerstraal niet op personen.
11. Sluit alleen aan op een individueel vertakt circuit.
12.
    Om het risico op elektrocutie te verminderen, houdt u alle verbindingen droog en van de grond. Raak de stekker niet aan met natte handen.
13. Misbruik het snoer niet. Gebruik het snoer nooit om de hogedrukreiniger te dragen, trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
14. GFCI-VOORZORGSMAATREGELEN
    Test de GFCI (aardlekschakelaar) voor elk gebruik als volgt:
    1. Steek de GFCI in het stopcontact en druk op de resetknop. De indicator moet oplichten.
    2. Druk op de testknop. De indicator moet uitgaan.
    3. Druk nogmaals op de resetknop voor gebruik.

Niet gebruiken als de bovenstaande test mislukt.

Het GFCI-apparaat beschermt niet tegen elektrische schokken als gevolg van contact met beide circuitgeleiders of een storing in de bedrading die het GFCI-apparaat voedt.
Om de GFCI-eenheid goed te laten functioneren, MOGEN VERLENGSNOEREN NIET WORDEN GEBRUIKT met deze hogedrukreiniger.

Voorzorgsmaatregelen bij het opzetten

1. De werkplek moet voldoende afwatering hebben om de kans op vallen of elektrische schokken als gevolg van natte oppervlakken te verminderen.
2. Draag een ANSI-goedgekeurde veiligheidsbril tijdens het opzetten en gebruiken.
3. Voer alleen koud, schoon water door dit gereedschap. Hogedrukreiniger-reinigingsmiddel mag alleen in de reinigingsmiddelentank worden gebruikt. Gebruik geen bijtende materialen, oplosmiddelen, ontvlambare materialen of reinigingsmiddelen die niet zijn ontworpen voor hogedrukreinigers. Het gebruik van dergelijke materialen kan letsel veroorzaken of dit gereedschap of persoonlijke eigendommen beschadigen.
4. Controleer, voordat u de hogedrukreiniger bij koud weer start, alle onderdelen van de unit om er zeker van te zijn dat er geen ijs is gevormd. Bewaar de unit niet op een plaats waar de temperatuur in de buurt van 0 °C (32 °F) komt.

Bedieningsvoorzorgsmaatregelen

1. Koppel de stekker los van de stroombron voordat u aanpassingen maakt, accessoires vervangt of hogedrukreinigers opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat de hogedrukreiniger per ongeluk wordt gestart.
2. Laat de apparatuur niet onbeheerd achter als deze in werking is. Schakel de apparatuur uit voordat u de werkplek verlaat.
3. Draag een ANSI-goedgekeurde veiligheidsbril en stevige, antislip rubberen werklaarzen tijdens gebruik.
4. Gebruik alleen accessoires die worden aanbevolen door Harbor Freight Tools voor uw model. Accessoires die geschikt zijn voor één stuk apparatuur kunnen gevaarlijk worden wanneer ze op een ander stuk apparatuur worden gebruikt.
5. Dit product moet continu alleen met koud water worden gebruikt. Gebruik nooit heet water. Laat dit product niet drooglopen. Drooglopen veroorzaakt ernstige schade aan de afdichtingen.
6. Om elektrische schokken te voorkomen, start en gebruik de hogedrukreiniger nooit in de regen. Zorg er nooit voor dat er water in de behuizing van de hogedrukreiniger lekt. Richt de afvoerstraal niet op de hogedrukreiniger zelf of op andere stroomvoerende elektrische apparatuur.
7. Zorg ervoor dat de GFCI-stekker niet nat wordt. Plaats de GFCI-stekker altijd op een droge plaats en zo ver mogelijk van het te spuiten object.
8. Gebruik GEEN verlengsnoer bij dit product.
9. Houd bij het gebruik van de hogedrukreiniger altijd de spuitpistool stevig vast. Het indrukken van de trekker van het spuitpistool veroorzaakt een terugslagkracht.
10. Voer geen reeds onder druk staand water (zoals dat van een andere hogedrukreiniger) in deze reiniger.
11. Mensen met pacemakers moeten hun arts(en) raadplegen voor gebruik. Elektromagnetische velden in de buurt van een hartpacemaker kunnen pacemakerinterferentie of pacemakerfalen veroorzaken.
12. Gebruik de juiste apparatuur voor de toepassing. Wijzig de apparatuur niet en gebruik de apparatuur niet voor een doel waarvoor deze niet is bedoeld.
13. Als er water uit de hogedrukreiniger lekt, schakel de unit dan onmiddellijk uit. Koppel de hogedrukreiniger los en laat alle druk ontsnappen voordat u fittingen vastdraait of reparatiewerkzaamheden laat uitvoeren door een gekwalificeerde technicus.
14. De waterstroom onder hoge druk kan het werkoppervlak beschadigen als het niet op de juiste manier wordt gebruikt. Test de straal altijd eerst in een open ruimte.
15.
    Injectiegevaar. De waterstraal onder hoge druk die door dit gereedschap wordt geproduceerd, kan de huid snijden of letsel aan handen of ogen veroorzaken. Zorg ervoor dat de straal u niet raakt en spuit niet op mensen of dieren. Spuit niet op het gereedschap zelf of op een elektrische bron.
16. Deze hogedrukreiniger is uitsluitend bedoeld voor residentieel buitengebruik.
17. Schakel in geval van nood tijdens gebruik onmiddellijk de trekker op de spuithandgreep los, zet de aan/uit-schakelaar uit en koppel vervolgens de unit los. Zet de spuithandgreep niet neer zonder de aan/uit-schakelaar uit te zetten.

Trillingsgevaar

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, letsel aan de hand in het verleden, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u medische of lichamelijke symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is tussen verschillende processen.
5. Neem elke dag van het werk trillingsvrije perioden op.
6. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Servicevoorzorgsmaatregelen

Aardlekschakelaarbeveiliging

Deze hogedrukreiniger is voorzien van een aardlekschakelaar (GFCI) die in de stekker van het netsnoer is ingebouwd. Dit apparaat biedt extra bescherming tegen het risico op elektrische schokken. Mocht de stekker of het snoer moeten worden vervangen, gebruik dan alleen identieke vervangingsonderdelen die GFCI-bescherming omvatten.

Onderhoud aan een dubbel geïsoleerd apparaat

Bij een dubbel geïsoleerd product worden twee isolatiesystemen gebruikt in plaats van aarding. Er is geen aardingsmiddel voorzien op een dubbel geïsoleerd product, noch mag er een middel voor aarding aan het product worden toegevoegd. Het onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen die ze vervangen. Een dubbel geïsoleerd product is gemarkeerd met de woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD". Het symbool kan ook op het product zijn gemarkeerd.

BEWAAR DEZE INSTRUCTIES.

Symboliek

	Dubbel geïsoleerd
VAC	Volt wisselstroom
A	Ampère
	markering met betrekking tot risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijschermen.
	Lees de handleiding voor de installatie en/of het gebruik.
	markering met betrekking tot risico op elektrische schokken. Sluit het netsnoer correct aan op het juiste stopcontact.
	markering met betrekking tot risico op injectie. Richt de straal niet op een persoon of dier.

Specificaties

Installatie – Vóór gebruik

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding inclusief alle tekst onder subkoppen daarin, alvorens dit product te installeren of te gebruiken.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zet de aan/uit-schakelaar van het gereedschap uit, trek de stekker van het gereedschap uit het stopcontact, sluit de watertoevoer af en laat op veilige wijze alle resterende waterdruk uit het apparaat ontsnappen alvorens het gereedschap in elkaar te zetten of aanpassingen aan het gereedschap te maken.

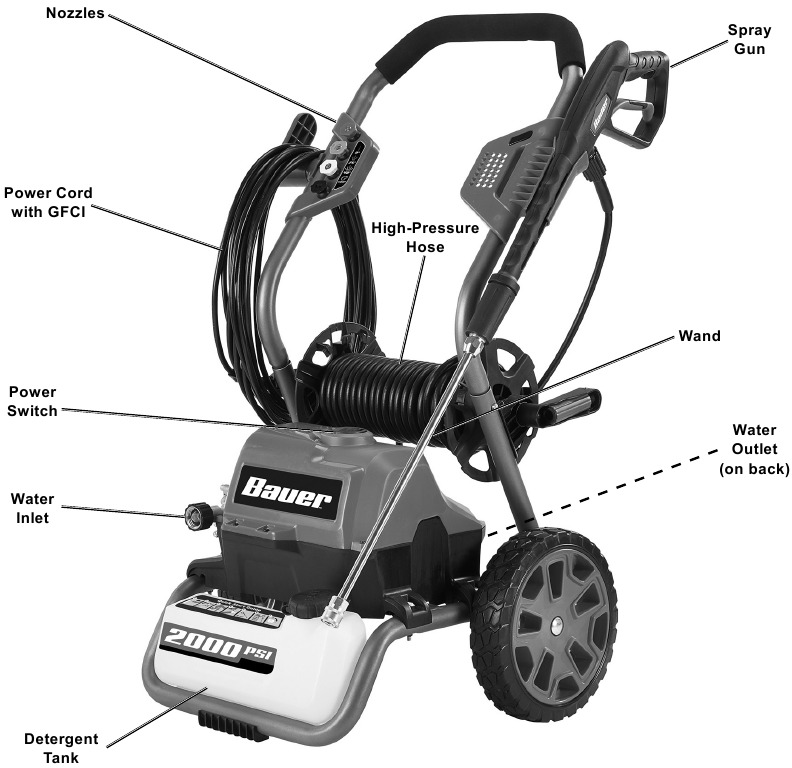

Functies

Montage

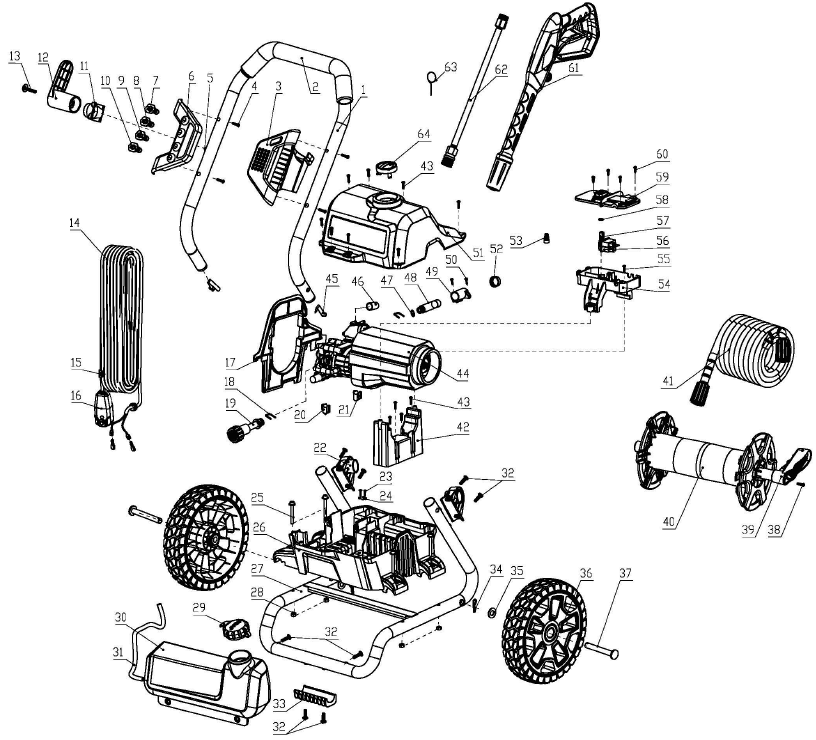

Opmerking: Raadpleeg de onderdelenlijst en het montageschema voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

Verwijder de transportdoppen van de waterinlaat/-uitlaat.

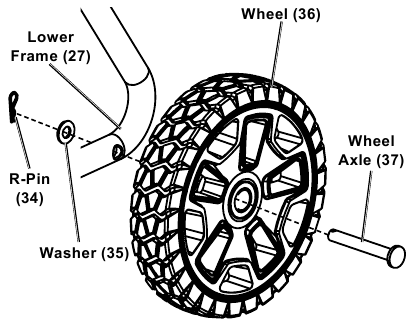

Wielen bevestigen

1. Steek de wielas (37) door het wiel (36).
2. Steek de as van het wiel door het gat in het onderste frame (27).
3. Plaats een sluitring (35) over het uiteinde van de as en zet deze vast met een R-pin (34).
4. Herhaal de vorige stappen voor het andere wiel.

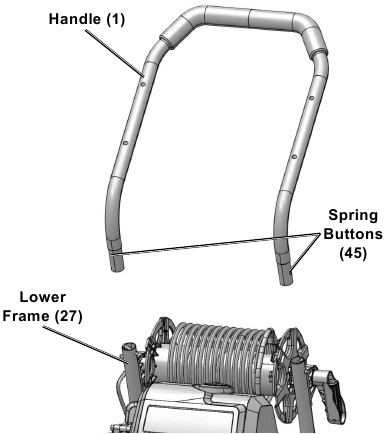

Handgreep bevestigen

1. Houd de veerknop (45) in de buurt van elk uiteinde van de handgreep (1) ingedrukt terwijl u de uiteinden in het onderste frame (27) steekt.

Wees voorzichtig om te voorkomen dat u uw handen beknelt.

2. Schuif de handgreep in het onderste frame totdat beide veerknopen op hun plaats klikken.

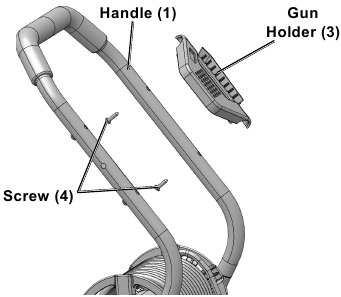

Pistoolhouder bevestigen

1. Plaats de pistoolhouder (3) tegen de linkerkant van de handgreep (1) zoals afgebeeld.
2. Lijn de gaten in de pistoolhouder uit met de gaten in de handgreep.
3. Bevestig de pistoolhouder aan de handgreep met twee schroeven (4).

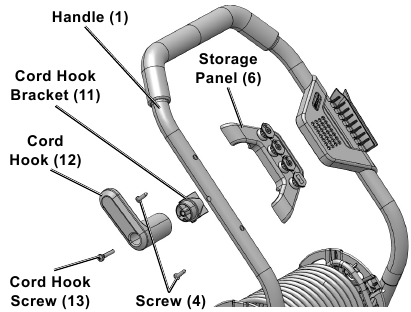

Opbergpaneel en snoerhaak bevestigen

1. Plaats het opbergpaneel (6) tegen de rechterkant van de handgreep (1) zoals afgebeeld.
2. Lijn de gaten in het opbergpaneel uit met de gaten in de handgreep.
3. Bevestig het opbergpaneel aan de handgreep met twee schroeven (4).
4. Plaats de snoerhaakbeugel (11) tegen de rechterrand van de handgreep en lijn deze uit met het gat.
5. Plaats de snoerhaak (12) over de beugel met het uiteinde naar boven gericht.
6. Zet de snoerhaak vast aan de beugel en de handgreep met de snoerhaakschroef (13).

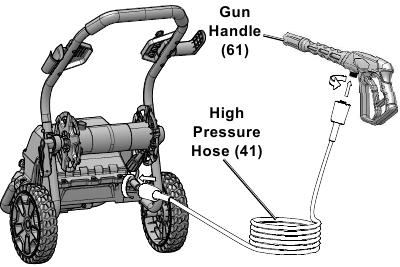

Hogedrukslang aansluiten

1. Sluit de hogedrukslang (41) aan op de aansluiting aan de achterkant van de hogedrukreiniger door de slang zo ver mogelijk naar binnen te duwen en vervolgens de koppeling stevig vast te draaien.
2. Sluit de hogedrukslang aan op de aansluiting onder de pistoolhandgreep (61) door de slang zo ver mogelijk naar binnen te duwen en vervolgens de koppeling stevig vast te draaien.


Bedieningsinstructies

Lees het VOLLEDIGE hoofdstuk BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Werkstuk en Werkplek voorbereiden

1. Wijs een werkplek aan die schoon en goed verlicht is. De werkplek mag niet toegankelijk zijn voor kinderen of huisdieren om afleiding en letsel te voorkomen.
2. CONTROLEER DE WATERTOEVOER. Voordat u de hogedrukreiniger voor het eerst gebruikt, is het ESSENTIEEL om te controleren of de watertoevoer voldoende is. De hogedrukreiniger heeft TWEE keer de watertoevoer (of het volume) nodig van de vermelde wateropbrengst (1,2 GPM). Deze hogedrukreiniger heeft ongeveer 2,4-3 GPM nodig om correct en efficiënt te werken. Als het water wordt geleverd door een waterput/pomp, zorg er dan voor dat de waterput/pomp voldoende water produceert om de watervraag van de hogedrukreiniger bij te houden. Waterslangentoevoer moeten zware kwaliteit hebben. De stroomsnelheid van de watertoevoer mag nooit onder de 2,4 GPM komen. Om de stroomsnelheid van de watertoevoer te bepalen: Laat het water 30 seconden lang volledig in een container van 5 gallon lopen, meet vervolgens de hoeveelheid water in de container en vermenigvuldig dit met 2.

Als de hogedrukreiniger met een ontoereikende watertoevoer wordt gebruikt, kan de pomp caviteren. Cavitatie zorgt ervoor dat de pomp luidruchtig werkt en beschadigt de pomp.

3. GEBRUIK DE JUISTE ELEKTRISCHE VOEDING.
   Dit apparaat gebruikt een grote hoeveelheid stroom, vooral tijdens het opstarten. Schakel de stroomschakelaar uit en sluit dit apparaat vervolgens alleen aan op een speciaal huishoudelijk circuit zonder extra belastingen (werkende apparaten) die erop zijn aangesloten. Gebruik voor het beste resultaat het stopcontact dat zich het dichtst bij het stroomonderbrekerpaneel bevindt.
4. PLAN DE KLUS Plan de schoon te maken gebieden, hoeveel sessies nodig zullen zijn en hoe lang de individuele sessies moeten duren. Plan om eerst de hogere gebieden schoon te maken. Plan een veilige richting voor de afvoer en plan om in die richting te werken.
5. Maak het gebied vrij van alle objecten die niet worden schoongemaakt. Als watergevoelige of delicate voorwerpen niet kunnen worden verplaatst, dek ze dan af. Als er reinigingsmiddel wordt gebruikt, dek dan alle planten of dieren af ​​of verwijder ze. Schakel de stroom uit en bescherm alle nabijgelegen elektrische bedrading. Sluit ramen en deuren.
6. Plaats de hogedrukreiniger op een locatie die is beschermd tegen afvoer. De locatie moet dichtbij genoeg zijn zodat de watertoevoerslang elk deel van het gebied kan bereiken met wat speling voor beweging.
7. Leid het netsnoer langs een veilige route om het werkgebied te bereiken zonder struikelgevaar te veroorzaken of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet het werkgebied bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Schakel de aan/uit-schakelaar uit, trek de stekker uit het stopcontact en laat alle druk los voordat u aanpassingen maakt of accessoires installeert.

1. ZORG ERVOOR DAT DE WATERINLAATZEEF EN SPUITLANS VRIJ ZIJN VAN MINERALE AANSLAG OF VUIL.
2. Steek de lans in het uiteinde van het spuitpistool, druk de lans naar binnen en draai de lans met de klok mee totdat deze op zijn plaats vastklikt.

3. Laat water door de watertoevoerslang (niet inbegrepen) lopen om eventueel vuil te verwijderen. Sluit het water af.

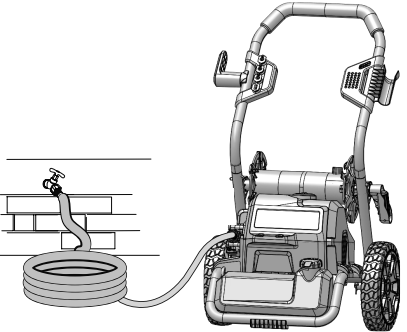

4. Sluit de watertoevoerslang aan op de waterinlaat aan de voorkant van de hogedrukreiniger. Draai stevig vast.

5. Selectie sproeikop:

OM LETSEL EN SCHADE AAN EIGENDOMMEN TE VOORKOMEN, GEBRUIK DE HIGH-IMPACT SPROEI MET VOORZICHTIGHEID.

• Deze hogedrukreiniger wordt geleverd met verschillende sproeikoppen met verschillende sproeipatronen. Selecteer de sproeikop die aan uw eisen voldoet.
• De zwarte sproeikop wordt specifiek gebruikt voor het verspreiden van reinigingsmiddel bij een lagere druk.
• Trek de kraag aan het uiteinde van de lans naar achteren, steek de sproeikop erin en laat de kraag los zodat deze de sproeikop stevig op zijn plaats houdt.

Algemene bedieningsinstructies

OM ELEKTRISCHE SCHOK EN DODELIJK GEVAAR TE VOORKOMEN: Test de aardlekschakelaar (GFCI) voor elk gebruik. De GFCI beschermt niet tegen elektrische schokken als gevolg van contact met beide stroomvoerende geleiders of een fout in de bedrading die dit apparaat voedt. Wijzig of schakel de GFCI niet uit. Gebruik geen verlengsnoer.

Dit apparaat is bedoeld voor lichte tot matige reiniging. Het is niet bedoeld voor het verwijderen van verf of het grondig reinigen van beton.

1. Rol de hogedrukslang volledig uit. Gebruik de hogedrukreiniger niet als de slang geknikt of in een lus ligt.
2. Het spuitpistool is voorzien van een triggervergrendeling.
   • Zwenk de triggervergrendeling plat tegen de achterkant van de trigger vlak voordat u gaat spuiten.
   • Zwenk de triggervergrendeling naar buiten om de handgreep van het spuitpistool na gebruik te vergrendelen.

3. Richt het spuitpistool in een veilige richting, druk op de trigger om alle druk af te laten en laat de trigger vervolgens los.
4. Sluit de GFCI aan op een speciaal geaard 120V-stopcontact en:
   1. Druk op de RESET (RESET)-knop. De indicator moet oplichten.
   2. Druk op de TEST (TEST)-knop. De indicator moet uitschakelen.
   3. Stel de RESET (RESET)-knop opnieuw in. De indicator moet oplichten, het apparaat is klaar voor gebruik.

5. Zet de watertoevoer aan.
6. Zet de aan/uit-schakelaar in de AAN-stand.
   Opmerking: Als het apparaat niet inschakelt of plotseling uitschakelt, zet dan de aan/uit-schakelaar in de UIT-stand en controleer en reset de GFCI.
   LET OP: De hogedrukreiniger werkt alleen als de trigger wordt ingedrukt. Wanneer de trigger wordt losgelaten, wordt de pomp uitgeschakeld. Laat het apparaat niet langer dan één minuut stationair draaien zonder te spuiten.
7. Test het spuiten op een onopvallende plek:
   1. Zet de sproeikop op een zachte waaiersproei.
   2. Richt het spuitpistool in een hoek van 45° op het testgebied. Laat de triggervergrendeling los en druk vervolgens op de trigger. Wees u bewust van de terugslag.
   3. Bespuit het testgebied en pas de druk naar behoefte aan door de afstand tot het oppervlak te veranderen en/of de sproeikop aan te passen.
   4. Als u reinigingsmiddel gebruikt:

• Schakel het apparaat uit, verwijder de lans, vul de reinigingsmiddelreservoir en bevestig vervolgens de reinigingsmiddelreservoir.
• Schakel het apparaat in en bespuit vervolgens het gebied met reinigingsmiddel volgens de instructies van de reinigingsmiddelfabrikant. Schrob het oppervlak indien nodig.
• Schakel het apparaat uit, verwijder de reinigingsmiddelreservoir en bevestig vervolgens de lans.
• Zet de sproeikop op een zachte waaiersproei.
• Schakel het apparaat in en bespuit het gebied vervolgens om het reinigingsmiddel af te spoelen en pas de druk naar behoefte aan door de afstand tot het oppervlak te veranderen en/of de sproeikop aan te passen.

5. Inspecteer het testgebied op schade of verkleuring.

Ramen schoonmaken

1. Inspecteer de kit en/of beglazing. Inspecteer de afwerking.
   SPUIT GEEN RAMEN ONDER DRUK ALS DE KIT/BEGLAZING/AFWERKING NIET INTACT IS.
2. Breng indien nodig reinigingsmiddel aan volgens de instructies van de fabrikant.
3. Zet de sproeikop op een zachte waaiersproei.
   GEBRUIK GEEN HIGH-IMPACT SPROEI, KRACHT KAN GLAS BREKEN.
4. Richt het spuitpistool in een hoek van 45° op het raam en op een afstand van 1,2 meter ervan. Bespuit het raam.

Hout schoonmaken

MAAK GEEN HOUT SCHOON DAT HEET IS OF IN DIRECT ZONLICHT STAAT.

1. Breng indien nodig houtreinigingsmiddel aan volgens de instructies van de fabrikant. Breng voor verticale oppervlakken reinigingsmiddel van onder naar boven aan.
2. Schrob de bevlekte plekken indien nodig.
3. Zet de sproeikop op een zachte waaiersproei.
4. Richt het spuitpistool in een hoek van 45°. Bespuit het oppervlak in de richting van de houtnerf.
5. Laat het oppervlak volledig drogen en breng indien nodig beits of een beschermlaag aan volgens de instructies van de fabrikant.

Baksteen en mortel schoonmaken

1. Inspecteer de mortel en repareer deze indien nodig. Laat de mortel uitharden volgens de instructies van de fabrikant.
2. Maak het oppervlak nat voordat u reinigingsmiddel aanbrengt.
3. Breng indien nodig baksteenreinigingsmiddel aan volgens de instructies van de fabrikant. Breng voor verticale oppervlakken reinigingsmiddel van onder naar boven aan.
4. Schrob de bevlekte plekken indien nodig.
5. Zet de sproeikop op een zachte waaiersproei.

OM SCHADE TE VOORKOMEN, GEBRUIK ALLEEN DE ZACHTE INSTELLING.

6. Richt het spuitpistool in een hoek van 45°. Bespuit het oppervlak.
7. Laat het oppervlak volledig drogen en breng indien nodig een beschermlaag aan volgens de instructies van de fabrikant.

8. Wanneer u klaar bent:

• Laat de trigger los en zet vervolgens de triggervergrendeling vast.
• Zet de aan/uit-schakelaar uit.
• Sluit de watertoevoer af.
• Trek de stekker uit het stopcontact.
• Richt de sproeikop in een veilige richting, druk op de trigger om alle druk af te laten en laat de trigger vervolgens los.
• Koppel de watertoevoerslang los.
• Koppel de hogedrukslang los van het apparaat.
• Koppel de hogedrukslang los van het spuitpistool.

9.
   REINIG DE SPROEIKOPPEN NA ELK GEBRUIK OM DE SPUITKRACHT TE BEHOUDEN EN POMPSCHADE TE VOORKOMEN.

• Verwijder de lans van het spuitpistool.
• Verwijder de sproeikop van de lans door de sproeikop met de klok mee te draaien.
• Duw de puntreiniger in de punt om vuil en aanslag eruit te duwen.
• Verwijder de puntreiniger en spoel het water terug door de sproeikop.
• Bevestig de sproeikop opnieuw aan de lans.
• Reinig en bewaar volgens de Gebruiks- en onderhoudsinstructies.

Instructies voor onderhoud door de gebruiker

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Schakel de aan/uit-schakelaar van het gereedschap uit, trek de stekker van het gereedschap uit het stopcontact, sluit de watertoevoer af en laat alle resterende waterdruk veilig uit het apparaat ontsnappen voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN HET GEREEDSCHAP TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. VOOR ELK GEBRUIK, inspecteer de algemene staat van het gereedschap. Controleer op:
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende delen,
   • beschadigd snoer/elektrische bedrading,
   • beschadigde hogedrukslang/accessoires,
   • gebarsten of gebroken onderdelen, en
   • elke andere toestand die de veilige werking kan beïnvloeden.
2. NA GEBRUIK:

• Laat het water weglopen door het apparaat te kantelen. Vorst beschadigt het apparaat als het water bevat.
• Spoel de zeepreservoir met water.
• Gebruik alleen een schone doek en een mild reinigingsmiddel om de behuizing van de hogedrukreiniger schoon te maken. Gebruik geen oplosmiddelen.
• Dompel geen enkel onderdeel van het gereedschap onder in vloeistof.
• Droog eventueel achtergebleven water op alle onderdelen en fittingen af.
• Verwijder minerale afzettingen van de spuitmond met een dunne, stijve draadborstel.

3. PERIODIEK, verwijder minerale afzettingen.
   Haal de stekker van het apparaat uit het stopcontact en leg het met de voorkant naar beneden. Vul de waterinlaat met demineraliserende oplossing volgens de instructies van de fabrikant van de oplossing. Laat de demineraliserende oplossing uit de waterinlaat lopen en spoel de inlaat grondig uit voor gebruik.
4.
   OM ERNSTIG LETSEL TE VOORKOMEN: Als het voedingssnoer of de aardlekschakelaar van dit elektrische gereedschap beschadigd is, mag deze alleen worden vervangen door een gekwalificeerde servicemonteur.

Opslag

1. Plaats de accessoires, de hogedrukslang en het netsnoer op hun opberglocaties.
2. Bewaar in een droge, vorstvrije ruimte. Spoel het apparaat door met antivries voor auto's voorafgaand aan langdurige opslag. Gooi antivries weg volgens de plaatselijke voorschriften.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Hogedrukreiniger start niet	Snoer niet aangesloten. Geen stroom in het stopcontact. Aardlekschakelaar geactiveerd. Interne schade of slijtage. (Bijvoorbeeld koolborstels of schakelaar.)	Controleer of het snoer is aangesloten. Controleer de stroom in het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is geactiveerd, zorg er dan voor dat het circuit de juiste capaciteit heeft voor het gereedschap en dat het circuit geen andere belastingen heeft. Druk op de resetknop op de aardlekschakelaar op het snoer. Laat het gereedschap onderhouden door een gekwalificeerde technicus.
Hogedrukreiniger stopt plotseling	Aardlekschakelaar geactiveerd. Water lekt uit de behuizing.	Druk op de resetknop op de aardlekschakelaar op het snoer. ELEKTRISCH GEVAAR! Stop ONMIDDELLIJK met het gebruik. Laat het apparaat repareren door een gekwalificeerde technicus voordat u het verder gebruikt.
De uitgangsdruk varieert	Niet genoeg watertoevoer. Lucht in de watertoevoer. Waterinlaatfilter is verstopt. Spuitmond niet bevestigd aan het spuitpistool. Spuitmond is verstopt. Spuitmond heeft minerale aanslag. De waterslang is te lang of te smal. Interne kleppen of afdichtingen kunnen versleten zijn of vastzitten.	Controleer de waterslang op knikken, lekken of verstoppingen. Draai de kraan helemaal open. Controleer of alle aansluitingen goed vastzitten. Verwijder het filter en maak het schoon. De druk wordt gecreëerd door de spuitmond, niet door het spuitpistool. Bevestig de spuitmond aan het spuitpistool. Verwijder de spuitmond en maak deze schoon met de spuitmondreiniger. Verwijder de spuitmond en maak deze schoon met een demineraliserende oplossing. Verkort indien nodig de lengte van de waterslang om de druk te verhogen. Laat het gereedschap onderhouden door een gekwalificeerde technicus.
De trekker gaat niet omlaag	De veiligheidsvergrendeling is nog steeds ingeschakeld.	Druk op de trekkervergrendeling aan de onderkant van het spuitpistool om de veiligheidsvergrendeling te ontgrendelen.
Er komt geen reinigingsmiddel uit	Onjuist type reinigingsmiddel.	Controleer of het reinigingsmiddel het aanbevolen type reinigingsmiddel is. Maak de dispenser schoon en vervang deze indien nodig door het juiste type.
De prestaties nemen na verloop van tijd af	Verstopt met minerale afzettingen.	Reinig het apparaat met een demineraliserende oplossing.
Volg alle veiligheidsvoorschriften bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voordat u onderhoud uitvoert.

LEES HET VOLGENDE ZORGVULDIG DOOR
DE FABRIKANT EN/OF DISTRIBUTEUR HEEFT DE ONDERDELENLIJST EN HET MONTAGE-DIAGRAM IN DEZE HANDLEIDING UITSLUITEND ALS REFERENTIE-INSTRUMENT GELEVERD. NOCH DE FABRIKANT NOCH DE DISTRIBUTEUR GEVEN ENIGE VERKLARING OF GARANTIE VAN WELKE AARD DAN OOK AAN DE KOPER DAT HIJ OF ZIJ GEKWALIFICEERD IS OM REPARATIES AAN HET PRODUCT UIT TE VOEREN, OF DAT HIJ OF ZIJ GEKWALIFICEERD IS OM ONDERDELEN VAN HET PRODUCT TE VERVANGEN. IN FEITE VERKLAREN DE FABRIKANT EN/OF DISTRIBUTEUR UITDRUKKELIJK DAT ALLE REPARATIES EN ONDERDELENVERVANGINGEN MOETEN WORDEN UITGEVOERD DOOR GECERTIFICEERDE EN GECERTIFICEERDE TECHNICI, EN NIET DOOR DE KOPER. DE KOPER AANVAARDT ALLE RISICO'S EN AANSPRAKELIJKHEID DIE VOORTVLOEIEN UIT ZIJN OF HAAR REPARATIES AAN HET ORIGINELE PRODUCT OF DE VERVANGINGSONDERDELEN DAARVAN, OF DIE VOORTVLOEIEN UIT ZIJN OF HAAR INSTALLATIE VAN VERVANGINGSONDERDELEN DAARVAN.

Opmerking: als het product geen serienummer heeft, noteer dan in plaats daarvan de maand en het jaar van aankoop.

Opmerking: sommige onderdelen worden alleen ter illustratie vermeld en weergegeven en zijn niet afzonderlijk verkrijgbaar als vervangende onderdelen. Specificeer UPC 193175444196 bij het bestellen van onderdelen.

Onderdelenlijst en montageschema

Beperkte garantie van 90 dagen

Harbor Freight Tools Co. doet er alles aan om ervoor te zorgen dat haar producten voldoen aan hoge kwaliteits- en duurzaamheidsnormen, en garandeert aan de oorspronkelijke koper dat dit product vrij is van defecten in materialen en vakmanschap gedurende een periode van 90 dagen vanaf de datum van aankoop. Deze garantie is niet van toepassing op schade die direct of indirect te wijten is aan verkeerd gebruik, misbruik, nalatigheid of ongevallen, reparaties of wijzigingen buiten onze faciliteiten, criminele activiteiten, onjuiste installatie, normale slijtage of gebrek aan onderhoud.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

26677 Agoura Road • Calabasas, CA 91302 • 1-888-866-5797

Copyright© 2021 door Harbor Freight Tools®. Alle rechten voorbehouden.
Geen enkel deel van deze handleiding of enig daarin opgenomen artwork mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools.
Diagrammen in deze handleiding zijn mogelijk niet op schaal getekend. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het product dat hierin wordt beschreven.
Gereedschap dat nodig is voor montage en service is mogelijk niet inbegrepen.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BAUER 20141E-B - 2000 PSI Max Performance Elektrische Hogedrukreiniger Handleiding

Beschikbare talen
