Retro-Bit BIG6 - Draadloze Arcade Pad Handleiding

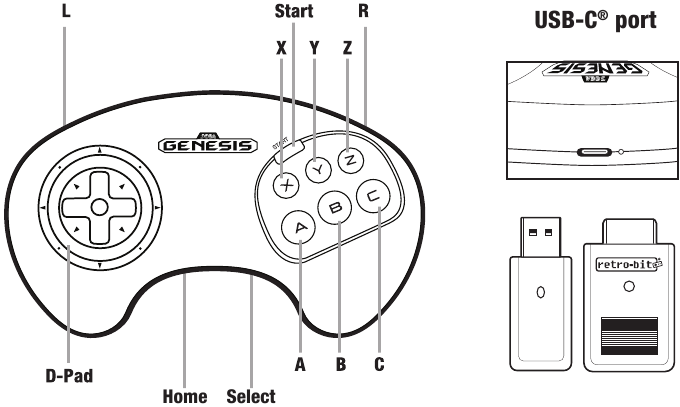

LAYOUTDIAGRAM

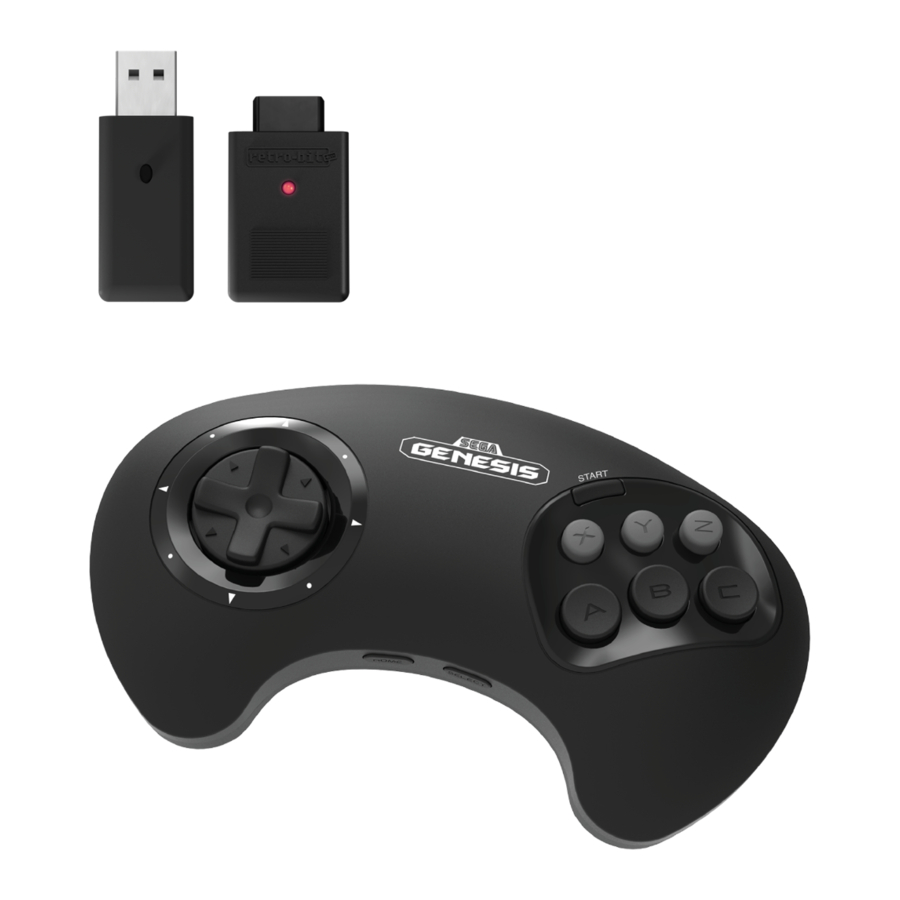

Inclusief controller,
Micro USB®
Kabel voor opladen,
Originele Poort & USB®
Ontvangers,
Luxe opbergkoffer en handleiding.

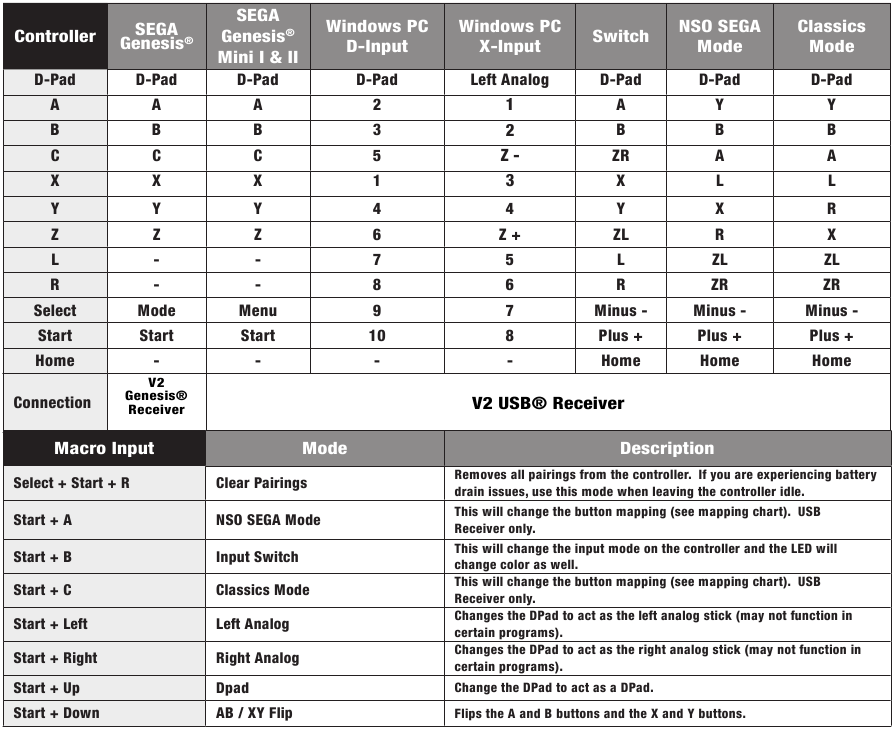

STANDAARD KNOPPEN TOEWIJZING
FUNCTIES
- Inclusief SEGA Genesis® en USB® draadloze ontvangers
- Behoudt de vertrouwde grip en het gestroomlijnde ontwerp
- Extra Home, Select en schouderknoppen
- Inclusief 3.3ft / 1m USB®-C oplaadkabel
- Oplaadbare 500mAh Li-ion batterij
- Compatibel met SEGA Genesis®/Mega Drive consoles via Genesis ontvanger
- Compatibel met PC, Mac® en andere USB®-apparaten via USB®-ontvanger
- Tot 30ft / 10m gaming bereik
KOPPELEN
- Sluit de juiste ontvanger aan op de controllerpoort van de console.
- Zodra de verbinding is gemaakt, knippert de LED op de ontvanger om aan te geven dat deze in de zoekmodus staat.
- Druk op Start op de controller. De LED op de controller knippert ook.
- Houd de Sync-knop op de ontvanger ingedrukt.
- Laat de Sync-knop los zodra de LED van zowel de ontvanger als de controller continu brandt.
Als je een probleem ondervindt tijdens het koppelen, kun je de controller op een van de volgende twee manieren resetten:
- Houd Start + R 4 seconden ingedrukt
- Steek een dunne metalen draad (bijvoorbeeld een gebogen paperclip) in het kleine gaatje aan de achterkant van de controller. Houd voorzichtig ingedrukt totdat de LED stopt met gloeien. Start vervolgens het koppelingsproces opnieuw.
OPLADEN
Wanneer de batterij van de controller bijna leeg is, sluit je de USB®-C oplaadkabel aan op de controller en het USB®-uiteinde op een gevoede oplader of een beschikbare poort op een console. Het is compatibel met snellaadstekkers. De LED blijft branden wanneer de batterij volledig is opgeladen.
SEGA GENESIS®
- De LED van de controller is rood om aan te geven dat deze in de 6-knopsmodus staat en blauw als deze in de 3-knopsmodus staat. Om tussen de twee modi te schakelen, houd je Start + B ingedrukt totdat de kleur verandert.
SEGA GENESIS® MINI
- Als de LED op de controller blauw is, houd je Start + B ingedrukt totdat deze rood wordt. De controller werkt niet op de console als deze blauw is.
SEGA SATURN® (VEREIST V2 SATURN ONTVANGER)
- Als de LED op de controller blauw is, houd je Start + B ingedrukt totdat deze rood wordt. De controller werkt niet op de console als deze blauw is.
SWITCH
- Als de LED op de controller blauw is, houd je Start + B ingedrukt totdat deze rood wordt. De controller werkt niet op de Switch als deze blauw is.
- Om de DPad in de linker analoge modus te zetten, houd je Left + Start 3 seconden ingedrukt
- Om de DPad in de rechter analoge modus te zetten, houd je Right + Start 3 seconden ingedrukt
- Om de DPad terug te zetten naar normaal, houd je Up + Start 3 seconden ingedrukt
- Om de voorkantknoppen A/B & X/Y om te draaien, houd je Down + Start 3 seconden ingedrukt
PC / ANDROID®
- De LED van de controller geeft de invoermodus aan waarin deze zich bevindt. Om tussen de modi te schakelen, houd je Start + B ingedrukt totdat de kleur verandert.
- Rood geeft aan dat deze zich in D-Input modus bevindt.
- Blauw geeft aan dat deze zich in X-Input modus bevindt.
MAC®
- Als de LED op de controller blauw is, houd je Start + B ingedrukt totdat deze rood wordt. De controller werkt niet op de console als deze blauw is.
ONDERSTEUNING
Om op de hoogte te blijven van het laatste nieuws, handleidingen en firmware-updates, ga je naar www.retro-bit.com/support.
FCC WAARSCHUWING
RF blootstellingsverklaring
Deze apparatuur voldoet aan de FCC-stralingsblootstellingslimieten die zijn vastgesteld voor een ongecontroleerde omgeving. Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke storing veroorzaken, en
- dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.
OPMERKING 1: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing van radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:
- Heroriënteer of verplaats de ontvangende antenne.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
OPMERKING 2: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Retro-Bit is een geregistreerd handelsmerk van Kool Brands, LLC. SEGA is geregistreerd in het U.S. Patent and Trademark Office. SEGA, het SEGA-logo en GENESIS zijn gedeponeerde handelsmerken of handelsmerken van SEGA Holdings Co., Ltd. of haar dochterondernemingen. Mac is een geregistreerd handelsmerk van Apple Inc. USB is een geregistreerd handelsmerk van Universal Serial Bus Implementers Forum, Inc. Alle andere genoemde handelsmerken zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars. Dit product is in licentie gegeven door SEGA of America, Inc.
© 2012 Kool Brands, LLC.
@retrobitgaming
Ga voor meer informatie naar www.retro-bit.com
