dji OSMO X5 - Adapter Handleiding

Inhoud

Disclaimer en waarschuwing

Gefeliciteerd met de aankoop van uw nieuwe DJI-product. De informatie in dit document heeft invloed op uw veiligheid en uw wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om een ​​correcte configuratie voor gebruik te garanderen. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij uzelf of anderen, schade aan uw DJI-product of schade aan andere objecten in de omgeving. Dit document en alle andere neven documenten kunnen naar eigen goeddunken van DJI worden gewijzigd. Ga voor actuele productinformatie naar http://www.dji.com en klik op de productpagina voor dit product.
Door dit product te gebruiken, geeft u hierbij aan dat u deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat u de hierin opgenomen algemene voorwaarden begrijpt en ermee akkoord gaat. U stemt ermee in dat u als enige verantwoordelijk bent voor uw eigen gedrag tijdens het gebruik van dit product, en voor alle gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, praktijken, beleidsregels en richtlijnen die DJI heeft opgesteld en mogelijk beschikbaar zal stellen.
DJI aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortvloeit uit het gebruik van dit product. De gebruiker dient veilige en wettige praktijken in acht te nemen, inclusief, maar niet beperkt tot, de praktijken die in dit document worden uiteengezet.

Introductie

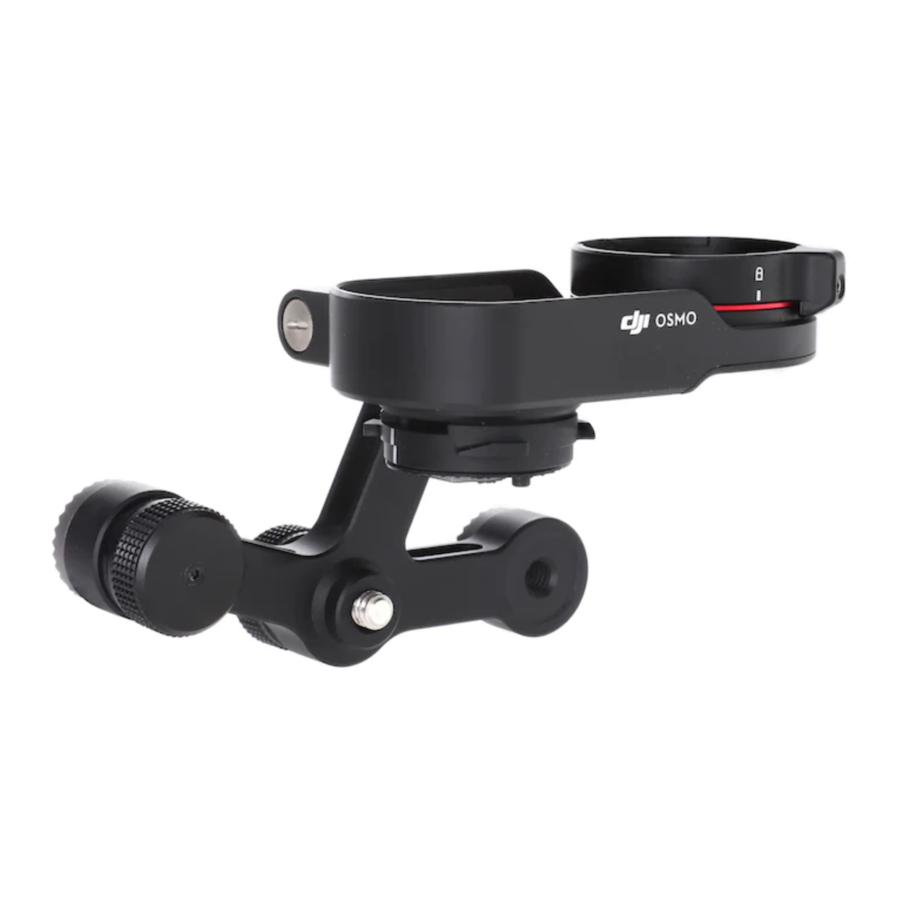

Met de Osmo X5 Adapter kan de Zenmuse X5-serie gimbal en camera worden gebruikt met de Osmo-handgreep. Het biedt ook een communicatiepoort voor de DJI Focus om diafragma en focus te regelen.

Onderdelenoverzicht

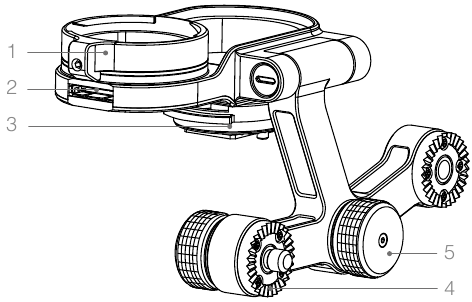

Onderdelenoverzicht

  1. Gimbal Bevestigingsring
  2. Communicatiepoort
  3. Handgreephaak
  4. DJI Rozetbevestiging
  5. Knop

Specificaties

Gewicht: 155 g

Installatie


De Zenmuse X5 of X5R moet op de Osmo-handgreep worden geüpgraded met Osmo-firmware v01.01.00.10 of hoger.

De X5-adapter op de Osmo-handgreep monteren

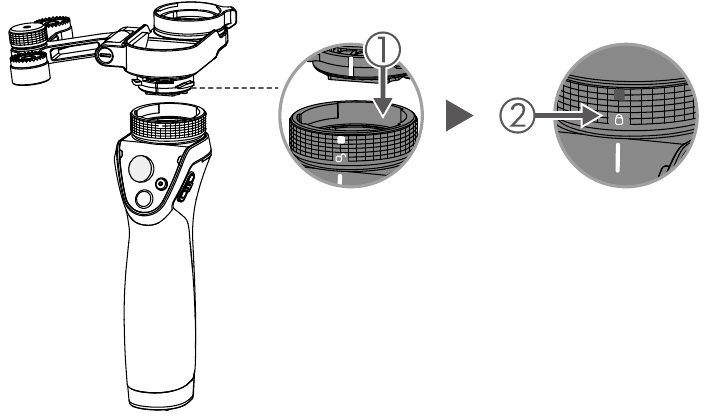

De X5-adapter op de Osmo-handgreep monteren - Stap 1

  1. Draai de gimbal bevestigingsring naar de ontgrendelde stand.
  2. Steek de handgreephaak van de X5-adapter in de gimbal bevestigingsring van de Osmo door hun respectievelijke witte markeringen uit te lijnen.
  3. Vergrendel de gimbal bevestigingsring.
  4. Schroef de knop van de X5-adapter op de rozetbevestiging aan de zijkant van de Osmo-handgreep.
    De X5-adapter op de Osmo-handgreep monteren - Stap 2

De Zenmuse X5 op de X5-adapter monteren
De Zenmuse X5 op de X5-adapter monteren

  1. Draai de gimbal bevestigingsring van de X5-adapter naar de ontgrendelde stand.
  2. Monteer de Zenmuse X5-gimbal en -camera en zorg ervoor dat de panmotor goed in de X5-adapter zit.
  3. Vergrendel de gimbal bevestigingsring.

De DJI Focus-afstandsbediening op de X5-adapter monteren

  1. Bevestig de Focus-afstandsbediening aan een van de rozetbevestigingen op de X5-adapter en draai de knop vast om deze vast te zetten.
  2. Sluit de communicatiepoorten op de Focus-afstandsbediening en de X5
    Adapter aan met behulp van de DJI Focus-Osmo CAN-Bus-kabel.

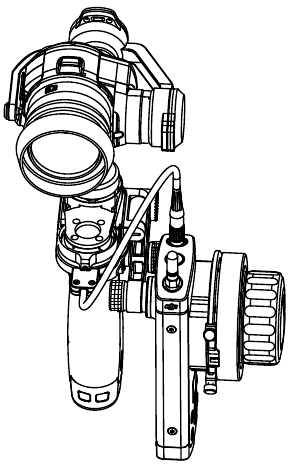

De gemonteerde Focus-afstandsbediening zou er zo uit moeten zien.

De DJI Focus-Osmo CAN-Bus-kabel kan worden gekocht in de officiële DJI Store. http://store.dji.com

Deze inhoud kan worden gewijzigd.
Als u vragen heeft over dit document, neem dan contact op met DJI door een e-mail te sturen naar DocSupport@dji.com.
