CAME S0002 - Keypad Selector-Switch Card Handleiding

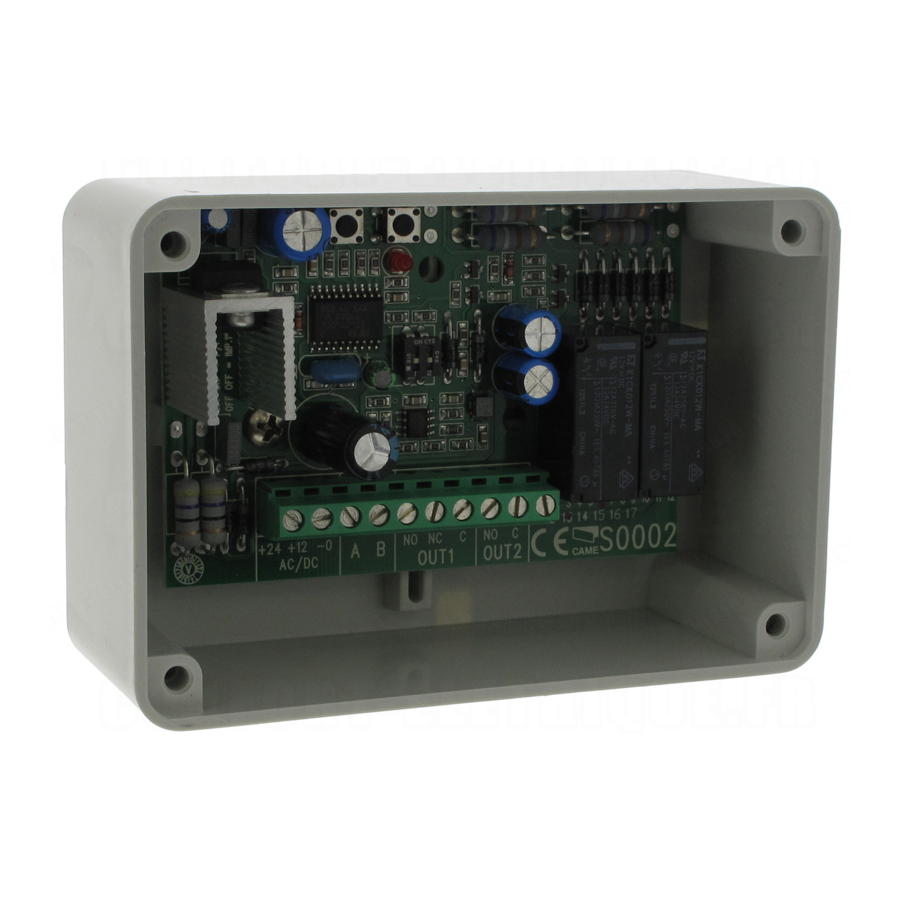

KAARTCOMPONENTEN

1. Memoriseerknop
2. LED-signaallampje
3. DIP-schakelaar voor het selecteren van functies
4. Aansluitklemmen

INSTALLATIE

De kaart kan zowel in het CAME-paneel als daarbuiten worden geplaatst, in een geschikte doos. .

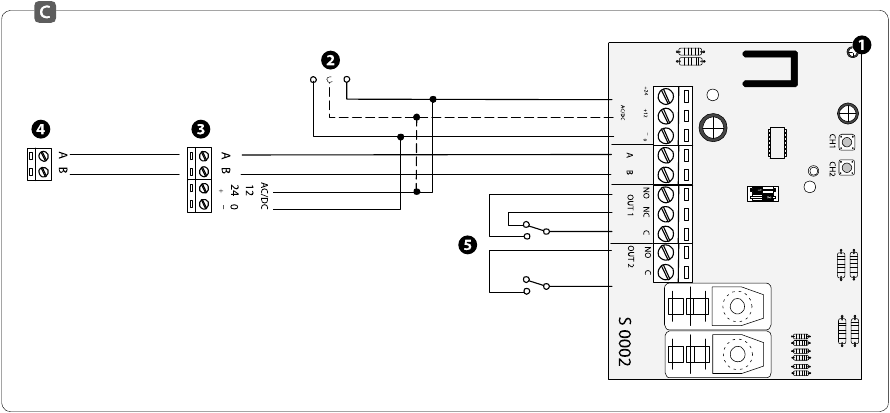

ELEKTRISCHE AANSLUITINGEN

• Maak alle aansluitingen zoals weergegeven in het diagram :
  • Kaart ;
  • Voeding 12/24 V ;
  • S5000 keypad terminals ;
  • S6000/S7000 keypad terminals ;
  • N.O. contacten uitgang: Maximaal vermogen 5 A-24 V ;
• voor de functie "OPEN ONLY" (Alleen openen) sluit u de klemmen C en N.O. van de kaart aan op de klemmen 2-3 van het bedieningspaneel; terwijl u voor de functie "OPEN-CLOSE-INVERT" (Openen-Sluiten-Inverteren) de klemmen C en N.O. van de kaart aansluit op de klemmen 2-7 van het bedieningspaneel.

N.B. Indien de kaart wordt gevoed door DC stroom, respecteer dan de + / - polariteiten.

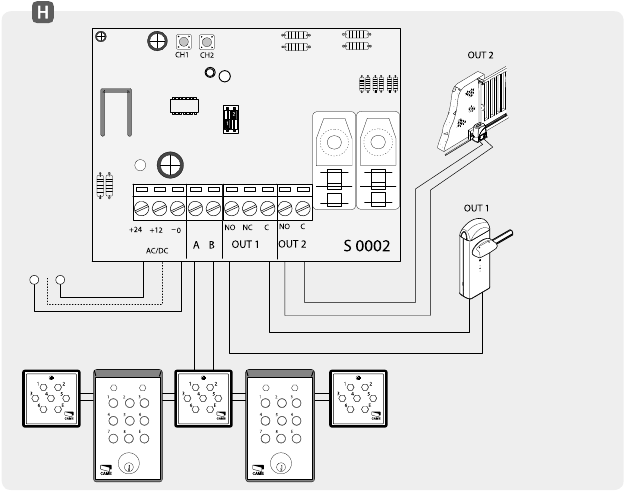

U kunt maximaal 5 keuzeschakelaars in parallelle modus aansluiten .

CODES MEMORISEREN

Na het maken van de elektrische aansluitingen:

1. toets de gewenste code in op het toetsenpaneel; zorg ervoor dat uw intervallen niet langer duren dan 10 seconden tussen de ene toetsaanslag en de volgende (anders moet u de procedure voor het memoriseren van de code herhalen);
2. druk op toets E op het toetsenpaneel;
3. memoriseer de code met betrekking tot de OUT1-uitgang door op de memoriseerknop te drukken. ;
4. herhaal de procedure voor OUT2 met een andere code. Memoriseer met behulp van de CH2-knop. ;

WERKING

• Toets de gememoriseerde code in; maximaal 5 code-memoriseringsfouten zijn toegestaan, daarna wordt de kaart ongeveer 1 minuut gedeactiveerd);
• druk op toets E op het toetsenpaneel .


N.B.: Wanneer u in de monostabiele modus werkt, houdt u knop E ingedrukt gedurende de gewenste tijd (aangehouden actie).

FUNCTIES SELECTEREN

Stel de dip-schakelaars in om de volgende functie op OUT1 te verkrijgen:

• MONOSTABIELE ;
• BI-STABIELE ;
• EEN-SECONDE IMPULS ;

Output OUT2 heeft altijd een één-seconde impuls.

TECHNISCHE GEGEVENS

VERKLARING

- Came Cancelli Automatici S.p. A. verklaart dat dit apparaat voldoet aan de essentiële eisen en andere relevante maatregelen die zijn vastgesteld in richtlijn 2006/95/CE 2004/108/CE.

Referentiecode om een origineel exemplaar aan te vragen: DDC E D006.

Ontmanteling en verwijdering - Voordat u gaat ontmantelen en verwijderen, dient u altijd het volgende te doen: controleer de toepasselijke wetgeving die specifiek is voor uw rechtsgebied.

De onderdelen van de verpakking (d.w.z. karton, plastic, enz.) zijn vast stedelijk afval en kunnen zonder veel problemen worden afgevoerd, simpelweg door ze te scheiden voor recycling.

Andere onderdelen (d.w.z. printplaten, zenderbatterijen, enz.) kunnen gevaarlijke stoffen bevatten. Deze moeten daarom worden overgedragen aan de speciaal geautoriseerde afvalverwerkingsbedrijven.

NIET IN DE NATUUR DUMPEN!

De gegevens en informatie in deze handleiding kunnen op elk moment en zonder voorafgaande kennisgeving worden gewijzigd.
