Iblinds v3 - Controllerhandleiding

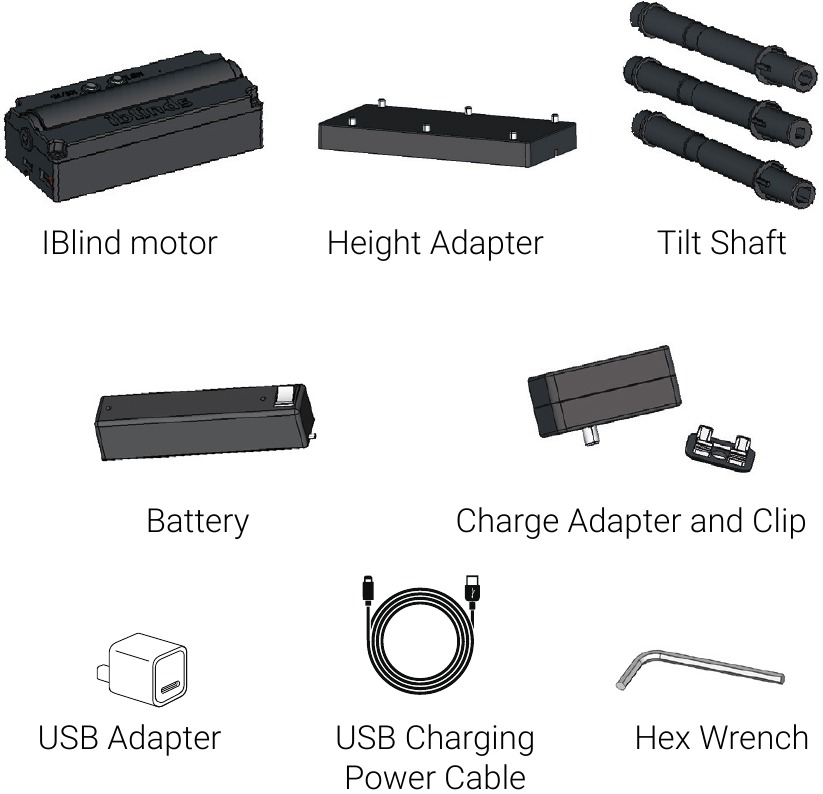

CHECKLIST

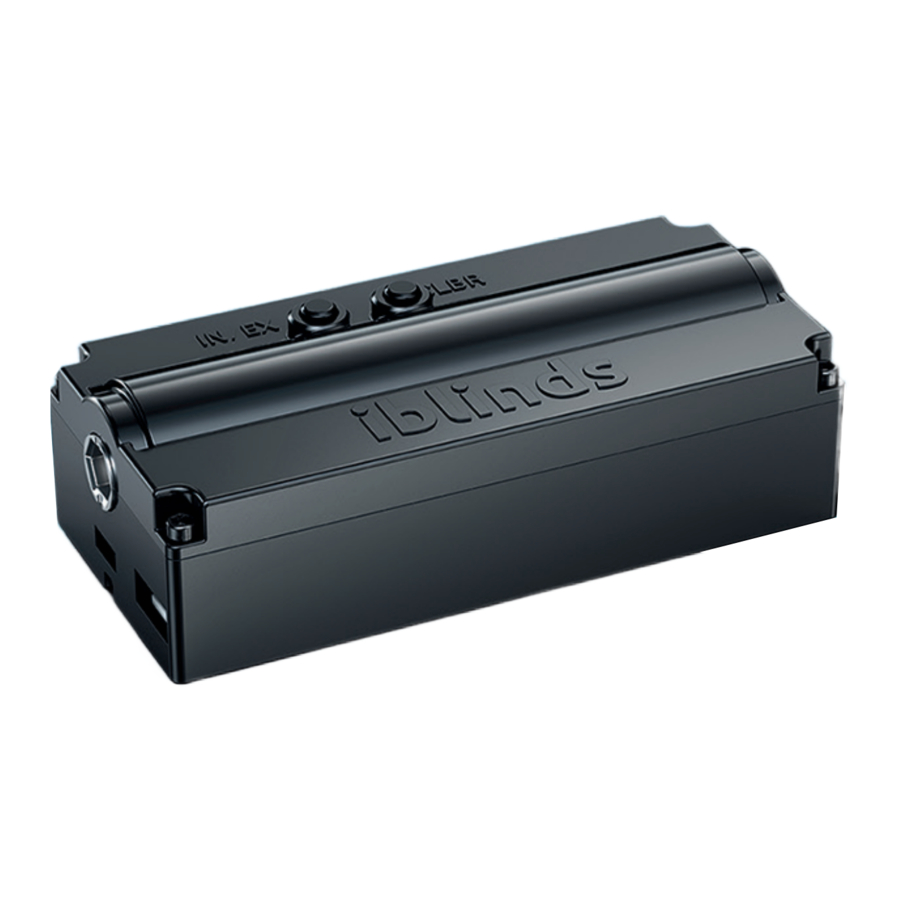

OVERZICHT

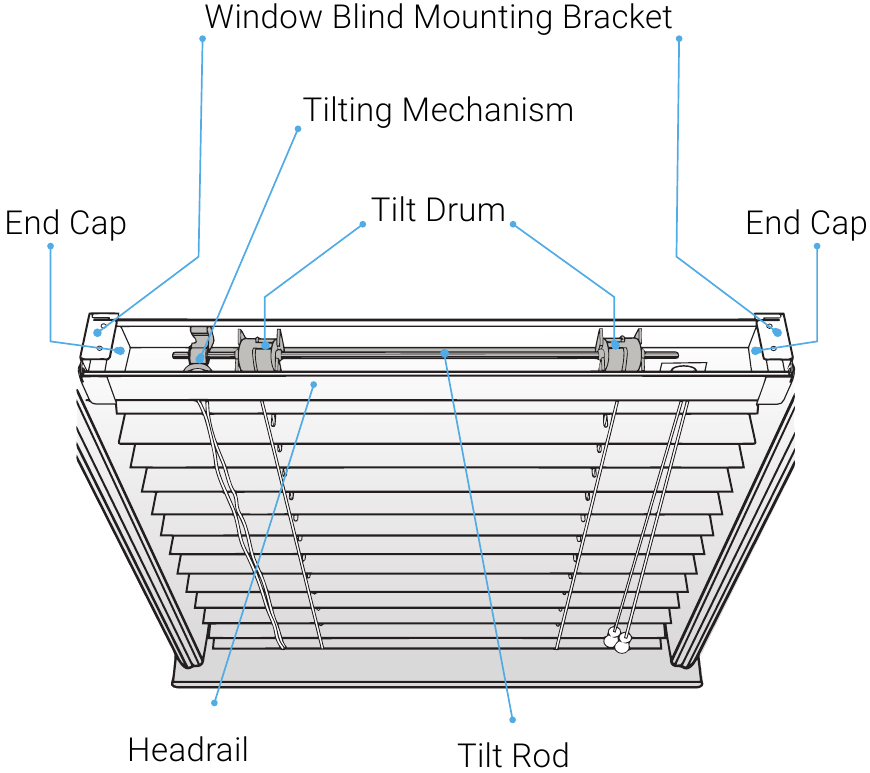

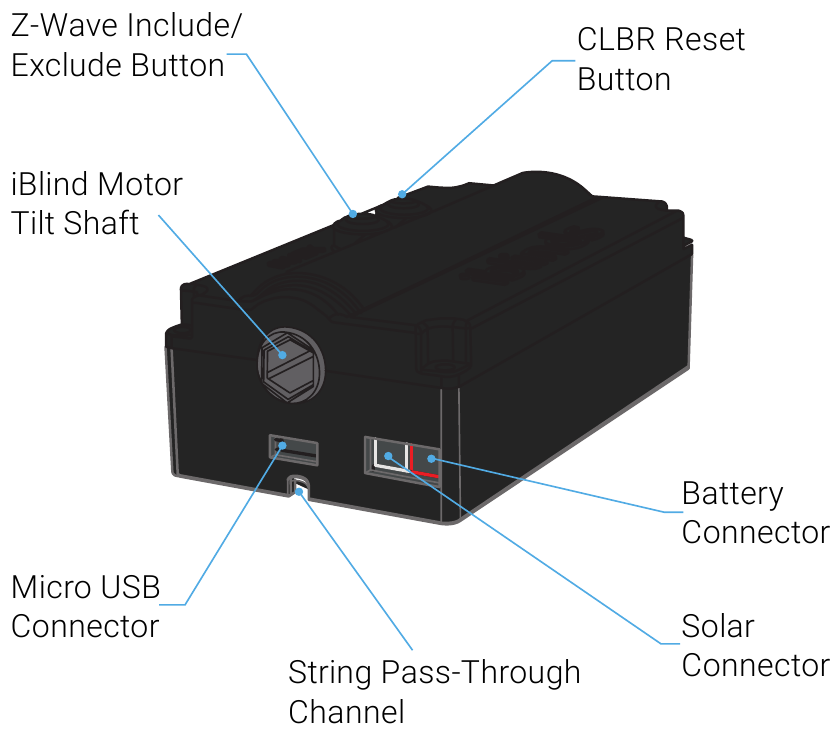

ONDERDELEN VAN DE RAAMBLINDERING

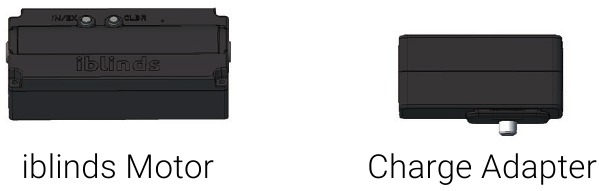

KNOPFUNCTIES
| KNOP | DRUK | FUNCTIE |
| IN /EX | 3 keer drukken | Z-Wave netwerk toevoegen / uitsluiten |
| IN /EX | 5 keer drukken | Z-Wave apparaat lokaal resetten |
| CLBR | 5 keer drukken | Herstarten |
| CLBR | 7-10 seconden ingedrukt houden | Alle Z-Wave parameters terugzetten naar de standaardwaarden |
| Laadadapter Drukknop | 1 keer drukken, loslaten en 5 seconden wachten | Schakel de blind tussen gesloten en de laatst open positie |
| Laadadapter Drukknop | 3 keer drukken | Z-Wave netwerk toevoegen / uitsluiten |
| Laadadapter Drukknop | 7-10 seconden ingedrukt houden | Handmatige kalibratie starten |

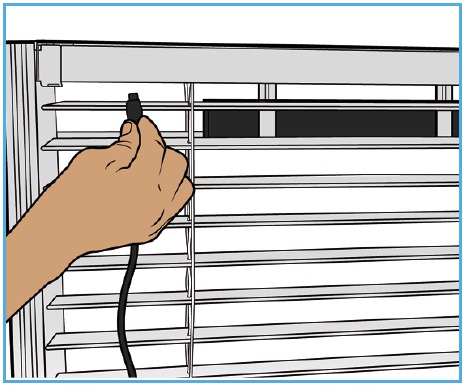

BATTERIJ OPLADEN
Laad de batterij op voor het eerste gebruik.

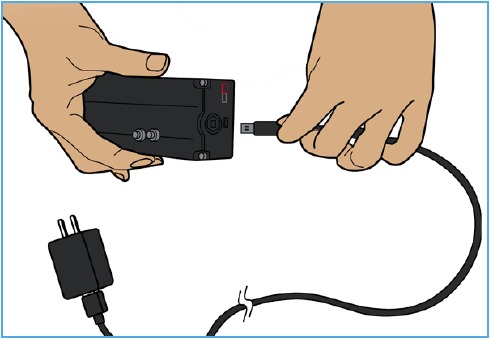

Sluit de batterijkabel aan op de rode batterijconnector. Sluit de USB-oplaadkabel aan op de Micro USB-connector. Zet de batterijschakelaar in de
AAN [I] positie. Steek de USB-voedingsadapter in het stopcontact.
De batterij is volledig opgeladen wanneer de groene LED brandt.
Gebruik de USB-kabel en voedingsadapter om de batterij ongeveer elke 5-6 maanden op te laden.

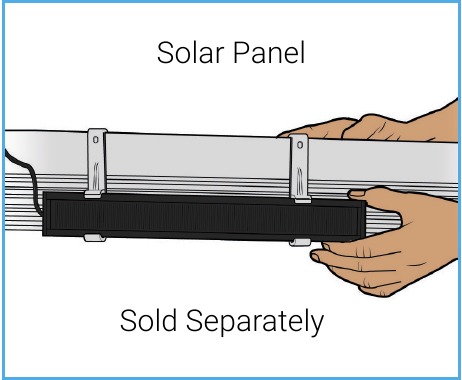

Het zonnepaneelaccessoire is een milieuvriendelijke en probleemloze methode om de batterij opgeladen te houden. Het gebruik van zonne-energie elimineert de noodzaak om elke 5-6 maanden handmatig op te laden.
| LED | AANDUIDING |
| (ROOD) | 5V USB of directe stroom is aangesloten |
| (GEEL) | Batterij in oplaadmodus |
| (GROEN) | Batterij is volledig opgeladen |
INSTALLATIE

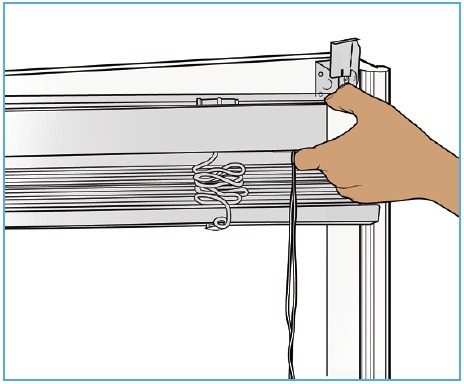

- Til de bestaande blind omhoog en verwijder deze van de muurbevestiging.
![INSTALLATIE - Stap 1]( "iblinds - v3 - INSTALLATIE - Stap 1")

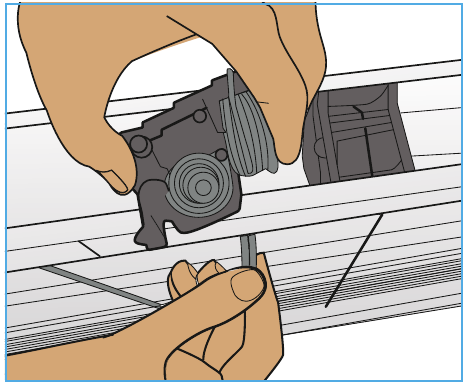

- Verwijder het bestaande kantelmechanisme.
![INSTALLATIE - Stap 2 - Verwijder het kantelmechanisme]( "iblinds - v3 - INSTALLATIE - Stap 2 - Verwijder het kantelmechanisme")
Z-WAVE APPARAAT SPECIFIEKE SLEUTEL (DSK) BELANGRIJKE MEDEDELING
Deze pagina bevat belangrijke Z-Wave S2 informatie over uw apparaat. U kunt de onderstaande QR-code scannen om rechtstreeks verbinding te maken met een Security 2 (S2) Z-Wave controller of de eerste 5 cijfers van de DSK invoeren indien hierom wordt gevraagd. Bewaar deze op een veilige plaats.
Z-Wave Apparaat Specifieke Sleutel (DSK)

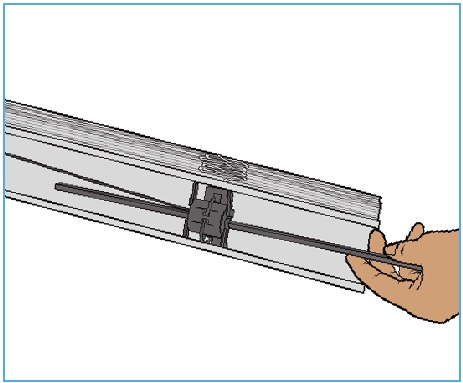

- Noteer, voordat u de kantelstang verwijdert, de huidige kantelpositie op elke kanteltrommel. Verwijder de kantelstang uit de bovenrail.
![INSTALLATIE - Stap 3 - Verwijder de kantelstang]( "iblinds - v3 - INSTALLATIE - Stap 3 - Verwijder de kantelstang")

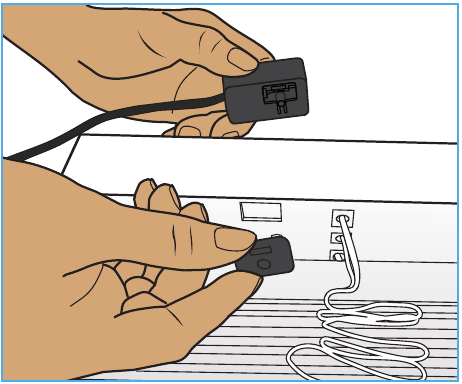

- Installeer de laadadapter in de bovenrail en bevestig de clip vanaf de onderkant. De draden moeten naar de buitenkant van de blind gericht zijn, met de micro USB-poort naar voren gericht.
![INSTALLATIE - Stap 4 - Installeer de laadadapter]( "iblinds - v3 - INSTALLATIE - Stap 4 - Installeer de laadadapter")
Wanneer u uw iblinds-motor van een eerdere versie upgradet, is het belangrijk om de laadadapter te gebruiken die bij de nieuwe kit is inbegrepen. Het gebruik van de oude laadadapter kan schade aan de elektronica veroorzaken.

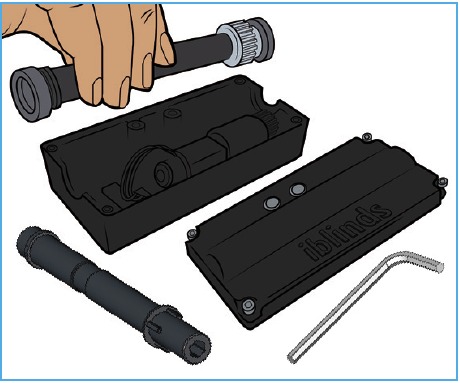

- Selecteer de kantelas die overeenkomt met de grootte en vorm van de kantelstang. Als de standaard geïnstalleerde kantelas op uw kantelstang past, ga dan verder met stap 6. Zo niet, verwijder dan het deksel met de meegeleverde inbussleutel en installeer de juiste kantelas. Plaats het deksel terug.
![INSTALLATIE - Stap 5 - Het deksel vervangen]( "iblinds - v3 - INSTALLATIE - Stap 5 - Het deksel vervangen")
- Sluit de batterijkabel aan op de rode BAT-poort. Sluit de laadadapterkabel aan op de USB-poort. Als u het zonnepaneel hebt, sluit u de zonnepaneeladapterkabel aan op de witte SLR-poort.
![INSTALLATIE - Stap 6]( "iblinds - v3 - INSTALLATIE - Stap 6")
Voor meer informatie over voedingsopties kunt u onze support website bezoeken - support.myiblinds.com - Installeer de iBlind-motor in de bovenrail van de blind met de knoppen aan de achterkant.
![]()
Zorg ervoor dat de kantelas is uitgelijnd met de kantelstanggaten in de kanteltrommels. Gebruik indien nodig de meegeleverde hoogteadapter.

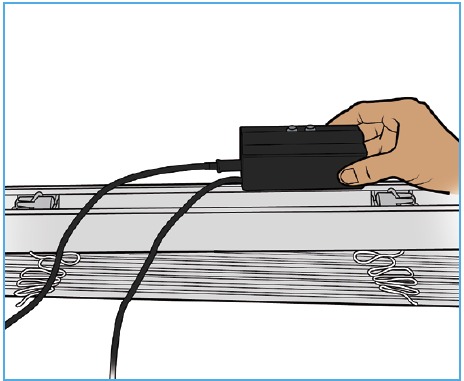

![INSTALLATIE - Stap 7 - De motor installeren]( "iblinds - v3 - INSTALLATIE - Stap 7 - De motor installeren")

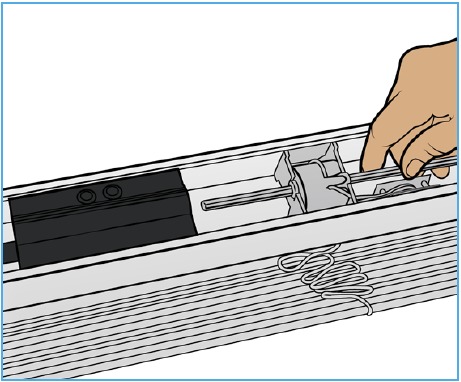

- Plaats de kantelstang terug en draai deze om door de as te gaan. Zorg ervoor dat alle kanteltrommels in dezelfde richting blijven staan. Als de kanteltrommels niet goed zijn uitgelijnd, kunnen de lamellen schuin komen te staan of kunnen de jaloezieën beschadigd raken.
![INSTALLATIE - Stap 8 - Plaats de kantelstang terug]( "iblinds - v3 - INSTALLATIE - Stap 8 - Plaats de kantelstang terug")
- Stop de kabels voorzichtig in de bovenrail. Zorg ervoor dat de verborgen kabels zo worden geleid dat ze de kantelstang of een van de andere bewegende mechanismen in de bovenrail niet hinderen.
![INSTALLATIE - Stap 9]( "iblinds - v3 - INSTALLATIE - Stap 9")
- Volg de instructies van uw Z-Wave controller om deze in de inclusiemodus te plaatsen. Zorg ervoor dat de batterij AAN [I] staat.
![]()

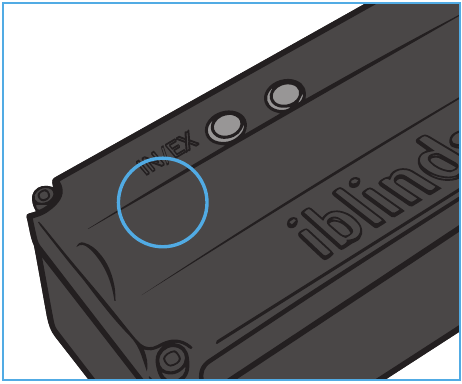

Druk 3 keer op de IN/EX knop en wacht tot het apparaat is ontdekt en is toegevoegd aan het Z-Wave netwerk.
Als uw Z-Wave Controller S2-encryptie ondersteunt, voert u de eerste 5 cijfers van DSK in de interface van uw Controller in als hierom wordt gevraagd. De DSK is te vinden op de onderkant van de iblinds motor, de doos en op de achterpagina van deze Quick Start Guide.
- Installeer de blind in de raambevestigingen en laat de blinds zakken.
AANPASSINGSPARAMETERS
| PARAMETER | VOORKEUR NAAM | BESCHRIJVING | STANDAARD | WAARDEN |
| 1 | Sluitingsinterval | Wordt gebruikt voor automatische kalibratie eindpuntdetectie van grote blinds. Een kleinere waarde zorgt ervoor dat de lamellen strakker sluiten. | 0x16 (22) | 0x0F - 0x1E (15-30) |
| 2 | Omgekeerde Richting | Wordt gebruikt om de richting van de lamellen om te keren. | 0 (voorwaarts) | 0,1 |
| 3 | Rapport Uitschakelen | Wordt gebruikt om Z-Wave Rapport uit te schakelen. Dit is handig voor systemen die iblinds onmiddellijk polen na het verzenden van een positieopdracht. Schakel uit als een onmiddellijke Z-Wave GET opdracht ertoe leidt dat de iblinds-motor niet goed functioneert. | 0 (Onwaar) | 0,1 |
| 4 | Standaard AAN Waarde | Wordt gebruikt om het standaard AAN niveau in te stellen -Standaardwaarde voor AAN = 50% (0x32). Wijzig deze waarde als u de AAN-drukknop van de laadadapter of de Z-Wave Binary Switch AAN standaardwaarde wilt wijzigen. | 0X32 (50) | 0x01 -0x63 (1-99) |
| 5 | Gereserveerd | |||
| 6 | Snelheid | Wordt gebruikt om de standaard blindsnelheid in te stellen. 0 = Geen vertraging. Hoe groter de waarde, hoe lager de snelheid. Opmerking: Een Z-Wave MultiLevel Switch opdracht verzonden met een Duurwaarde > 0 overschrijft altijd de snelheidsparameter. | 0 | 0-100 |
ONDERSTEUNING
Voor specifieke hubondersteuning, video's, tips voor probleemoplossing en een link naar ons communityforum kunt u onze online support site bezoeken - support.myiblinds.com
Als u vragen heeft of extra ondersteuning nodig heeft, kunt u een verzoek indienen via ons contactformulier - myiblinds.com/pages/contact
Volg ons op onze Sociale Media
@myiblinds
@iBlinds
@Myiblinds
©HAB Home Intelligence, LLC.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Iblinds v3 - Controllerhandleiding
