Edifier Tick Tock Dock - Docking Alarm Clock Speaker System Handleiding

Belangrijke veiligheidsinstructie

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

Dank u voor de aankoop van dit Edifier product. Al generaties lang probeert Edifier producten met luidsprekers te leveren die voldoen aan de behoeften van onze eindklanten, zelfs de meest veeleisende. Dit product kan een geweldige geluidsprestatie toevoegen aan uw home entertainment, persoonlijke computer en mini-home theater. Lees deze handleiding zorgvuldig door om het beste uit dit systeem te halen.

De bliksemflits met pijlpunt in de driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

RISICO OP ELEKTRISCHE SCHOK! NIET OPENEN
Om het risico op elektrische schokken te voorkomen, mag u de kap (of achterkant) niet verwijderen. Geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud alleen over aan gekwalificeerd servicepersoneel.

Het uitroepteken in de driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
13. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
14. De NETSTEKKER of een apparaatkoppeling wordt gebruikt als ontkoppeling, het ontkoppelingsapparaat moet gemakkelijk bedienbaar blijven.

Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.

Correcte verwijdering van dit product. Deze markering geeft aan dat dit product niet met ander huishoudelijk afval in de hele EU mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u het op verantwoorde wijze te recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Gebruik de retour- en inzamelsystemen om uw gebruikte apparaat terug te brengen of neem contact op met de winkel waar u het product hebt gekocht. Zij kunnen dit product meenemen voor milieuvriendelijke recycling.

Deze apparatuur is een Klasse II of dubbel geïsoleerd elektrisch apparaat. Het is zo ontworpen dat het geen veiligheidsverbinding met de elektrische aarde vereist.

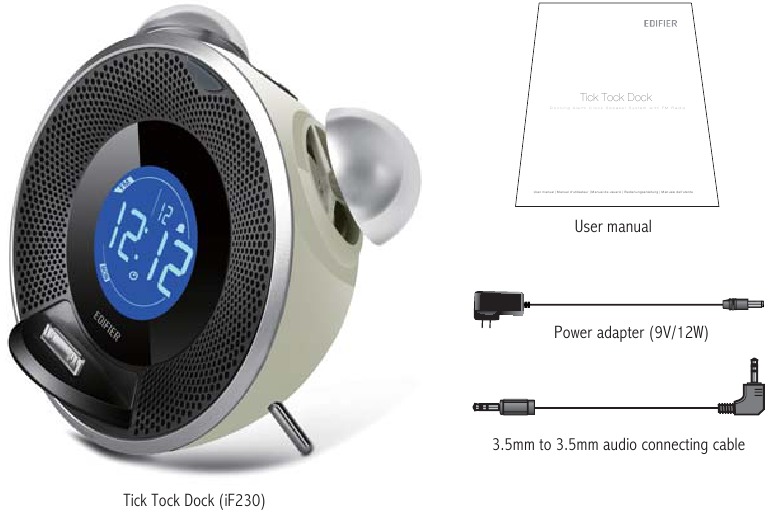

Pak de doos uit

Inhoud van de doos:

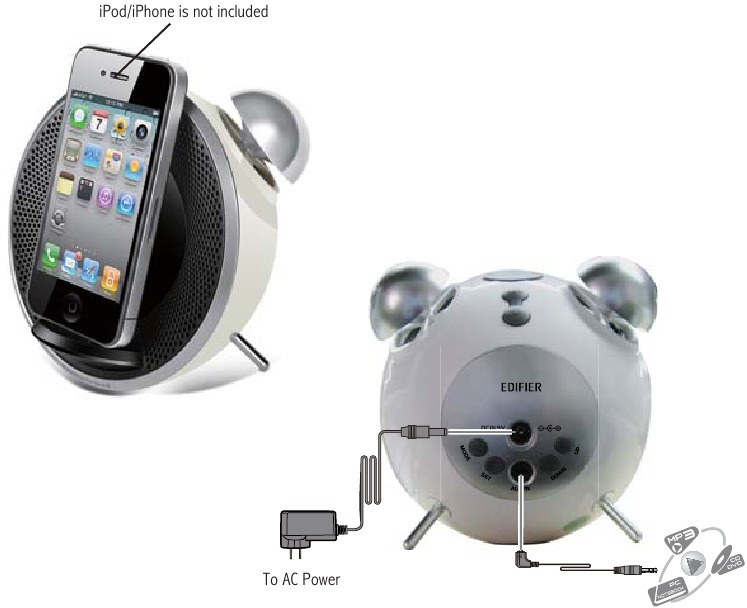

Connectiviteit

Illustraties

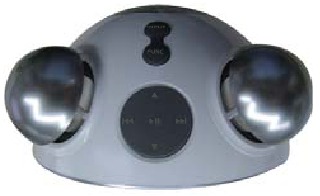

Bovenaanzicht

Knop	Audiobron	Druk om	Ingedrukt houden om
	FM	Dempen; werkt met "FUNC" om kanalen te zoeken en FM-regio te selecteren	Schakelen tussen stand-by en afspeelmodus
	iPod	"Play/Pause" (Afspelen/Pauzeren)
	AUX	Dempen
	FM	Zoek automatisch naar kanalen; vorige / volgende opgeslagen kanalen	Schakelen tussen zoeken en voorkeurstoegang
	iPod	Naar vorig / volgend nummer springen	Snel terugspoelen / vooruitspoelen in het huidige nummer
	AUX	N/A	N/A
	FM / iPod / AUX	Volume omhoog / omlaag	Volume omhoog / omlaag
	FM	Toegang tot FM-functies: start automatisch zoeken en selecteer radio regio	Schakel het alarm uit wanneer de wekker afgaat
	iPod	N/A	iPod synchroniseren
	AUX	N/A	N/A
	FM / iPod / AUX	Selecteer audio-ingang: FM → iPod → AUX → FM	N/A

Opmerking:

1. Wanneer het systeem in STBY (stand-by) modus staat, houdt u een knop van ingedrukt om het systeem te activeren naar de werkmodus.
2. Houd een andere knop dan INPUT ingedrukt om het alarm uit te schakelen wanneer het alarm afgaat.
3. Druk op een knop om het alarm in de sluimerstand te zetten wanneer het alarm afgaat, en het alarm gaat na 10 minuten opnieuw af.

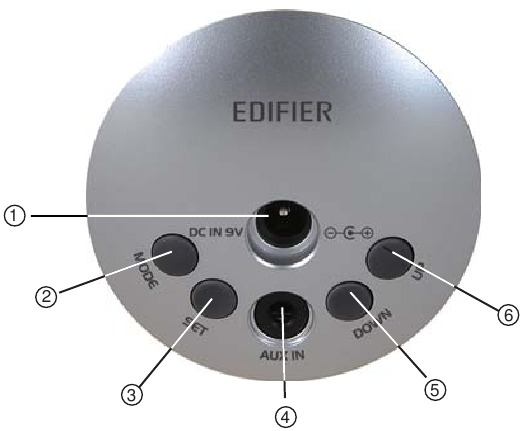

Illustraties (Knoppen op het achterpaneel)

1. DC IN 9V: Aansluiten op de voedingsadapter
2. MODE: Selecteer tijdinstelling, wekker en slaaptijd
3. SET: Werkt met MODE om tijd, wekker en slaaptijd in te stellen
4. AUX IN: AUX-ingang (PC-geluidskaart, MP3, MP4, iPod/iPhone, enz.)
5. DOWN: Werkt met SET om instellingen te verlagen
6. UP: Werkt met SET om instellingen te verhogen

Inschakelen

Sluit de meegeleverde adapter (9V/12W) aan op DC IN 9V op het achterpaneel van de luidspreker. Steek de voedingsadapter in het stopcontact, het systeem wordt ingeschakeld.

Operationele handleiding voor FM

FM-regio selecteren

In FM-modus:

1. Houd FUNC lang ingedrukt: LCD-scherm toont "LOC.";
2. Druk op : selecteer FM-regio uit: FULL, EU (China/Europa), ASIA, JP (Japan), US (Verenigde Staten), AUS (Australië).

Kanalen zoeken en voorkeurzenders instellen

In actieve modus:

Druk op FUNC: LCD-scherm toont "SECH";

1. Druk op : start automatisch zoeken in het bereik van 87,5-108MHz (JP: 76,0MHz~90,0MHz);
2. Druk op : selecteer een van de voorkeurzenders (maximaal 24 voorkeurzenders).

LCD-scherm toont "TUNE", druk op om kanalen te zoeken met een stapfrequentie van 0,1 MHz.

AUX-ingang

1. Sluit de AUX IN op het achterpaneel aan op een PC-geluidskaart, MP3, MP4 of andere audiobron met de 3,5 mm naar 3,5 mm audiokabel.
2. Druk op INPUT om AUX-ingang te selecteren om de muziek af te spelen.

iPod/iPhone-ingang

1. Sluit iPod /iPhone (MP3- of WMA-formaat audiobron) aan op het dock
2. Druk op INPUT om iPod-ingang te selecteren om muziek af te spelen.

Opmerking: de Tick Tock Dock synchroniseert automatisch de tijd die is ingesteld op uw iPod/iPhone. FM-radio kan ook worden bediend met behulp van de iPod FM Radio applicatie.

Resetten

In dempmodus:

1. Houd FUNC ingedrukt, het LCD-scherm toont het systeemversienummer;
2. Druk op om het systeem te resetten. De 24 voorkeurzenders worden gewist, de tijd toont 1 januari 2011, het alarm is uitgeschakeld en de alarmtijd is "00:00", de slaaptijd toont "00" en de audio-ingang is FM, het volumeniveau is 15. Na het voltooien van de reset keert het systeem terug naar de STBY (stand-by) modus.

Tijd- en wekker instellingshandleiding

Tijd instellen

1. Druk op "MODE" om de tijdinstelling te openen;
2. Druk op "SET" om achtereenvolgens de uur-, minuut-, jaar-, maand-, dag- en 12-uurs / 24-uurs klokinstellingen te openen
3. De geselecteerde instelling knippert
4. Druk op UP / DOWN om de instelling aan te passen.

Alarm instellen

1. Druk op "MODE" om de alarminstelling te openen
2. Druk op "SET" om achtereenvolgens de alarmindex, alarm aan/uit, uur, minuut, alarmbron, alarmvolume te openen
3. Druk op UP / DOWN om de instelling aan te passen. Er zijn 5 beschikbare alarmen.

• Het alarm duurt 5 minuten zodra het wordt geactiveerd, de sluimertijd is 10 minuten.
• Het alarm wordt drie keer geactiveerd en werkt in deze volgorde als er geen bewerking is wanneer het alarm afgaat: Alarm-Sluimeren-Alarm-Sluimeren-Alarm-STBY

Slaapinstelling

1. Druk op "MODE" om de slaapinstelling te openen,
2. Druk op "SET" om de sleeptimer in te schakelen, de cijfers van de sleeptimer knipperen
3. Druk op UP / DOWN om de sleeptijd in te stellen (Zeven instellingen: 15min, 30min, 45min, 60min, 75min, 90min en sleeptimer uit).

Opmerking:

1. Het systeem toont de tijdweergave als er binnen 30 seconden geen bewerking is.
2. De slaapinstelling is de tijd die is opgegeven voor het afspelen van muziek voordat de Tick Tock Dock automatisch naar de stand-by modus gaat.

Specificaties

Uitgangsvermogen: RMS 4.5W×2 (THD+N=10%, f0=1KHz)
Signaal-ruisverhouding: ≥80 dBA
Vervorming: ≤ 0.5% (@½ uitgang)
Frequentiebereik: 70Hz-20KHz
Ingangstype: AUX/FM/iPod
Ingangsgevoeligheid: 750 mV ± 50mV
Aanpassing: Knoppen op de boven- en achterkant van de luidspreker
Luidsprekereenheid: 1½ inch (40 mm), magnetisch afgeschermd, 8 ohm
Afmeting: 130(B) × 126(H) × 89(D) mm
Netto gewicht: ca. 0.5 kg
Bruto gewicht: ca. 0.6kg

Probleemoplossing

• Niet alle luidsprekers functioneren:
  Controleer eerst of de luidsprekerkabels goed zijn aangesloten; controleer vervolgens of de Line-in connectoren zijn omgedraaid; controleer ook of de audiobron defect is.
• Een satellietluidspreker functioneert niet bij het afspelen van een CD vanaf de computer:
  Dit soort verschijnselen komt vaak voor bij nieuwe computersystemen waarbij een satelliet niet functioneert bij het afspelen van een CD, maar het systeem prima werkt bij het afspelen van WAV-bestanden. Dit komt voornamelijk door de verkeerde aansluiting van de CD-ROM en de geluidskaart, waardoor een kanaal van het signaal is kortgesloten naar de aarde.
  Raadpleeg de handleiding van de CD-ROM en de geluidskaart om de draadverbinding aan te passen.
• Systeem werkt helemaal niet:
  1. Controleer of de stroom is aangesloten en of het stopcontact is ingeschakeld.
  2. Controleer of het systeem in STBY-modus staat.
  3. Controleer of het hoofdvolume op minimum staat
  4. Controleer of de audio-ingangskabel correct is aangesloten
  5. Controleer of er een signaal is van de audiobron

Als u verdere vragen of opmerkingen heeft over Edifier producten:
Bezoek onze website op: www.edifier.com, of e-mail Edifier Support voor verdere assistentie op: main@edifier.com, Als u dat liever heeft, kunt u telefonisch contact met ons opnemen, gratis: 1-877-EDIFIER (334-3437).
Handleiding editie 1.0, augustus 2011
IB-200-M02300-03
Edifier International Ltd.,
Suite 1610
16th Floor, Tower II,
Lippo Centre,
89 Queensway Hong Kong
Tel: +852 2522 6989 Fax: +852 2522 1989 www.edifier-international.com
2011 Edifier International Limited. Alle rechten voorbehouden. Gedrukt in China

LET OP:
Voor de behoeften van technische verbetering en systeemupgrade kunnen de hierin opgenomen informatie van tijd tot tijd zonder voorafgaande kennisgeving worden gewijzigd.
Producten van Edifier worden aangepast voor verschillende toepassingen. Afbeeldingen en illustraties die in deze handleiding worden getoond, kunnen enigszins afwijken van het werkelijke product. Als er een verschil wordt geconstateerd, prevaleert het werkelijke product
