Frient Entry Sensor Pro - Handleiding beveiligingssensor

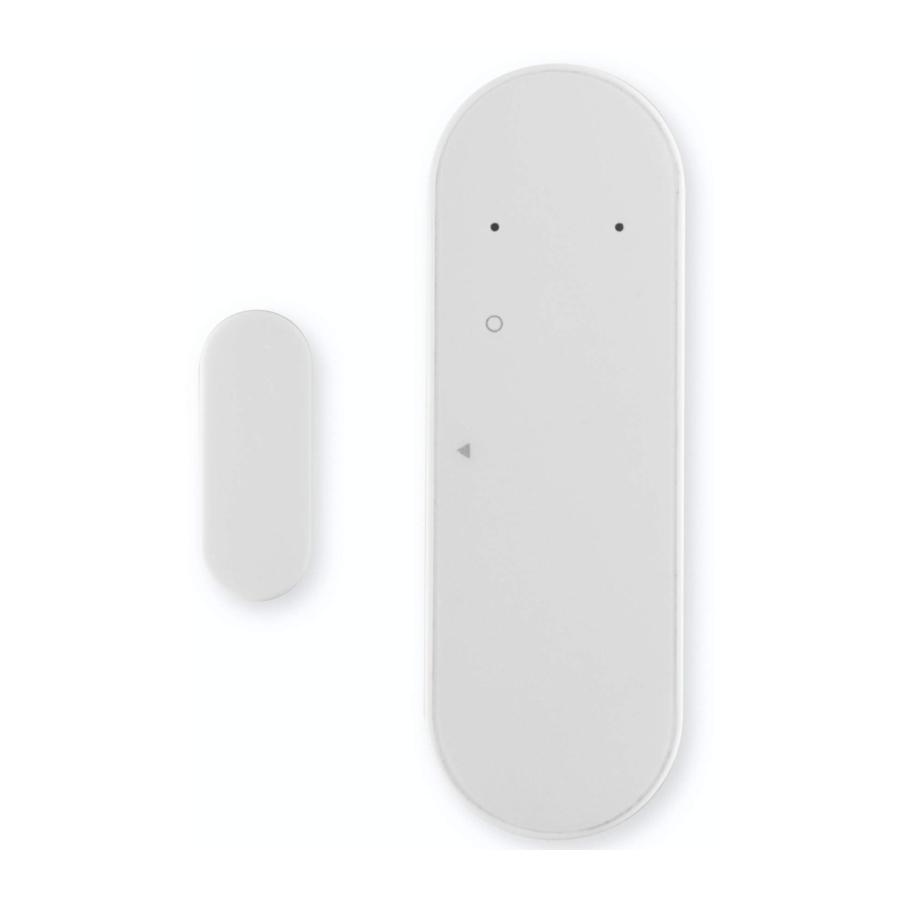

Productomschrijving

De entry sensor detecteert en rapporteert het openen en sluiten van deuren en ramen. Eenvoudig te installeren op elke deur of raam, de sensor activeert een signaal wanneer deze geopend wordt. Dit laat je weten wanneer een kamer wordt betreden, of een raam of deur open is blijven staan, enz.

Voorzorgsmaatregelen

• Bij het verwijderen van de kap voor het vervangen van de batterij - elektrostatische ontlading kan elektronische componenten binnenin beschadigen.
• Monteer de sensor altijd binnenshuis, aangezien de sensor niet waterdicht is.
• Plaats de sensor niet in de buurt van magnetische of elektromagnetische velden. Dit apparaat bevat een magneet. De magneet creëert een magnetisch veld dat schade kan veroorzaken aan harde schijven van computers, magneetkaarten, gegevensopslagapparaten, gehoorapparaten en luidsprekers, bijvoorbeeld. Daarom raden we je ten zeerste aan om de magneet nooit in de buurt van elektronische apparaten te plaatsen.

Aan de slag

1. Open de behuizing van het apparaat door de sluiting aan de bovenkant van het apparaat in te drukken om het voorpaneel van de achterkant te verwijderen.
   a.

2. Plaats de meegeleverde batterijen in het apparaat, met inachtneming van de polariteiten
3. Sluit de behuizing
4. De entry sensor begint nu (maximaal 15 minuten) te zoeken naar een Zigbee-netwerk om mee te verbinden.
5. Zorg ervoor dat het Zigbee-netwerk open is voor het toevoegen van apparaten en de entry sensor accepteert.
6. Terwijl de entry sensor zoekt naar een Zigbee-netwerk om mee te verbinden, knippert de rode LED.
   b.

7. Wanneer de rode LED niet meer knippert, is de entry sensor succesvol verbonden met het Zigbee-netwerk.

Plaatsing

• Plaats de sensor binnenshuis bij een temperatuur tussen 0-50°C.
• De magneet moet aan die kant van de sensor worden geplaatst die is gemarkeerd met een kleine driehoek.
• De magneet en de sensor moeten ook in de dikte zo veel mogelijk uitgelijnd/gecentreerd zijn op een vergelijkbaar niveau.
• In geval van een zwak of slecht signaal, wijzig de locatie van de entry sensor of versterk het signaal met een slimme stekker.

Montage

• Reinig het oppervlak voor de montage.

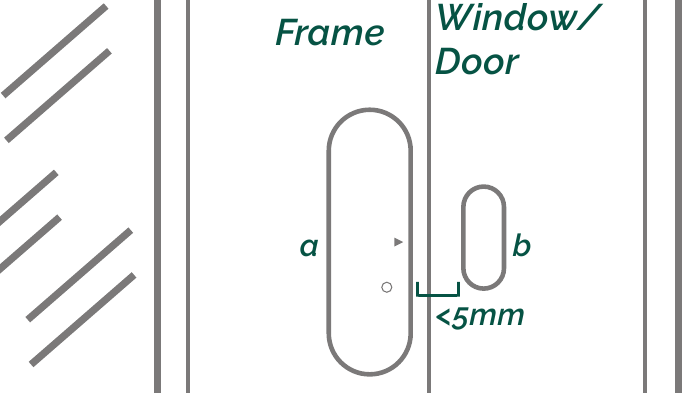

• De entry sensor (a) moet op het frame worden gemonteerd met behulp van de dubbelzijdige tape, die al op de achterkant van de sensor en magneet is aangebracht. Druk stevig aan om de sensor vast te zetten.
  c.

• De magneet (b) moet op de deur of het raam worden gemonteerd, niet verder dan 5 mm van de pijl op de sensor.
• Er zijn veel manieren om de sensor en magneet te monteren, aangezien ramen en deuren sterk variëren. Het belangrijkste is dat de magneet zo dicht mogelijk bij het punt op de sensor wordt geplaatst dat wordt aangegeven door de grijze pijl.
  d.

• De sensor en de magneet kunnen op afzonderlijke driedimensionale vlakken worden geplaatst, hoewel dit de maximale toegestane afstand beïnvloedt. De magneet kan ook met de zijkant naar de sensor gericht worden geplaatst of evenwijdig eraan zitten.

Testen

Je kunt testen of de positionering van de sensor en de magneet correct is door te controleren of het groene lampje op de entry sensor knippert wanneer je het raam/de deur opent of sluit.

Resetten

Resetten is nodig als je je entry sensor wilt verbinden met een andere gateway of als je een fabrieksreset moet uitvoeren om afwijkend gedrag te elimineren.

De resetknop is gemarkeerd met de kleine ring aan de voorkant van de sensor.

STAPPEN VOOR HET RESETTEN

1. Houd de resetknop ongeveer 14-16 seconden ingedrukt.
2. Terwijl je de knop ingedrukt houdt, knippert de LED eerst één keer, dan twee keer achter elkaar en ten slotte meerdere keren achter elkaar.
   e.

3. Laat de knop los terwijl de LED meerdere keren achter elkaar knippert.
4. Nadat je de knop hebt losgelaten, toont de LED één lange flits en is het resetten voltooid.

Modi

ACTIVERINGSMODUS

Een enkele groene flits betekent dat de sensor en de magneet van elkaar af bewegen of naar elkaar toe bewegen.
f.

GATEWAY ZOEKEN MODUS

Rode flitsen elke seconde gedurende een langere periode, betekent dat het apparaat naar een gateway zoekt.

VERBROKEN VERBINDING MODUS

Wanneer de rode LED 3 keer knippert, betekent dit dat het apparaat geen verbinding heeft kunnen maken met een gateway.

BATTERIJ BIJNA LEEG MODUS

Twee opeenvolgende rode LED-flitsen elke 60 seconden, betekent dat de batterij moet worden vervangen.

Probleemoplossing

• Als de entry sensor niet werkt wanneer het raam of de deur geopend wordt, is de waarschijnlijke oorzaak een defecte batterij. Vervang de batterijen als ze versleten zijn.
• In geval van een slecht of zwak signaal, wijzig de locatie van de entry sensor. Anders kun je je gateway verplaatsen of het signaal versterken met een slimme stekker.
• Als het zoeken naar een gateway is verlopen, zal een korte druk op de knop het opnieuw starten.

Batterij vervangen

EXPLOSIEGEVAAR INDIEN BATTERIJEN WORDEN VERVANGEN DOOR EEN ONJUIST TYPE. GOOI DE BATTERIJEN WEG VOLGENS DE INSTRUCTIES.

Bij het verwijderen van de kap voor het vervangen van de batterij - Elektrostatische ontlading (Electrostatic Discharge (ESD)) kan elektronische componenten binnenin beschadigen

1. Open de behuizing van het apparaat door de sluiting aan de bovenkant van het apparaat in te drukken om het voorpaneel van de achterkant te verwijderen.
2. Vervang de batterijen met inachtneming van de polariteiten. De entry sensor gebruikt 2xAAA-batterijen.
3. Sluit de behuizing.
4. Test de entry sensor.

Overige informatie

Let op de lokale voorschriften over informatie aan je verzekeringsmaatschappij met betrekking tot geïnstalleerde entry sensors.

Afvalverwerking

Voer het product en de batterij aan het einde van de levensduur op de juiste manier af. Dit is elektronisch afval dat moet worden gerecycled.

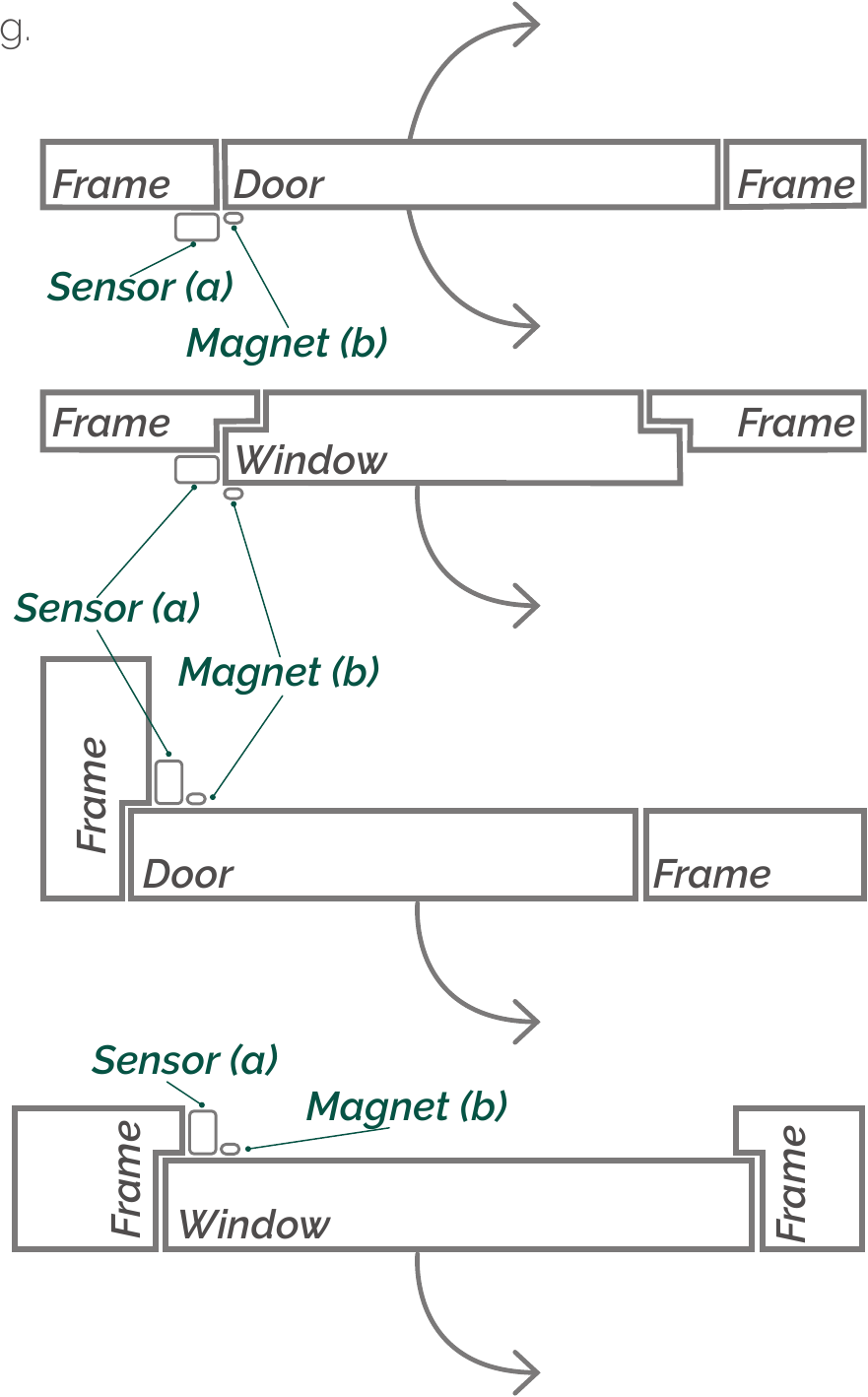

Voorbeelden van plaatsing - bovenaanzicht

• De meest ideale afstand tussen de sensor en de magneet is 0,2-0,5 cm.
• Houd er rekening mee dat op een magnetisch oppervlak (bijv. metalen deur) de afstand tussen de sensor en de magneet 0,1-0,3 cm moet zijn.

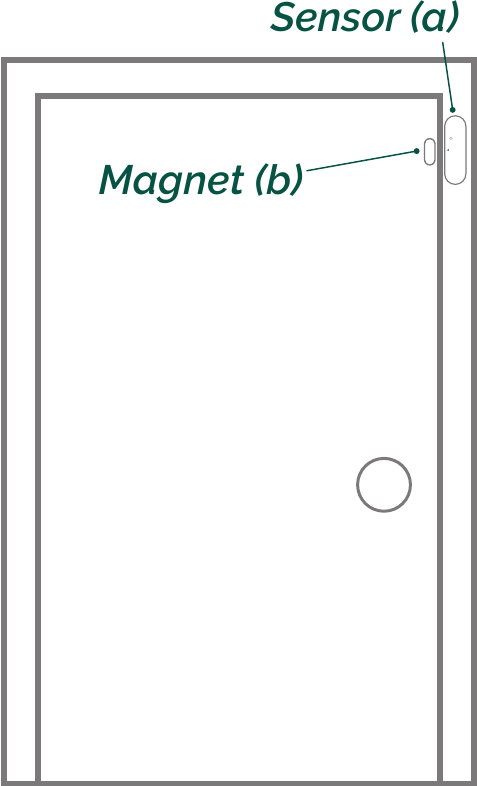

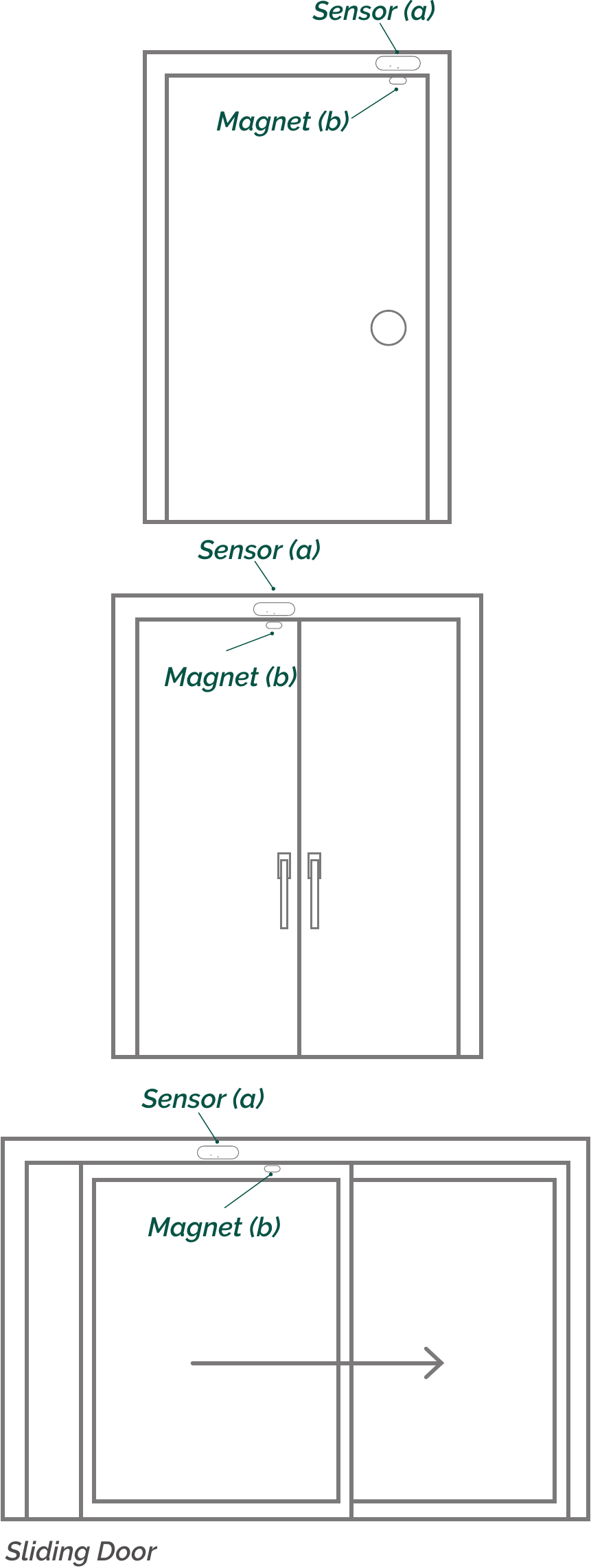

Voorbeelden van plaatsing - deuren

h.

• Zorg ervoor dat je de sensor op het frame monteert om de elektronica te beschermen tegen zware trillingen.
• De sensor en magneet moeten aan de kant tegenover het scharnier/draaipunt worden gemonteerd.
• Let goed op de pijl die op de sensor is gedrukt. Deze moet zo worden georiënteerd dat hij naar de magneet wijst. De afstand tussen de twee mag niet groter zijn dan 5 mm.

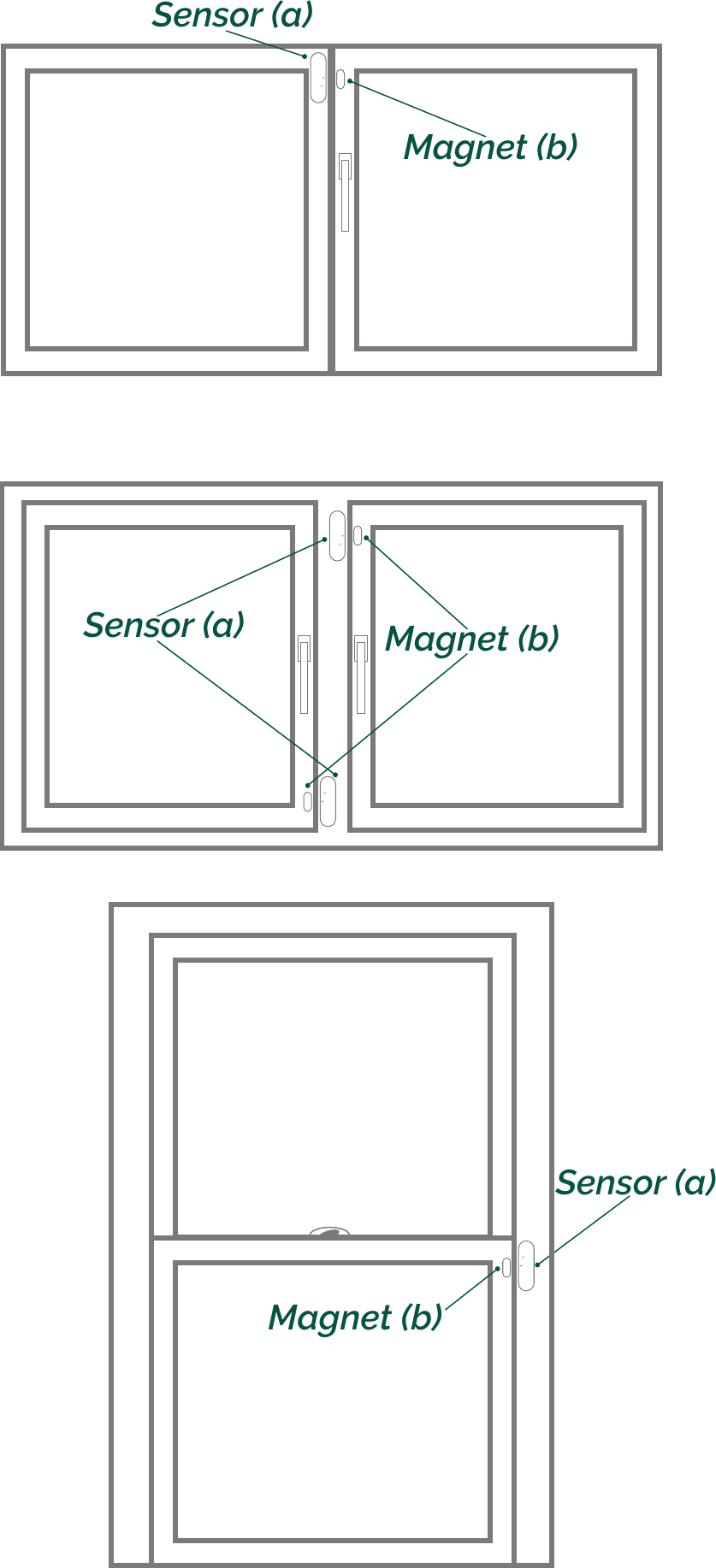

Voorbeelden van plaatsing - ramen

i.

• Zorg ervoor dat je de sensor op het frame monteert om de elektronica te beschermen tegen zware trillingen.
• De sensor en magneet moeten aan de kant tegenover het scharnier/draaipunt worden gemonteerd.
• Als het raam open schuift, kunnen de sensor en de magneet eventueel op meerdere posities worden gemonteerd, maar de sensor moet altijd op het frame worden geplaatst.
• Let goed op de pijl die op de sensor is gedrukt. Deze moet zo worden georiënteerd dat hij naar de magneet wijst. De afstand tussen de twee mag niet groter zijn dan 5 mm.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
