Pro-Ject Audio Systems Pre Box S2 Digital - Voorversterker Handleiding
Om maximale prestaties en betrouwbaarheid te bereiken, dient u deze gebruiksaanwijzing zorgvuldig te bestuderen.
Waarschuwing voor een gevaar voor de gebruiker, het apparaat of mogelijk misbruik
Belangrijke mededeling
Veiligheidsinstructies
De spanning van stopcontacten kan van land tot land verschillen. Voordat u het apparaat op het elektriciteitsnet aansluit, dient u te controleren of de spanning in uw regio overeenkomt met de spanningsvereisten die op de voeding staan vermeld.
De voeding wordt gebruikt om het apparaat van het elektriciteitsnet los te koppelen. Zorg ervoor dat de voeding te allen tijde gemakkelijk toegankelijk is. Hanteer het apparaat of de voeding nooit met natte of vochtige handen.
Vermijd dat er vloeistoffen in het apparaat of de voeding terechtkomen. Plaats nooit een voorwerp met vloeistof, zoals een bloemenvaas, op of in de buurt van het apparaat. Mors nooit vloeistof op het apparaat of de voeding. Plaats nooit open vuur, zoals brandende kaarsen, op of in de buurt van het apparaat. Het product mag niet worden gebruikt in vochtige of natte ruimtes, naast een badkuip, gootsteen, zwembad of andere soortgelijke omstandigheden.
Connectoren
Maak alle aansluitingen terwijl de voorversterker is losgekoppeld van de voeding
Let op dat u de linker- en rechterkanalen correct aansluit. Het rechterkanaal is meestal rood gemarkeerd, het linkerkanaal zwart of wit.
Netaansluiting
Het apparaat biedt 2 mogelijkheden:
- USB-ingang wordt niet gebruikt: Sluit de laagspanningsstekker van de voeding aan op de micro-USB-aansluiting Power 5V DC voordat u de voeding op het elektriciteitsnet aansluit.
- USB-ingang is in gebruik: Het apparaat kan rechtstreeks vanaf de computer worden gevoed via de USB-ingang. In dit geval wordt het ten zeerste aanbevolen om de Power 5V DC-kabel van het apparaat los te koppelen - stroomstoringen van twee voedingen kunnen de geluidsprestaties beïnvloeden.
Uitgangen
Het apparaat is uitgerust met een paar analoge RCA-uitgangsaansluitingen op het achterpaneel en een hoofdtelefoonuitgang (Jack 6,3 mm) op het voorpaneel. Sluit de Output RCA-aansluiting aan op een lijningang van uw versterker.
Hoofdtelefoonaansluiting
Sluit de hoofdtelefoon aan op de aansluiting op het voorpaneel (Jack 6,3 mm). De achteringang wordt gedempt wanneer de hoofdtelefoon in gebruik is. Het groene hoofdtelefoonpictogram in de linkerbovenhoek van het display geeft aan dat de hoofdtelefoonuitgang actief is.
Ingangen
Het apparaat biedt 3 digitale ingangen: USB, Optisch en Coaxiaal
USB: is bedoeld voor aansluiting op een computer. Sluit de USB-ingang van het apparaat aan op een vrije USB-aansluiting op uw computer en schakel deze in/zorg ervoor dat deze is ingeschakeld.
Windows® 10-besturingssystemen ondersteunen 24/192-weergave (wasapi), installatie van het meegeleverde (ASIO) stuurprogramma is niet nodig.
Installatie van stuurprogramma (alleen Windows-besturingssystemen)
Voor het afspelen van DSD-bestanden moet een USB-stuurprogramma (meegeleverd op cd) worden geïnstalleerd.
Bijvoorbeeld - Windows 7® en nieuwer besturingssysteem:
→ Configuratiescherm → Hardware en geluiden → Geluid → Afspelen: selecteer Speaker/ProJect Pre Box S2 Digital
→ Eigenschappen → Ondersteunde indelingen: zorg ervoor dat er niets is toegewezen
→ Niveau → Geluid: instelling moet 100 zijn
→ Verbeteringen: schakel alle verbeteringen uit → Geavanceerd → Standaardindeling: instellen op studiokwaliteit 24/192
Let op: De aansluiting moet rechtstreeks op een USB-aansluiting van uw computer worden gemaakt. Aansluiting op USB-hubs of switches kan problemen veroorzaken.
Coaxiaal en Optisch: Gebruik de juiste kabels om aan te sluiten op bronnen van digitaal signaal zoals cd-spelers, streamers, tv enz.
Afstandsbediening - Aluminium
(optioneel accessoire, standaard plastic versie heeft dezelfde knoppen)
MUTE activeert en deactiveert dempen. Dempen wordt op het display aangegeven.
Filter selecteert filters op zijn beurt
Menu toegang/verlaat menu, ↑ en ↓ wijzigen pagina's in menu,
en
wijzigen waarde. OK verlaat menu
Volume + en - stellen het volumeniveau in
, ,
staat toe om speler in computer te bedienen: nummer +, nummer -, afspelen/pauzeren

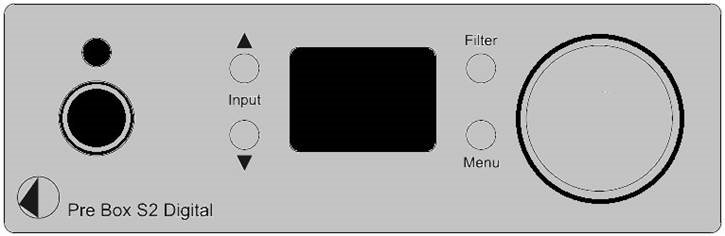

Voorpaneel
Volume
Pas het volume aan naar het gewenste niveau van -80dB tot 0dB, met behulp van de knop aan de rechterkant van het voorpaneel. Volume-instellingen worden afzonderlijk opgeslagen voor hoofdtelefoonuitgang en RCA-uitgang.
Ingangsselector
Nadat het apparaat is ingeschakeld, selecteren de knoppen gemarkeerd met Input ▲,▼ de ingangen. De geselecteerde ingang wordt aangegeven door de naam (USB, OPT, COAX) bij wijziging en vervolgens door een klein pictogram in de linkeronderhoek van het display. Een klein pictogram van de geselecteerde ingang geeft aan of de ingang is aangesloten op de bron of niet: wit - aangesloten, rood - niet aangesloten
De samplingfrequentie (of DSD-snelheid) van het ingangssignaal wordt weergegeven in de rechteronderhoek van het display.
Menu
Menubediening op het voorpaneel:
Input buttons (Input-knoppen): lijst tussen pagina's
Volume wijzigt de waarde
Pagina's in menu bieden de volgende instellingen:
Distortion Compensate - inschakelen / uitschakelen van de ESS on-chip vervormingscompensatiefunctie
Audio Quality - test/Best: test: geeft de beste waarde bij testen op een meetapparaat (laagste vervorming enz.), Best: De door Pro-Ject-ontwerpers geprefereerde geluidsinstelling.
SW version - display sw-versie
Filterinstelling
Optimal transient (door Pro-Ject geprefereerd)
Fast Roll off (Lineaire fase)
Slow Roll off (Lineaire fase)
Minimum Phase Fast
Minimum Phase Slow
Linear Apodizing
Hybrid Filter
Brickwall Filter
De filterinstelling en de geselecteerde ingang worden opgeslagen nadat het apparaat is uitgeschakeld.
Technische gegevens
Digitale ingangen: 1x USB (B), 1x Coaxiaal (RCA), 1x Optisch (TOSLink)
D/A-converter: 2x ESS9038Q2M 32-bits
Afspeelformaten: USB: tot DSD512 (DSD1024), PCM tot 32b/768kHz
Optisch: PCM tot 24b/192kHz
Coaxiaal: PCM tot 24b/192kHz
Filterinstellingen: 8 verschillende selecteerbaar op de voorkant
Frequentiebereik: 20Hz - 20kHz
Analoge uitgangen: 6,3 mm hoofdtelefoon (voor), 1x variabele uitgang (RCA)
Uitgangsspanning: 2,05 Veff
Minimale aanbevolen hoofdtelefoonimpedantie: 8 ohm
Hoofdtelefoonuitgangsvermogen: 6,6mW/600ohm, 68mW/32ohm
THD: 0,0003% bij 0dB, 2V RMS, 1kHz
Dynamisch bereik: 124dBA
Externe voeding: 5V/1A DC (meegeleverd)
Afmetingen B x H x D: 103 x 37 x 122 mm (inclusief knop en connectoren)
Gewicht (zonder voeding): 366 g
Service
Mocht u een probleem tegenkomen dat u niet kunt verhelpen of identificeren, neem dan contact op met uw dealer voor verder advies. Alleen als het probleem daar niet kan worden opgelost, moet het apparaat worden verzonden naar de verantwoordelijke distributeur in uw land.
Garantie
De fabrikant aanvaardt geen verantwoordelijkheid voor schade veroorzaakt door het niet naleven van deze gebruiksaanwijzing. Wijziging of veranderingen aan enig onderdeel van het product door onbevoegden ontslaat de fabrikant van enige aansprakelijkheid boven en buiten de wettelijke rechten van de klant.
Auteursrecht, handelsmerken
Pro-Ject Audio Systems is een geregistreerd handelsmerk van H. Lichtenegger.
Deze handleiding is geproduceerd door: Pro-Ject Audio Systems Copyright © 2017. Alle rechten voorbehouden.
De informatie was correct op het moment van drukken. De fabrikant behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de technische specificatie, indien dit nodig wordt geacht om het voortdurende proces van technische ontwikkeling te handhaven.
Windows®, Windows XP®, Windows Vista®, Windows 7®, Windows 8®, Windows 10® zijn handelsmerken van de Microsoft-bedrijvengroep. Mac® en Mac OS® zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. TOSlink® is een geregistreerd handelsmerk van Toshiba corporation. Dolby® is een geregistreerd handelsmerk van Dolby Laboratories. DTS™ is een geregistreerd handelsmerk van DTS, Inc. DSD is een geregistreerd handelsmerk van Sony Corporation.
