IBBL FR600, FRQ600 Handleiding

Het Product

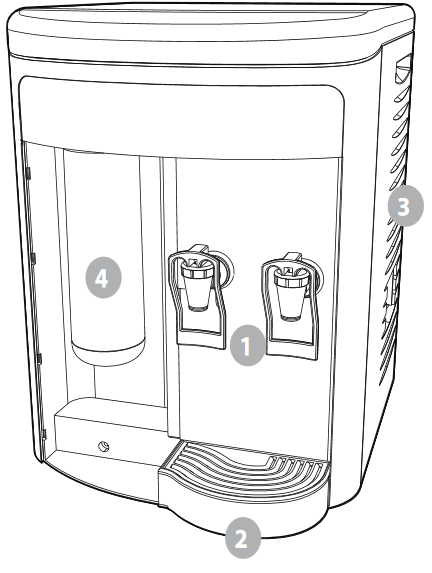

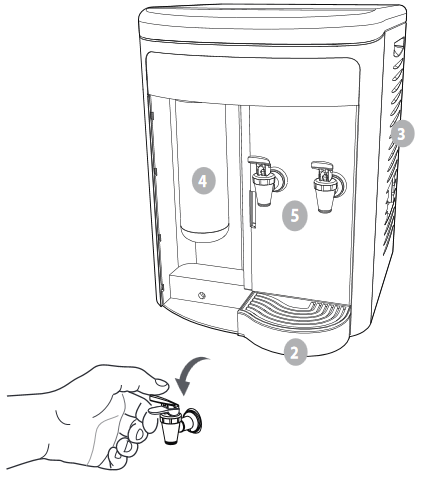

Leer meer over FR600 Speciale en FRQ600 Purifier

1. Praktische Kraan
2. Verwijderbare lekbak
3. Luchtopening
4. Gedraaide, Vervangen Navulling
5. Kraan met veiligheidsslot (FRQ600)

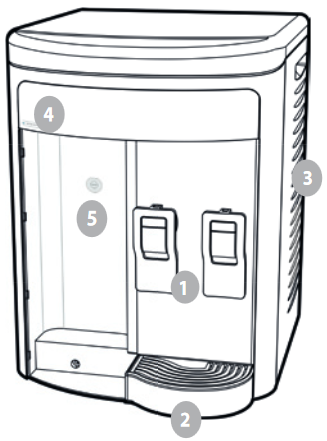

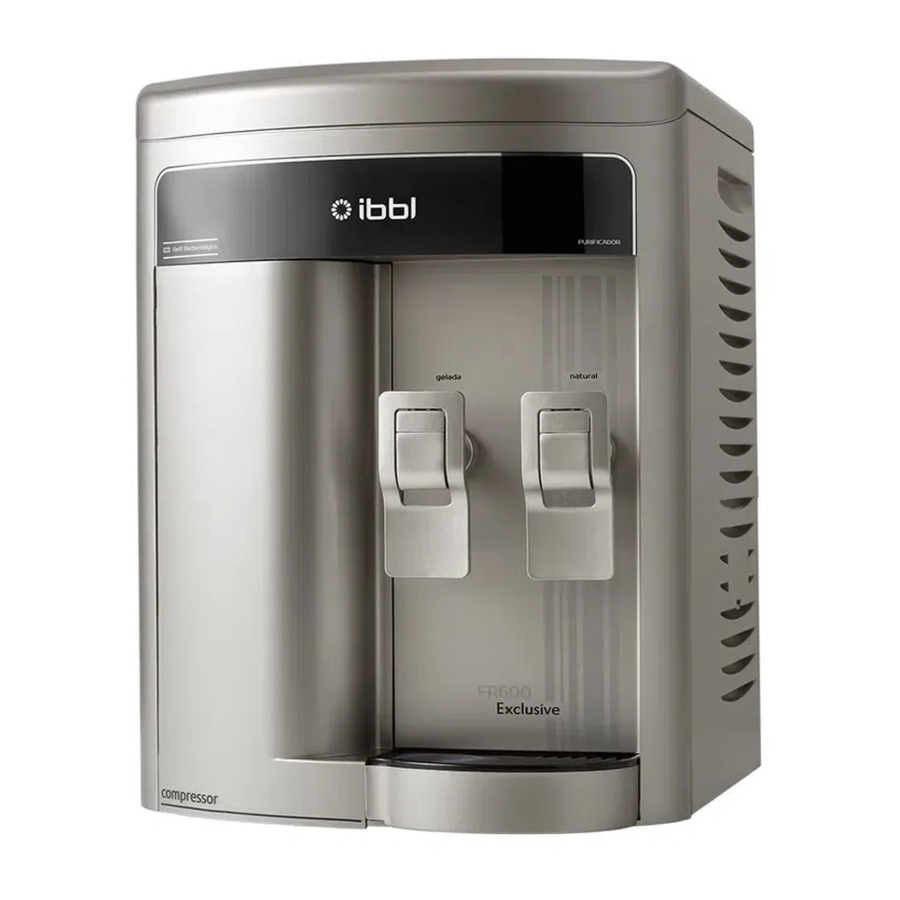

Leer meer over FR600 Exclusive Purifier

1. Exclusieve Kraan
2. Verwijderbare lekbak
3. Luchtopening
4. LED die aangeeft dat de navulling vervangen moet worden
5. Reset button: Restarts the life count refill (Resetknop: Herstart de levensduur van de navulling)

Belangrijke Informatie

Dit product is ontworpen om water te zuiveren, te koelen en te verwarmen. Gebruik het niet voor een ander type drank, omdat dit schade aan het apparaat kan veroorzaken, wat resulteert in verlies van garantie. Apparaat voor point of use (POU). Deze zuiveraar is ontworpen voor huishoudelijk gebruik en ontworpen om te worden gebruikt met water of een gechloreerd openbaar netwerk zoals MS Ordinance No. 2914/2011.
Het apparaat moet in een horizontaal vlak worden geïnstalleerd.

• Waarschuwing voor meer zorg met modellen die warm water hebben, ze leveren water op hoge temperatuur en kunnen brandwonden veroorzaken.
• Maak bij het verwijderen van water via de warmwaterkraan gebruik van de wateropvang (lekbak) om het glas te ondersteunen. Dit vergemakkelijkt het gebruik en garandeert uw veiligheid.
• Sluit de boiler van uw apparaat met warm water nooit aan zonder water in het reservoir.
• De thermostaatknop (koudwaterinstelling) bevindt zich aan de rechterkant van de zuiveraar (Fig. 2). Voor de beste prestaties en zuinigheid van uw waterzuiveraar, is de thermostaat al ingesteld.
  Let op! De IBBL waterzuiveraar mag alleen worden geïnstalleerd waar de waterdruk van het waternetwerk niet hoger is dan 490,33 kPa (50 m.c.a.*). Boven deze druk moet u een geschikte drukregelaar installeren die afzonderlijk moet worden aangeschaft.
• De minimale werkdruk is 49,03 kPa (5 m.c.a.*).
• Koppel de Purifier los wanneer u onderhoud uitvoert.
• Als u de Purifier gedurende langere tijd niet gebruikt, en uitgeschakeld, houd hem dan leeg. Hier is hoe:
  Voor FRQ 600 model:
• Sluit de hoofdkraan af
• Schakel de boiler "0" button (knop) uit, die zich aan de achterkant van het apparaat bevindt. (Fig. 10)


• Maak de watertank volledig leeg, bedien eerst de koude kraan om het water volledig uit het reservoir te laten lopen, verwijder vervolgens de afvoer die zich onder het product bevindt (rechter voorkant) om de waterboiler volledig leeg te laten lopen. Wees voorzichtig bij het openen van het deksel van de afvoer, omdat het water heet kan zijn. Nadat al het water is afgetapt, plaatst u de afvoer terug. (Fig. 11)


  Voor FR600 Speciale en FR600 Exclusive modellen:
• Open de natuurlijke en koude waterkraan totdat u al het water van het product heeft verbruikt.
• Het is normaal dat de lucht uit de zijkant van het apparaat komt. Dit komt door het type koelsysteem dat wordt gebruikt. Daarom raden we aan dat u de richtlijnen voor de installatie van het apparaat respecteert door aan elke kant een ventilatiegebied van 100 mm te behouden, en dat u periodiek de zijrails reinigt met een vochtige microvezeldoek door het stof te verwijderen dat zich kan ophopen.
• De maximaal aanbevolen doorstroming is 60 liter / uur.
• Dit apparaat voldoet aan de ABNT NBR 16098:2012-norm, deeltjesretentie Klasse C ≥ 5 tot <15μm, met vrije chloorreductie en geen bacteriologische efficiëntie voor FR600 Speciale en FRQ600-product en bacteriologische efficiëntie voor FR600 Exclusive-product. Referentievolume voor de retentietestdeeltjes = 3.000 liter, met een duurzaamheid tot chloorretentie van 3.000 liter water. Het interne volume van de waterunit is 2,18 liter voor FR600 Speciale en FR600 Exclusive-product, en 2,93 liter voor FRQ600-model.

* m.c.a. (In meters waterkolom) is de afstand tussen de hoogte van de watertank en de hoogte van het product.
** Koelcapaciteit uitgevoerd bij 32°C volgens standaard ABNT NBR 16236: 2013

Technische Kenmerken

IBBL-producten onderscheiden zich van de concurrentie vanwege bepaalde speciale kenmerken:

• Veiligheid en kwaliteit gegarandeerd door Braziliaanse normen.
• Compressorkoeling: Gas R134a (eco).
• Niet-giftig plastic geïnjecteerd waterreservoir met buitenspiraal, wat het reinigen vergemakkelijkt en de eigenschappen van het water niet verandert.
• Waterreservoir met nanotechnologie-toepassing, dat fungeert als schild en de verspreiding van bacteriën remt.
• Instelbare thermostaat om de temperatuur van koud water te regelen.
• Laag stroomverbruik: gebalanceerd koelsysteem.
• Vlotter: vlotterregeling waterniveau.
• Vervanging Navulling: Praktisch systeem "Turned, Changed" Refill (Gedraaid, Vervangen Navulling) (Patent PI 0600399-0). Kan worden vervangen zonder dat de waterrecords hoeven te worden gesloten en maakt aansluiting op het hydraulische systeem mogelijk.
• Bacteriologische efficiëntie (alleen voor het FR600 Exclusive model).
• Led code: Tells you when it is necessary to change the bacteriological refill (Ledcode: Vertelt u wanneer het nodig is om de bacteriologische navulling te vervangen) (alleen voor het FR600 Exclusive model).
• Grote kraan doorstroming, verwijderbaar voor reiniging via geautoriseerde IBBL service.
• IPX4-classificatie: Product gebruikt in binnen- en buitenruimtes.

Installatie - Wandmontage

U kunt uw waterzuiveraar gebruiken op een aanrecht, gootsteen of tafel, of aan de muur bevestigen. Gebruik de sjabloon aan de zijkant van deze handleiding om het boren op de muur te begeleiden en boor een gat met boor nº8. De schroeven (AACP 8X5/8") en nylon plug #8 met het apparaat bevinden zich in de lekbak (Fig.2).

1. De draad grotere steun moet op de muur worden bevestigd door middel van bussen en schroeven, zoals weergegeven in Fig.3 (beide bevinden zich in het product en bevinden zich in de lekbak).

   Let op: Plaats de zuiveraar in de condensor (zwart raster aan de achterkant van de scrubber)

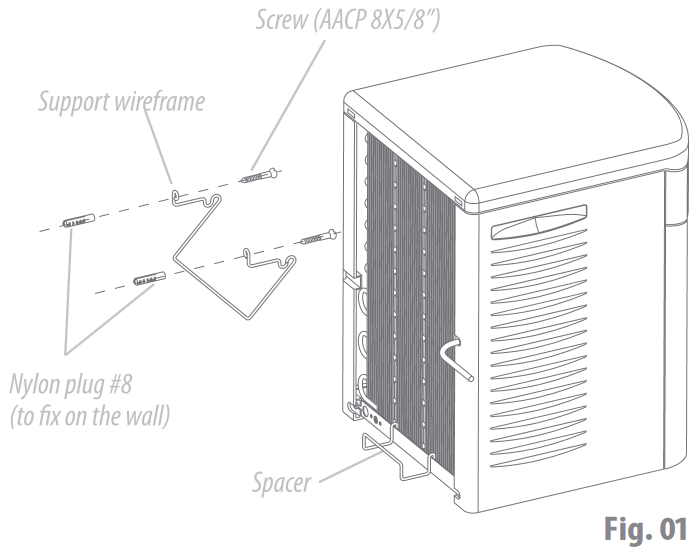

2. Plaats de afstandhouder (onderste steun met draad) in de metalen basis, achter de zuiveraar, zoals weergegeven in (Fig.1).


3. Bevestig de zuiveraar in de grootste draadsteun (al aan de muur bevestigd volgens item "a"). Deze bevestiging moet plaatsvinden in de condensor (zwart raster aan de achterkant van de scrubber). Voorkom dat de fitting plaatsvindt op de bovenste plastic afdekking van de machine.

Elektrische Installatie

• Controleer voordat u de waterzuiveraar aansluit of de spanning hetzelfde is als het stopcontact. Dit product wordt apart verkocht in versies van 127V en 220V.
• Koppel de waterzuiveraar los elke keer dat u schoonmaakt of onderhoud uitvoert.
• Controleer altijd de spanning en sluit het apparaat alleen aan op een speciaal stopcontact. Gebruik nooit een verlengsnoer of adapter om het product aan te sluiten.
• Als de stroomkabel beschadigd is om risico's en verlies van garantie te voorkomen, moet de fabrikant, dealer en/of een andere gekwalificeerde persoon deze vervangen.

Koelsysteem
Deze zuiveraar maakt gebruik van een koelsysteemcompressor. De temperatuur van het gekoelde water kan variëren van 5°C tot 10°C, afhankelijk van de omgevingstemperatuur. Het volume van de koudwatertank is ongeveer 1,25 liter. Als dit volume is uitgeput, moet u wachten tot de tank en het koelsysteem opnieuw werken om opnieuw gekoeld water te leveren.
Opmerking: Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan ​​of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Het wordt aanbevolen dat kinderen onder toezicht staan ​​om ervoor te zorgen dat ze niet met het apparaat spelen.
Als NBR NM IEC 60355-1. Wacht na het aansluiten 01:25:00 minuten om koud water op de perfecte temperatuur te drinken.

Hydraulische Installatie

Volg de onderstaande instructies voor de hydraulische installatie van de waterzuiveraar IBBL:

• Het apparaat moet in het horizontale vlak worden geïnstalleerd.

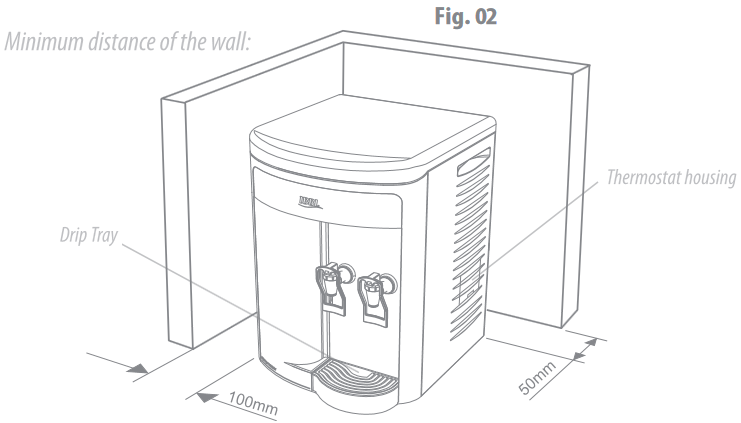

• Bij het installeren van het product moet de minimale installatieafstand 100 mm aan de zijkanten en 50 mm in de diepte zijn (Fig. 2).
• Het apparaat mag niet worden geïnstalleerd in gebieden die dicht bij een waterstroom liggen.
• Zoek naar een waterpunt met ½ "om de hydraulische verbinding tot stand te brengen.

Boven 490,33 kPa (50 m.c.a.*) is het gebruik van een drukregelaar vereist. Deze regelaar is niet inbegrepen bij het product en moet apart worden aangeschaft via een lokale IBBL-dealer.

• De minimale werkdruk is 49,03 kPa (5 m.c.a.*).
• Sluit de kraan van dit water van het hydraulische netpunt.
• Neem de aansluiting (nippel), breng tape type "VEDA THREAD" op de draad aan en klik op het uitgangspunt van water.
• Sluit het ene uiteinde van de slangaansluiting aan op de "nippel".

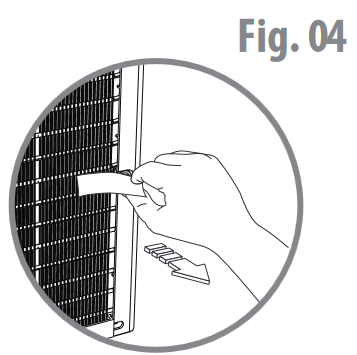

• Verwijder het beschermende label van het hydraylic-systeem (Fig. 4).

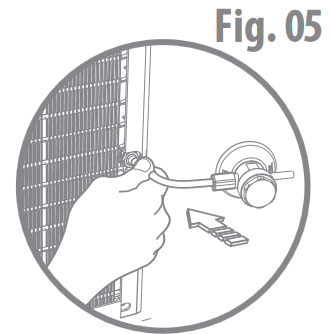

• Sluit het andere uiteinde van de slang aan de achterkant van het apparaat aan (Fig. 5).


• Bevestig de slang zo ver mogelijk in de aansluiting (ongeveer 2 cm). Let op! Het vergrendelen van de slang betekent niet dat de afdichting is uitgevoerd. Bij het plaatsen moet u de afdichtringen in de aansluiting overwinnen.

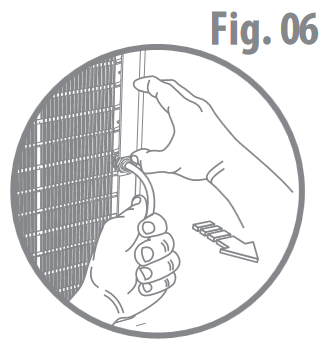

• Om los te maken, drukt u gewoon op de vergrendeling aan het uiteinde van de connector en trekt u aan de slang (Fig. 6).


• Nadat u de slang aan de achterkant van de waterzuiveraar hebt bevestigd, opent u het register van het hydraulische net om de waterstroom vrij te geven en zorg ervoor dat er geen lekkage in de verbindingen is. *m.c.a. (In meters waterkolom) is de afstand tussen de hoogte van de watertank en de hoogte van het product.

Procedure na het hydraulische systeem

Nadat u het product in de hydraulica hebt geïnstalleerd, laat u de natuurlijke waterkraan ongeveer 5 liter lekken om kolenafval te verwijderen, voor model FRQ600 na het bedienen van de natuurlijke waterkraan, bedient u de warmwaterkraan totdat het water eruit komt. Nadat u heeft gecontroleerd of het boilerwater eruit komt, zet u het apparaat in het stopcontact en de boilerknop (Figure 10) in "position 1" (positie 1). Verplaats het product niet met het reservoir vol water.

Om de warmwaterkraan te draaien, moet u de twee hendels vasthouden en omlaag drukken.
Sluit het apparaat niet aan op het stopcontact voordat u het hydraulische systeem hebt voltooid.

Reiniging en Onderhoud

De externe reiniging van de zuiveraar mag alleen worden uitgevoerd met een mild reinigingsmiddel en een vochtige microvezeldoek.
Het product mag niet worden gereinigd met waterstralen, schurende producten, alcohol of oplosmiddelen, of producten die smaak in water achterlaten of plastic onderdelen beschadigen.
Interne reiniging moet worden uitgevoerd telkens wanneer u de navulling van uw waterzuiveraar vervangt, of om de 6 maanden. Deze service moet worden uitgevoerd door uw dealer en valt niet onder de productgarantie.
Let op! Onderzoek de wateraansluitingen vaak. Bij normaal gebruik moeten de hydraulische connectoren en slangen, nippels en/of kranen eenmaal per jaar worden vervangen.

Vervanging Navulling

De levensduur van de "Turned, Changed" refilll (Gedraaid, Vervangen navulling) is 3.000 liter of maximaal 6 maanden. Deze levensduur van de navulling kan variëren afhankelijk van het verbruik en de kwaliteit van het water.
Vervangen van de navulling in Purifier FRQ600 en FR600 Speciale

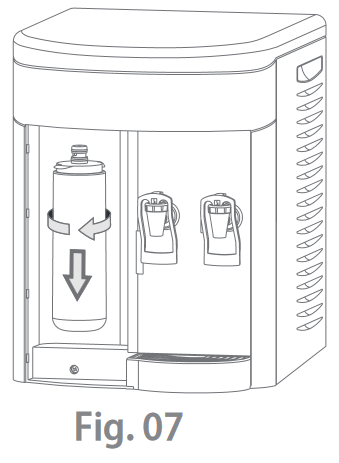

• Draai "Turned, Changed" Refill (Gedraaid, Vervangen navulling) naar links om deze van het product los te koppelen (Fig. 7).

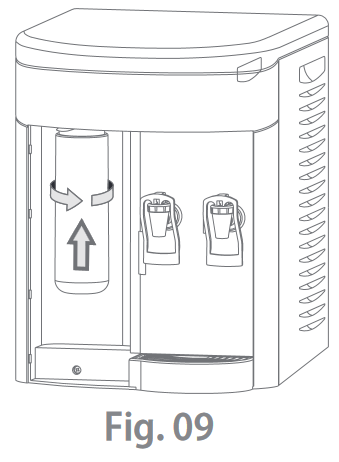

• Vervang met een nieuwe "Turned, Changed" Refill (Gedraaid, Vervangen navulling) in het product, klik deze omhoog en draai naar rechts om het product aan te sluiten (Fig. 9).


Vervangen van de navulling in Purifier FR600 Exclusive
Wanneer de navulling op is, gaat er een rood lampje branden op het dashboard dat aangeeft dat de vervanging noodzakelijk is.

• Draai "Turned, Changed" Refill (Gedraaid, Vervangen navulling) naar links om deze van het product los te koppelen (Fig. 7).

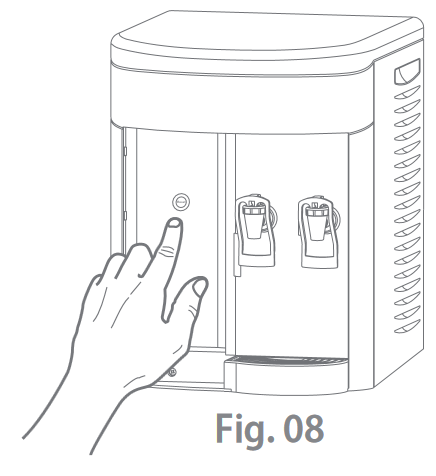

• Na het verwijderen van de gebruikte navulling, activeert u gedurende 5 seconden de reset button (resetknop) achter de navulling in het painel. Deze bewerking moet bij elke vervanging van de navulling worden uitgevoerd (Fig. 8). Obs.: Wanneer u op de RESET button (resetknop) drukt, moet de LED (lichtpaneel) terugkeren naar de blauwe kleur en opnieuw beginnen met de tijd- of litragem telling.


• Vervang met een nieuwe "Turned, Changed" Refill (Gedraaid, Vervangen navulling) in het product, klik deze omhoog en draai naar rechts om het product aan te sluiten (Fig. 9).

  Als het nodig is om de navulling te vervangen als gevolg van externe problemen, bijvoorbeeld overmatig vuil in het water als gevolg van problemen in de leidingen of de watertank, evenals water dat niet voldoet aan de norm die is vastgesteld door Ordinance 2914/2011, vraag dan om hygiënisatie van een technische ondersteuning, en volg dezelfde voorafgaande procedure voor het vervangen van de navulling.

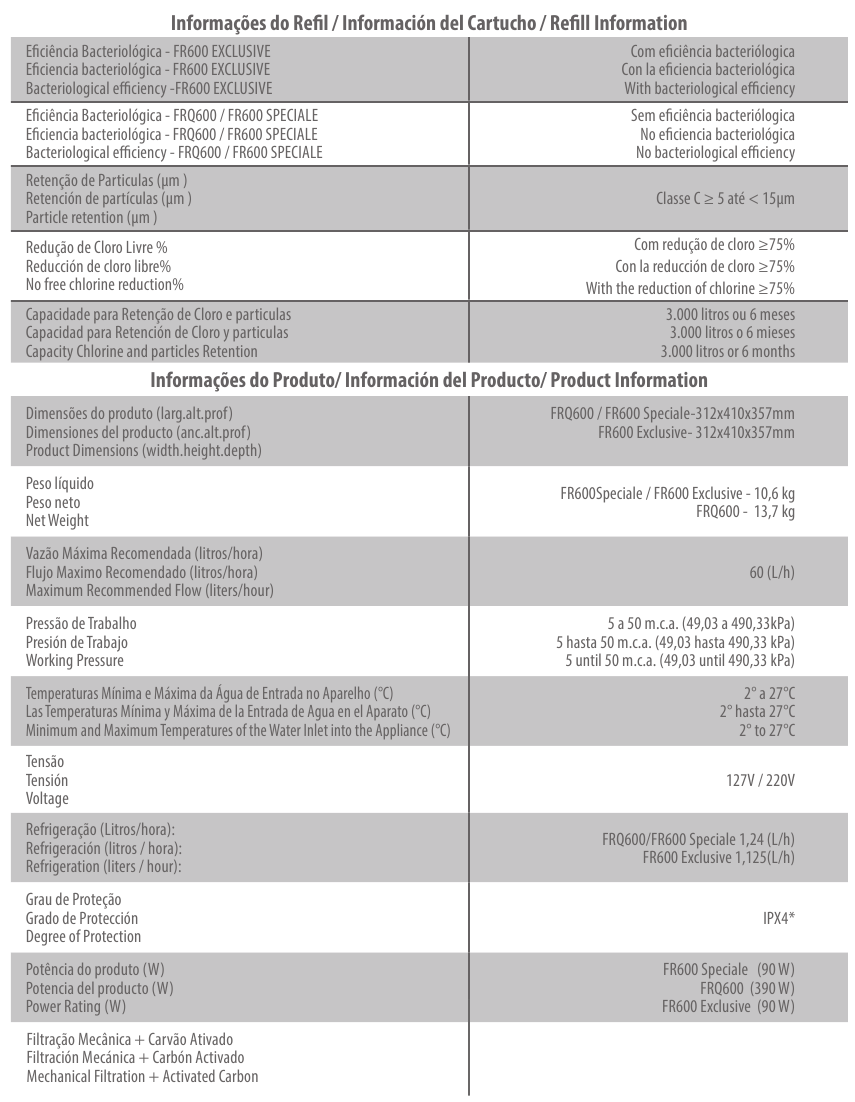

Technische informatie

* Kan binnen en buiten worden gebruikt.

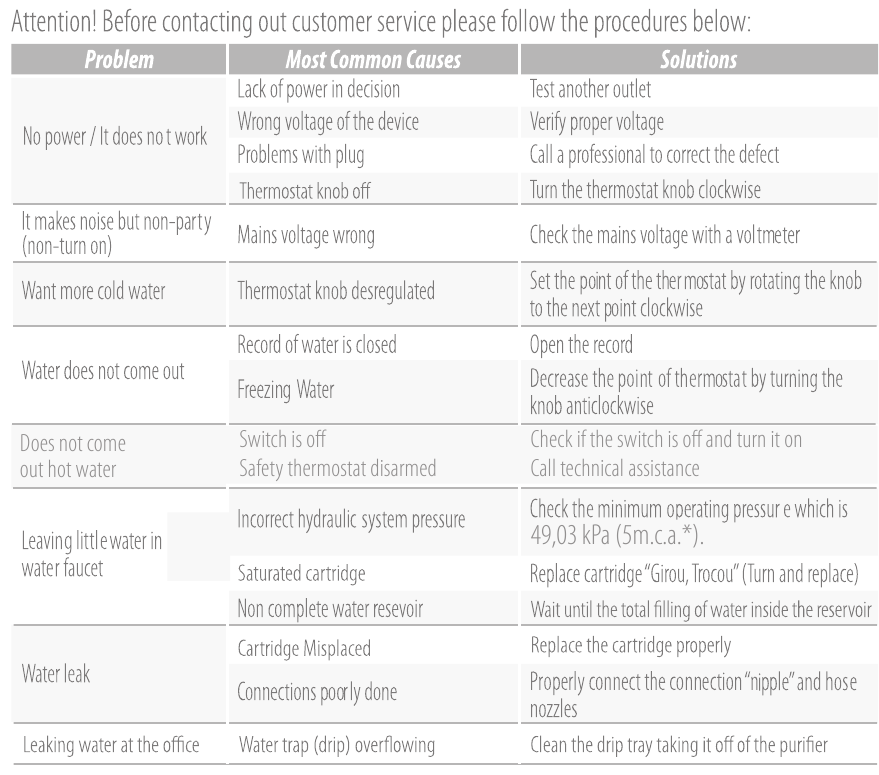

Probleemoplossing
