EarthQuaker Devices Afterneath Handleiding
Inleiding

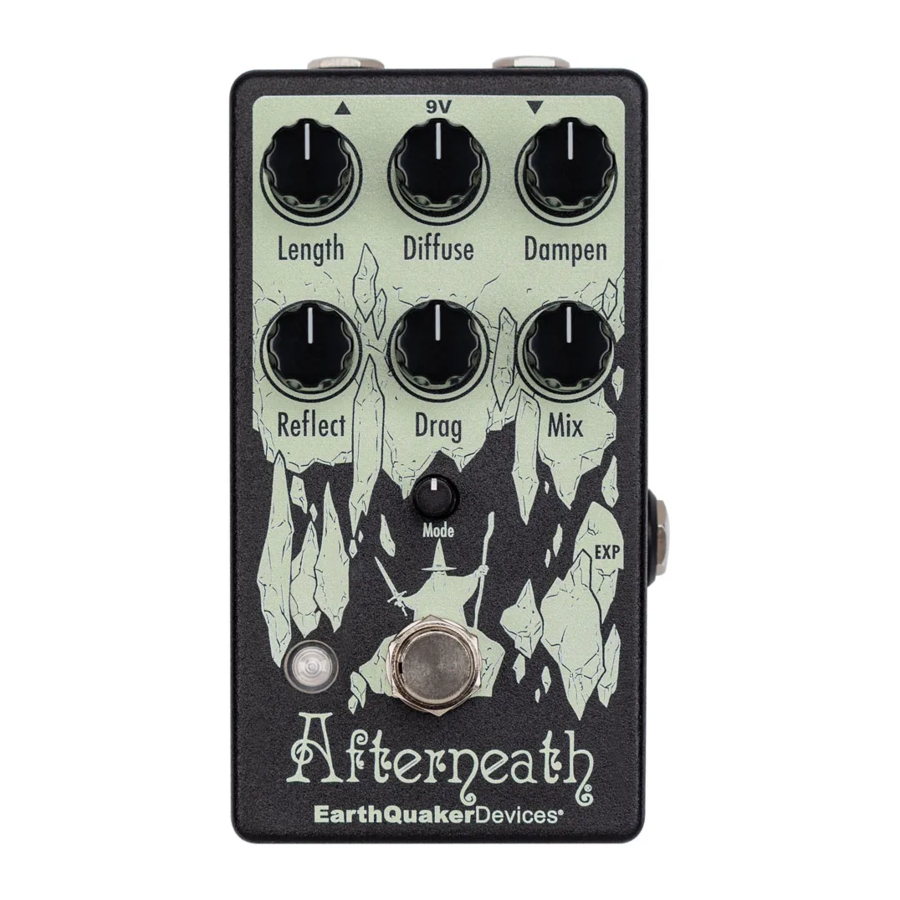

Welkom bij uw nieuwe Afterneath bovenaardse nagalm machine van EarthQuaker Devices® effectpedalen! De Afterneath klinkt ongeveer zoals hij eruitziet – een tovenaar die tevoorschijn komt uit een etherische grot en klaar is voor de ambient strijd. Jij bent de tovenaar – of tovenares, als je dat liever hebt – en de grot is het signaal van je instrument, uitgestrekt, expansief en magisch. Ga je naar binnen? Rol een D20 om verder te gaan!
Eenmaal binnen vangt een lichtweerkaatsing van een onbekende bron je oog, en je merkt een bizarre glans op de wanden van de grot. Je kruipt timide dichter naar de wanden van de grot. Wanneer je je hand zachtjes op de rotswand legt, voel je de rots bewegen. De grot leeft! Gealarmeerd slaak je een luide zucht, die door het ondergrondse landschap galmt. Bij verder luisteren blijkt dat de echo's van je stem in feite een zwerm korte digitale delays zijn die kunnen worden gebruikt om wilde en grotachtige reverbs te creëren, of verspreide, korte, ritmische delays met bizarre kenmerken.
Neem even de tijd om je intelligentie- en wijsheidsscores te overwegen, evenals je spreuken inventaris voordat je verder gaat. Je hebt zeven spreuken tot je beschikking...
Zul je "Length" (Lengte) casten, die de verval lengte van de reverb regelt?
Wat dacht je van "Diffuse" (Diffuus), die de spreiding van de reverb aanpast? Met je toverstok (of gewoon de knop) tegen de klok in gedraaid, is de reverb scherper met meer attack, wat resulteert in een stotterende sputter van individuele vroege reflecties. Met de klok mee werpt een vage, meer ambient-klinkende hex.
Overweldigd door angst, cast je haastig "Dampen!" (Demp)! Terwijl je de bezwering roept, merk je dat een tegen de klok in variatie van deze spreuk resulteert in helderdere tonen, terwijl je je toverstok met de klok mee draait; hoor je donkerdere tonen met een zachtere top-end. Het is bijna alsof je magie de hardheid van de grotwanden verandert, en dus de tonale kenmerken van de reverb!
Elders in je boek met magie staat "Drag" (Slepen), die de individuele digitale delay lijnen scheidt, ze letterlijk door de stof van tijd en ruimte sleept naar een onbekende horizon waarvan ze misschien nooit meer terugkeren. Met de klok mee "Drag" (Slepen) posities zullen de delay lijnen dicht bij elkaar verzamelen voor een meer reverb-achtig effect. Draai de "Drag" (Slepen) tegen de klok in en de delay lijnen beginnen uit elkaar te trekken voor een verspreid pingpong delay effect.
De Drag (Slepen) kan onder spanning of expressie controle worden geplaatst met behulp van de "EXP" jack aan de zijkant en werkt in 9 verschillende modi die worden geselecteerd door de kleine "Mode" (Modus) controle. Deze modi zijn: Unquantized (Niet-gekwantiseerd), Unquantized with slew (Niet-gekwantiseerd met slew), Unquantized volt/octave (Niet-gekwantiseerd volt/octaaf), Chromatic scale (Chromatische toonladder), Major scale (Grote terts toonladder), Minor scale (Kleine terts toonladder), Pentatonic scale (Pentatonische toonladder), Octaves & fifths (Octaven & kwinten) en Octaves (Octaven). Deze modi veranderen drastisch de manier waarop de Drag (Slepen) controle functioneert, vooral bij het gebruik van een expressie controle of CV.
De "Reflect" (Reflecteren) verandert de diepte van de grot, en daarmee de regeneratie van de reverb. Dit fungeert als een feedback controle en zal zelf oscilleren als het wordt gecast door een gebruiker op hoog niveau. Draai met de klok mee voor meer wash en echo's, tegen de klok in voor minder.
Ten slotte verandert de "Mix" de alchemistische balans tussen het ingangssignaal en het effect. De Afterneath gaat niet volledig nat, maar verlaagt wel het niveau van het ingangssignaal als je deze controle verhoogt om de indruk te wekken van een volledig natte reverb.
De Afterneath heeft een volledig analoog droog signaal pad, een volledig digitaal delay pad, gebufferde bypass met Flexi-Switch® Technologie en een tails/no tails optie op bypass. Elke Afterneath wordt gebouwd door een mix van robots en menselijke bonen in de met fakkels verlichte grotgemeenschap van Akron, Ohio.
Modi
De Modes (Modi) controle verandert de manier waarop de Drag (Slepen) controle functioneert. De LED zal van kleur veranderen om aan te geven in welke modus je zit.
- Unquantized (Niet-gekwantiseerd): Vloeiende, niet-gekwantiseerde respons over het werkbereik
- Unquantized with Slew (Niet-gekwantiseerd met Slew): Vloeiende, niet-gekwantiseerde respons over het hele werkbereik, maar met een muzikale slew die doet denken aan het draaien van de varispeed knop op een vintage Brits tape delay. De "Drag" (Slepen) zal achterblijven bij de knop of cv veranderingen, maar dan snel inhalen.
- Unquantized Volt/Octave (Niet-gekwantiseerd Volt/Octaaf): Vloeiend en niet-gekwantiseerd, maar toch geschaald om uit te lijnen met de 1v/octaaf curve om melodische modulatie van audio in de buffer mogelijk te maken, of de frequentie van zelf-oscillatie te regelen als een voltage controlled oscillator.
- Chromatic Scale (Chromatische Toonladder): Gekwantiseerd 1v/octaaf naar de chromatische toonladder
- Minor Scale (Kleine Terts Toonladder): Gekwantiseerd 1v/octaaf naar de kleine terts toonladder
- Major Scale (Lydian) (Grote Terts Toonladder (Lydisch)): Gekwantiseerd 1v/octaaf naar de grote terts toonladder (Lydisch)
- Pentatonic Scale (Pentatonische Toonladder): Gekwantiseerd 1v/octaaf naar de pentatonische toonladder
- Octaves & Fifths (Octaven & Kwinten): Gekwantiseerd 1v/octaaf om alles behalve octaven en kwinten weg te laten
- Octaves (Octaven): Gekwantiseerd 1v/octaaf om alles behalve octaven weg te laten
Expression Jack
Dit is een expressiepedaal controle jack voor de Drag (Slepen). De Afterneath vereist een expressiepedaal met een waarde van 50k, we raden de Moog EP-3 of vergelijkbaar aan. Hoewel het zal werken met een standaard 10K expressiepedaal, geeft een 50K expressiepedaal je toegang tot het volledige bereik van elke modus.
- Tip is de wiper, Ring is 5v en Sleeve is ground.
- Je kunt ook CV gebruiken met deze jack. CV werkt 0-5v.
Flexi-Switch® Technologie
Dit apparaat is voorzien van Flexi-Switch Technologie! Deze elektronische schakelstijl stelt je in staat om tegelijkertijd momentane en vergrendelende schakelstijlen te gebruiken.
- Voor standaard vergrendelende bediening, tik eenmaal op de voetschakelaar om het effect te activeren en tik vervolgens opnieuw om te bypassen.
- Voor momentane bediening, houd de voetschakelaar ingedrukt zolang je het effect wilt gebruiken. Zodra je de schakelaar loslaat, wordt het effect gebypassed.
De Afterneath gebruikt elektronische gebufferde bypass, het vereist stroom om het signaal door te geven en de buffer is altijd actief. Je kunt een pop ervaren de eerste keer dat de Afterneath wordt ingeschakeld na het opstarten.
Tails/No Tails Schakelen
De Afterneath is in de fabriek ingesteld in "tails mode" (staartmodus). Dit betekent dat het natte signaal op natuurlijke wijze zal vervallen en langzaam zal vervagen tot stilte nadat het effect is uitgeschakeld.
Om deze functie te deactiveren:
- Haal de stroomkabel uit de stroom jack.
- Houd de voetschakelaar ingedrukt en steek de stroomkabel erin.
- De LED zal 3 keer knipperen. Je kunt nu de voetschakelaar loslaten.
Volg dezelfde stappen om de staartmodus opnieuw te activeren.
Stroomvereisten
Dit apparaat gebruikt een standaard 9 volt DC voeding met een 2,1 mm negatieve center barrel. We raden altijd pedaal-specifieke, transformator-geïsoleerde wandvoedingen of meerdere geïsoleerde-output voedingen aan. Pedalen maken extra ruis als er rimpel of onreine stroom is. Schakelende voedingen, daisy chains en niet-pedaal specifieke voedingen filteren vuile stroom niet zo goed en laten ongewenste ruis door. DRAAI NIET OP HOGERE VOLTAGES!
Stroomverbruik: 100 mA
Ingangsimpedantie: 1 MΩ
Uitgangsimpedantie: 500 Ω
Garantie
Dit apparaat heeft een beperkte levenslange garantie. Als het kapot gaat, repareren we het. Mocht je problemen ondervinden, bezoek dan www.earthquakerdevices.com/warranty.
www.earthquakerdevices.com
©2020 EarthQuaker Devices LLC
