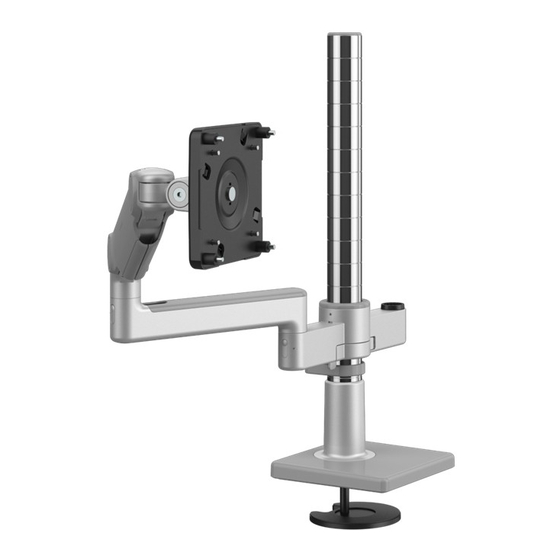

Humanscale M/FLEX, M/Connect 2, M/Power Installatie-instructies

STAP 1: BEVESTIG DE MONTAGE AAN HET WERKOPPERVLAK

Voordat u uw nieuwe M/Flex en monitorarmen installeert, moet u uw M/Connect 2- of M/Power-basis instellen.

Raadpleeg, voordat u verdergaat, de installatiehandleiding die bij uw M/Connect 2 of M/Power is geleverd voor instructies over het monteren van de basis op uw werkoppervlak.

STAP 2: BEUGELMONTAGE EN KABELKLIP

ENKELE EN DUBBELE MONITORTOEPASSINGEN

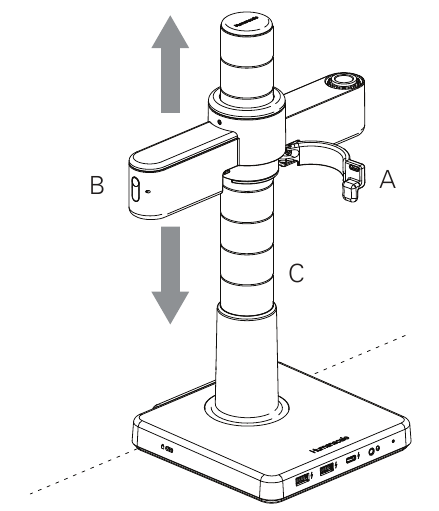

1. Met de hendel (A) open, plaatst u de dubbele beugel (B) op de gewenste hoogte op de paal (C).

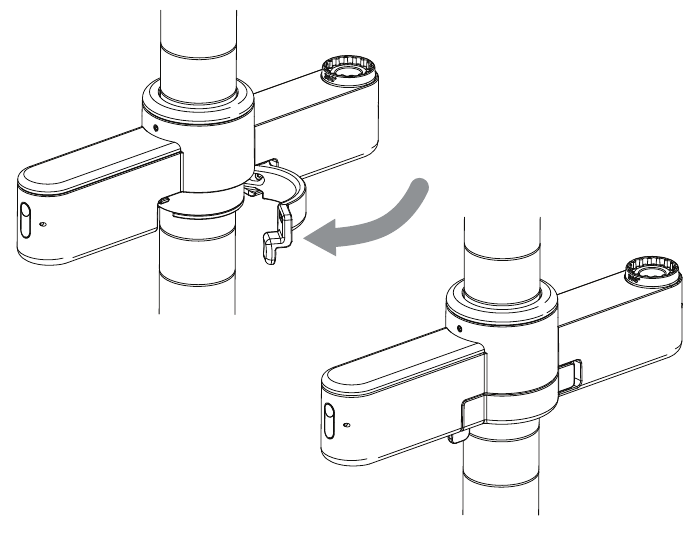

2. Sluit de hendel volledig.

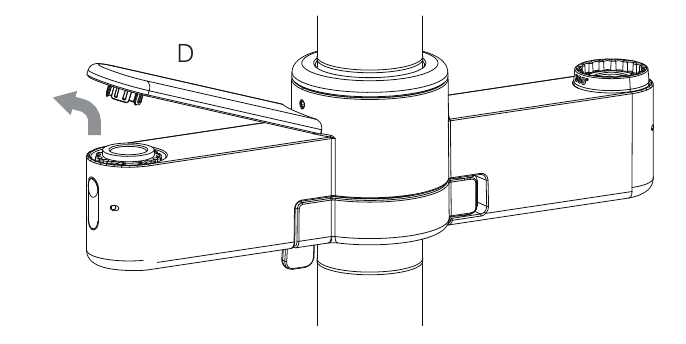

3. Als u een tweede monitor gebruikt, til dan de afdekking (D) op en verwijder deze.

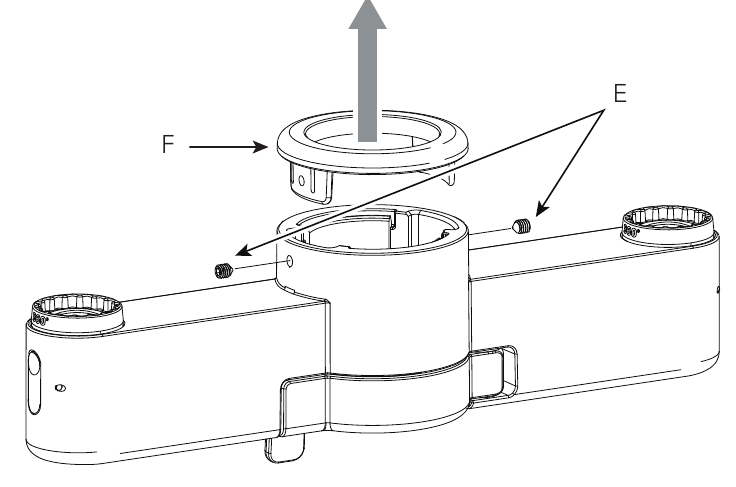

DRIEVOUDIGE MONITORTOEPASSINGEN

1. Verwijder de twee stelschroeven (E) die de beugeldop (F) vasthouden. Til de beugeldop (F) omhoog om deze te verwijderen.

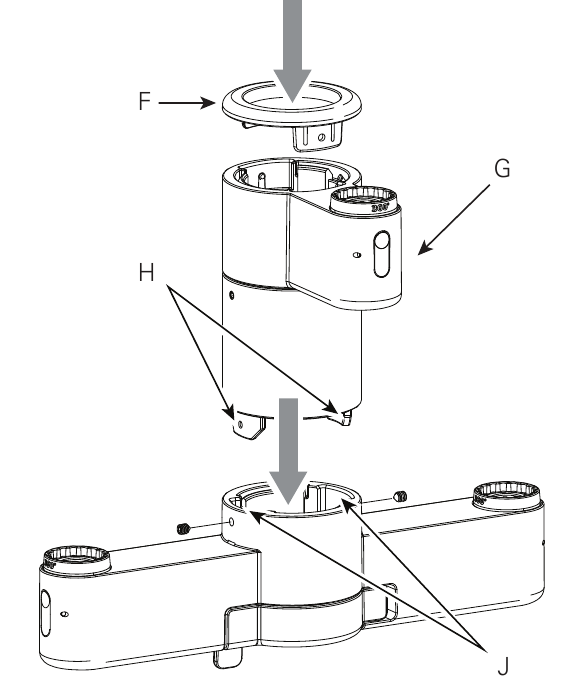

2. Installeer de verlengbeugel (G) bovenop de dubbele beugel. Steek de lipjes (H) in de uitsparingen (J). Plaats de stelschroeven terug. Draai de schroeven vast totdat de verlengbeugel vastzit en de schroeven gelijk liggen met het oppervlak.
3. Plaats de beugeldop in de bovenkant van de verlengbeugel. Duw omlaag totdat deze op zijn plaats klikt.

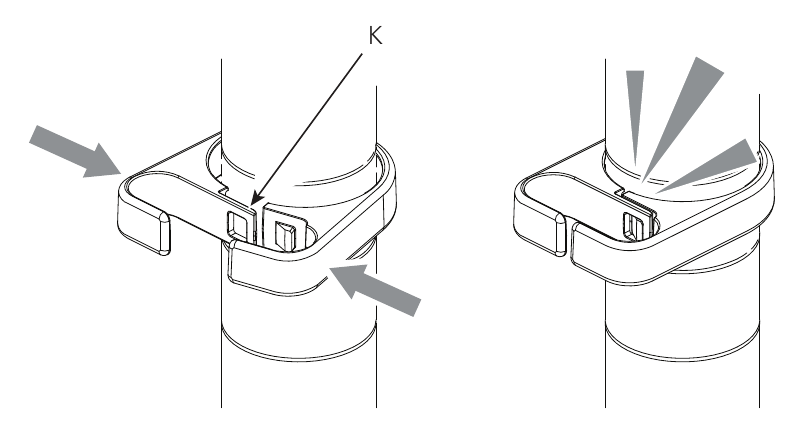

KABELROUTINGHAAK

1. Spreid de haken rond de paal op de gewenste locatie.
2. Knijp de twee zijden samen totdat het slot (K) in elkaar klikt.

3. Om los te maken, gebruikt u uw vingernagel om het slot los te maken.

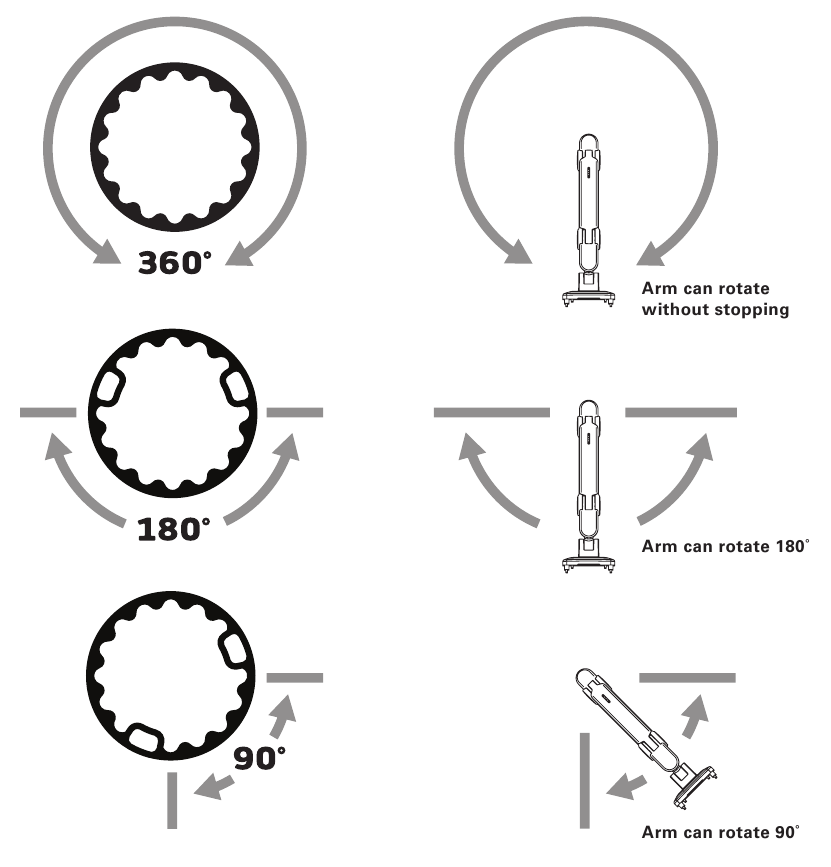

STAP 3: SMART STOP AANPASSING

Een Smart Stop-ring is inbegrepen bij elke Quick Attach-verbinding.
Plaats de Smart Stop-ring om het bewegingsbereik van de arm te beperken.
De gemarkeerde hoek bevindt zich in het midden van het bewegingsbereik.

OPMERKING:
De stopringen moeten zo worden geconfigureerd dat de monitor niet achter de achterrand van de unit kan komen.

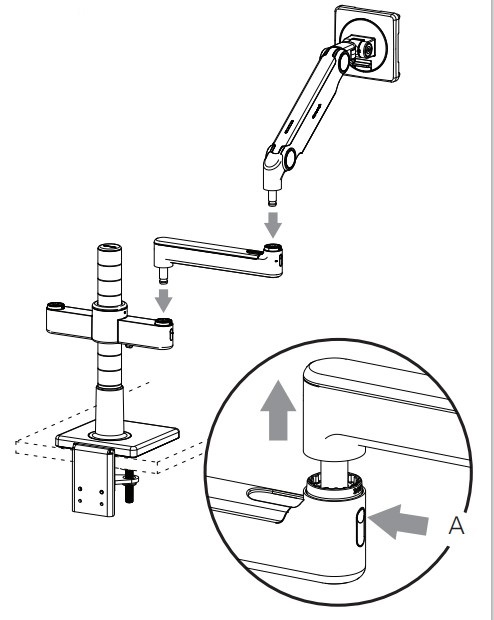

STAP 4: ARMEN AAN DE BEUGEL BEVESTIGEN

Voordat u elke schakel toevoegt, past u de Smart Stop aan volgens stap 3.

1. Steek de eerste schakel in de montage totdat de ontgrendelknop (A) op zijn plaats vergrendelt.
2. Steek de volgende schakel in de eerste schakel.
3. Om een schakel te verwijderen, drukt u op de ontgrendelknop en tilt u deze omhoog in de buurt van de verbinding.


OPMERKING:
Drievoudige schakelconfiguraties worden niet ondersteund.

OPMERKING:
De installatievolgorde van de schakels mag niet toestaan dat de monitor achter de achterrand van de unit komt.

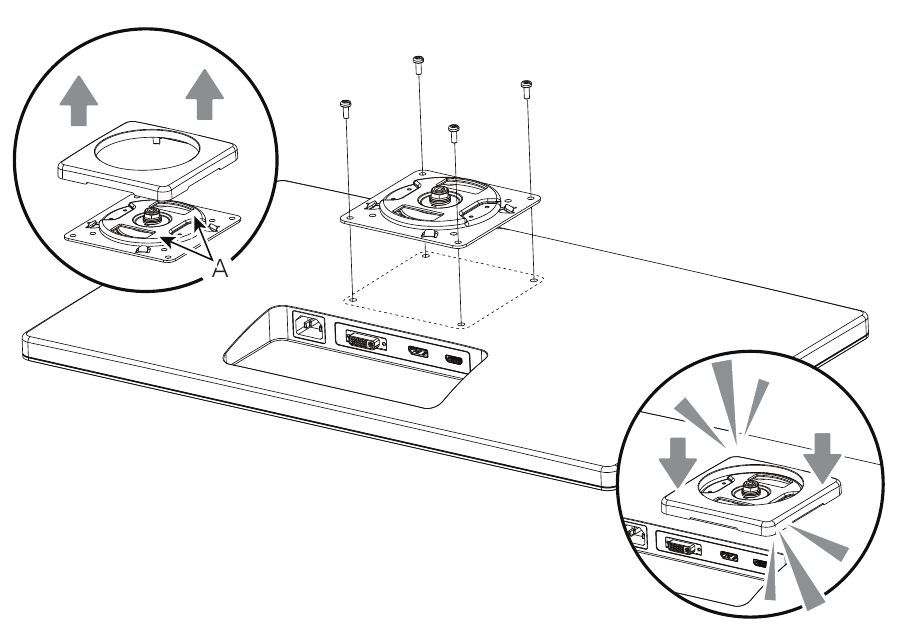

STAP 5: VESA-BEUGEL AAN DE MONITOR BEVESTIGEN

1. Scheid de VESA-afdekking van de VESA-plaat.
2. Plaats de VESA-plaat over de montagegaten aan de achterkant van de monitor met de D-vormige uitsparingen (A) in een verticale richting. Bevestig met behulp van de meegeleverde VESA-schroeven.
3. Klik de VESA-afdekking terug op zijn plaats.


De VESA-plaat heeft gatenpatronen van 75 mm en 100 mm.

U kunt ook de schroeven gebruiken die bij uw monitor zijn geleverd om de VESA-plaat te bevestigen. Als u de plaat van de monitor moet verschuiven, gebruikt u de plastic afstandhouders en verlengde schroeven die worden meegeleverd.

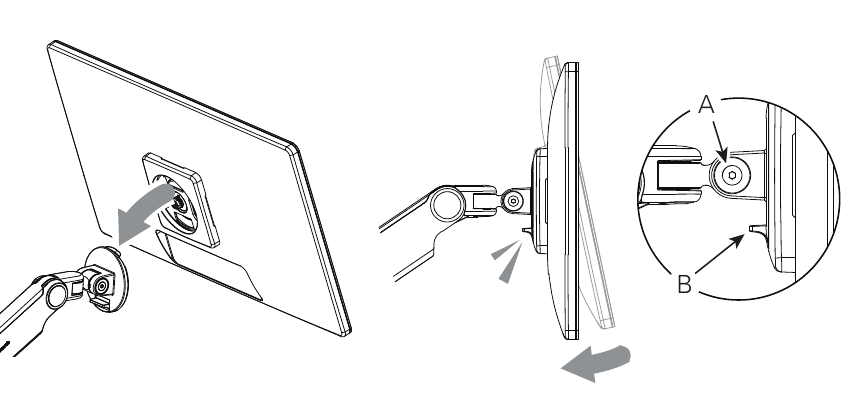

STAP 6: MONITOR AAN DE ARM BEVESTIGEN

1. Houd de monitor onder een hoek en laat deze op de arm zakken. Plaats de haak aan de bovenkant van de arm in de D-vormige uitsparing in de VESA-plaat.
2. Duw de onderkant van de monitor terug totdat het Quick Release-lipje (B) op de arm op zijn plaats klikt.

3. Om de monitor te verwijderen, tilt u het Quick Release-lipje op en trekt u de onderkant van de monitor weg van de arm en tilt u deze vervolgens van de haak.

OPMERKING:
Pas indien nodig de spanschroef (A) aan om de monitor in positie te houden.

STAP 7: KABELBEHEER

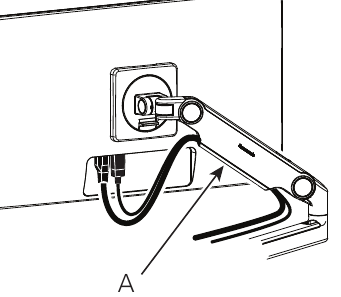

1. Leid de stroom- en monitorkabels door de flexibele kabelklemmen (A) op de bovenste schakel.

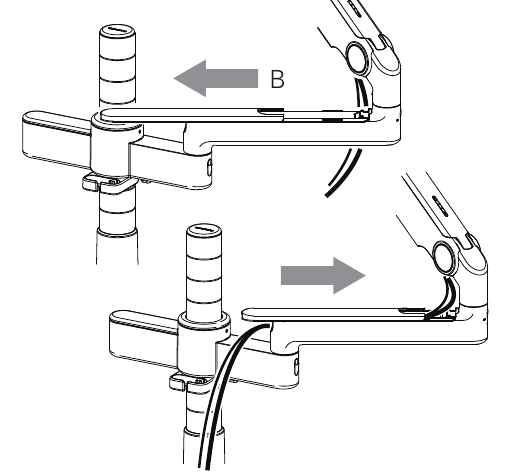

2. Schuif de afdekking (B) van de rechte schakel.

3. Leid kabels in de rechte schakel en plaats de afdekking terug, schuif deze totdat deze op zijn plaats klikt.

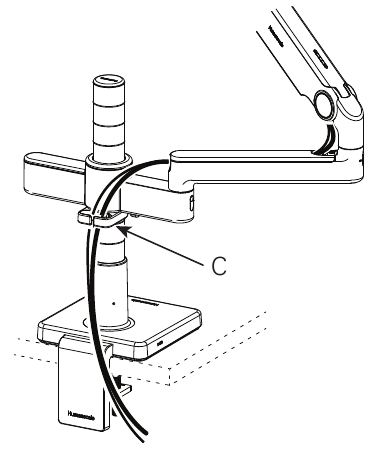

4. Leid kabels door de kabelgeleidingshaak (C).


Steek geen verlengsnoeren in. Steek geen snoer in dat het ene werkstation met het andere verbindt.

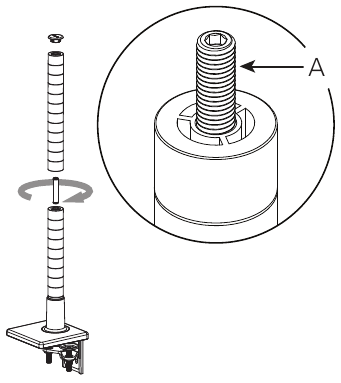

STAP 8: EEN TWEEDE RIJ MONITOREN TOEVOEGEN

1. Verwijder de dop van de bovenkant van de eerste paal.
2. Installeer de koppelingsschroef (A) in de bovenkant van de paal. Laat de helft van de schroef uitsteken.
3. Schroef de tweede paal op de koppelingsschroef.
   Palen moeten stevig tegen elkaar aan zitten.

4. Duw de dop op de bovenkant van de tweede paal.

Installeer geen paal of een combinatie van palen die hoger is dan 24" (610 mm).

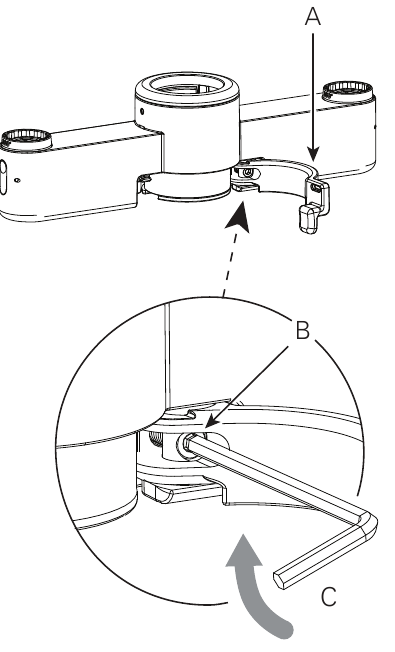

STAP 9: M/FLEX KLEMAANPASSINGEN

Uw M/Flex wordt klaar voor gebruik geleverd, maar het kan nodig zijn om de klem aan te passen.

1. Verwijder monitoren en schakels van de beugel.
2. Open de hendel (A) helemaal.
3. Draai de stelschroef (B) ¼ slag met de klok mee met behulp van de 3 mm inbussleutel (C).
4. Test uw aanpassingen door de hendel te sluiten.


Als de hendel moeilijk te sluiten is of niet volledig sluit, is deze te strak aangedraaid. Draai de stelschroef iets tegen de klok in.

Als u hem met geweld sluit, raakt de M/Flex beschadigd.

STAP 10: GEWICHTSAANPASSINGEN

Uw monitor moet gemakkelijk op en neer bewegen en in positie blijven.
Als de monitor vanuit de gewenste positie naar beneden beweegt of moeilijk op te tillen is, moet u de tegenkracht vergroten. Als de monitor vanuit de gewenste positie omhoog beweegt, moet u de tegenkracht verkleinen.

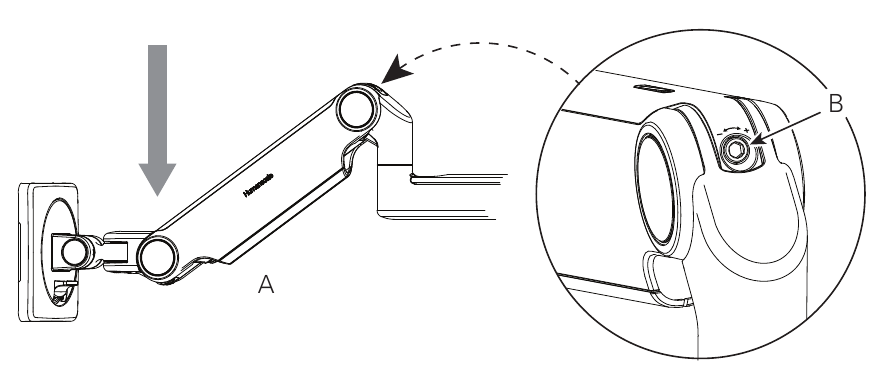

1. Duw de bovenste schakel (A) omlaag totdat de stelschroef (B) zichtbaar is.

2. Draai met de juiste inbussleutel (4 mm voor M2.1, 5 mm voor M8.1) de stelschroef met de klok mee (richting +) om de kracht te vergroten, of tegen de klok in (richting –) om de kracht te verkleinen. Draai de stelschroef (B) totdat de monitor in evenwicht is.

3. Beweeg de monitor rond om er zeker van te zijn dat de beweging soepel is en dat de arm de monitor op zijn plaats houdt.

OPMERKING:

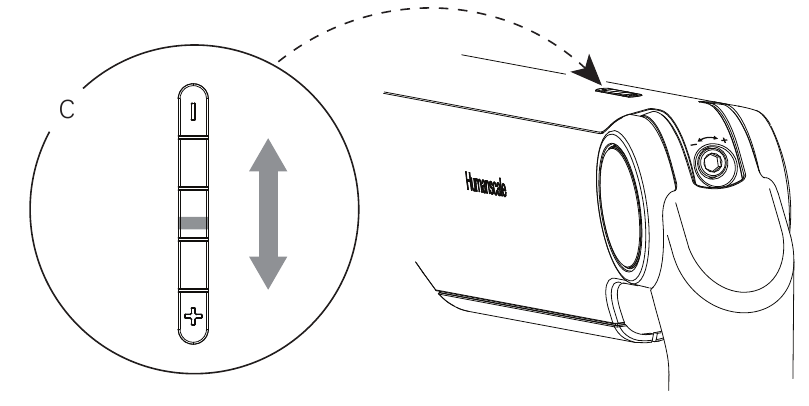

Let bij het installeren van meerdere dezelfde monitoren op de positie van de naald in de indicator (C) bovenop de arm. Pas de andere armen aan zodat ze overeenkomen.

Draai de stelschroef niet te strak aan, omdat dit de arm kan beschadigen.

Monitoren mogen niet meer wegen dan:
15,5 lbs (7 kg) voor M2.1
28 lbs (12,7 kg) voor M8.1
Het totale gewicht mag niet meer bedragen dan 60 lbs (27,2 kg)

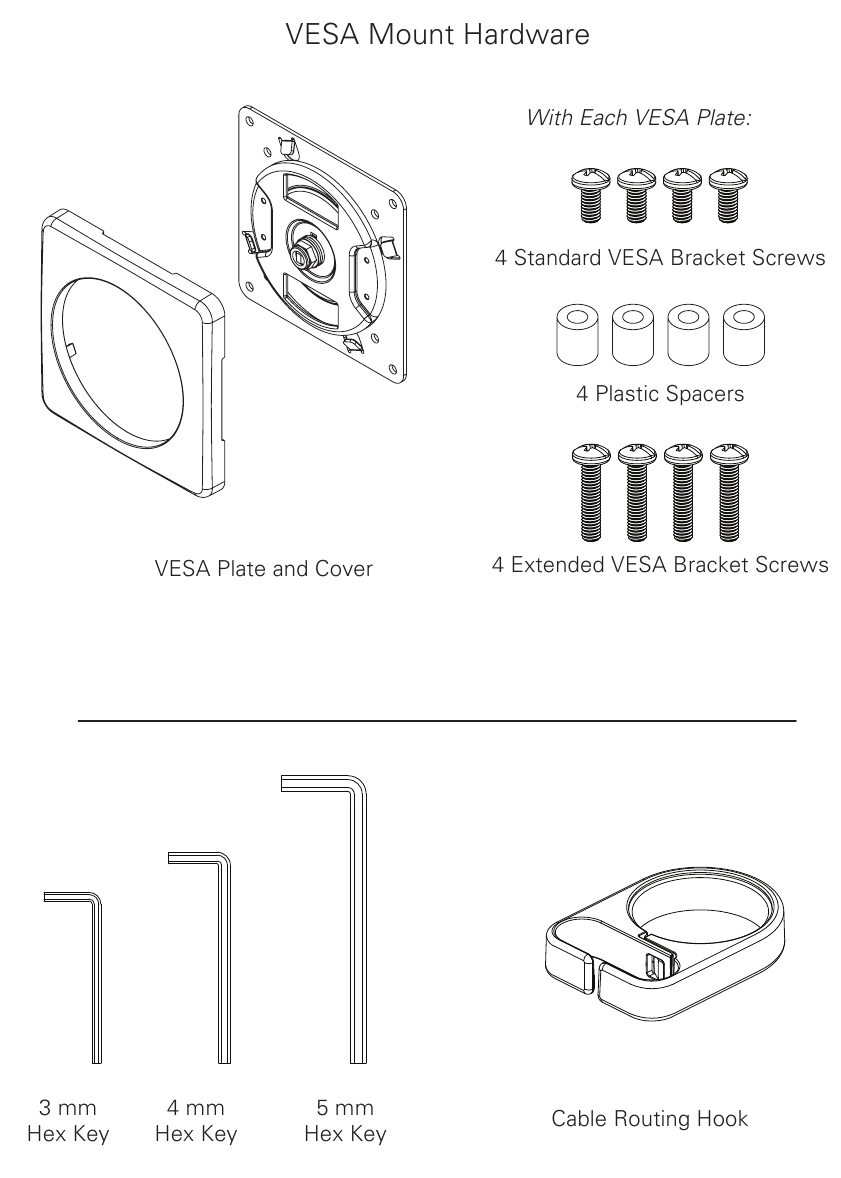

M/FLEX INSTALLATIEHARDWARE

www.humanscale.com
© 2018 Humanscale Corporation.
De tekst en illustraties zijn auteursrechtelijk beschermd materiaal.
Alle rechten voorbehouden.
Het Humanscale-merk en -logo zijn handelsmerken van Humanscale Corporation en zijn geregistreerd in de Verenigde Staten en bepaalde andere landen.
Het M8.1-handelsmerk is eigendom van Humanscale Corporation.
