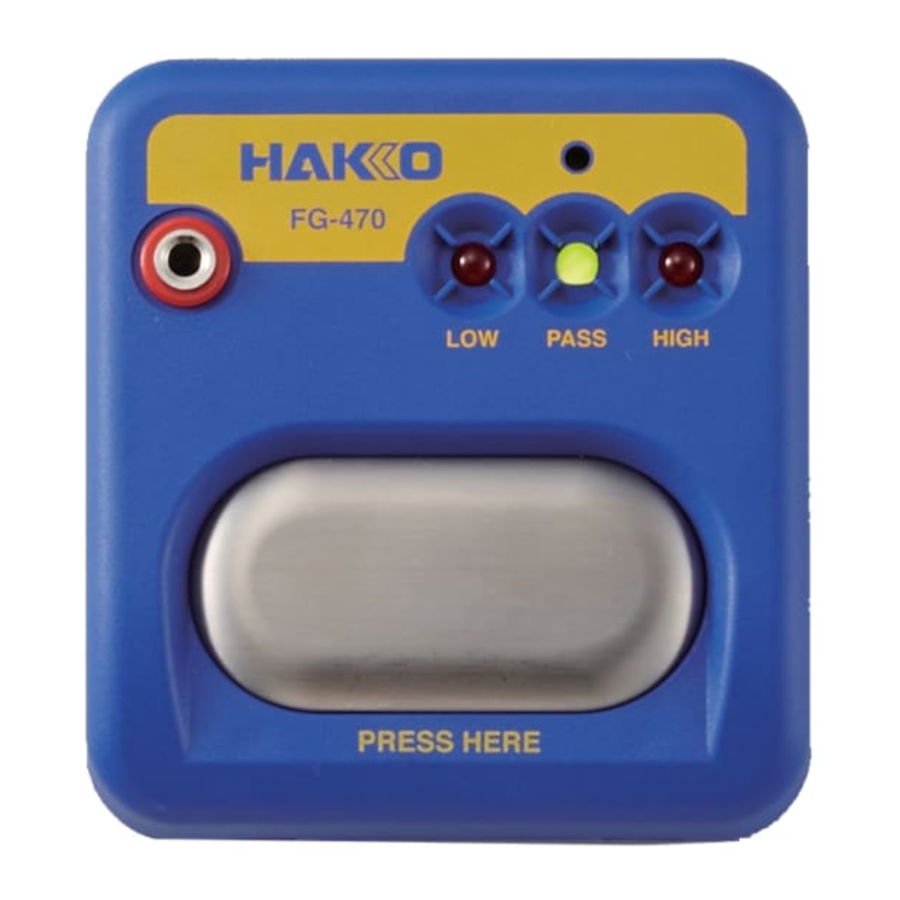

Hakko FG-470 - Systeemtester Handleiding

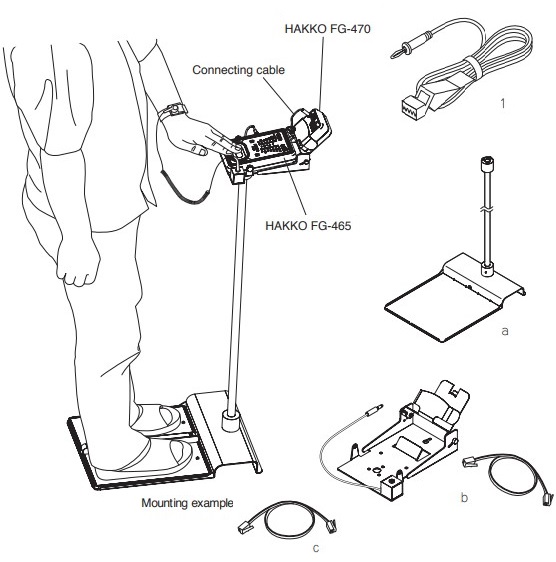

ONDERDELENLIJST

● HAKKO FG-470 onderdelen

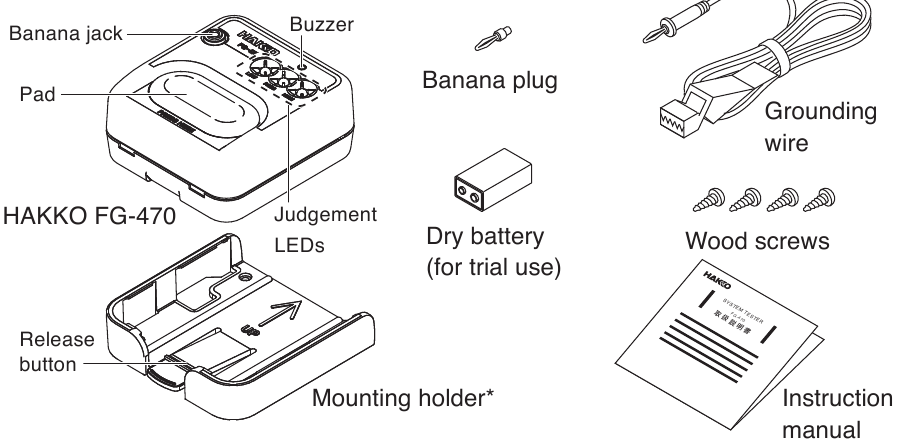

PAKLIJST EN ONDERDEELNAMEN

Controleer of alle onderstaande items in de verpakking zitten.

• HAKKO FG-470 (1)
• Montagehouder (1)
• 006P 9 V droge batterij (voor testgebruik) (1)
• Aardedraad (1)
• Banaan stekker (1)
• Houtschroeven (4)
• Instructiehandleiding (1)

* Verzonden met HAKKO FG-470 gemonteerd erin.

SPECIFICATIES

* Specificaties kunnen zonder kennisgeving worden gewijzigd om verbeteringen aan te brengen.

WAARSCHUWINGEN, VOORZORGSMAATREGELEN EN OPMERKINGEN

• Sta niet toe dat dit product wordt gebruikt door personen die niet zijn goedgekeurd door een beheerder of die geen ervaring of kennis hebben (inclusief kinderen).
• Sta niet toe dat kinderen met dit product spelen.
• Sta niet toe dat kinderen reinigings- of door de gebruiker uitgevoerde onderhoudswerkzaamheden uitvoeren zonder toezicht.

Volg voor de veiligheid de volgende voorzorgsmaatregelen.

• Laat dit product niet nat worden. Neem ook geen metingen met natte handen.
• Stel dit product niet bloot aan sterke schokken. Stoot niet op de pad en druk er niet hard op.
• Gebruik voor vervangende onderdelen uitsluitend originele onderdelen.
• Wijzig dit product niet.
• Gebruik voor de stroomvoorziening geen andere batterijen dan een 006P 9 V batterij.
• Wanneer het product voor een lange periode niet zal worden gebruikt, verwijder dan de batterij en bewaar deze.
• Voer geen andere handelingen uit die als gevaarlijk kunnen worden beschouwd.

MONTAGE

Batterij plaatsen

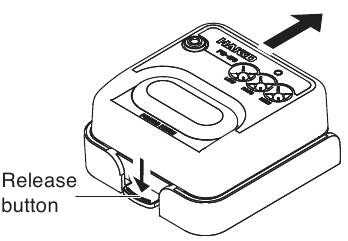

1. Verwijder de HAKKO FG-470 uit de montagehouder. Houd de ontgrendelingsknop van de montagehouder ingedrukt en schuif het hoofdgedeelte in de richting die wordt aangegeven door de pijl in de afbeelding.

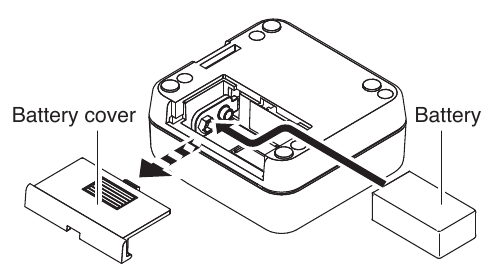

2. Open de batterijklep.

3. Plaats de batterij in de juiste richting.

Plaats de batterij niet terwijl u op de pad drukt.

Bij montage van de HAKKO FG-470 in de montagehouder

Houd de veiligheid in gedachten bij het installeren van de montagehouder. Wanneer de montagehouder op een muur, enz. wordt geïnstalleerd, houd dan rekening met de wanddikte, sterkte, enz. en bereid indien nodig ankers, schroeven, enz. voor.

1. Installeer de montagehouder op een muur of tafel.
   Wanneer de installatielocatie een tafel, enz. is met voldoende sterkte, installeer dan met behulp van de meegeleverde 4 houtschroeven.


   Wees voorzichtig met de oriëntatie van de houder bij het installeren. (De pijl moet naar achteren of omhoog wijzen.)

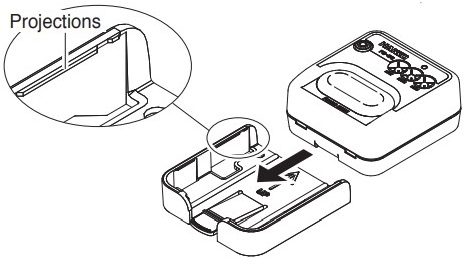

2. Met het pad-uiteinde van de HAKKO FG-470 naar de montagehouder toe, lijnt u de groeven aan de zijkanten van de HAKKO FG-470 uit met de uitsteeksels van de montagehouder en schuift u het hoofdgedeelte in de houder.




• Schuif het hoofdgedeelte volledig naar binnen totdat een klik hoorbaar is.
• Om te voorkomen dat het hoofdgedeelte uit de houder valt of komt, moet u ervoor zorgen dat de groeven van het hoofdgedeelte en de uitsteeksels van de houder correct zijn uitgelijnd bij het inschuiven van het hoofdgedeelte.

Bij het vervangen van de batterij

Als de HAKKO FG-470 in de houder is gemonteerd, schuift u het hoofdgedeelte uit de houder terwijl u op de ontgrendelingsknop drukt en vervangt u de batterij.

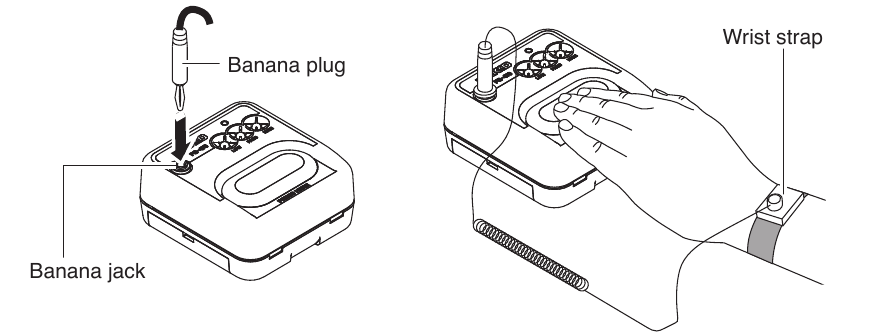

BEDIENING

1. Wikkel de polsband stevig om uw pols.
2. Steek de banaan stekker van de polsband in de banaanbus van het hoofdgedeelte.
3. Druk de pad voorzichtig in met 3 vingers.

1. Als de groene "PASS" (GESLAAGD) LED oplicht en het hoorbare signaal klinkt, geeft dit aan dat de polsband in normale conditie is.
2. Als de rode "LOW" (LAAG) LED oplicht, geeft dit aan dat de weerstand van de polsband lager is dan 800 kΩ, wat nadelige effecten op het menselijk lichaam kan hebben. Controleer de weerstand van de polsband.
3. Als de rode "HIGH" (HOOG) LED oplicht, controleer dan of de polsband stevig om de pols is gewikkeld en test het opnieuw. In sommige gevallen is de oorzaak ook een gebroken polsbanddraad, dus controleer de weerstand van de polsband.

OPMERKING
Na ongeveer 50.000 keer gebruik kan de groene "PASS" (GESLAAGD) LED donker zijn of niet oplichten, zelfs niet wanneer het hoorbare signaal klinkt.
Vervang in dat geval de batterij (006P 9 V).

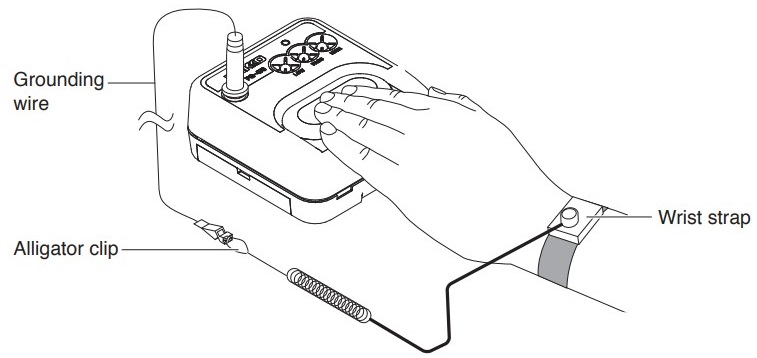

Wanneer de polsbandklem een ​​krokodillenklem is

Als de polsbandklem een krokodillenklem is, steekt u de meegeleverde banaan stekker in de banaanbus van het hoofdgedeelte en maakt u de verbinding door de krokodillenklem van de polsband op de banaan stekker te klikken.
Of gebruik indien nodig de aardedraad om de polsband aan te sluiten.

Bij het inpluggen van de meegeleverde banaan stekker kan het in het begin moeilijk zijn, maar zorg ervoor dat u de stekker volledig insteekt.
