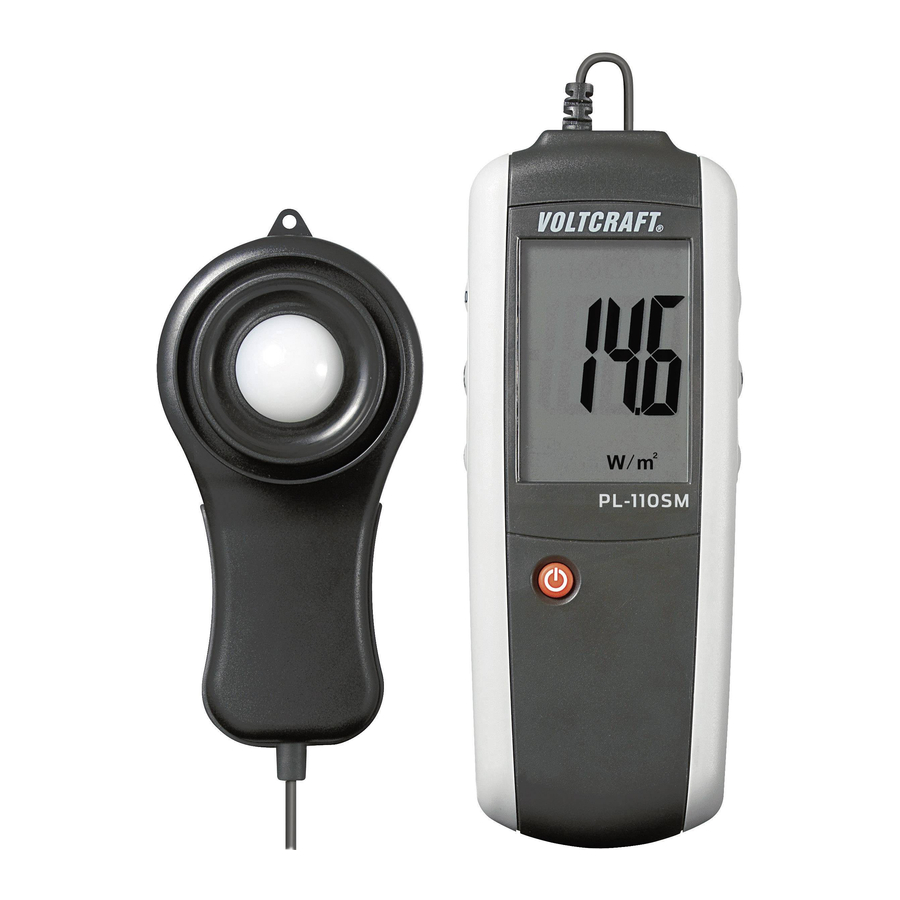

VOLTCRAFT PL-110SM - Lux meter Handleiding

BEOOGD GEBRUIK

Robuuste en eenvoudig te bedienen meter om het niveau van zonnestraling te meten. Dit maakt een snelle en betrouwbare controle van de efficiëntie van PV- en zonnesystemen mogelijk. Meet gewoon de zonnestraling per m², vermenigvuldig met de oppervlakte van het PV-systeem en vergelijk dit vervolgens met de huidige netvoeding. De PL-110SM is ook geschikt om de ideale locatie van een nieuw systeem te bepalen. Het is in staat om de maximale/minimale waarde van het gemeten lichtvermogen vast te leggen. Het product kan ook de huidige meting vasthouden. De meting kan worden weergegeven in 'W/m²' of 'BTU/(ft²_*h)'.

Dit product voldoet aan de Europese en nationale eisen met betrekking tot elektromagnetische compatibiliteit (EMC). CE-conformiteit is geverifieerd en de relevante verklaringen en documenten zijn gedeponeerd bij de fabrikant.

Ongeautoriseerde conversie en/of modificatie van het apparaat is ontoelaatbaar vanwege veiligheids- en keuringsredenen (CE). Elk ander gebruik dan hierboven beschreven is niet toegestaan en kan het product beschadigen en leiden tot bijbehorende risico's zoals kortsluiting, brand, elektrische schok, enz. Lees de bedieningsinstructies aandachtig door en bewaar ze voor toekomstig gebruik.

INHOUD VAN DE LEVERING

• Zonnestraling Meetinstrument
• Kap
• AAA-batterij x 3
• Draagtas
• Bedieningsinstructies

VEILIGHEIDSINSTRUCTIES

Wij aanvaarden geen aansprakelijkheid voor schade aan eigendommen of persoonlijk letsel als het product op enigerlei wijze is misbruikt of beschadigd door onjuist gebruik of het niet naleven van deze bedieningsinstructies. De garantie vervalt dan!
Het pictogram met uitroepteken geeft belangrijke informatie aan in de bedieningsinstructies. Lees de volledige bedieningsinstructies zorgvuldig door voordat u het apparaat bedient, anders bestaat er gevaar.

Persoonlijke veiligheid

• Het product is geen speelgoed en moet buiten bereik van kinderen worden gehouden!

Productveiligheid

• Let bij gebruik in combinatie met andere apparaten op de bedieningsinstructies en veiligheidsvoorschriften van aangesloten apparaten.
• Het product mag niet worden blootgesteld aan zware mechanische belasting.
• Het product mag niet worden blootgesteld aan extreme temperaturen, intense trillingen of vocht.
• Gebruik dit product niet op een hoogte van meer dan 2000 meter.
• Dit is een nauwkeurig apparaat, ga tijdens gebruik of opslag niet verder dan de specificaties om mogelijke schade of gevaar te voorkomen.

Batterij veiligheid

• De juiste polariteit moet in acht worden genomen bij het plaatsen van de batterijen.
• Batterijen moeten uit het apparaat worden verwijderd als het gedurende langere tijd niet wordt gebruikt om schade door lekkage te voorkomen. Lekkende of beschadigde batterijen kunnen bij contact met de huid zuurbrandwonden veroorzaken, gebruik daarom geschikte beschermende handschoenen om beschadigde batterijen te hanteren.
• Batterijen moeten buiten bereik van kinderen worden bewaard. Laat de batterij niet rondslingeren, want er bestaat het risico dat kinderen of huisdieren deze inslikken.
• Alle batterijen moeten tegelijkertijd worden vervangen. Het mengen van oude en nieuwe batterijen in het apparaat kan leiden tot batterijlekkage en schade aan het apparaat.
• Batterijen mogen niet worden gedemonteerd, kortgesloten of in vuur worden gegooid. Laad nooit niet-oplaadbare batterijen op. Er is explosiegevaar!

Diversen

• Reparaties mogen alleen worden uitgevoerd door een specialist/ gespecialiseerde werkplaats.
• Als u vragen heeft over het gebruik van het apparaat die niet in deze bedieningsinstructie worden beantwoord, is onze technische ondersteuning beschikbaar onder het volgende adres en telefoonnummer: Voltcraft^®, 92242 Hirschau, Lindenweg 15, Duitsland, telefoon 0180 / 586 582 7

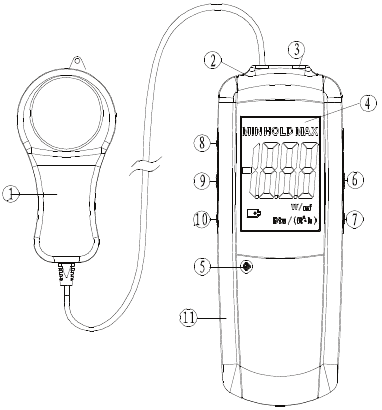

BEDIENINGSELEMENTEN

1. Zonnestralingssensor
2. Zonnestralingssensor aansluiting
3. 0 Aanpassing
4. LCD
5. Aan/uit knop
6. 'W/B' knop
7. 'R' knop
8. 'HOLD' (Vasthouden) knop
9. 'MIN/MAX' knop
10. Achtergrondverlichting knop
11. Batterijcompartiment

WERKING

Zorg ervoor dat de kap de sensor bedekt voordat u het apparaat inschakelt.

1. Druk op de aan/uit (5) knop.
2. De initiële meting op het LCD (4) moet nul zijn. Zo niet, pas dan de 0 Aanpassing (3) aan totdat de meting nul wordt.
3. Verwijder de kap en stel de sensor (1) bloot aan het zonlicht.
4. De kracht van het zonlicht wordt weergegeven op het LCD (4).
   • Om de eenheid van de meting te wijzigen, drukt u op de 'W/B' knop (6). Dit product ondersteunt 'W/m²' of 'BTU/(ft²_*h)'.
   • Om de meting op het display te bevriezen, drukt u op de 'HOLD' (Vasthouden) knop (8). Het woord 'HOLD' (Vasthouden) verschijnt op het LCD (4) en de meting is bevroren. Om de meting vrij te geven, drukt u nogmaals op de 'HOLD' (Vasthouden) knop (8).
   • Als 'OL' op het display wordt weergegeven, betekent dit dat de gemeten gegevens hoger zijn dan 199.9. Druk op de 'R' knop (7) om naar een groter bereik te schakelen. Druk nogmaals op de 'R' knop (7) om terug te schakelen naar het kleinere bereik voor een nauwkeurige meting.
   • Om de minimum/maximum waarde van de huidige meting te verkrijgen, drukt u op de 'MIN/MAX' knop (9). Druk eenmaal om te schakelen van het minimum naar het maximum (en vice versa). 'MIN' of 'MAX' geeft aan dat de weergegeven meting de minimum- of de maximumwaarde is. Houd de 'MIN/MAX' knop (9) 1 seconde ingedrukt om terug te schakelen naar de normale modus.
   • Druk op de achtergrondverlichting knop (10) om de achtergrondverlichting van het LCD in of uit te schakelen.

REINIGING EN ONDERHOUD

• Reinig het apparaat UITSLUITEND met een droge doek. Er mag geen natte doek, water of andere vloeistof worden gebruikt.
• Als het pictogram () verschijnt, vervang dan de batterij zo snel mogelijk. Om de batterijen te vervangen, draait u de schroeven aan de achterkant van het batterijcompartiment los. Vervang de batterijen door nieuwe batterijen van hetzelfde type (AAA 1.5 V batterijen) met de juiste polariteit. Schroef vervolgens het deksel terug.

VERWIJDERING

Afvoeren van afgedankte elektrische en elektronische apparatuur

Om de kwaliteit van het milieu te behouden, te beschermen en te verbeteren, de menselijke gezondheid te beschermen en natuurlijke hulpbronnen oordeelkundig en rationeel te gebruiken, dient de gebruiker het onbruikbare product terug te brengen naar de relevante faciliteiten in overeenstemming met de wettelijke voorschriften.
De doorgekruiste afvalbak geeft aan dat het product afzonderlijk moet worden afgevoerd en niet als gemeentelijk afval.

Afvoeren van gebruikte batterijen/ oplaadbare batterijen

De gebruiker is wettelijk verplicht (batterijwetgeving) om gebruikte batterijen en oplaadbare batterijen in te leveren. Het afvoeren van gebruikte batterijen bij het huishoudelijk afval is verboden! Batterijen/ oplaadbare batterijen die gevaarlijke stoffen bevatten, zijn gemarkeerd met de doorgekruiste afvalbak. Het symbool geeft aan dat het product niet via het huishoudelijk afval mag worden afgevoerd. De chemische symbolen voor de betreffende gevaarlijke stoffen zijn Cd = Cadmium, Hg = Kwik, Pb = Lood.

U kunt gebruikte batterijen/ oplaadbare batterijen gratis inleveren bij elk inzamelpunt van uw gemeente, onze winkels of waar batterijen/ oplaadbare batterijen worden verkocht.
Zo voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu!

TECHNISCHE GEGEVENS

Deze bedieningsinstructies zijn gepubliceerd door Voltcraft®,
Lindenweg 15, D-92242 Hirschau/ Duitsland, Telefoon +49 180 586 582 7.
Alle rechten inclusief vertaling voorbehouden. Reproductie door welke methode dan ook, bijvoorbeeld fotokopie, microverfilming of de vastlegging in elektronische gegevensverwerkingssystemen vereist de voorafgaande schriftelijke goedkeuring van de redactie. Nadruk, ook gedeeltelijk, is verboden.
De bedieningsinstructies geven de huidige technische specificaties weer op het moment van drukken.
Wij behouden ons het recht voor om de technische of fysieke specificaties te wijzigen.
© Copyright 2009 door Voltcraft^®.
