Behringer BRAINS - Snelstartgids voor Multi-Engine Oscillatormodule
Inhoud

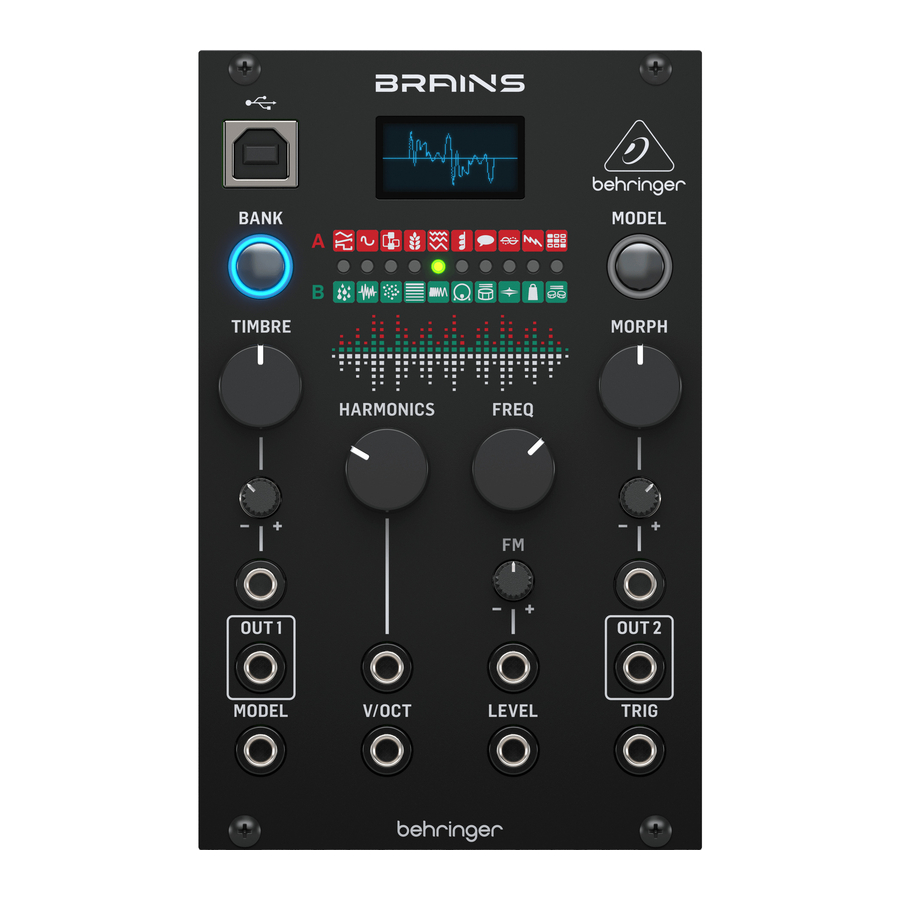

Multi-Engine Oscillatormodule voor Eurorack met 20 Synthese-engines en OLED-oscilloscoop

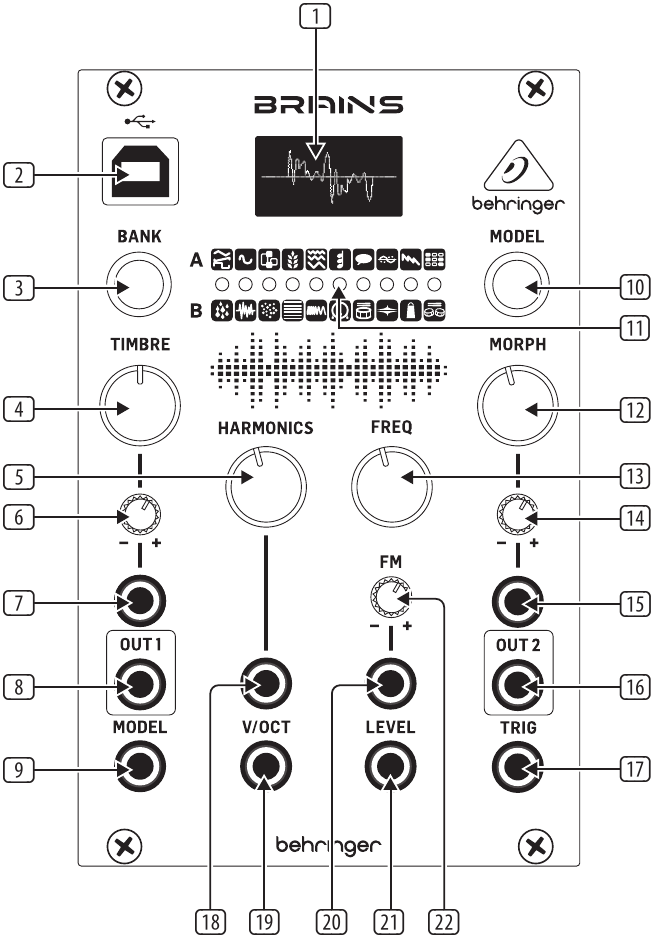

Bedieningselementen
- DISPLAY – Produceert een golfvorm van de audio-inhoud voor snelle visuele feedback.
- USB – Sluit een standaard-USB-kabel aan voor firmware-updates.
- BANK button – Schakelt tussen Bank A en Bank B-modellen.
- TIMBRE knob – De functie varieert afhankelijk van het geselecteerde model, maar veegt over het algemeen van donkerdere naar helderdere inhoud.
- HARMONICS knob – De functie varieert afhankelijk van het geselecteerde model, maar past over het algemeen de frequentiespreiding of tonale balans aan.
- TIMBRE CV LEVEL – Verzwakt de spanning die wordt ontvangen op de Timbre CV-ingang. Als de CV-ingang niet is gepatcht en er een signaal wordt ontvangen op de Trig-ingang, regelt deze knop in plaats daarvan de hoeveelheid modulatie van de interne envelopgenerator.
- TIMBRE CV – Regel de Timbre-parameter via externe stuurspanning.
- OUT 1 – Stuurt het belangrijkste verwerkte signaal via een 3,5 mm TS-kabel.
- MODEL jack – Maakt het mogelijk om de modelselectie op afstand te maken via externe stuurspanning.
- MODEL button – Scrolt door de beschikbare modellen in de momenteel actieve bank.
- MODEL LEDs – Geeft het huidige model aan via rode LED voor bank A of groene LED voor bank B.
- MORPH knob – De functie varieert afhankelijk van het geselecteerde model, maar regelt over het algemeen de panning of het karakter.
- FREQ knob – Beslaat een bereik van 8 octaven, maar kan worden beperkt tot 14 halve tonen.
- MORPH CV LEVEL – Verzwakt de spanning die wordt ontvangen op de Morph CV-ingang. Als de CV-ingang niet is gepatcht en er een signaal wordt ontvangen op de Trig-ingang, regelt deze knop in plaats daarvan de hoeveelheid modulatie van de interne envelopgenerator.
- MORPH CV – Regel de Morph-parameter via externe stuurspanning.
- OUT 2 – Stuurt een alternatief of een variant van het Out 1-signaal via een 3,5 mm TS-kabel.
- TRIG – Voert verschillende functies uit:
- Activeert de interne envelopgenerator.
- Activeert de fysieke en percussieve modellen.
- Activeert de interne low-pass gate.
- Samplet en houdt de waarde van de Model CV-ingang vast.
- HARMONICS CV – Regel de Harmonics-parameter via externe stuurspanning.
- V/OCT – Regelt de fundamentele frequentie ten opzichte van de root die is geselecteerd door de Freq-knop.
- FM CV – Regel de FM-parameter via externe stuurspanning.
- LEVEL – Opent de interne low-pass gate op het uitgangssignaal, waardoor zowel het uitgangsniveau als de helderheid worden geregeld. Activeert ook een accent wanneer de fysieke of percussieve modellen actief zijn.
- FM CV LEVEL – Verzwakt de spanning die wordt ontvangen op de FM CV-ingang.
Specificaties
| Ingangen | |
| Timber CV-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 50 kΩ |
| Maximaal ingangsniveau | ±8 V |
| Harmonics CV-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 100 kΩ |
| Maximaal ingangsniveau | ±5 V |
| Freq CV-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 50 kΩ |
| Maximaal ingangsniveau | ±8 V |
| Morph CV-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 50 kΩ |
| Maximaal ingangsniveau | ±8 V |
| Model CV-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 100 kΩ |
| Maximaal ingangsniveau | ±5 V |
| V/oct-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 100 kΩ |
| Maximaal ingangsniveau | -3 tot +7 V |
| Level-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 50 kΩ |
| Maximaal ingangsniveau | 0 tot +8 V |
| Trig-ingang | |
| Type | 3,5 mm TS-jack, DC tot 2 kHz |
| Impedantie | 50 kΩ |
| Maximaal ingangsniveau | 0 tot +8 V |
| Uitgangen | |
| Out 1 | |
| Type | 3,5 mm TS-jack, DC-gekoppeld |
| Impedantie | 1 kΩ |
| Maximaal uitgangsniveau | 6,2 V |
| Out 2 | |
| Type | 3,5 mm TS-jack, DC-gekoppeld |
| Impedantie | 1 kΩ |
| Maximaal uitgangsniveau | 6,2 V |
| Bedieningselementen | |
| Timbre | Donkerdere of helderdere inhoud |
| Harmonics | Frequentie spreiding of tonale balans |
| Freq | Frequentie-aanpassing |
| Morph | Panning of karakter |
| Bank | Schakelt band A en B |
| Model | Scrolt door modellen in actieve bank |
| Digitale verwerking | |
| A/D-converter | |
| Resolutie | 16-bits |
| D/A-converter | |
| Resolutie | 16-bits |
| Samplingfrequentie | 48 kHz |
| Interne verwerking | 32-bits floating point |
| USB | |
| Type | USB 2.0, type B |
| Vermogen | |
| Stroomvoorziening | Eurorack |
| Stroomverbruik | 130 mA (+12 V), 10 mA (-12 V) |
| Fysiek | |
| Afmetingen | 129 x 81 x 45 mm (5.0 x 3.2 x 1.8") |
| Rack-eenheden | 16 HP |
| Gewicht | 0,16 kg (0,35 lbs) |
Waveformparameters
| Icoon | Naam | Timbre |
 | Virtual analog | Blokgolf: smalle puls, volledige blokgolf, hardsync formant |
 | Waveshaping | Wavefolder-hoeveelheid |
 | FM 2 operators | Modulatiemix |
 | Grains | Formantfrequentie |
 | Additive | Meest prominente harmonische |
 | Chords | Akkoordomkering/-transpositie |
 | Speech | Vocale tamber van diep naar hoog |
 | Karplus strong | Helderheid en stofgevoeligheid |
 | Super saw | Stelt het aantal golfvormen in |
 | Wavetable oscillator | Roteert door verschillende golven |
 | Rain | Regenkorreldichtheid |
 | Noise | Klokfrequentie |
 | Dust | Deeltjesdichtheid |
 | Modal strings | Aanslaghelderheid en stofdichtheid |
 | FM drum | LP-filter cutoff |
 | Bass drum | Aanslaghelderheid en overdrive-hoeveelheid |
 | Snare drum | Balans tussen verschillende modi van de drum |
 | Hi-hat | HP-filter cutoff |
 | Cowbell | Helderheid |
 | Toms | Toon |
| Harmonieën | Morph | |
| Ontstemming tussen golven | Zaag: driehoek naar brede notch-zaag | |
| Waveshaper-golfvorm | Golfvormsymmetrie | |
| Frequentieverhouding | >12:00 – operator 2 moduleert eigen fase<12:00 – operator 2 moduleert operator 1 fase | |
| Frequentie tussen formant 1 en 2 | Formantbreedte en -vorm | |
| Aantal hobbels in spectrum | Hobbelvorm – vlak en breed tot gepiekt en smal | |
| Akkoordtype | Golfvorm | |
| Scrolt door formanttypen, SAM en LPC-klinkers/woorden | Woordsegmentselectie | |
| Snaarstijfheid | Vervaltijd | |
| Past harmonische inhoud aan | Sub-oscillatorniveau | |
| Selecteert tussen 4 geïnterpoleerde banken, gevolgd door dezelfde 4 banken, in omgekeerde volgorde, zonder interpolatie. | Kolomindex | |
| Hoeveelheid toonhoogte-randomisatie | Druppelduur en -overlap, uitmondend in een stapel van 8 willekeurig frequentie-gemoduleerde golfvormen | |
| Scrolt door filterrespons, van LP naar BP naar HP | Filterresonantie | |
| Frequentierandomisatie | Scrolt door nagalmende all-pass filters, gevolgd door steeds meer resonerende BP-filters | |
| Hoeveelheid harmonische kleuring | Vervaltijd | |
| Blend tussen harmonische inhoud | Vervaltijd | |
| Frequentie | Vervaltijd | |
| Blend tussen harmonische en ruiscomponenten | Vervaltijd | |
| Blend tussen metalen en gefilterde ruis | Vervaltijd | |
| Textuur | Vervaltijd | |
| Resonantie | Vervaltijd | |
| Out 2 | ||
| Som van twee hardsync'd golfvormen | ||
| Variant met een andere golfvormcurve | ||
| Sub-oscillator | ||
| Simulatie van gefilterde golfvormen – Harmonics selecteert filtertype (peaking, LP, BP, HP) | ||
| Variant die harmonischen van Hammond-orgeltrekstangen bevat | ||
| Akkoordgrondtoon | ||
| Ongefilterd vocaal signaal | ||
| Kopie van Out 1 | ||
| Kopie van Out 1 | ||
| Varieert de selectie van kolomgolfvormen | ||
| Variant met sinusgolfoscillatoren | ||
| Resultaat van 2 BP-filters die worden bestuurd door de Harmonics-knop | ||
| Ruwe stofruis | ||
| Ruw excitersignaal | ||
| Alternatief FM-drummodel | ||
| Alternatief bass drum-model | ||
| Alternatief snare drum-model | ||
| Alternatief hi-hat-model | ||
| Alternatief cowbell-model | ||
| Alternatieve tommodellen | ||
Naam van de verantwoordelijke partij: Music Tribe Commercial NV Inc.
Adres: 901 Grier Drive Las Vegas, NV 89118 USA
Telefoonnummer: +1 747 237 5033
Wijzigingen of aanpassingen aan de apparatuur die niet uitdrukkelijk zijn goedgekeurd door Music Tribe, kunnen de bevoegdheid van de gebruiker om de apparatuur te gebruiken ongeldig maken.
Hierbij verklaart Music Tribe dat dit product voldoet aan Richtlijn 2014/30/
EU, Richtlijn 2011/65/EU en Amendement 2015/863/EU, Richtlijn 2012/19/EU, Verordening 519/2012 REACH SVHC en Richtlijn 1907/2006/EC.a
De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op https://community.musictribe.com/
EU-vertegenwoordiger: Music Tribe Brands DK A/S
Adres: Ib Spang Olsens Gade 17, DK - 8200 Aarhus N, Denemarken
