CAME RIO-CONTROL - Controller Handleiding

Beschrijving

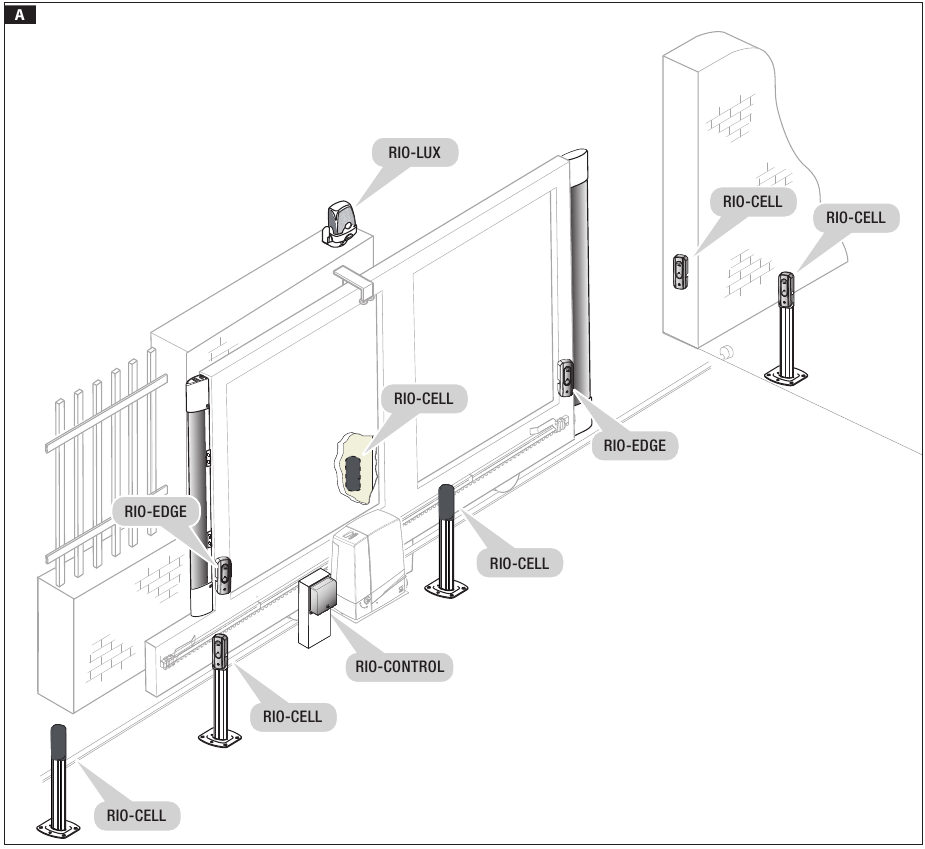

Apparaat voor het beheer van maximaal 10 accessoires uit de RIO-serie via radio. Figuur A toont negen eenheden die zijn gekoppeld aan RIO-CONTROL.

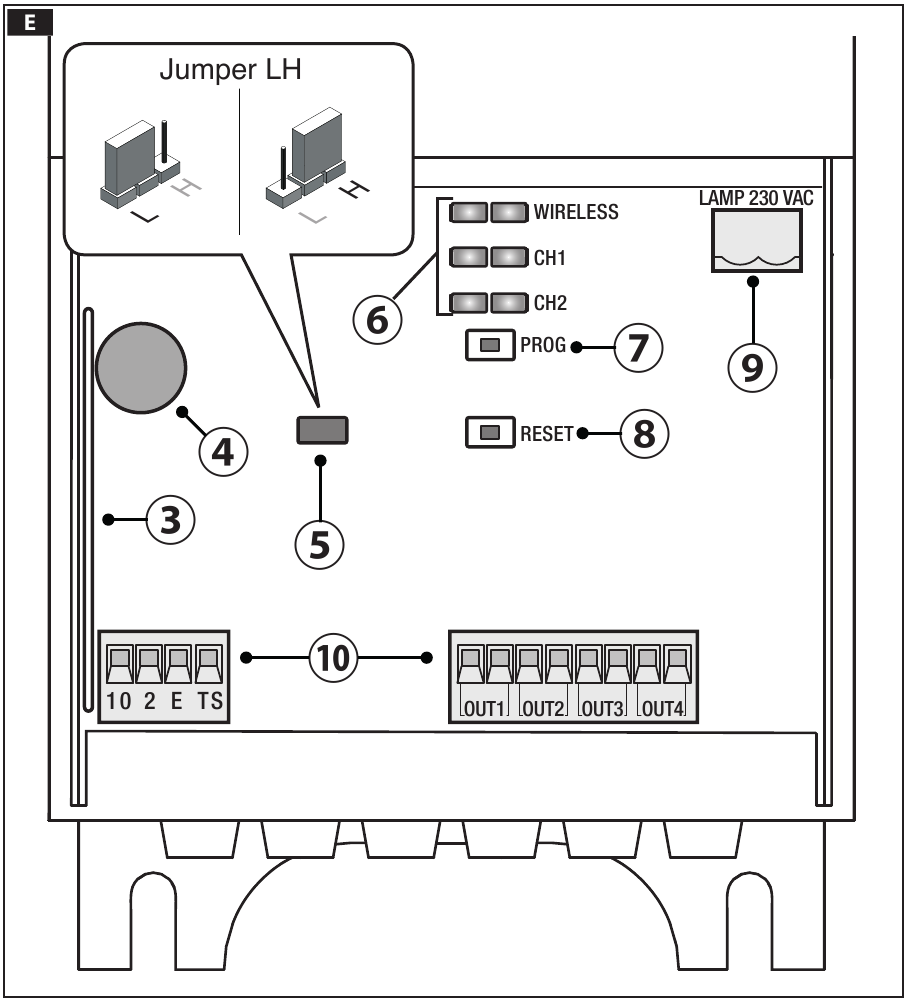

Belangrijkste componenten van de besturingskaart

3. Antenne.
4. Zoemer.
5. Schakelaar voor het selecteren van het radiovermogensbereik.
6. Waarschuwingsled.
7. Programmeerknop.
8. Resetknop.
9. Ingang knipperlicht.
10. Aansluitklemmen voor aansluiting op het bedieningspaneel, - zie figuur :

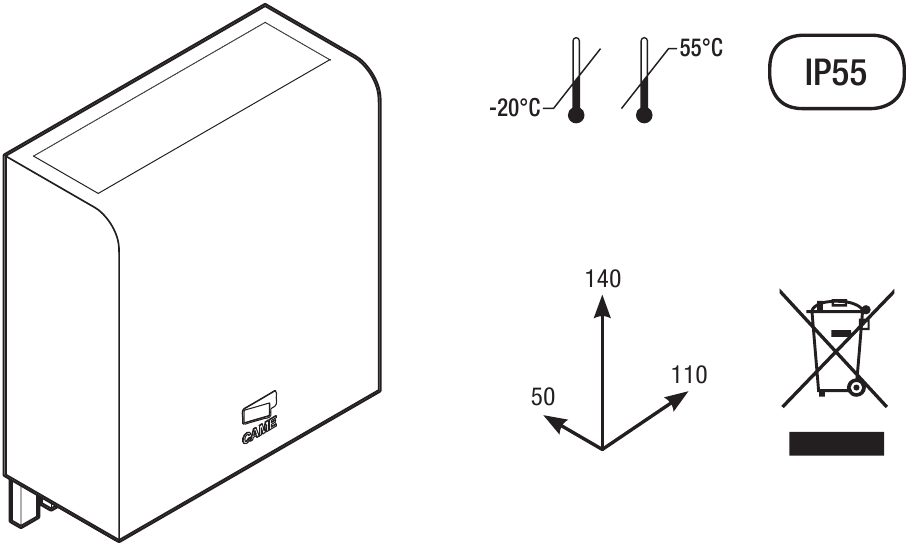

Technische gegevens

Installatie

Voordat u verdergaat, schakelt u de NETVOEDING uit en koppelt u eventuele batterijen los.

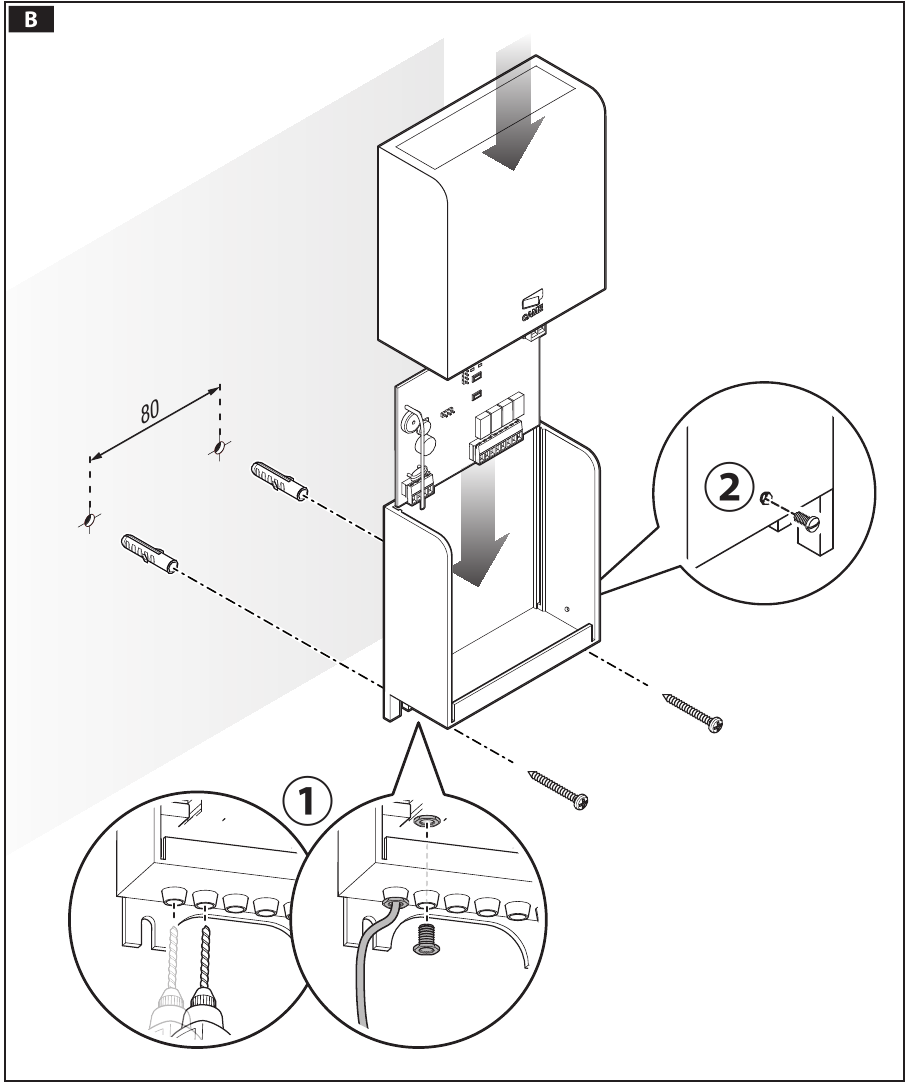

De behuizing en de besturingskaart plaatsen

• Boor de voorgeperforeerde gaten die nodig zijn om de kabels door te voeren .
• Bevestig de behuizing met behulp van pluggen en/of schroeven die geschikt zijn voor het oppervlak.
• Plaats de kaart en schuif deze langs de bijbehorende railgeleider.
  NB: Verander de positie van de antenne niet.
• Nadat u de kabels hebt aangesloten (zie voorbeeld in figuur ), schakelt u het systeem in en controleert u of de blauwe draadloze leds knipperen. Als ze niet knipperen, reset u de kaart (zie de bijbehorende procedure).
• Verwijder de batterijen uit de accessoires.
• Sla elk afzonderlijk onderdeel van het systeem op (zie de instructies voor accessoires).
• Test de functionaliteit van het systeem (zie de bijbehorende procedure) en sluit de afdekking door deze met de meegeleverde schroef aan de basis te bevestigen .

Beschrijving van de aansluitklemmenstrook

(Zie Fig. )

10-2	Voeding ingang 24 V AC/DC
10-E	Ingang knipperlicht 24 V AC/DC
TS	Ingang veiligheidstest (indien niet gebruikt, brug met 2)
IN1 - IN2	Niet gebruikt
OUT1 (NC)	Uitgang geactiveerd door ingang IN1 van RIO EDGE die op T1 is opgeslagen.
OUT2 (NC)	Uitgang geactiveerd door ingang IN2 van RIO EDGE die op T2 is opgeslagen.
OUT3 (NC)	Uitgang geactiveerd door RIO CELL die op T1 is opgeslagen.
OUT4 (NC)	Uitgang geactiveerd door RIO CELL die op T2 is opgeslagen.
OUT5 (NC)	Niet gebruikt
LAMP-230 V	Ingang knipperlicht bij 230 V

U kunt de knipperlichten niet tegelijkertijd aansluiten op de 24 V AC/DC en 230 V AC-ingangen .

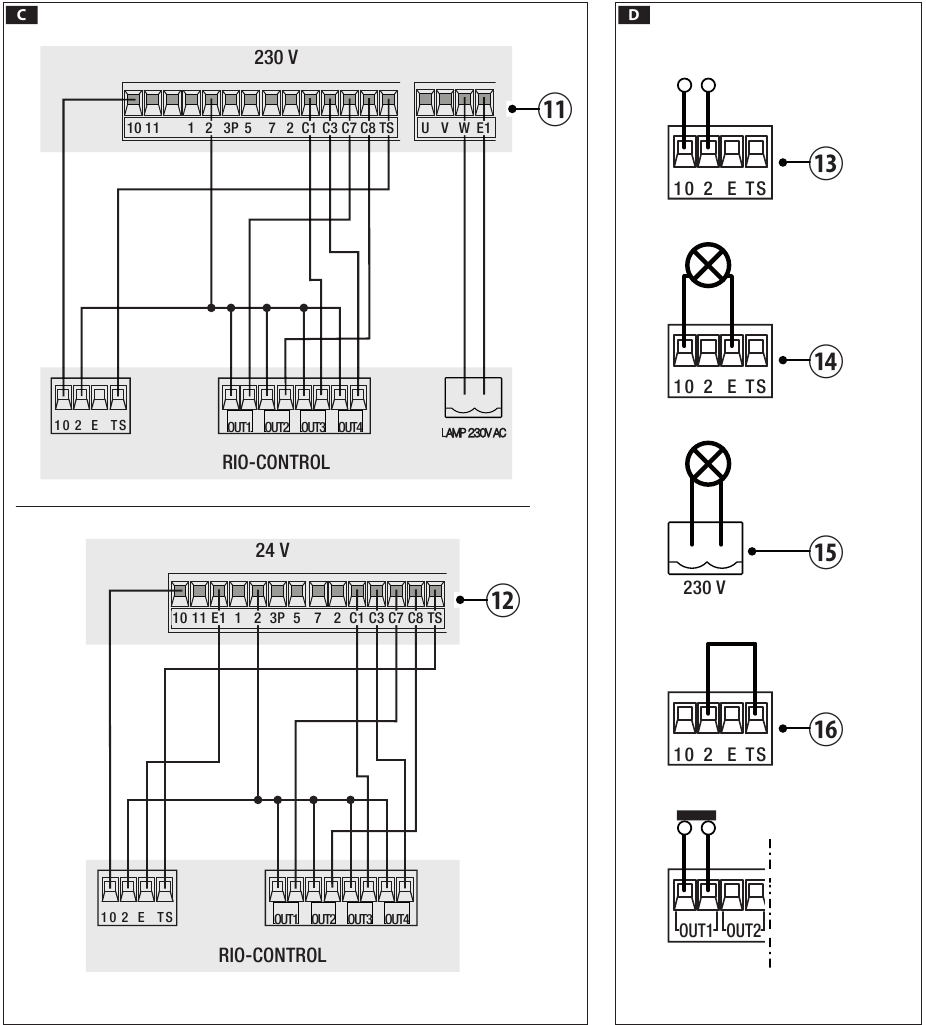

Aansluiting op de bedieningspanelen.

(Zie Fig. )

Sluit de LAMP-aansluiting altijd aan op de W-E1-aansluitingen op de 230 V-panelen of de RIO-CONTROL 10-E-ingang op de 10-E- of 10-E1-aansluitingen van de 24 V-panelen .

• Schakel altijd het voorknipperen in.
• Schakel de services test in (indien aanwezig).
• Vermijd over het algemeen de omstandigheden waarin het knipperlicht actief is wanneer de operator inactief is.

Als bijvoorbeeld functie C4 is ingeschakeld op het CAME-paneel, blijven de RIO-accessoires gedurende de gehele interventieperiode actief als de fotocel is ingeschakeld, waardoor de levensduur van de batterij wordt verkort.

Kaart resetten

Houd de RESET-knop ongeveer 10 seconden ingedrukt, de draadloze leds knipperen.

NB: Het vervangen van een apparaat betekent dat u de kaart moet resetten en alle apparaten opnieuw in het systeem moet opslaan.

Functionele controles

Druk op een opdrachtknop (elk Rio-accessoire knippert* blauw). Controleer of RIO-LUX activeert.
Belemmer de actie van de poort en controleer of de RIO-CELL en/of
FA00107M4A - ver. 1 - 05/2015

RIO-EDGE-apparaten daadwerkelijk de voorgeschreven veiligheidsfunctie activeren. Wanneer de manoeuvre eindigt, knippert* elk Rio-accessoire rood en gaat vervolgens naar de Low Power-modus om de batterijen te sparen.

NB: In de Low-Power-modus is de handmatige testreactietijd (dat wil zeggen de knipperende blauwe led) trager.
* Als dit niet gebeurt, schakelt u de netvoeding uit en verhoogt u het radiobereik/vermogen door de jumper naar positie H.

Probleemoplossing

LED brandt permanent,
LED is uitgeschakeld,
LED knippert
Zoemer AAN (Buzzer AAN), Zoemer UIT (Buzzer UIT)

Waarschuwingen	Mogelijke oorzaken	Oplossing
DRAADLOOS (WIRELESS)	TS-aansluiting (test veiligheidsapparaten) niet aangesloten.	Sluit de TS-aansluiting aan op de overeenkomstige aansluiting op het paneel. Als de overeenkomstige aansluiting op het paneel ontbreekt, sluit u deze aan op aansluiting 2.
DRAADLOOS (WIRELESS)	Er is geen Rio-accessoire opgeslagen.	Configureer RIO-accessoires.
DRAADLOOS (WIRELESS)	De gevoelige rand die is aangesloten op IN1 van RIO-EDGE grijpt niet in.	Controleer de instellingen en aanpassingen op de gevoelige veiligheidsrand.
DRAADLOOS (WIRELESS)	De gevoelige veiligheidsrand die is aangesloten op IN2 op RIO-EDGE grijpt niet in.	Controleer de instellingen en aanpassingen op de gevoelige veiligheidsrand.
DRAADLOOS (WIRELESS)	De Rio-cellen opgeslagen met T1:
	Detecteer een obstructie. Zijn verkeerd uitgelijnd. Hebben lege batterijen.	Verwijder de obstructie. Lijn de fotocellen uit. Vervang de batterijen.
DRAADLOOS (WIRELESS)	De Rio-cellen opgeslagen met T2:
	Detecteer een obstructie. Zijn verkeerd uitgelijnd. Hebben lege batterijen.	Verwijder de obstructie. Lijn de fotocellen uit. Vervang de batterijen.
DRAADLOOS (WIRELESS)	RIO-EDGE of RIO-CELL communiceert niet met RIO-CONTROL.	Controleer de efficiëntie van de radiotransmissie. Zorg ervoor dat de batterijen zijn opgeladen.
Relevante voorschriften. RIO-CONTROL in combinatie met RIO-EDGE samen met een operator (of bedieningspaneel) met ingeschakelde veiligheidstest, is een veiligheidsapparaat van categorie 2 (EN 954-1). Het wijzigen van het project of de installatie van het apparaat zonder eerst contact op te nemen met de fabrikant of erkende dealer kan gevaarlijk zijn. Controleer na installatie de naleving van de toepasselijke delen van de volgende voorschriften: EN 13241-1, EN 12453, EN 12445. Came S.p. A. is niet aansprakelijk voor schade veroorzaakt door oneigenlijk, onrechtmatig of onredelijk gebruik van het product. Verklaring . Came S.p. A. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen vastgelegd in verordening 2006/95/CE, 199/5/CE. Een origineel exemplaar is op aanvraag verkrijgbaar. Buitengebruikstelling en verwijdering. - Gooi de verpakking en het apparaat aan het einde van de levenscyclus niet in de natuur, maar verwijder ze volgens de geldende wetgeving in het land waar het apparaat is geïnstalleerd. De recyclebare componenten zijn allemaal voorzien van een symbool in die zin. DE GEGEVENS EN INFORMATIE IN DEZE HANDLEIDING KUNNEN OP ELK MOMENT EN ZONDER VOORAFGAANDE KENNISGEVING WORDEN GEWIJZIGD. DE AFMETINGEN ZIJN, TENZIJ ANDERS VERMELD, IN MILLIMETERS.
