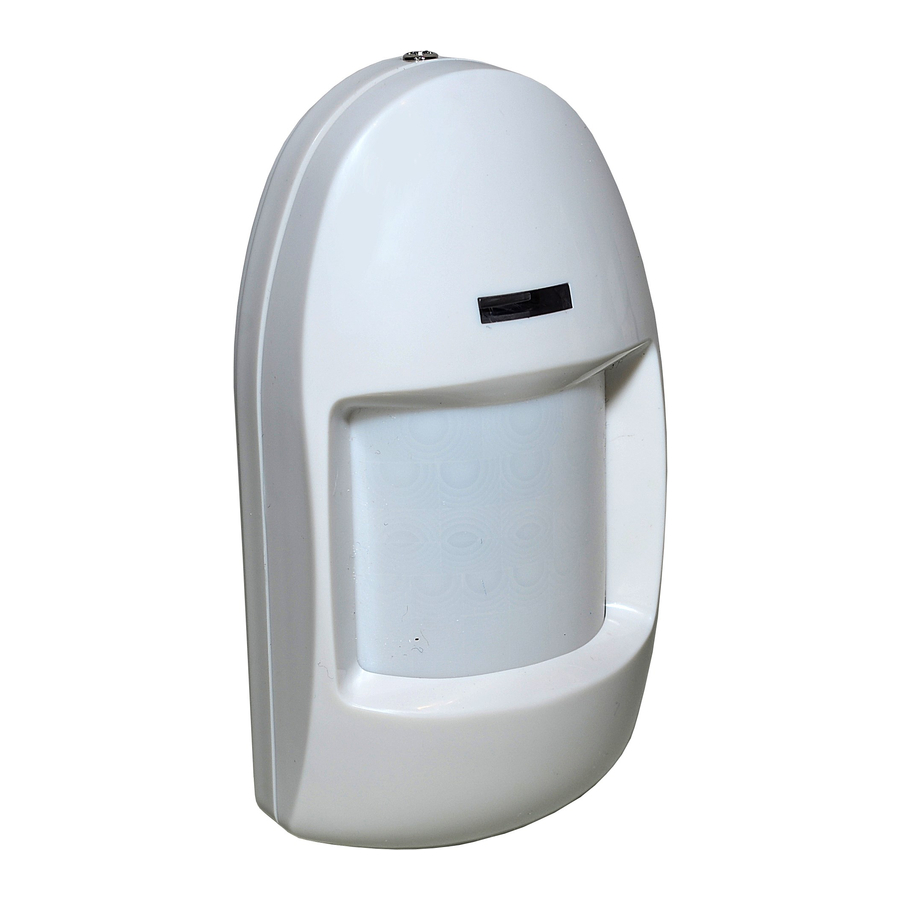

Orion EL-55 - Handleiding bewegingsmelder

Locatie van de detector

Houd rekening met het volgende voordat u de detector monteert:

• Selecteer een locatie van waaruit het patroon van de detector het meest waarschijnlijk zal worden gekruist door een inbreker, mocht er een inbraak plaatsvinden.
• Selecteer een geschikte hoogte uit de volgende tabel:

• Vermijd een locatie die in direct contact komt met radiatoren, verwarmings-/koelleidingen of airconditioners.
• Plaats de detector niet voor ramen die zijn blootgesteld aan direct zonlicht of tocht.
• Plaats geen omvangrijke objecten voor de detector.

Installatie-instructies

1. Open de behuizing door de voorklep te verwijderen. Om dit te doen, verwijdert u de afdekschroef aan de onderkant van het apparaat.
2. Verwijder de PCB door deze tegen de klok in te draaien en de "Easy Lock" te verwijderen.
   Opmerking: raak het oppervlak van de PYRO-sensor niet aan.
3. Breek de benodigde montage- en bedradingsgaten uit.
4. Rijg de draden door de bedradingsgaten (van de buitenkant van het apparaat) met behulp van de juiste uitbreekopeningen voor de bedrading, zoals weergegeven in Afbeelding 2.
   Opmerking: Electronics Line 3000 raadt aan om een 20-22 AWG-aansluitkabel te gebruiken.
5. Sluit het bedradingsgat af met de meegeleverde schuimplug.
6. Kies een geschikte montagehoogte uit tabel 1 en bevestig de basis aan de muur.
7. Sluit de draden aan op de klemmenstrook.

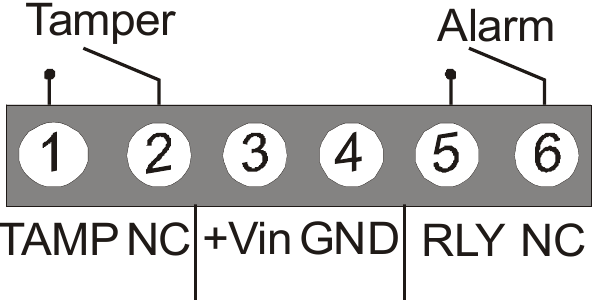

   Klemmenstrook
   Aansluitingen 1 & 2: Sabotagecontacten
   Aansluitingen 3 (+) & 4 (-): Spanningsingang
   Aansluitingen 5 & 6: Alarmrelaiscontacten
   Opmerking: Deze apparatuur moet worden geïnstalleerd in overeenstemming met de NFPA 70-norm.
8. Monteer de PCB op de vereiste verticale afstelling en plaats de Easy Lock terug.
9. Optioneel - Als een beperkt gezichtsveld gewenst is, maskeert u de juiste lenssegmenten met de meegeleverde stickers.
10. Bevestig de voorklep en zorg ervoor dat u de plastic behuizing sluit met de afdekschroef.

Bediening en afstelling

Opwarmtijd: De detector moet de eerste 90 seconden na het inschakelen opwarmen.
Opmerking: Het apparaat moet worden aangesloten op een UL-gecertificeerde voeding of besturingseenheid die minimaal vier uur stand-by vermogen kan leveren.

De puls teller instellen: De pulsteller regelt het aantal pulsen dat moet worden gedetecteerd voordat de detector een alarm genereert. Raadpleeg de volgende tabel om de pulsteller in te stellen:

Opmerking: De maximale pulstelling voor de langeafstands- en gordijnlenzen is 2P. Het wordt niet aanbevolen om 3P te selecteren voor afstanden boven 12 meter.

Verticale aanpassing: Om de PCB te positioneren, draait u de Easy Lock tegen de klok in en schuift u de PCB omhoog of omlaag naar de vereiste instelling met behulp van de verticale aanpassingsschaal. Het dekkingsgebied van de detector is 14 m x 14 m wanneer de PCB op 0 staat. Schuif de PCB omhoog naar de -10 positie om het dekkingsgebied te verkleinen, waardoor de stralen dichter bij de montagemuur komen.

De detector testen door erdoorheen te lopen: Er wordt een doorlooptest uitgevoerd om het lensdekkingspatroon van de detector te bepalen. Loop hiervoor door het bereik van de detector volgens het geselecteerde detectiepatroon. Bevestig dat de LED dienovereenkomstig wordt geactiveerd en gedeactiveerd. Deze test moet wekelijks worden uitgevoerd. Opmerking: Het wordt aanbevolen om de pulsteller op 1P in te stellen voor de doorlooptest. De dode hoeken van de linker- en rechterlens (aan de onderste hoeken van de lens) kunnen worden gecompenseerd door de lens opnieuw te positioneren.

De LED-indicator instellen: Plaats de LED-jumper om de LED-indicatie in te schakelen en verwijder de LED-jumper om de LED-indicatie uit te schakelen. Opmerking: De LED mag pas worden uitgeschakeld nadat de detector succesvol is getest door erdoorheen te lopen.

Lenzen vervangen: Om een lens te vervangen, maakt u het lensframe los met een kleine schroevendraaier en bevestigt u de nieuwe lens op zijn plaats met de gladde kant naar buiten gericht. Controleer of het woord "TOP" (BOVEN) zich aan de bovenkant van de lens bevindt (als alternatief kan er een inkeping aan de onderkant van de lens verschijnen) voordat u het lensframe weer op zijn plaats klikt.

Technische specificaties

Bedrijfsspanning: 9 - 16Vdc
Stroomverbruik: Stand-by @ 12V - 15mA
Max. (Alarm) @ 16V - 17mA
Maximale dekking: 46ft x 46ft / 14m x 14m
Alarmduur: minimaal 1 seconde.
Pulstelling: 1, 2 of 3 selecteerbaar met jumper
Pyro-elektrische sensor: dubbel element
RFI-immuniteit: 30V/m tot 1GHz
Alarmuitgang: N.C., contactbelasting max. 10W
Schakelspanning: 30Vdc, niet meer dan 10W
Schakelstroom: 0,3A, niet meer dan 10W
Sabotageschakelaar: N.C.
Contactbelasting 30Vdc, 50mA max.
Bedrijfstemperatuur: -10° tot 60°C
Temperatuurcompensatie: thermistor
Bescherming tegen omgekeerde polariteit: diode
Brandbeveiliging: ABS-kunststof behuizing
LED-indicator: selecteerbaar met jumper
Afmetingen: 114 x 60 x 50mm

Overzicht

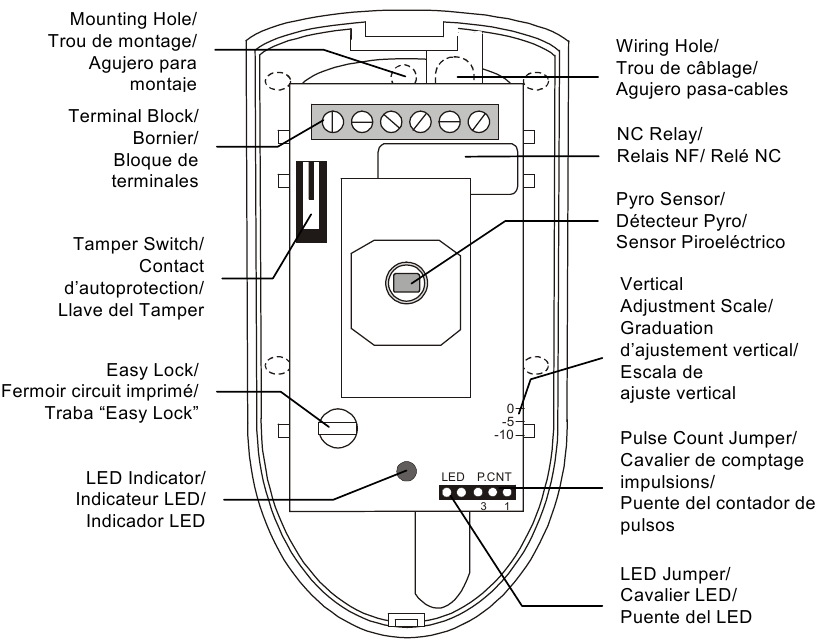

Figuur 2: PCB

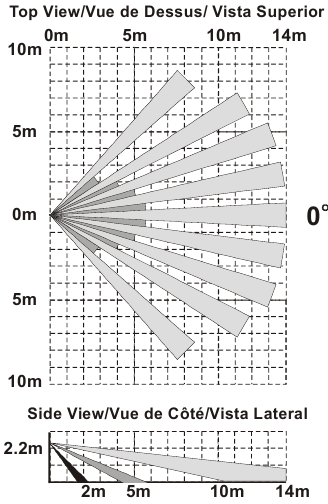

Lenspatronen

Het diagram toont het dekkingspatroon voor de detector die is uitgerust met een standaard lens, waarbij de PCB is ingesteld op een verticale aanpassing van 0.
