BIGTREETECH TFT35 E3 V3.0 - Handleiding Grafisch Slim Scherm

Product Introductie

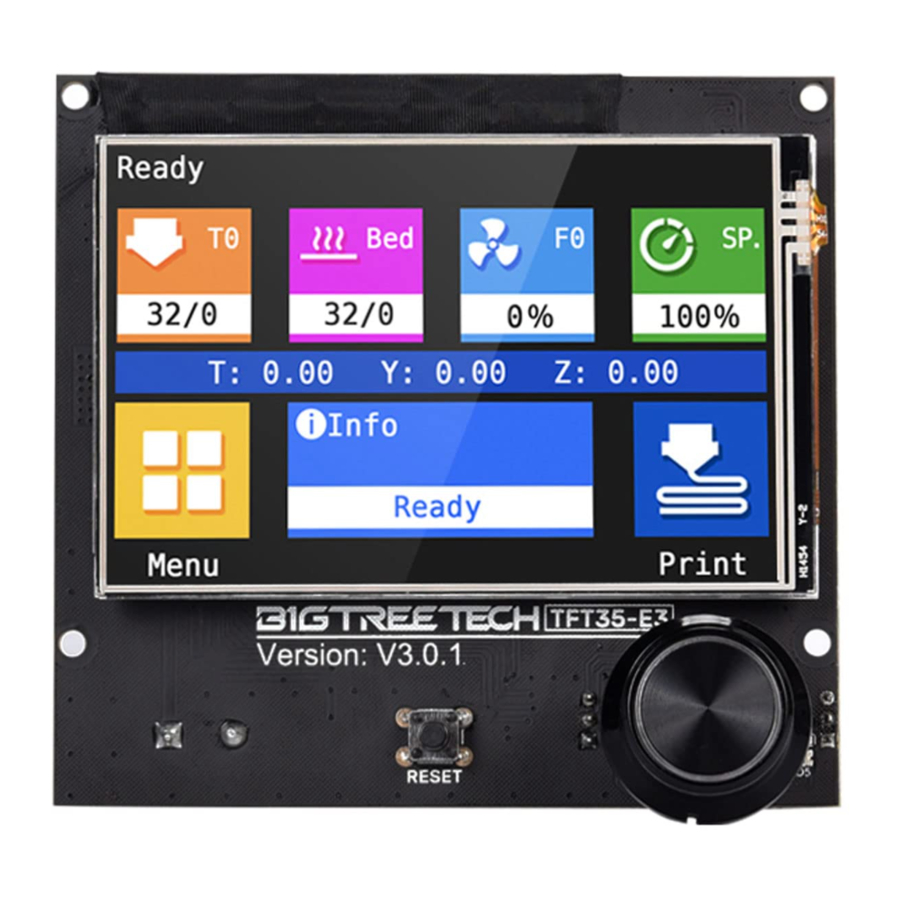

BIGTREETECH TFT35-E3 V3.0 is een middelgroot, dual-mode, ultrahelder 3D-printmachine display gelanceerd door het 3D-printing team van Shenzhen BIGTREE Technology CO., LTD., dat perfect het originele LCD-scherm van de Ender3-printer kan vervangen.

Productkenmerken

1. ARM Cortex-M3 serie STM32F207VCT6 chip met 32-bit CPU 120MHz;
2. Upgrade de firmware via SD-kaart. Het is eenvoudig en handig te bedienen.
3. Dit displaybord heeft een hogere compatibiliteit. Gebruikers kunnen twee werkmodi selecteren: UART seriële poort schermmodus en 12864 schermmodus.
4. Seriële poort schermmodus ondersteunt twee printmodi: SD-kaart en U-schijf.
5. Reserveer WIFI-poort, en de WIFI-functie wordt gerealiseerd door een externe WIFI-module;
6. Reserveer de uitbreidingspoort van filamentbreukdetectie (FIL-DET);
7. Reserveer de uitbreidingspoort van automatische uitschakeling na het printen (PS-ON);
8. LCD12864-modus gebruikt EXP1, EXP2 en EXP3. EXP1 en EXP2 zijn LCD-schermpoorten van een normaal moederbord. EXP3 is de LCD-interface die wordt gebruikt door het E3-serie moederbord (zoals SKR MINI E3 V1.2, SKR E3 DIP V1.1, enz.);
9. TFT touchscreen-modus: seriële poort scherm RS232-poort;
10. 2 sets UART seriële poort uitbreidingspoorten zijn gereserveerd voor DIY-gebruik.

Productparameters

Uiterlijk grootte: 93*87mm

Installatie grootte: Vervangt perfect het originele LCD-scherm van de Ender3-printer, gedetailleerde informatie kunt u vinden in TFT35-E3 V3.0 SIZE

Microprocessor: STM32F207VCT6

Power Input: DC 5V

SD-kaart logische spanning: 3.3V en 5V (Zoals: ondersteuning MEGA2560 hoofdcontrole chip moederbord, hogere compatibiliteit)

Indicator Informatie

Nadat het bord is ingeschakeld:
Rood licht D6 is de stroomindicator: het rode licht brandt, wat wijst op een normale stroomvoorziening;

Groen licht D3 is de SD-kaart detectie indicator: D3 brandt altijd wanneer de SD-kaart is geplaatst, en gaat vervolgens uit wanneer de SD-kaart eruit wordt getrokken

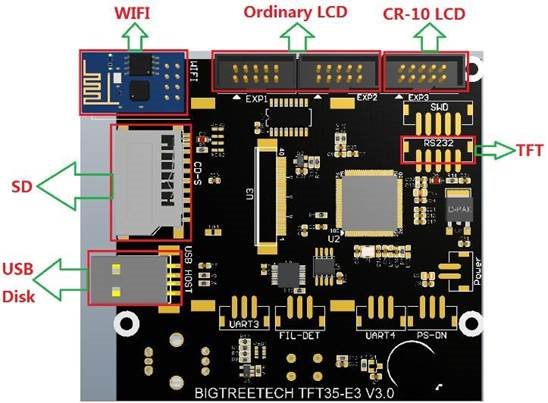

Poorten op het bord

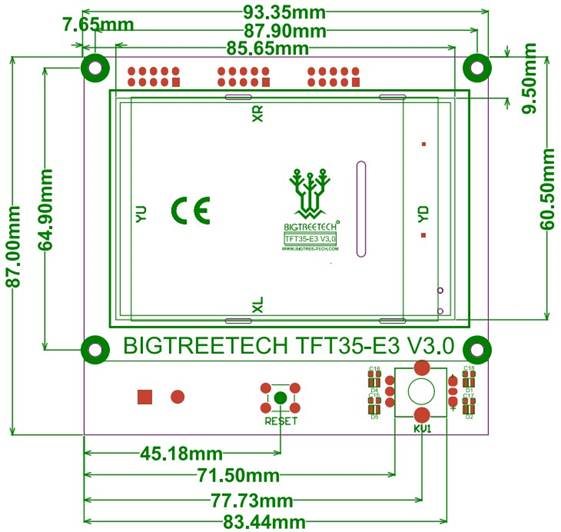

Maatschets

Aansluitschema

Opmerkingen:

1. Wanneer u de 12864 schermmodus gebruikt, sluit u de poorten EXP1 en EXP2 aan op het moederbord. Er is geen aanraakfunctie in deze modus.
2. Wanneer u de seriële poort schermmodus gebruikt, maak dan verbinding met TFT of AUX-1 op het moederbord via RS232. Deze modus heeft een aanraakfunctie;
3. Twee werkmodi kunnen met één toets worden gewijzigd. Druk de encoder ongeveer 3 seconden in totdat de modusselectiepagina verschijnt, druk vervolgens op de encoder na het selecteren van de modus.

Firmware Introductie

Het fabrieksbord is uitgerust met testfirmware, het kan direct worden gebruikt. Het kan ook worden geüpgraded via de open source website van ons bedrijf.

1. Manieren om de firmware van het moederbord te verkrijgen
   Verkrijg het van de klantenservice of technisch personeel;
   Log in op de open source website van ons bedrijf om te downloaden: https://github.com/bigtreetech
2. Firmware update
   Firmware bestandsnaam:
   BIGTREE_TFT35_V3.0. (versie nummer).bin
   Kopieer eerst de bovenstaande firmware naar de SD-rootdirectory en plaats de kaart vervolgens in de SD-kaartslot van het bord. Schakel vervolgens het bord opnieuw in of druk op de resetknop en wacht ongeveer 10 seconden voordat de update is voltooid.
3. Voor DIY-bordfirmware, raadpleeg het bestand TFT35-E3 V3.0PIN.

Opmerkingen

1. De naam van het firmwarebestand op de SD-kaart mag niet worden gewijzigd. (inclusief hoofdletters en kleine letters).
2. Het bedradingsproces moet worden uitgevoerd in het kader van stroomuitval. De stroom kan worden ingeschakeld na controle van de correcte aansluiting van het circuit en de correcte plaatsing van de drive. Dit voorkomt dat boards en schermen doorbranden als gevolg van een defecte bedrading, waardoor onnodige schade ontstaat.
3. Let op de bedradingsvolgorde en plaats de draad niet omgekeerd. Raadpleeg het PIN-bestand voor gedetailleerde lijnvolgorde.

Als u andere problemen ondervindt, neem dan contact met ons op, we zullen uw vragen zeker geduldig beantwoorden; Als u goede suggesties heeft over onze producten, geef ons dan feedback, we zullen ze overwegen. Bedankt voor het kiezen van BIGTREETECH producten!
