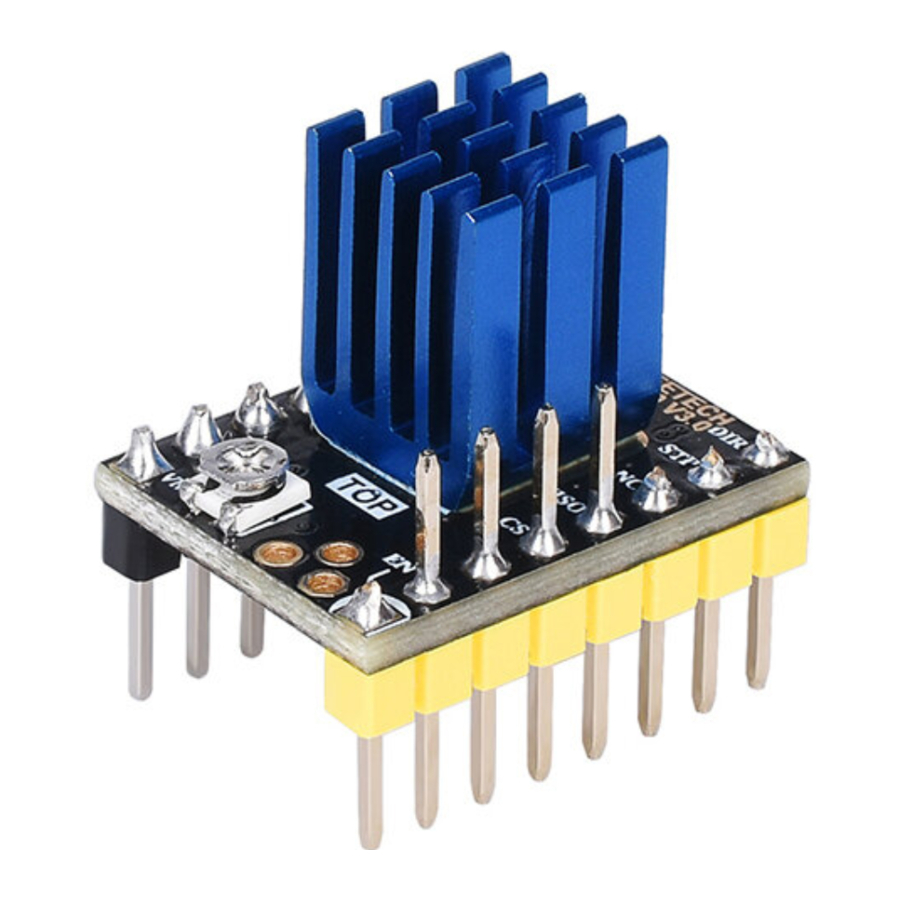

BIGTREETECH TMC2130 V3.0 Handleiding

TMC2130 is een krachtige twee-fase stappenmotordriver chip met een standaard SPI interface en een simpele step/dir interface. Zeer laag geluidsniveau, driver met hoge belasting verliest geen stappen.

Producteigenschappen

1. Tot 256 sub divisies;
2. Ondersteuning voor SPI interface controle;
3. Verliest geen stappen bij het aandrijven onder hoge belasting;
4. Logische spanning: 3.3V/5V;
5. Ingangsspanningsbereik: 12V/24V DC;
6. Motor bedrijfsstroom 1.2a (piek 2A) kan worden aangepast
7. Spreadcycle zorgt ervoor dat de stappenmotor een soepele overgang heeft zonder dode zone stroom bij het passeren van nul.
   TMC2130 stappenmotordriver chip heeft bijna geen jitter;
8. StealthChop kan de motor aandrijven om te werken onder extreem stil geluid, dus het kan worden geregeld
   Het geluid van de motor is lager dan 10dB, wat veel lager is dan dat van de traditionele stroomcontroller Type;
9. SpreadCycle PWM chopped mode is automatisch verdeeld tussen langzame en snelle verzwakkers
   Het instellen van een hysteresis dempingsfunctie, de gemiddelde stroom weerspiegelt de geconfigureerde normale stroom in sinus
   Er zal geen overgangsperiode zijn bij de nuldoorgang van de sinus, wat de stroom- en koppel fluctuaties vermindert die de stroomgolfvorm meer op de sinusgolf laten lijken. Vergeleken met de traditionele constante chopper mode van SpreadCycle PWM, werkt de motor soepeler en stabieler

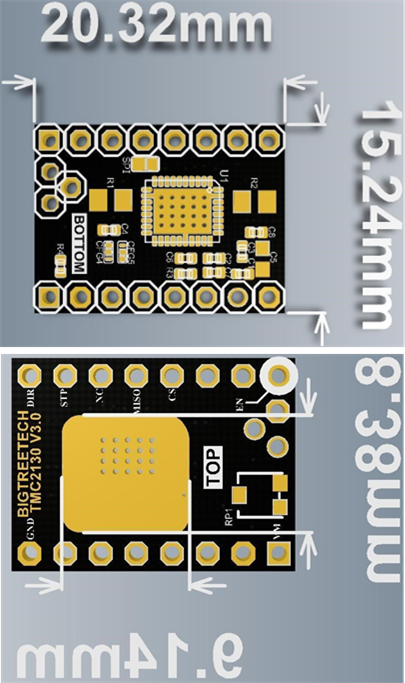

Afmetingen

Parameter beschrijving

Hoogste resolutie 256 microstappen per volledige stap

Step/Dir Interface met microstap interpolatie

microPlyer™ SPI Interface

stealthChop™ voor extreem stille werking en vloeiende beweging

spreadCycle™ zeer dynamische motor control chopper

coolStep™ stroomregeling voor energiebesparing tot 75%

Voltage Range 12V/24VDC

Passive Braking en freewheeling mode

Full Protection & Diagnostics

Werkingsmodus

1. STEP/DIR mode:

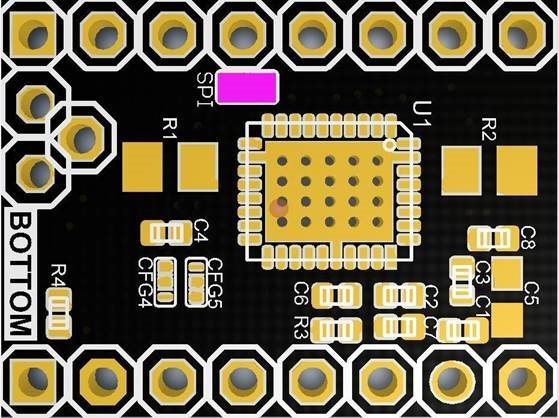

   1. SPI positie lassen 0Ω weerstand, waardoor de driver werkt in STEP/DIR mode.

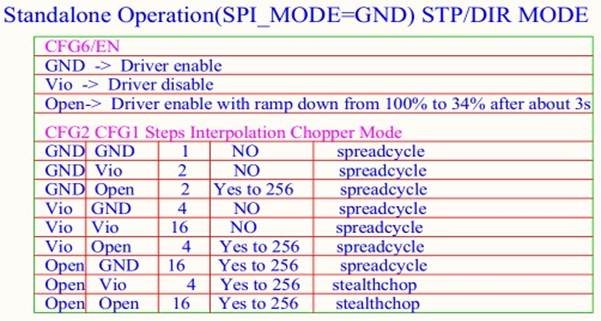

   2. Werkingsmodus selectie: SDI (CFG1), SCK (CFG2)

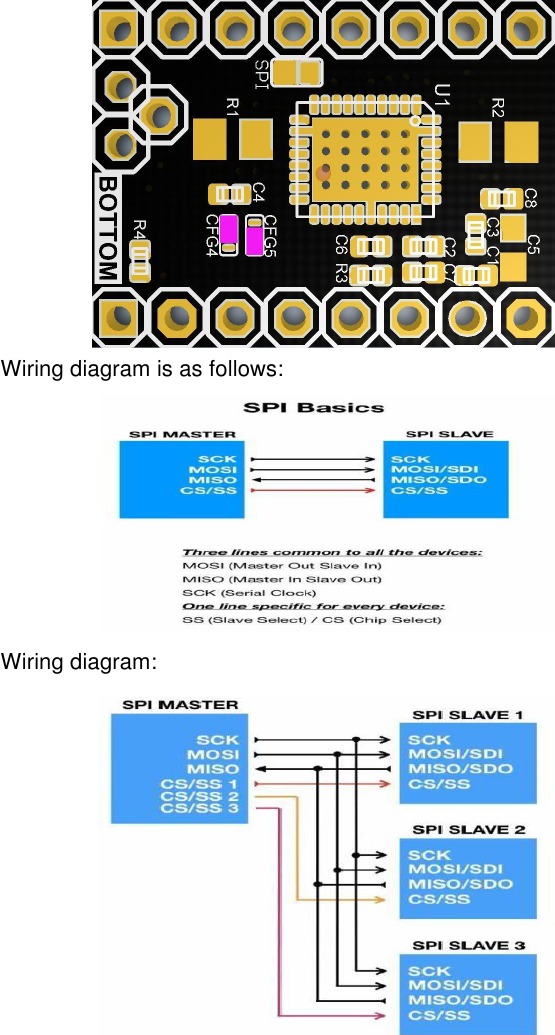

2. SPI werkingsmodus bedradingsinstructies:
   Voor het bedraden, is het noodzakelijk om de hardware werkingsmodus van de driver module te selecteren:
   1. Soldeer CFG4 en CFG5 zoals weergegeven in het paarse gebied (CFG4 is verbonden met GND, CFG5 is verbonden met VCC); (Lassen is correct om spreadcycle mode in te schakelen)
   2. Verwijder de weerstand op de SPI positie om de driver in SPI mode te zetten

3. Potentiometer afstel instructies
   Draai de potentiometer met de klok mee: verminder Vref om de driverstroom te verminderen;
   Draai de potentiometer tegen de klok in: Verhoog Vref om de driverstroom te verhogen.
   De exacte spanning van Vref moet worden gemeten wanneer het moederbord wordt gevoed met 12V of 24V.
   Bereik van Vref waarden: standaard: 1V (±0.2); MAX: 2.4V; MIN: 0V;
   Gebruik niet te veel kracht bij het draaien van de potentiometer om onherstelbare schade aan de potentiometer te voorkomen; wanneer deze tegen de klok in naar de maximale waarde wordt gedraaid, wordt het de minimale waarde als deze blijft draaien; evenzo, wanneer deze met de klok mee naar de minimale waarde wordt gedraaid, Als u blijft draaien, wordt het de maximale waarde;

SPI mode firmware wijzigingsinstructies

Bijvoorbeeld, (Marlin-2.0)BIGTREETECH SKR V1.3:

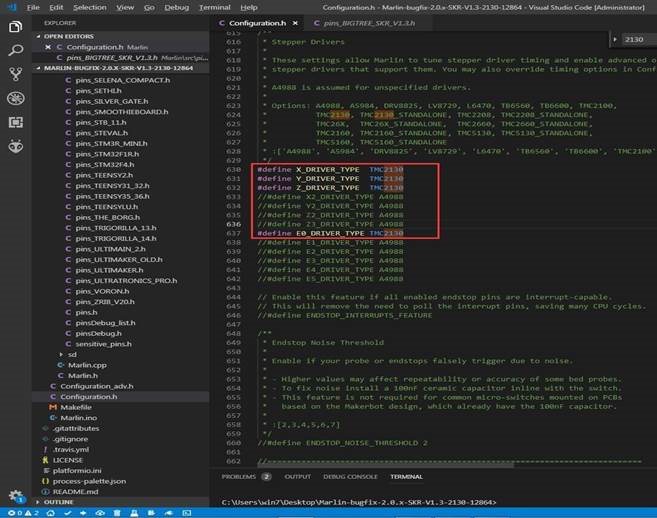

Configuration.h bestand:

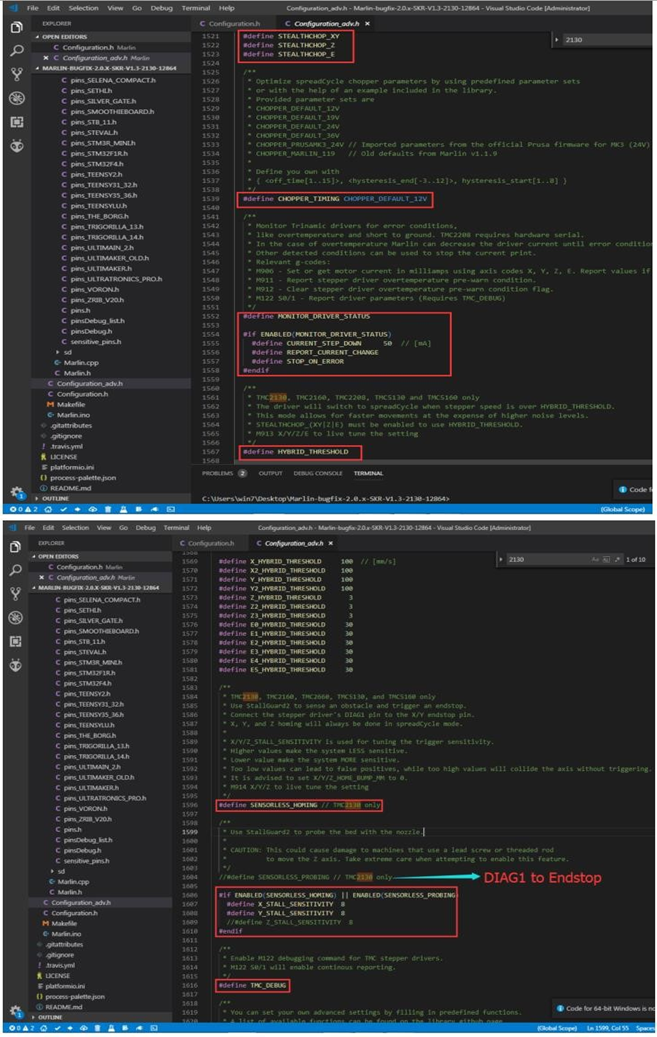

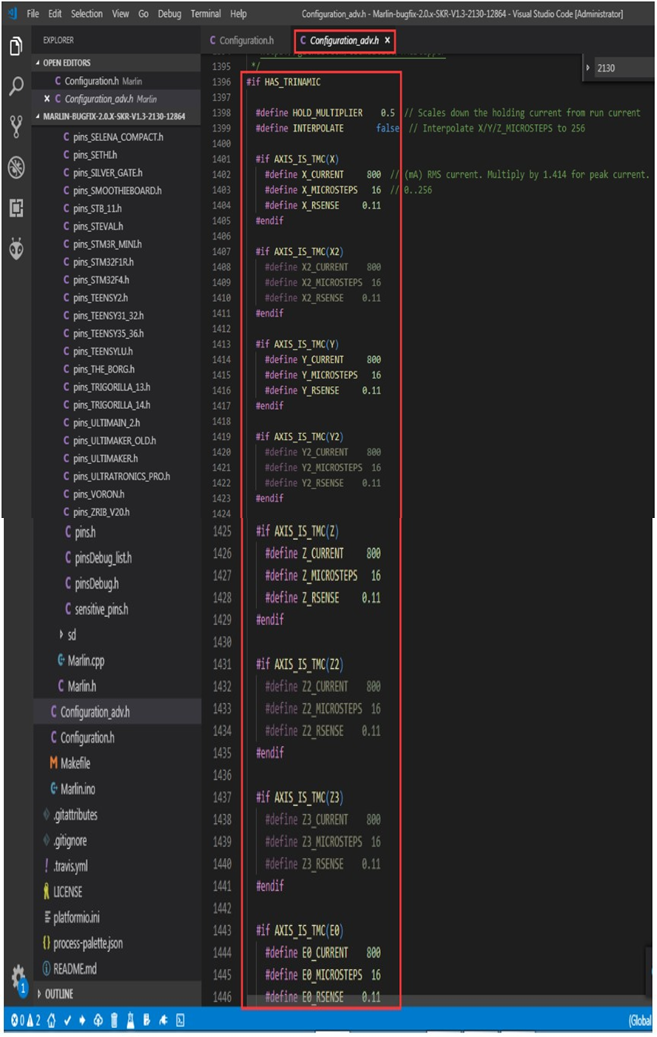

Configuration_adv.h bestand:

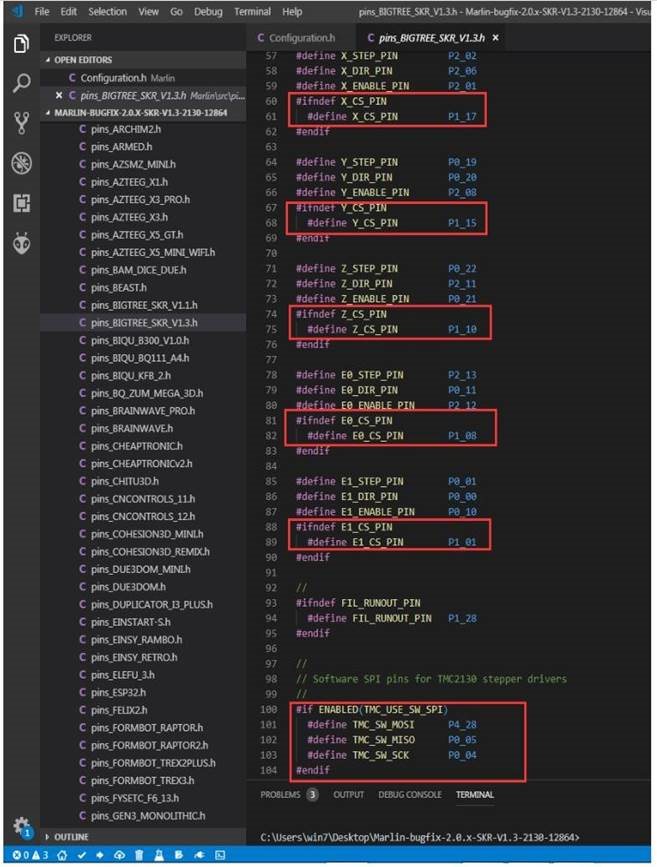

pins_BIGTREE_SKR_V1.3.h bestand:

Na firmware debugging, compileer en upload naar het moederbord, open de pronterface online Print software, verbonden met het moederbord kan de SPI mode 2130 drive Dynamic running state bekijken.

Let op:

1. Bij het selecteren van de SPI werkingsmodus voor hardware, gebruik dan voorzichtig een soldeerbout om brandwonden te voorkomen. Na de verwerking, observeer zorgvuldig of er resterende tinresten in de module aanwezig zijn, en ruim deze op om kortsluiting en verbranding van de module te voorkomen;
2. Let op de draadvolgorde en IO poort bij het bedraden. Als de verkeerde draad is aangesloten, zal de driver niet werken. Sluit ze zorgvuldig aan zoals hierboven weergegeven.
3. Wanneer de driver in het moederbord wordt geplaatst, let dan op de richting van de driver, kan niet omgekeerd worden geplaatst, om te voorkomen dat de driver verbrandt;
4. Zorg ervoor dat u goed werk verricht voordat u de warmteafvoeringswerkzaamheden (koellichaam + ventilator) uitvoert, om te voorkomen dat de driver niet goed werkt

Als u problemen heeft met het gebruik, neem dan contact met ons op, wij zullen zorgvuldig voor u antwoorden.

Als u goede opmerkingen of suggesties heeft over onze producten, aarzel dan niet om ons uw feedback te geven.

We zullen uw opmerkingen of suggesties ook zorgvuldig overwegen.
