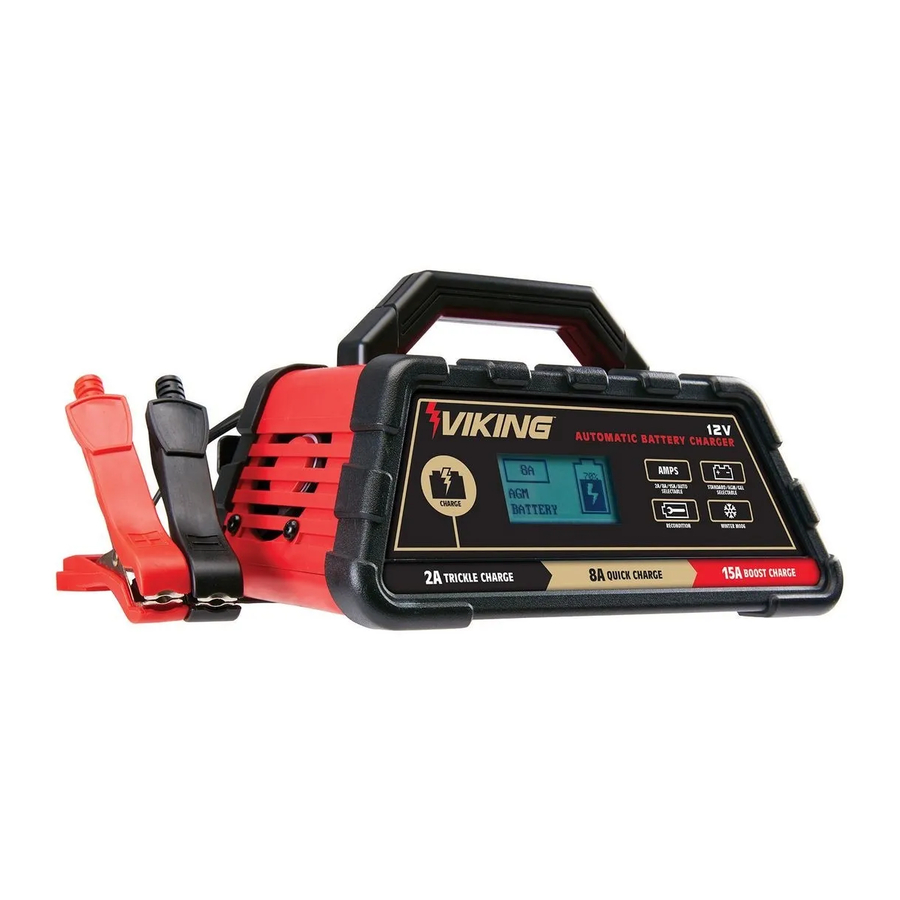

VIKING 56796 - 2/8/15 Amp Automatische Microprocessor Gestuurde Batterijlader Handleiding

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentieel persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	Beschrijft werkwijzen die geen verband houden met persoonlijk letsel.

	WAARSCHUWING markering betreffende risico op oogletsel. Draag een ANSI-goedgekeurde spatwaterdichte veiligheidsbril.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING markering betreffende risico op brand. Volg de aansluitprocedure.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. BEWAAR DEZE INSTRUCTIES – Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor deze batterijlader.
2. Stel de lader niet bloot aan regen of sneeuw.
3. Het gebruik van een hulpstuk dat niet wordt aanbevolen of verkocht door de fabrikant van de batterijlader kan leiden tot brand, elektrische schokken of persoonlijk letsel.
4. Om het risico op schade aan de stekker en het snoer te verminderen, trekt u aan de stekker en niet aan het snoer wanneer u de lader loskoppelt.
5. Een verlengsnoer mag niet worden gebruikt, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand en elektrische schokken. Als een verlengsnoer moet worden gebruikt, zorg er dan voor dat:
   1. De pinnen op de stekker van het verlengsnoer hetzelfde aantal, dezelfde grootte en dezelfde vorm hebben als die van de stekker op de lader;
   2. Het verlengsnoer correct is aangesloten en in goede elektrische staat verkeert; en
   3. De draaddikte groot genoeg is voor de AC ampère waarde van de lader zoals gespecificeerd in Tabel A.

6. Gebruik de lader niet met een beschadigd snoer of stekker – vervang het snoer of de stekker onmiddellijk.

7. Gebruik de lader niet als deze een scherpe stoot heeft gehad, is gevallen of anderszins beschadigd is; breng hem naar een gekwalificeerde onderhoudsmonteur.
8. Demonteer de lader niet; breng hem naar een gekwalificeerde onderhoudsmonteur wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot een risico op elektrische schokken of brand.
9. Om het risico op elektrische schokken te verminderen, trekt u de stekker van de lader uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Het uitschakelen van de bedieningselementen vermindert dit risico niet.
10.
    RISICO OP EXPLOSIEVE GASSEN.
    1. WERKEN IN DE BUURT VAN EEN LOODACCU IS GEVAARLIJK. BATTERIJEN GENEREREN EXPLOSIEVE GASSEN TIJDENS NORMAAL BATTERIJGEBRUIK. OM DEZE REDEN IS HET VAN GROOT BELANG DAT U DE INSTRUCTIES ELKE KEER VOLGT WANNEER U DE LADER GEBRUIKT.
    2. Om het risico op een batterijexplosie te verminderen, volgt u deze instructies en de instructies van de batterijfabrikant en de fabrikant van alle apparatuur die u in de buurt van de batterij wilt gebruiken. Bekijk de waarschuwingsmarkeringen op deze producten en op de motor.
11. PERSOONLIJKE VOORZORGSMAATREGELEN
    1. Overweeg iemand in de buurt te hebben om u te helpen wanneer u in de buurt van een loodaccu werkt.
    2. Houd voldoende vers water en zeep in de buurt voor het geval accuzuur in contact komt met huid, kleding of ogen.
    3. Draag een volledige oogbescherming en kledingbescherming. Vermijd het aanraken van de ogen tijdens het werken in de buurt van de batterij.
    4. Als accuzuur in contact komt met de huid of kleding, was dan onmiddellijk met water en zeep. Als er zuur in het oog komt, spoel het oog dan onmiddellijk minstens 10 minuten met stromend koud water en zoek onmiddellijk medische hulp.
    5. Rook NOOIT en laat geen vonken of vlammen in de buurt van de batterij of motor toe.
    6. Wees extra voorzichtig om het risico te verminderen dat een metalen gereedschap op de batterij valt. Het kan vonken of een kortsluiting in de batterij of een ander elektrisch onderdeel veroorzaken, wat een explosie kan veroorzaken.
    7. Verwijder persoonlijke metalen voorwerpen zoals ringen, armbanden, kettingen en horloges bij het werken met een loodaccu. Een loodaccu kan een kortsluitstroom produceren die hoog genoeg is om een ring of iets dergelijks aan metaal te lassen, wat een ernstige brandwond kan veroorzaken.
    8. Gebruik de lader alleen voor het opladen van een LOODACCU. Het is niet bedoeld om stroom te leveren aan een laagspannings elektrisch systeem anders dan in een startmotor toepassing. Gebruik de batterijlader niet voor het opladen van droge cel batterijen die vaak worden gebruikt met huishoudelijke apparaten. Deze batterijen kunnen barsten en leiden tot persoonlijk letsel en schade aan eigendommen.
    9. Laad NOOIT een bevroren batterij op.

12. VOORBEREIDING OP HET OPLADEN
    1. Als het nodig is om de batterij uit het voertuig te verwijderen om op te laden, verwijder dan altijd eerst de geaarde pool van de batterij. Zorg ervoor dat alle accessoires in het voertuig zijn uitgeschakeld om geen boog te veroorzaken.
    2. Zorg ervoor dat de ruimte rond de batterij goed geventileerd is terwijl de batterij wordt opgeladen.
    3. Reinig de batterijpolen. Zorg ervoor dat er geen corrosie in contact komt met de ogen.
    4. Voeg gedestilleerd water toe aan elke cel totdat het accuzuur het niveau bereikt dat is aangegeven door de batterijfabrikant. Vul niet te veel. Voor een batterij zonder verwijderbare celdoppen, zoals klepgeregelde loodaccu's, volgt u zorgvuldig de herlaadinstructies van de fabrikant.
    5. Bestudeer alle specifieke voorzorgsmaatregelen van de batterijfabrikant tijdens het opladen en de aanbevolen laadsnelheden.
    6. Bepaal de spanning van de batterij aan de hand van de handleiding van de voertuigeigenaar en zorg ervoor dat deze overeenkomt met het uitgangsvermogen van de batterijlader. Als de lader een instelbare laadsnelheid heeft, laad de batterij dan in eerste instantie op de laagste snelheid op.
13. LOCATIE VAN DE LADER
    1. Plaats de lader zo ver mogelijk van de batterij als de DC-kabels toelaten.
    2. Plaats de lader nooit direct boven de batterij die wordt opgeladen; gassen uit de batterij zullen de lader corroderen en beschadigen.
    3. Laat nooit accuzuur op de lader druppelen bij het aflezen van het soortelijk gewicht van de elektrolyt of het vullen van de batterij.
    4. Gebruik de lader niet in een afgesloten ruimte en beperk de ventilatie op geen enkele manier.
    5. Zet geen batterij bovenop de lader.
14. VOORZORGSMAATREGELEN BIJ DC-AANSLUITINGEN
    1. Sluit de DC-uitgangsklemmen pas aan en los nadat u alle laderschakelaars in de "uit" (off) stand hebt gezet en het AC-snoer uit het stopcontact hebt verwijderd. Laat de klemmen nooit met elkaar in contact komen.
    2. Bevestig de klemmen aan de batterij en het chassis zoals aangegeven in 15(e), 15(f) en 16(b) tot en met 16(d).

15. VOLG DEZE STAPPEN WANNEER DE BATTERIJ IN HET VOERTUIG IS GEÏNSTALLEERD. EEN VONK IN DE BUURT VAN DE BATTERIJ KAN EEN BATTERIJ-EXPLOSIE VEROORZAKEN.
    OM HET RISICO OP EEN VONK IN DE BUURT VAN DE BATTERIJ TE VERMINDEREN:
    1. Plaats de AC- en DC-kabels zo dat het risico op schade door de motorkap, de deur of een bewegend motoronderdeel wordt verminderd.
    2. Blijf uit de buurt van ventilatorbladen, riemen, katrollen en andere onderdelen die persoonlijk letsel kunnen veroorzaken.
    3. Controleer de polariteit van de batterijpolen. De POSITIEVE (POS, P, +) batterijpool heeft meestal een grotere diameter dan de NEGATIEVE (NEG, N,–) pool.
    4. Stel vast welke pool van de batterij is geaard (verbonden) met het chassis. Als de negatieve pool is geaard aan het chassis (zoals in de meeste voertuigen), zie (e). Als de positieve pool is geaard aan het chassis, zie (f).
    5. Voor een negatief geaard voertuig sluit u de POSITIEVE (RODE) klem van de batterijlader aan op de POSITIEVE (POS, P, +) niet-geaarde pool van de batterij. Sluit de NEGATIEVE (ZWARTE) klem aan op het voertuigchassis of motorblok uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatstalen carrosserieonderdelen. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
    6. Voor een positief geaard voertuig sluit u de NEGATIEVE (ZWARTE) klem van de batterijlader aan op de NEGATIEVE (NEG, N, –) niet-geaarde pool van de batterij. Sluit de POSITIEVE (RODE) klem aan op het voertuigchassis of motorblok uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatstalen carrosserieonderdelen. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
    7. Wanneer u de lader loskoppelt, koppelt u het AC-snoer los, verwijdert u de klem van het voertuigchassis en vervolgens de klem van de batterijpool.
    8. Zie de bedieningsinstructies voor informatie over de laadtijd.
16. VOLG DEZE STAPPEN WANNEER DE BATTERIJ ZICH BUITEN HET VOERTUIG BEVINDT. EEN VONK IN DE BUURT VAN DE BATTERIJ KAN EEN BATTERIJ-EXPLOSIE VEROORZAKEN.
    OM HET RISICO OP EEN VONK IN DE BUURT VAN DE BATTERIJ TE VERMINDEREN:
    1. Controleer de polariteit van de batterijpolen. De POSITIEVE (POS, P, +) batterijpool heeft meestal een grotere diameter dan de NEGATIEVE (NEG, N, –) pool.
    2. Bevestig minstens een 60 cm lange geïsoleerde 6-gauge (AWG) batterijkabel aan de NEGATIEVE (NEG, N, –) batterijpool.
    3. Sluit de POSITIEVE (RODE) laderklem aan op de POSITIEVE (POS, P, +) pool van de batterij.
    4. Plaats uzelf en het vrije uiteinde van de kabel zo ver mogelijk van de batterij vandaan – sluit vervolgens de NEGATIEVE (ZWARTE) laderklem aan op het vrije uiteinde van de kabel.
    5. Kijk niet naar de batterij bij het maken van de laatste aansluiting.
    6. Wanneer u de lader loskoppelt, doe dit dan altijd in omgekeerde volgorde van de aansluitprocedure en verbreek de eerste verbinding zo ver mogelijk van de batterij.
    7. Een maritieme (boot) batterij moet worden verwijderd en aan de wal worden opgeladen. Om hem aan boord op te laden is apparatuur nodig die speciaal is ontworpen voor maritiem gebruik.

17. Draag een ANSI-goedgekeurde spatwaterdichte veiligheidsbril en stevige rubberen werkhandschoenen bij het aansluiten, loskoppelen of werken in de buurt van de batterij. Accuzuur kan permanente blindheid veroorzaken.

18. Onderhoud de labels en naamplaten op de lader. Deze bevatten belangrijke veiligheidsinformatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Harbor Freight Tools voor een vervanging.
19. Dit product is geen speelgoed. Buiten bereik van kinderen bewaren.
20. Trek de stekker van de batterijlader uit het stopcontact voordat u de kabels op een batterij aansluit of inspectie-, onderhouds- of reinigingswerkzaamheden uitvoert.
21. Gebruik deze lader alleen met overstroomde loodaccu's. Laad een onderhoudsvrije batterij niet te veel op.
22. Probeer geen niet-oplaadbare of defecte batterijen op te laden.
23. Laad niet meer dan één batterij tegelijk op.
24. Laat uw lader onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de lader behouden blijft.
25. Gebruik de lader niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van de lader kan leiden tot ernstig persoonlijk letsel.
26. Voordat u de lader verplaatst, koppelt u de voeding en de batterij los en laat u de lader afkoelen.
27. Mensen met pacemakers dienen hun arts(en) te raadplegen voor gebruik. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen pacemakerinterferentie of pacemakerstoring veroorzaken. Bovendien moeten mensen met pacemakers:

• Vermijd om alleen te werken.
• Goed onderhouden en inspecteren om elektrische schokken te voorkomen.
• Aard het netsnoer correct. Een aardlekschakelaar (GFCI) moet ook worden geïmplementeerd – deze voorkomt aanhoudende elektrische schokken.

28. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

BEWAAR DEZE INSTRUCTIES.

Instructies voor aarding en aansluiting van het AC-netsnoer
De lader moet worden geaard om het risico op elektrische schokken te verminderen. De stekker moet worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Wijzig nooit het meegeleverde AC-snoer of de stekker – als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien. Een onjuiste aansluiting kan leiden tot een risico op elektrische schokken.

Specificaties

*Ampèrage is alleen aanwezig wanneer aangesloten op een batterij.

Installatie

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

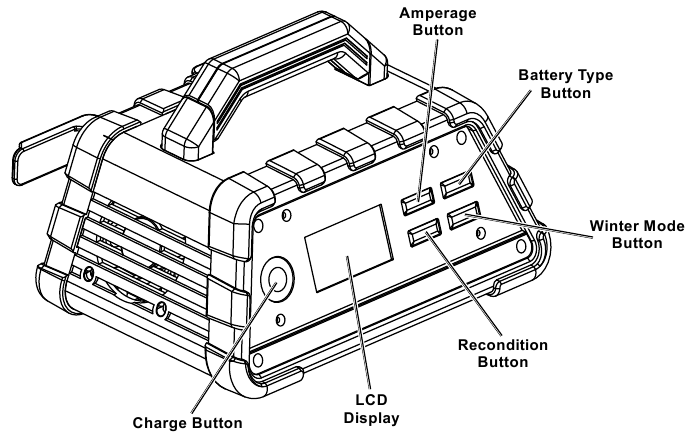

Bedieningselementen

LCD-scherm: Geeft de laadstatus, laadstroom, spanning, batterijtype, reconditioneringsmodus, wintermodus en foutcodes weer.

Ampèrageknop: Gebruik deze om de ampèrage-output in te stellen van 2 A, 8 A, 15 A en automatische laadsnelheid.

Batterijtypeknop: Gebruik deze om het batterijtype te selecteren uit standaard of AGM. Gebruik voor GEL-batterijen de standaardinstelling.

Laadknop: Gebruik deze om het laden handmatig te starten.

Reconditioneringsknop: Gebruik deze om de batterijreconditioneringsfunctie te activeren voor zwakke, gesulfateerde of diep ontladen batterijen.

Wintermodusknop: Gebruik deze om de winterlaadmodus te activeren bij koud weer.

Beschermingsfuncties:

• Oververhittingsbeveiliging – Als de lader oververhit raakt, wordt deze automatisch uitgeschakeld. De lader wordt automatisch hervat wanneer deze is afgekoeld.
• Omgekeerde polariteit – Als de kabels verkeerd zijn aangesloten, werkt de lader niet en toont het LCD-scherm een foutcode voor omgekeerde polariteit.
• Overlaadbeveiliging – Als de batterij niet binnen 24 uur volledig kan worden opgeladen, stopt de lader automatisch met laden.

Gebruiksaanwijzing

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL TE VOORKOMEN:
SLUIT DE LADER PAS AAN ALS DAARTOE DE OPDRACHT WORDT GEGEVEN.
Gebruik deze lader alleen op AGM-, GEL- en standaard loodzuuraccu's. Andere batterijen kunnen beschadigd raken of oververhit raken, lekken of vlam vatten.

Voorbereiding op het laden

OM ERNSTIG LETSEL TE VOORKOMEN:
Draag een AnSI-goedgekeurde spatwaterdichte veiligheidsbril en zware rubberen werkhandschoenen bij het aansluiten, loskoppelen of werken in de buurt van de batterij.
Accuzuur kan permanente blindheid veroorzaken.

1. Als het nodig is om de batterij uit het voertuig te verwijderen om op te laden, verwijder dan altijd eerst de geaarde pool van de batterij. Zorg ervoor dat alle accessoires in het voertuig uitgeschakeld zijn, om geen vonk te veroorzaken.
2. Zorg ervoor dat de ruimte rond de batterij goed geventileerd is terwijl de batterij wordt opgeladen.
3. Maak de accupolen schoon. Zorg ervoor dat er geen corrosie in contact komt met de ogen.
4. Voeg bij standaard loodzuurbatterijen gedestilleerd water toe aan elke cel totdat het accuzuur het niveau bereikt dat is gespecificeerd door de batterijfabrikant. Niet overvullen. Volg voor gesloten batterijen zonder verwijderbare celdoppen, zoals AGM-, GEL- of klepgeregelde loodzuuraccu's, zorgvuldig de herlaadinstructies van de fabrikant.

5. Bestudeer alle specifieke voorzorgsmaatregelen van de batterijfabrikant tijdens het opladen en de aanbevolen laadsnelheden.
6. Bepaal de spanning van de batterij aan de hand van de handleiding van de voertuigeigenaar en zorg ervoor dat deze overeenkomt met de uitgangswaarde van de batterijlader. Als de lader een instelbare laadsnelheid heeft, laad de batterij dan eerst op met de laagste snelheid.
7. Een marinebatterij (boot) moet worden verwijderd en aan de wal worden opgeladen. Om hem aan boord op te laden is speciale apparatuur nodig die is ontworpen voor maritiem gebruik.

Locatie van de lader

1. Plaats de lader zo ver mogelijk van de batterij als de DC-kabels toestaan.
2. Plaats de lader nooit direct boven de batterij die wordt opgeladen; gassen van de batterij zullen de lader corroderen en beschadigen.

3. Laat nooit accuzuur op de lader druppelen bij het aflezen van het soortelijk gewicht van de elektrolyt of het vullen van de batterij.
4. Gebruik de lader niet in een afgesloten ruimte en beperk de ventilatie op geen enkele manier.
5. Zet geen batterij bovenop de lader.

Batterij opladen die in het voertuig is geïnstalleerd

EEN VONK IN DE BUURT VAN DE BATTERIJ KAN EEN BATTERIJ-EXPLOSIE VEROORZAKEN.
OM HET RISICO OP EEN VONK IN DE BUURT VAN DE BATTERIJ TE VERMINDEREN, VOLGT U DEZE INSTRUCTIES NAUWKEURIG.

OM ERNSTIG LETSEL TE VOORKOMEN:
Draag een AnSI-goedgekeurde spatwaterdichte veiligheidsbril en zware rubberen werkhandschoenen bij het aansluiten, loskoppelen of werken in de buurt van de batterij.
Accuzuur kan permanente blindheid veroorzaken.

1. Plaats de AC- en DC-kabels zo dat het risico op beschadiging door de motorkap, deuren of bewegende motoronderdelen wordt verminderd.
2. Blijf uit de buurt van ventilatorbladen, riemen, poelies en andere onderdelen die letsel kunnen veroorzaken.
3. Controleer de polariteit van de accupolen. De POSITIEVE (POS, P, +) accupool heeft meestal een grotere diameter dan de NEGATIEVE (NEG, N,–) pool.
4. Bepaal welke pool van de batterij is geaard (verbonden) met het chassis. Als de negatieve pool is geaard aan het chassis (zoals bij de meeste voertuigen), zie 5. Als de positieve pool is geaard aan het chassis, zie 6.
5. Sluit voor een negatief geaard voertuig de POSITIEVE (RODE) klem van de batterijlader aan op de POSITIEVE (POS, P, +) niet-geaarde pool van de batterij. Sluit de NEGATIEVE (ZWARTE) klem aan op het voertuigchassis of het motorblok, uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatmetaal. Sluit aan op een zwaar metalen onderdeel van het frame of het motorblok.

6. Sluit voor een positief geaard voertuig de NEGATIEVE (ZWARTE) klem van de batterijlader aan op de NEGATIEVE (NEG, N, –) niet-geaarde pool van de batterij. Sluit de POSITIEVE (RODE) klem aan op het voertuigchassis of het motorblok, uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatmetaal. Sluit aan op een zwaar metalen onderdeel van het frame of het motorblok.
7. Koppel bij het loskoppelen van de lader het netsnoer los, verwijder de klem van het voertuigchassis en verwijder vervolgens de klem van de accupool.
8. Maak de lader na gebruik schoon en berg hem binnenshuis op, buiten bereik van kinderen.

Batterij opladen buiten het voertuig

EEN VONK IN DE BUURT VAN DE BATTERIJ KAN EEN BATTERIJ-EXPLOSIE VEROORZAKEN.
OM HET RISICO OP EEN VONK IN DE BUURT VAN DE BATTERIJ TE VERMINDEREN, VOLGT U DEZE INSTRUCTIES NAUWKEURIG.

OM ERNSTIG LETSEL TE VOORKOMEN:
Draag een AnSI-goedgekeurde spatwaterdichte veiligheidsbril en zware rubberen werkhandschoenen bij het aansluiten, loskoppelen of werken in de buurt van de batterij.
Accuzuur kan permanente blindheid veroorzaken.

1. Controleer de polariteit van de accupolen. De POSITIEVE (POS, P, +) accupool heeft meestal een grotere diameter dan de NEGATIEVE (NEG, N, –) pool.
2. Bevestig ten minste een 60 cm lange geïsoleerde batterijkabel van 6 gauge (AWG) aan de NEGATIEVE (NEG, N, –) accupool.
3. Sluit de POSITIEVE (RODE) laderklem aan op de POSITIEVE (POS, P, +) pool van de batterij.
4. Plaats uzelf en het vrije uiteinde van de kabel zo ver mogelijk van de batterij vandaan – sluit vervolgens de NEGATIEVE (ZWARTE) laderklem aan op het vrije uiteinde van de kabel.

5. Kijk niet naar de batterij bij het maken van de laatste verbinding.
6. Koppel bij het loskoppelen van de lader altijd los in omgekeerde volgorde van de aansluitprocedure en verbreek de eerste verbinding zo ver mogelijk van de batterij.
7. Maak de lader na gebruik schoon en berg hem binnenshuis op, buiten bereik van kinderen.

Bediening

EEN VONK IN DE BUURT VAN DE BATTERIJ KAN EEN BATTERIJ-EXPLOSIE VEROORZAKEN.
OM HET RISICO OP EEN VONK IN DE BUURT VAN DE BATTERIJ TE VERMINDEREN, VOLGT U DEZE INSTRUCTIES NAUWKEURIG.

OM ERNSTIG LETSEL TE VOORKOMEN:
Draag een AnSI-goedgekeurde spatwaterdichte veiligheidsbril en zware rubberen werkhandschoenen bij het aansluiten, loskoppelen of werken in de buurt van de batterij.
Accuzuur kan permanente blindheid veroorzaken.

1. Volg de aanwijzingen om de lader op de batterij aan te sluiten en steek vervolgens de stekker van het netsnoer in een correct geaard stopcontact. Als de kabelklemmen niet zijn aangesloten of de verbinding los zit, wordt het LCD-scherm weergegeven zoals weergegeven in Afbeelding A:.


2. Wanneer er een goede verbinding is gemaakt, geeft het LCD-scherm de batterijcapaciteit en spanning weer. Zie het voorbeeld in Afbeelding B:.


3. Druk op de "AMP"-knop om de gewenste laadsnelheid te kiezen – selecteer de automatische laadsnelheid als u het niet zeker weet. Druk op de "BATTERY TYPE" (Batterijtype) knop om het batterijtype te selecteren – selecteer "STD" voor GEL-batterijen – druk vervolgens op de "CHARGE" (Opladen) knop om het opladen te starten. Het LCD-scherm toont de instellingen. Zie het voorbeeld in Afbeelding C:.


Opmerking: Als de gebruiker de laadstroom en het batterijtype niet binnen 30 seconden selecteert, begint de lader de batterij op te laden met de standaardinstelling – automatische laadsnelheid voor een standaard batterij.

4. Zodra de batterij volledig is opgeladen, schakelt de lader automatisch over naar een druppellaad-/onderhoudsmodus.
5. Voor zwakke/gesulfateerde batterijen of batterijen die lange tijd niet zijn gebruikt, kan de batterijreconditioneringsfunctie worden gebruikt om de batterij te herstellen van diepe ontlading en de batterij langer mee te laten gaan. Druk op de "RECONDITION" (Reconditioneren) knop om deze functie te activeren. Het LCD-scherm wordt weergegeven zoals weergegeven in Afbeelding D:.


6. Wanneer het reconditioneringsproces is voltooid, wordt het LCD-scherm weergegeven zoals weergegeven in Afbeelding E: en keert de lader terug naar de normale laadmodus.


7. De winterlaadmodus kan worden gebruikt voor gespecialiseerd batterijladen in winterse weersomstandigheden. Om deze modus te activeren, drukt u op de "WINTER" (Winter) knop in elke fase van het laadproces. Er verschijnt een sneeuwvlokpictogram op het LCD-scherm dat aangeeft dat de lader in de winterlaadmodus staat. Zie het voorbeeld in Afbeelding F:. Door nogmaals op de "WINTER" (Winter) knop te drukken, verlaat u de winterlaadmodus.


Onderhoudsinstructies

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL TE VOORKOMEN: Koppel de lader los, verwijder de batterij en laat de lader volledig afkoelen voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR GEREEDSCHAPSFALEN TE VOORKOMEN: Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

1. VOOR ELK GEBRUIK, inspecteer de algemene staat van de lader. Controleer op:
   • losse hardware
   • gebarsten of gebroken onderdelen
   • beschadigde elektrische bedrading of kabelisolatie
   • elke andere toestand die de veilige werking kan beïnvloeden.

2. NA GEBRUIK, veeg de buitenkant van het gereedschap af met een schone doek.
3.
   Als de lader beschadigd is, mag deze alleen worden vervangen door een gekwalificeerde servicemonteur. OPEN DE LADERBEHUIZING NIET, ER ZITTEN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.

Probleemoplossing Foutcodes

Foutcode	Mogelijke oorzaken	Waarschijnlijke oplossingen
	Klemmen zijn aangesloten op de verkeerde polen van de batterij.	Corrigeer de klemaansluitingen op de batterij.
	De lader is oververhit.	Zorg ervoor dat de ventilatieopeningen op de lader vrij zijn. De lader zal automatisch doorgaan met laden wanneer deze is afgekoeld.
	De lader is mogelijk aangesloten op een 24 V-batterij.	Controleer of de batterij die wordt opgeladen 12 V is.
	Een apparaat trekt stroom van de batterij die wordt opgeladen. De geselecteerde laadsnelheid is te laag voor de batterijclassificatie.	Koppel het apparaat los en laad de batterij opnieuw op. Selecteer een hogere laadsnelheid en ga door met het opladen van de batterij.
	Defecte batterij, houdt geen volledige lading vast.	Laat de batterij controleren door een gekwalificeerde technicus. Vervang de batterij indien nodig.
Neem alle veiligheidsmaatregelen in acht bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor de service.

Noteer hier het serienummer van het product:

Opmerking: Als het product geen serienummer heeft, noteer dan de maand en het jaar van aankoop.

Opmerking: Interne onderdelen kunnen niet door de gebruiker worden onderhouden en zijn niet beschikbaar.
Referentie UPC 792363567961

Voor technische vragen kunt u bellen met 1-888-866-5797.

Beperkte garantie van 90 dagen

Harbor Freight Tools Co. doet er alles aan om ervoor te zorgen dat haar producten voldoen aan hoge kwaliteits- en duurzaamheidsnormen en garandeert aan de oorspronkelijke koper dat dit product vrij is van defecten in materialen en vakmanschap gedurende een periode van 90 dagen vanaf de aankoopdatum. Deze garantie is niet van toepassing op schade die direct of indirect is ontstaan door misbruik, oneigenlijk gebruik, nalatigheid of ongevallen, reparaties of wijzigingen buiten onze faciliteiten, criminele activiteiten, onjuiste installatie, normale slijtage of gebrek aan onderhoud. Wij zijn in geen geval aansprakelijk voor overlijden, letsel aan personen of eigendommen, of voor incidentele, indirecte, speciale of gevolgschade die voortvloeit uit het gebruik van ons product. In sommige staten is de uitsluiting of beperking van incidentele of gevolgschade niet toegestaan, dus de bovenstaande beperking van uitsluiting is mogelijk niet op u van toepassing. DEZE GARANTIE VERVANGT UITDRUKKELIJK ALLE ANDERE GARANTIES, EXPLICIET OF IMPLICIET, INCLUSIEF DE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID.

Om gebruik te maken van deze garantie, moet het product of onderdeel aan ons worden geretourneerd met vooruitbetaalde transportkosten. Een bewijs van de aankoopdatum en een uitleg van de klacht moeten bij de goederen worden gevoegd. Als onze inspectie het defect bevestigt, zullen we het product naar onze keuze repareren of vervangen, of we kunnen ervoor kiezen om de aankoopprijs terug te betalen als we u niet direct en snel een vervanging kunnen bezorgen. We zullen gerepareerde producten op onze kosten retourneren, maar als we vaststellen dat er geen defect is, of dat het defect het gevolg is van oorzaken die niet binnen het toepassingsgebied van onze garantie vallen, dan moet u de kosten voor het retourneren van het product dragen. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen.

FCC-VERKLARING

Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving.

Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

26677 Agoura Road • Calabasas, CA 91302 • 1-888-866-5797

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download VIKING 56796 - 2/8/15 Amp Automatische Microprocessor Gestuurde Batterijlader Handleiding

Beschikbare talen
