Eachine E013 - Micro FPV RC Quadcopter Handleiding

Tips: Laad op voor gebruik!

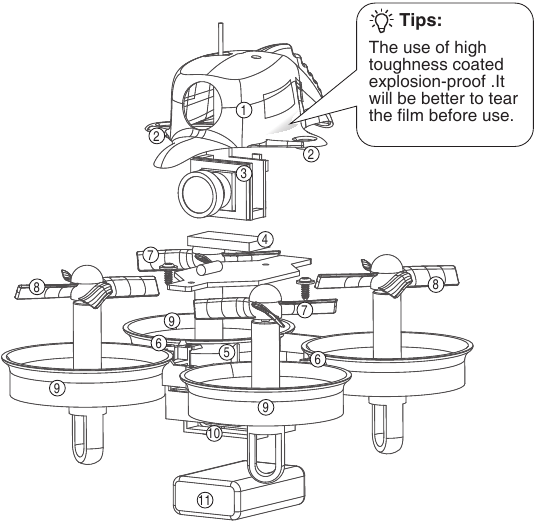

Ken uw vliegtuig

De hoofdstructuur van het ABS-materiaal, het nieuwe industriële en modulaire ontwerp, verbeteren de productontwikkeling, eenvoudige installatie en onderhoud, vervangingsupgrades.

Uitgerust met FPV 5.8G kaarttransmissie real-time transmissiesysteem, brengen u niet dezelfde visuele effecten.

1. Vliegtuig shell
2. Bedek het schroefgat
3. FPV systeem
4. EVA pad (vaste camera)
5. Rek
6. Rekdop schroefgat
7. Voorwaartse rotatie propeller
8. De propeller omkeren
9. Propeller vangrail
10. Body batterijcompartiment
11. Batterij

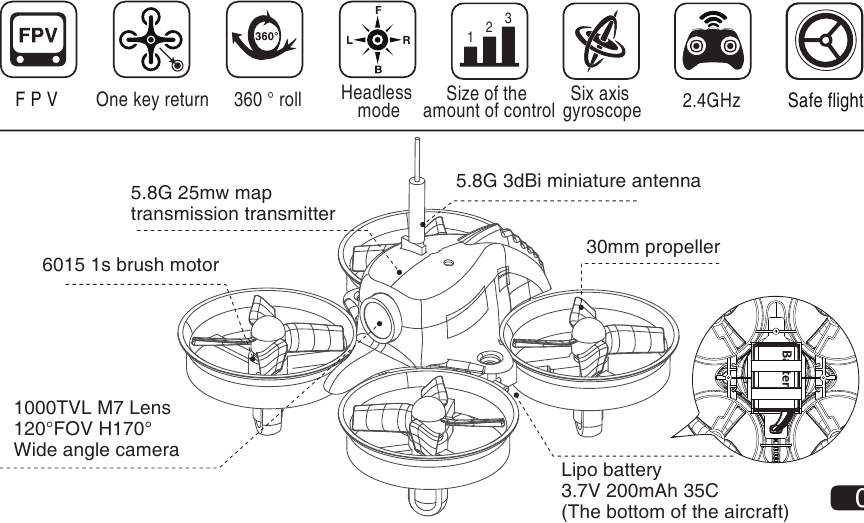

De architectuur van het vliegtuig

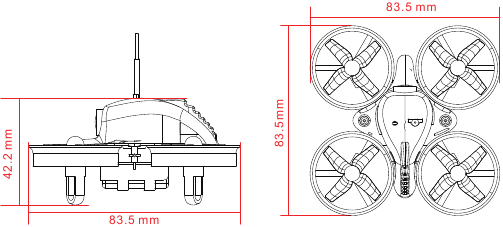

Parameters

Craft parameter

Hoofdvleugellengte: 66mm

Grootte: 83.5*83.5*42.2mm

Gewicht: 20g (zonder batterij)

Motor: 6015 1S borstelmotor

Lipo batterij: 3.7V 200mAh 35C

Vliegtijd: 5min

Omnidirectionele ontvangstantenne

Werktemperatuur: -10℃ tot +40℃

Frequency Table

Eenheid: MHz

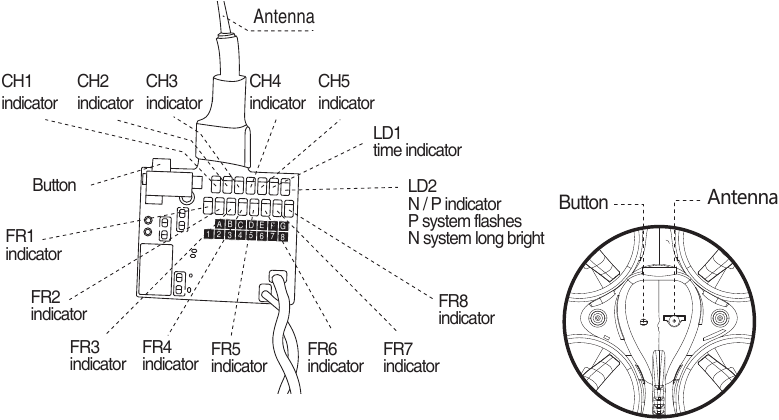

Frequentiemethode

FPV systeem: 5.8G 40CH

Zie Tabel 3 op de frequentietabel

Belangrijkste functies:

1. Druk kort op de knop om de frequentiefunctie aan te passen en op de frequentie FR1-FR8 cyclus tussen de schakelaar.
2. Druk lang op de knop gedurende 2 seconden (LD1 knippert wanneer de ontgrendelingsknop) voor de functie voor het aanpassen van de frequentiegroep en in de frequentiegroep CH1-CH5 cyclus tussen de schakelaar.
3. Druk lang op de knop gedurende 5 seconden (LD1 van knipperen naar uit wanneer de ontgrendelingsknop) om de standaardfunctie aan te passen, P-systeem LD2 knippert, N-systeem wanneer LD2 lang helder.

Afstandsbediening

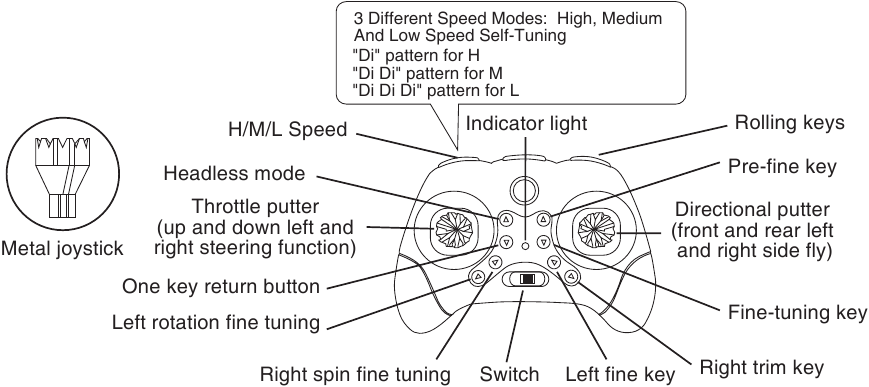

Inleiding tot de functie van de afstandsbediening

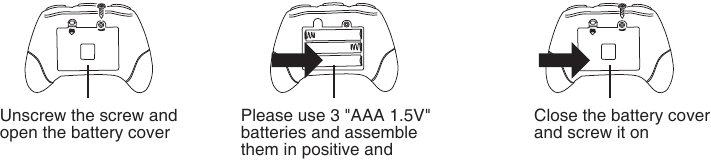

Batterij van de afstandsbediening geïnstalleerd

Lipo-batterij van het vliegtuig opladen

Tips: Laad op voor gebruik!

Steek de USB-stekker in de USB-poort van de computer (of de oplader van de USB-poort met de DC5V-uitgang). Op dit moment heeft de USB-oplaadpoort een rood indicatielampje en de batterij is aangesloten op de USB-oplaadkabel. Wanneer het rode lampje uit is, geeft dit aan dat het aan het opladen is. Oplaadtijd 30-40 minuten. Om de veiligheid te waarborgen, moet u dit binnen het zicht doen.

Operationele richtlijnen

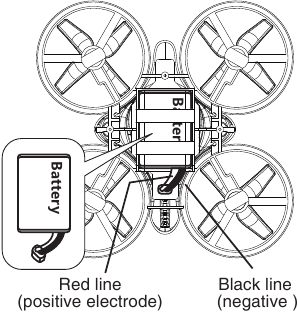

Opstartprogramma

1. De batterij in het batterijcompartiment van de romp, vervolgens de batterijpoorttoegang tot de voedingspoort van de romp, en op het niveau geplaatst, vervolgens knippert het achterlicht van het vliegtuig, open de aan / uit-schakelaar van de afstandsbediening, de afstandsbediening geeft een "tik" -geluid, vervolgens geeft de afstandsbediening opnieuw een "piep" en vervolgens wordt de afstandsbedieningsindicator weer ingeschakeld. Op dit moment wordt de afstandsbediening opnieuw uitgegeven. Helder, het LED-lampje van het vliegtuig brandt altijd, zei de voltooiing van de code.
2. Na voltooiing van het vliegtuig op de code, om de linker joystick-gasklep te promoten, kan het vliegtuig starten.


Gyroscoop proeflezen

Na voltooiing van de code, het vliegtuig in de horizontale positie geplaatst.
Duw de twee joysticks tegelijkertijd naar de rechteronderhoek 45° voor gyroscoopkalibratie. LED-lampjes knipperen snel, het proeflezen is voltooid.

Tips: Voordat het vliegtuig opstijgt, moet u het vliegtuig in het horizontale vlak proeflezen, om ervoor te zorgen dat het vliegtuig na de soepele vlucht. Wanneer het vliegtuig door de impact of botsing na de afwijking, kunt u ook deze methode gebruiken om de gyroscoop te kalibreren.

Bediening en controle

Werkingsmodus

Omdat het gevoelig is, wordt het voor beginners aanbevolen om de bediening van de tuimelschakelaar te vertragen. Zoals de bediening van het vliegtuig tijdens het proces van een lichte daling, maar ook langzaam de linker tuimelschakelaar omhoog duwen om naar een bepaalde hoogte te klimmen. Bediening om een aanzienlijke duw van het gaspedaal te vermijden.

Wanneer de linker joystick (gashendel) omhoog of omlaag wordt geduwd, stijgt of daalt het vliegtuig dienovereenkomstig.

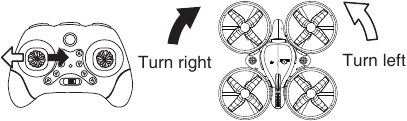

Wanneer de linker joystick (gashendel) naar links of rechts wordt geduwd, draait het vliegtuig dienovereenkomstig naar links of rechts.

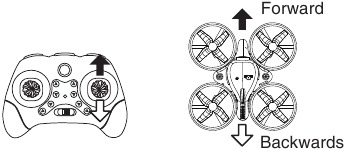

Wanneer de rechter bedieningshendel (richting) omhoog of omlaag wordt geduwd, gaat het vliegtuig respectievelijk vooruit of trekt het zich terug.

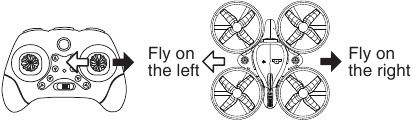

Wanneer de rechter hendel (richting) naar links of naar rechts wordt geduwd, vliegt de bijbehorende kant of vliegt aan de rechterkant van het vliegtuig.

Werkingsmodus

Fijnafstelling van vliegtuigbewegingen

Breng de gashendel langzaam omhoog, wanneer het vliegtuig de grond verlaat, als het vliegtuig naar verschillende richtingen neigt, kunt u een fijnafstellingscorrectie gebruiken.

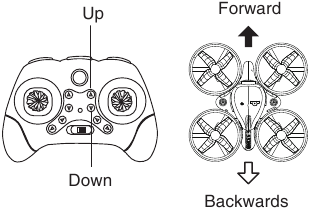

1. Pas de fijnafstelling voor en achter aan
   Wanneer het vliegtuig de grond verlaat, wordt het vliegtuig vooruit / achteruit, voorwaarts verplaatst en wordt de fijnafstelling naar beneden aangepast.
   Wanneer u achteruit beweegt, fijn afstellen naar boven.

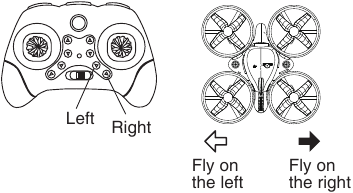

2. Pas de fijne afstelling van de zijkant van het vliegtuig aantuning
   Wanneer het vliegtuig de grond verlaat en naar de linker / rechterkant van de zijvlucht vliegt.
   Vlieg naar rechts, fijnafstelling links om aan te passen.
   Vlieg naar links, fijnafstelling rechts om aan te passen.


360° rollover

Het vliegtuig kan een 360° rollover uitvoeren door de volgende joystickbediening.

1. Linker 360° roll
   Druk kort op de scrolltoets en duw vervolgens de rechter hendel naar links, het bijbehorende vliegtuig naar de linker flip 360°

2. Rechter 360° roll
   Druk kort op de scrolltoets en duw vervolgens de rechter hendel naar rechts, het bijbehorende vliegtuig naar de rechter flip 360°
3. Voorwaartse 360° roll
   Druk kort op de scrolltoets en duw vervolgens de rechter hendel omhoog, de bijbehorende voorwaartse kant van het vliegtuig

4. Achterwaartse 360 °roll
   Druk kort op de rechter scrolltoets en duw vervolgens de rechter hendel omlaag, de bijbehorende achterkant van het vliegtuig draait 360°

Opmerking: Houd het vliegtuig op een hoogte van 2-3 meter bij het rollen, zodat het vliegtuig gemakkelijker de hoogte kan behouden na het rollen.

Headless-modus

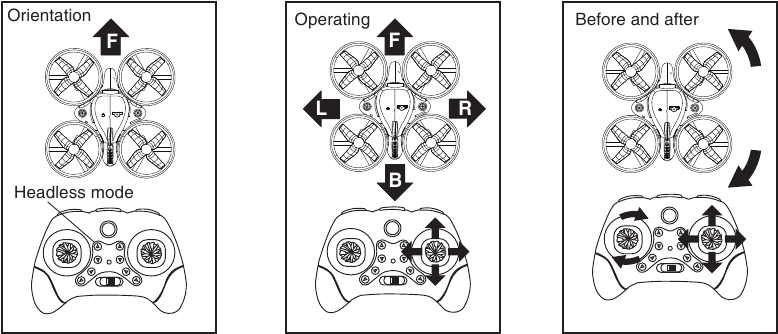

Schakelen tussen headless-modi

Starten en instellen: Nadat de frequentie van het vliegtuig is voltooid, wordt het vliegtuig in het vlakke niveau geplaatst, of zweeft het in de lucht om ervoor te zorgen dat de kop van het vliegtuig en de afstandsbediening zich voor dezelfde richting bevinden, drukt u op de headless-modusknop (vliegtuig-LED-lampjes knipperen) Start de headless-modus.

Verlaat de headless modus: Druk nogmaals op de headless-modusknop (de vliegtuig-LED brandt), verlaat vervolgens de headless-modus.

Zoals weergegeven in de bovenstaande afbeelding, bevindt de afstandsbediening zich in de headless-modus (de vliegtuig-LED knippert) aan de achterkant van het vliegtuig, ongeacht waar het vliegtuig zich voor de locatie bevindt. Trek nu de richting van de bedieningshendel naar beneden U kunt het vliegtuig terughalen, de richting van de stang omhoog duwen, zodat het vliegtuig verder weg vliegt.

Terugkeer met één toets

Druk op de knop om terug te keren naar het kanaal, u kunt de manier corrigeren via de rechter joystick om het kanaal te corrigeren (naar de voorkant van de frequentie voor de start om terug te keren naar normaal), het vliegtuig keert automatisch terug.

Druk tijdens het terugkeerproces op de functietoetscombinatie op de afstandsbediening of duw de rechter joystick "vooruit" (vooruit) om het vliegtuig terug te laten keren.

Tips: lage alarm
Wanneer het vliegtuig tikkend knipperen vertoont, wat aangeeft dat de stroom van het vliegtuig bijna op is, dan zal het vliegtuig
Zal automatisch de truc uitschakelen, het vliegtuig in de conventionele besturingsstaat, de onderhoudstijd van 30 seconden.

Vliegomgeving

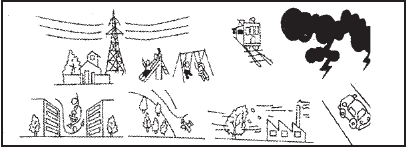

Gebruik dit product niet in de volgende omgevingen om accidenteel letsel of schade aan het vliegtuig te voorkomen.

1. hoogspanningsleidingen, parkeerplaatsen, spoorwegpercelen, snelwegpercelen enzovoort
2. onweer, winderig weer, regen en sneeuw.

Vlucht beëindigen

1. Handmatige landing.
2. Schakel eerst de stroom van het vliegtuig uit en schakel vervolgens de stroom van de afstandsbediening uit.
3. Verwijder het vliegtuig uit het vliegtuig.

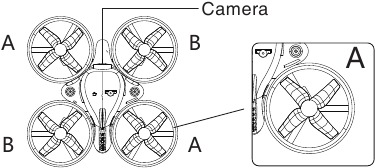

Installatiemethode propeller

De propeller van het vliegtuig is geïnstalleerd met de locatie-eisen, druk op de bijbehorende code om te installeren, gecodeerd zoals hieronder weergegeven.

Installeer de propeller: houd de kleine hoed van de propeller vast, druk op de motoras om erop te drukken, pas op dat u de propeller niet vervormt.

Probleemoplossing

Afstandsbediening en het vliegtuig reageerden niet op de oplossing:

1. Zorg ervoor dat de code succesvol is. Zie de codemethode.
2. Controleer of de batterij bijna leeg is.
3. Zorg ervoor dat de afstandsbediening de originele overeenkomst is.

Kan de oplossing niet rollen:

1. Start de rollover-functieknop opnieuw.
2. Controleer of de lithiumbatterij te laag is, laad opnieuw op.

Oplossing voor vliegtuigromp:

1. Controleer of de propeller vervormd is en vervang de nieuwe propeller.
2. Schakel de stroom van het vliegtuig uit om opnieuw op te starten.
3. Plaats het vliegtuig in het horizontale vlak om de gyroscoop opnieuw te kalibreren.

Vliegtuig kan de oplossing niet opstijgen:

1. Controleer of de schroef correct is geïnstalleerd.
2. Controleer of de crashkap van het vliegtuig los zit en de rotatie van de propeller belemmert.
3. Controleer of het vliegtuig elektriciteit heeft, weinig stroom, de lichten knipperen.

FPV Probleemoplossing

Bril display scherm Geen beeld:

1. Controleer of de voeding van de bril en de voeding van het vliegtuig normaal is, batterijvermogen voldoende is.
2. Controleer of het ontvangstkanaal van de bril en het zenderkanaal consistent zijn.
3. Controleer of de zender en het einde van de bril N / P-standaard consistent zijn.

Bril ontving het beeld signaalkwaliteit is slecht of draadloze transmissie afstand dichtbij:

1. Controleer of dezelfde frequentie van radiozendapparatuur storing veroorzaakt, FPV-systeem moet andere frequenties kiezen, om de storingsfrequentie te vermijden of om het gebruik van dezelfde site te vermijden.
2. Controleer of de brilantenne is geïnstalleerd.
3. Controleer of de bril en het vliegtuig zich tussen de bergen, huizen, bomen en andere obstakels bevinden, gebruik het FPV-systeem in de open ruimte.

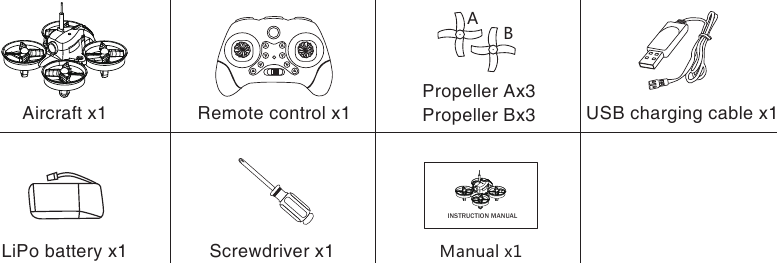

Accessoires lijst
