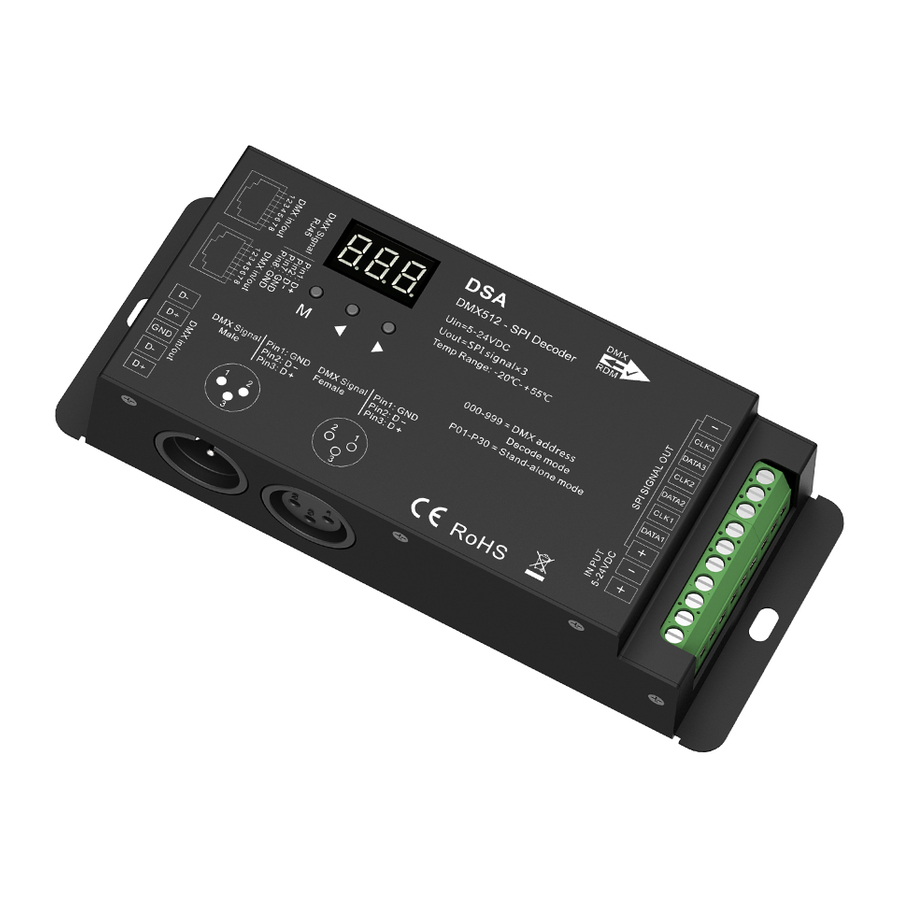

SKYDANCE DSA - DMX512-SPI Decoder en RF Controller Handleiding

Functies

• DMX512 naar SPI decoder en RF controller met digitaal display.
• Compatibel met 45 soorten digitale IC RGB of RGBW LED strips, IC type en R/G/B volgorde kunnen worden ingesteld.
  Compatibele IC's: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• DMX decodeermodus, stand-alone modus en RF modus selecteerbaar.
• Standaard DMX512-compatibele interface, stel het DMX decodeer startadres in met knoppen.
• In de stand-alone modus, wijzig de modus, snelheid of helderheid met knoppen.
• In de RF modus, koppel met RF 2.4G RGB/RGBW afstandsbediening.
• 32 soorten dynamische modi, waaronder paardenrace, achtervolging, stroom, spoor of geleidelijke verandering stijl.

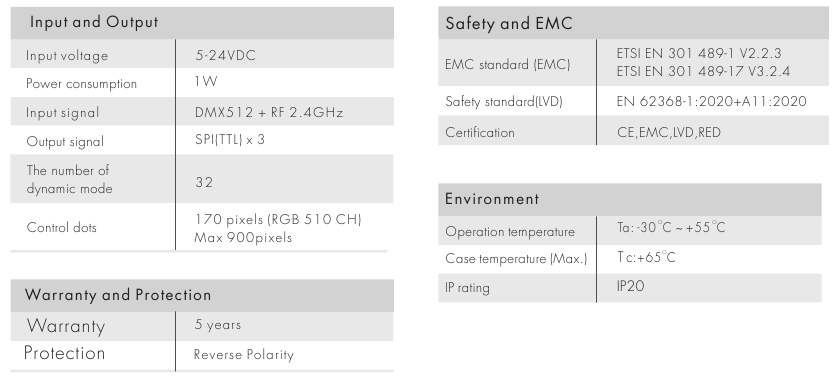

Technische Parameters

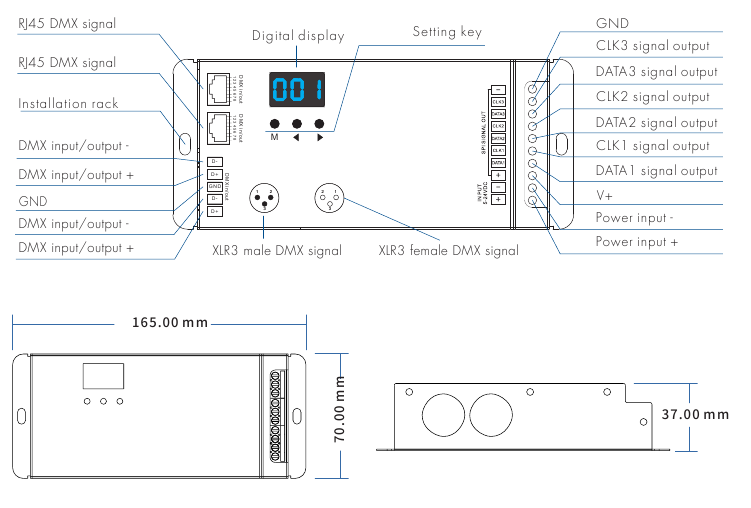

Mechanische structuren en installaties

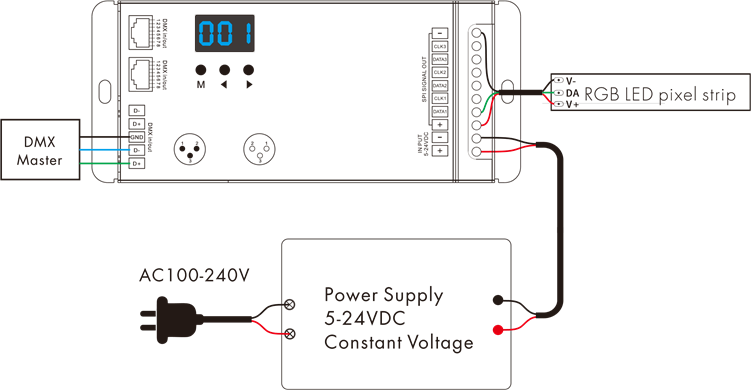

Bedradingsschema

Opmerking:

• Als de SPI LED pixelstrip single-wire control is, zijn de DATA en CLK output hetzelfde, we kunnen maximaal 6 LED strips aansluiten.
• Als de SPI LED pixelstrip two-wire control is, kunnen we maximaal 3 LED strips aansluiten.

Bediening

IC type, RGB volgorde en pixel lengte instelling

• U moet eerst controleren of het IC type, RGB volgorde en pixel lengte van de LED strip correct is.

• Houd de M en ◀ toets lang ingedrukt, bereid u voor op het instellen van het IC type, RGB volgorde, pixel lengte, automatisch leeg scherm,
  Druk kort op de M toets om tussen vier items te schakelen.
  Druk op de ◀ of ▶ toets om de waarde van elk item in te stellen.
  Houd de M toets 2 seconden lang ingedrukt, of wacht 10 seconden, om de instelling te verlaten.

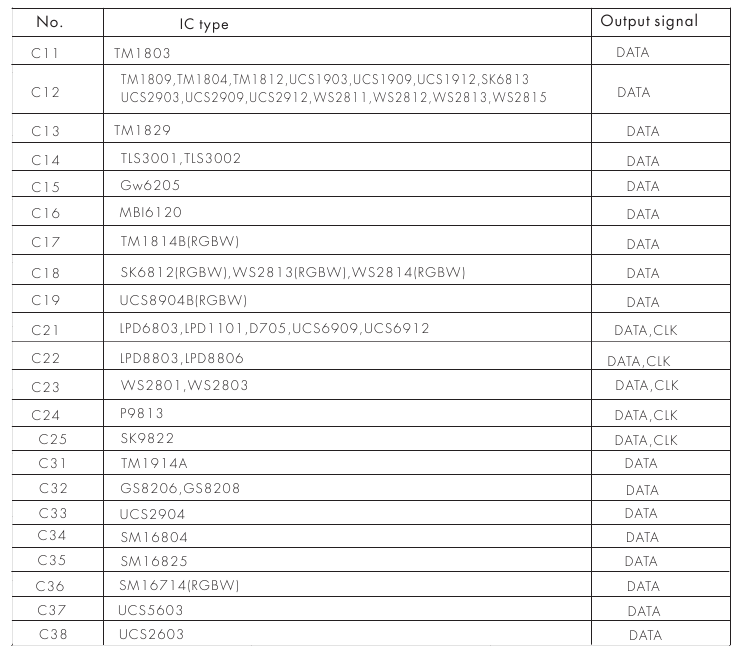

• IC type tabel:

• RGB volgorde: O-1 - O-6 geeft zes volgordes aan (RGB, RBG, GRB, GBR, BRG, BGR).
• Pixel lengte: Bereik is 008-900.
• Automaticblankscreen: inschakelen ("bon") of uitschakelen ("boF") automatisch leeg scherm.

DMX decodeermodus

Er zijn twee DMX decodeermodi selecteerbaar.

DMX decodeermodus 1: verander de lichtkleur door het DMX decodeeradres in te stellen;
DMX decodeermodus 2_: schakel dynamische lichtmodi, regel de helderheid en dynamische modus snelheid via 3 verschillende DMX decodeeradressen.

Houd de M, ◀ en ▶ toets tegelijkertijd lang ingedrukt om te schakelen tussen de DMX decodeermodus (weergave "d-1") en de DMX decodeermodus (weergave "d-2").
Houd de M toets 2 seconden lang ingedrukt en keer vervolgens terug naar de DMX adresinterface.

Modus 1

• Druk kort op de M toets, wanneer 001-512 wordt weergegeven, ga naar de DMX decodeermodus.
• Druk op de ◀ of ▶ toets om het DMX decodeer startadres te wijzigen (001-512), houd lang ingedrukt voor snelle aanpassing.
• Houd de M toets 2 seconden lang ingedrukt, bereid u voor op het instellen van het decodeer nummer en het meervoud van pixels.
  Druk kort op de M toets om tussen twee items te schakelen.
  Druk op de ◀ of ▶ toets om de waarde van elk item in te stellen.
  Decodeer nummer (weergave "dno"): DMX decodeer kanaalnummer, bereik is 003-600 (voor RGB).
  Meervoud van pixels (weergave "Pno"): Elke 3 DMX kanaal controle lengte (voor RGB), bereik is 001- pixel lengte.
  Houd de M toets 2 seconden lang ingedrukt, of wacht 10 seconden, om de instelling te verlaten.
• Als er een DMX signaal binnenkomt, wordt de DMX decodeermodus automatisch geactiveerd.
  Bijvoorbeeld, de DMX-SPI decoder is verbonden met een RGB strip:
  DMX data van de DMX512 console:

  DMX-SPI decoder output (startadres: 001, decodeer kanaalnummer: 18, elke 3 kanaal controle lengte: 1):

  DMX-SPI decoder output (startadres: 001, decodeer kanaalnummer: 18, elke 3 kanaal controle lengte: 3):


Modus 2

• Druk kort op de M toets, wanneer 001-512 wordt weergegeven, druk op de ◀ of ▶ toets om het DMX decodeer startadres te wijzigen (001-512), houd lang ingedrukt voor snelle aanpassing.
  Bijvoorbeeld, wanneer het DMX startadres is ingesteld op 001. Adres 1 van de DMX console is voor het instellen van het dynamische lichttype (32 modi), adres 2 is voor het instellen van de helderheid (10 niveaus), adres 3 is voor het instellen van de snelheid (10 niveaus). Houd de M toets 2 seconden lang ingedrukt, of wacht 10 seconden, om de instelling te verlaten.
• Adres 1 van de DMX console: dynamische lichtmodus

• Adres 2 van de DMX console: Helderheid (wanneer adres 2<5, schakel het licht uit)

• Adres 3 van de DMX console: Snelheid


Stand-alone modus

• Druk kort op de M toets, wanneer P01-P32 wordt weergegeven, ga naar de stand-alone modus.

• Druk op de ◀ of ▶ toets om het dynamische modusnummer te wijzigen (P01-P32).
• Elke modus kan de snelheid en helderheid aanpassen.
  Houd de M toets 2 seconden lang ingedrukt, bereid u voor op het instellen van de modus snelheid en helderheid.
  Druk kort op de M toets om tussen twee items te schakelen.
  Druk op de ◀ of ▶ toets om de waarde van elk item in te stellen.
  Modus snelheid: 1-10 niveau snelheid (S-1, S-9, S-F).

  Modus helderheid: 1-10 niveau helderheid (b-1, b-9, b-F).

  Houd de M toets 2 seconden lang ingedrukt, of wacht 10 seconden, om de instelling te verlaten.
• Ga alleen naar de stand-alone modus wanneer het DMX signaal is verbroken of verloren.

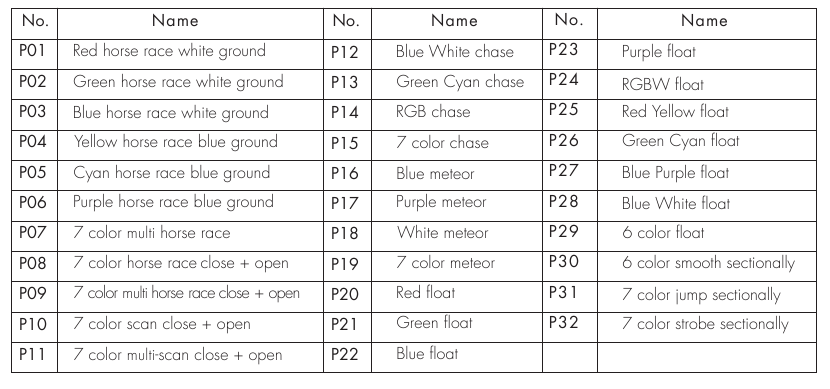

Dynamische modus lijst

Fabrieksinstellingen herstellen

• Houd de ◀ en ▶ toets lang ingedrukt, herstel de fabrieksinstellingen, display "RES".
• Fabrieksinstellingen: DMX decodeermodus, DMX decodeer startadres is 1, decodeer nummer is 510, meervoud van pixels 1, dynamische modusnummer is 1, chiptype is TM1809, RGB volgorde, pixel lengte is 170, automatische leeg scherm uitschakelen, zonder gekoppelde RF afstandsbediening.

RF modus

• Koppelen:
  Houd de M en ▶ toets 2 seconden lang ingedrukt, display "RLS", binnen 5 seconden, druk op de aan/uit toets van de RGB afstandsbediening, display "RLO", het koppelen is gelukt,
  gebruik vervolgens de RF afstandsbediening om het modusnummer te wijzigen, de snelheid of helderheid aan te passen.
• Verwijderen:
  Houd de M en ▶ toets 5 seconden lang ingedrukt, totdat "RLE" wordt weergegeven, verwijder alle gekoppelde RF afstandsbedieningen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SKYDANCE DSA - DMX512-SPI Decoder en RF Controller Handleiding
