TP-Link KS230 KIT - Snelstartgids voor slimme Wi-Fi 3-weg dimmer

Voordat je begint

• De hoofd- en satellietdimmers kunnen niet afzonderlijk of met traditionele 3-weg schakelaars werken.
• De hoofd- en satellietdimmers zijn verschillend en moeten in de juiste wandcontactdozen worden geïnstalleerd.
• Gedetailleerde bedradingsinstructies zijn altijd te vinden in de Kasa Smart app.

OF

• De draadkleuren die in deze handleiding worden gebruikt, worden aanbevolen door de National Electric Code (NEC). Uw werkelijke draadkleuren kunnen variëren.

1. Montagewijze: Onafhankelijk gemonteerd (alleen verticaal);
2. Hoge spanning - Schakel de stroomtoevoer uit voordat u onderhoud uitvoert.

Uw 3-weg dimmer bedraden

1. Schakel de stroomonderbreker uit (Turn off).

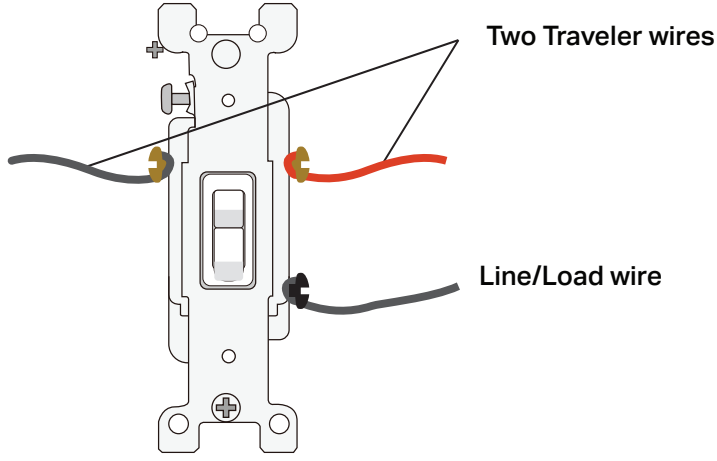

   Verwijder vervolgens de twee wandplaten. Uw domme schakelaars zien er mogelijk zo uit.


   Twee reizigersdraden (Traveler wires) - (Tegenover elkaar met dezelfde kleur schroeven.)
   Lijn-/belastingsdraad (Line/Load wire) - (Zwart. Lijn- en belastingsdraden bevinden zich in verschillende dozen.)

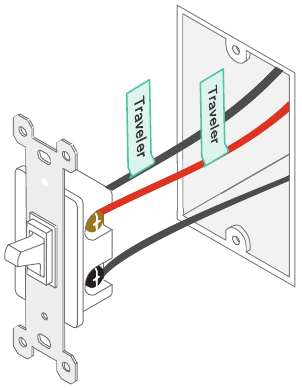

2. Leer de draden kennen.

• Lijn (Live/Hot): Meestal zwart. Het ene uiteinde is verbonden met de stroomonderbreker, het andere met uw EERSTE 3-weg schakelaar.
• Belasting (Load): Meestal zwart. Het ene uiteinde is verbonden met de verlichtingsarmatuur, het andere met uw TWEEDE 3-weg schakelaar.
• Reizigers (Travelers): Meestal is de ene zwart en de andere rood.
• Nul (Neutral): Meestal een bundel witte draden, niet aangesloten op de domme schakelaar. Ze kunnen helemaal achterin worden opgevouwen.
• Aarde (Ground): Meestal groen of koper.

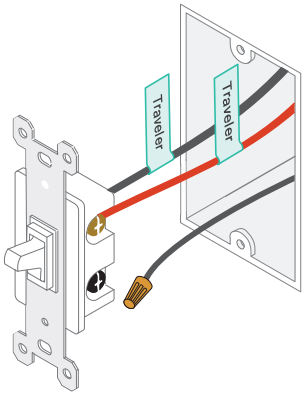

3. Label de reizigersdraden (Traveler) in de twee wandcontactdozen.

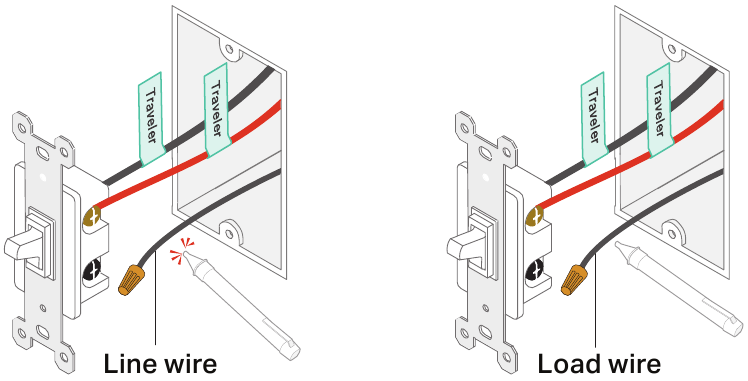

4. Koppel de lijn-/belastingsdraden (Line/Load) los van de twee schakelaars en dek ze vervolgens af met de meegeleverde draadmoeren voor de veiligheid.


5. Identificeer de lijn- en belastingsdraden (Line and Load) in de twee wandcontactdozen.
   1. Schakel de stroomonderbreker in (Turn on). Gebruik een spanningsdetector om de bekrachtigde draad te identificeren (lijndraad (Line wire)).
      Wees voorzichtig om elektrische schokken te voorkomen.


   2. Schakel de stroomonderbreker uit (Turn off) en label de lijndraad (Line). Dit is de wandcontactdoos voor de hoofddimmer (main).
   3. Label de andere draad in de andere wandcontactdoos als de belastingsdraad (Load). Dit is de wandcontactdoos voor de satellietdimmer (satellite).
6. Label de nuldraad (Neutral) in de wandcontactdoos voor de hoofddimmer, en de aarddraden (Ground) in beide wandcontactdozen.

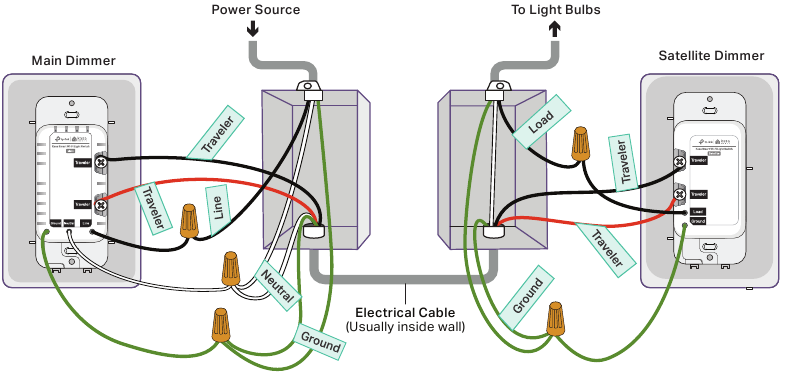

7. Koppel alle draden los van de twee domme schakelaars, en sluit ze aan op de slimme 3-weg dimmer zoals hieronder.

Wat moet ik doen als de LED van de hoofddimmer snel rood knippert na installatie?
Dit betekent dat de draden verkeerd zijn aangesloten. Controleer de bedrading. We raden aan een elektricien te raadplegen.

Opmerking: Het is niet nodig om onderscheid te maken tussen de twee reizigersdraden (traveler wires).

Uw 3-weg dimmer instellen

APP DOWNLOADEN

Download de Kasa Smart app uit de App Store of Google Play.

OF

INSTELLEN

Tik op de knop in de app. Selecteer Smart Switches en vervolgens Smart 3-Way Dimmer. Volg vervolgens de instructies in de app om uw slimme dimmer in te stellen.

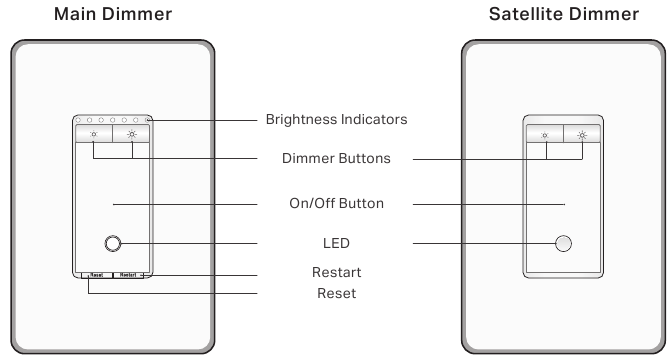

Uiterlijk

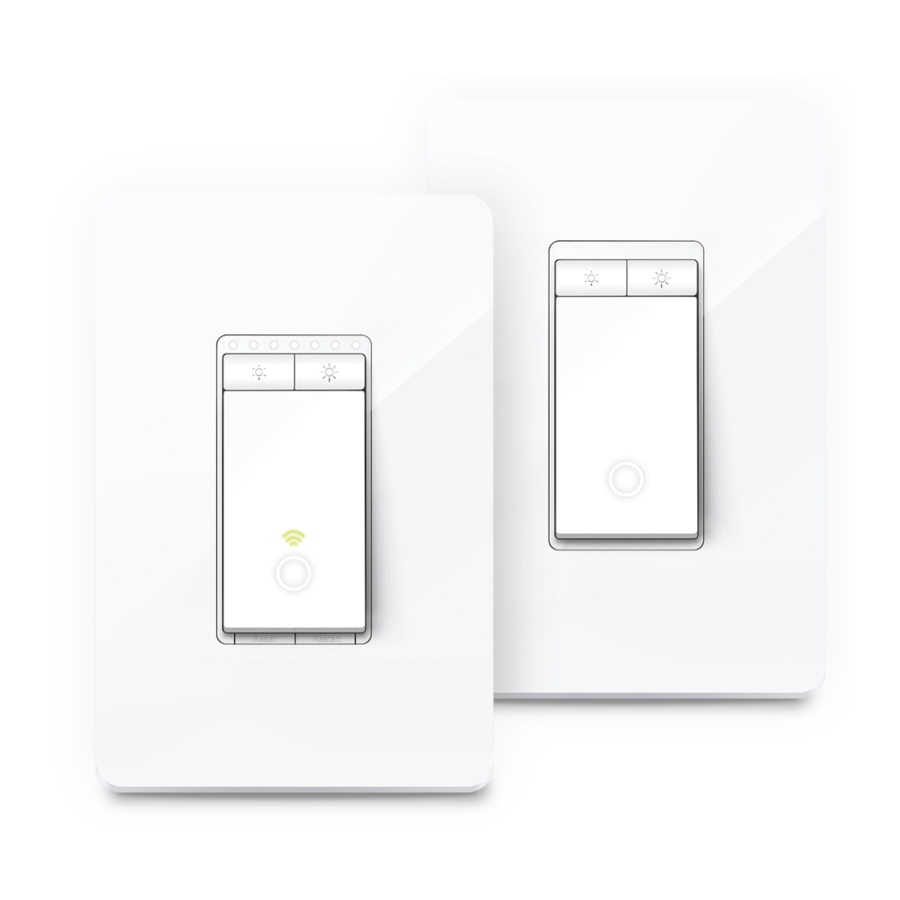

Deze 3-weg dimmerskit heeft een hoofddimmer en een satellietdimmer. Ze kunnen niet afzonderlijk of met traditionele 3-weg schakelaars werken.

Hoofddimmerknop & LED

Knoppen

	Verlaag of verhoog de helderheid.
Reset	Houd ongeveer 5 seconden ingedrukt om de Wi-Fi te resetten met behoud van de vorige instellingen. Houd ongeveer 10 seconden ingedrukt om uw dimmer terug te zetten naar de fabrieksinstellingen.
Herstart (Restart)	Druk hierop om uw dimmer opnieuw op te starten.
Aan/Uit Knop (Button)	Druk hierop om uw dimmer in / uit te schakelen.

Helderheidsindicatoren

Helderheidsindicatoren

Geeft de helderheid van het licht aan. Meer indicatoren betekent hogere helderheid.

LED

Satellietdimmerknop & LED

Knoppen

	Verlaag of verhoog de helderheid.
Aan/Uit Knop (On/Off Button)	Druk hierop om uw dimmer in / uit te schakelen.

LED

Continu Wit

De dimmer is uitgeschakeld. LED is aan om de locatie van de dimmer in het donker aan te geven

Ondersteuning

Ga voor technische ondersteuning, gebruikershandleidingen, veelgestelde vragen, garantie en meer naar https://www.tp-link.com/support

Specificaties

Beoordeling (Rating): 120 V~ 60 Hz

Belasting (Load): 300 W Gloeilamp 150 W LED (MLV)

Bedrijfstemperatuur (Operation temperature): 0~40℃

Dimtype*: Leading Edge Dimming / TRIAC Phase Cut

Bedieningsregeling, Type 1 actie

Vervuilingsgraad 2

Nominale impulsspanning 2500 V

Softwareklasse A

*Het wordt ook aangeraden om contact op te nemen met de ondersteuning van uw lamp om het ondersteunde dimtype van de lamp te controleren.

Veiligheidskennisgeving

Lees en volg alle veiligheidsvoorschriften voordat u de schakelaar installeert, onderhoudt of verwijdert, inclusief de volgende:

•
  Risico op elektrische schokken – Er kunnen meer dan één ontkoppelingsschakelaar nodig zijn om de apparatuur spanningsloos te maken voordat onderhoud wordt uitgevoerd. Een stroomonderbreker die de lijn- en nuldraadgeleider tegelijkertijd loskoppelt, is geschikt. Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u een schakelaar verwijdert of installeert. Gebruik een contactloze spanningstester om ervoor te zorgen dat de stroom is uitgeschakeld.
• De Smart Switch moet worden geïnstalleerd en gebruikt in overeenstemming met de National Electric Code (NEC) of uw lokale elektrische code. Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met deze codes en vereisten, of als u zich niet prettig voelt bij het uitvoeren van de installatie.
• Installeer de Smart Switch niet met natte handen of als u op natte of vochtige oppervlakken staat.
• Installeer alleen in een geschikte UL-gecertificeerde contactdoos (geschikte afmetingen: H > 2,95 inch/75 mm, B > 1,81 inch/46 mm, D > 2 inch/51 mm).
• Draai de aansluitschroeven vast tot 13 lbf-in voor de hoofddimmerschakelaar en 11 lbf-in voor de satelliet schakelaar.
• Houd het apparaat uit de buurt van water, vuur, vochtigheid of hete omgevingen.
• Probeer het apparaat niet te demonteren, repareren of aan te passen. Neem contact met ons op als u service nodig heeft.
• Gebruik het apparaat niet waar draadloze apparaten niet zijn toegestaan.
