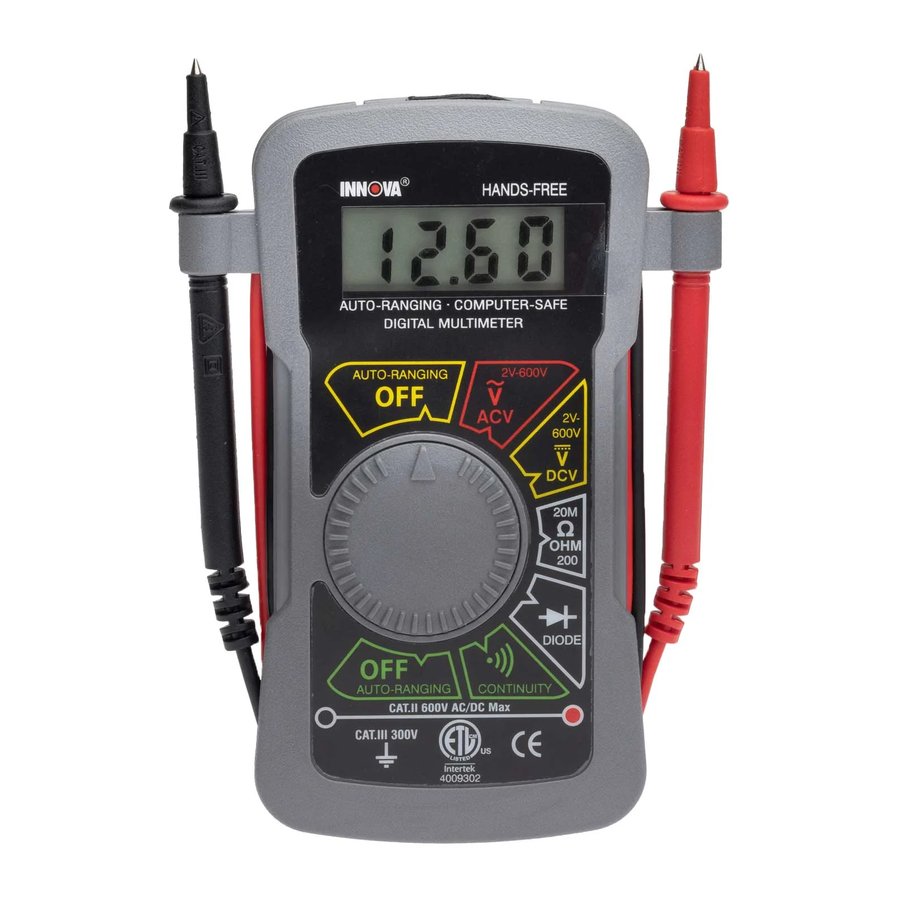

INNOVA 3306 - Handsfree DMM (10 MegOhm) handleiding

VEILIGHEIDSMAATREGELEN/WAARSCHUWINGEN

• Deze digitale multimeter is uitsluitend bedoeld voor GEBRUIK BINNENSHUIS.
• Let goed op de die op de voor- en achterkant van de behuizing van de meter is aangebracht. Deze waarschuwingen, evenals alle waarschuwingen en voorzorgsmaatregelen die in deze handleiding worden gebruikt, moeten worden opgevolgd om elektrische schokken en/of persoonlijk letsel te voorkomen.
• De VERANTWOORDELIJKE PARTIJ moet ervan op de hoogte worden gesteld dat, indien de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, de bescherming die de apparatuur biedt, kan worden aangetast.
  Neem de volgende veiligheidsmaatregelen in acht om elektrische schokken en/of schade aan de tester of de te testen apparatuur te voorkomen:
• Breng GEEN hogere spanning aan dan de nominale spanning, zoals aangegeven op de meter, tussen de aansluitingen of tussen een aansluiting en de aarde.
• Wees voorzichtig bij het werken boven 30V AC rms, 42 V piek of 60 V DC. Dergelijke spanningen vormen een schokgevaar.
• Om valse metingen te voorkomen die kunnen leiden tot mogelijke elektrische schokken of persoonlijk letsel, vervangt u de batterijen zodra de indicator voor een bijna lege batterij verschijnt.
• Gebruik UITSLUITEND de testkabels of probes die bij de meter zijn geleverd. Gebruik GEEN testkabels of probes van derden.
• Inspecteer de multimeter, de testkabels en alle andere accessoires altijd op schade voor elk gebruik. Als er schade wordt vastgesteld, gebruik de tester dan niet totdat de reparaties zijn uitgevoerd.
• Beschouw elektrische en elektronische apparatuur altijd als bekrachtigd (onder spanning). Ga er nooit van uit dat apparatuur spanningsloos is.
• Maak nooit aarding wanneer u elektrische metingen uitvoert. Isoleer uzelf van de aarde door droge rubberen isolatiematten te gebruiken om alle blootliggende/geaarde metalen te bedekken. Sta op rubberen matten en draag droge kleding.

SPECIFICATIES

ALGEMENE SPECIFICATIES EN FUNCTIES

• 3-½ digit LCD-scherm (maximale uitlezing van 2000)
• Handmatige bereikregeling
• Automatische negatieve (-) polariteitsaanduiding
• Automatische nulaanpassing
• Overbereikaanduiding (behalve 10 A functie). Geeft "1" weer op LCD
• Indicator voor bijna lege batterij. Geeft batterijsymbool weer op LCD
• Veiligheidsnorm: CE EMC/LVD. De meter voldoet aan de normen van IEC1010 vervuilingsgraad 2, overspanningscategorie 2 (betekent bescherming tegen voorbijgaande impulsen op het niveau van de lokale netvoeding).
• Apparatuur gemarkeerd met is volledig beschermd door dubbele of versterkte isolatie.
• Bedrijfsomgeving:
  Temperatuur - 32° tot 104°F. (0°C tot 40°C)
  Vochtigheid - Minder dan 80% relatieve vochtigheid (niet-condenserend)
  Hoogte - tot 6562 ft (2000 meter)
• Opslagomgeving:
  Temperatuur - 4° tot 140°F (- 20° tot 60°C)
  Vochtigheid - Minder dan 90% relatieve vochtigheid (niet-condenserend)
• Voeding: één 9-volt (6F22) batterij
• Zekering: 315mA/250V 5X20 mm (Radio Shack, GMA/217 serie; #270-1046) zekering
• Afmetingen:
  Hoogte - 5,50 inch (139 mm)
  Breedte - 3,50 inch (89 mm)
  Diepte - 1,25 inch (32 mm)
• Gewicht (inclusief batterijen): ongeveer 5,7 oz (170 g)

ELEKTRISCHE SPECIFICATIES

De nauwkeurigheid van de specificaties in de volgende tabellen is gebaseerd op een bedrijfstemperatuur van 64°F tot 82°F (18°C tot 28°C) en een relatieve vochtigheid van minder dan 75%.
De maximale spanning van de V ma-aansluiting naar de COM-aansluiting is 500V AC/DC; van de COM-aansluiting naar de aarde is 300V AC/DC.

DC VOLT

WEERSTAND (OHM)

DIODETEST

DC AMPÈRE

BATTERIJTEST

AC VOLT

TESTPROCEDURES

1. AC/DC SPANNINGSMETING

   Om mogelijke elektrische schokken, schade aan het instrument en/of schade aan de apparatuur te voorkomen, mag u NIET proberen spanningen BOVEN 500V AC/DC te meten of metingen uit te voeren als de spanning onbekend is. 500V AC/DC tussen de COM- en V-aansluitingen is de maximale spanning die dit instrument is ontworpen om te meten. Het potentiaal van de "COM"-aansluiting mag niet hoger zijn dan 300V AC/DC gemeten ten opzichte van de aarde.

1. Steek de ZWARTE testkabel in de "COM"-aansluiting van de multimeter; steek de RODE testkabel in de "V"-aansluiting.
2. Zet de functie-/bereikkeuzeschakelaar van de meter in de gewenste ACV- of DCV-stand.
3. Plaats de RODE testkabel op de positieve (+) kant van het te testen item en de ZWARTE testkabel op de negatieve (-) kant (over de bron/belasting) van het item. Zorg ervoor dat u geen onder spanning staande geleiders aanraakt met een deel van uw lichaam.
4. Lees de resultaten af op het display.

2. WEERSTANDSMETING Ω (OHM)

   Weerstandsmetingen mogen UITSLUITEND worden uitgevoerd op "spanningsloze" (dode) circuits. Het aanbrengen van een spanning over de aansluitingen van de multimeter terwijl deze is ingesteld op een weerstandsbereik kan leiden tot elektrische schokken, schade aan het instrument en/of schade aan de te testen apparatuur. ZORG ERVOOR dat de apparatuur volledig spanningsloos is voordat u weerstandsmetingen uitvoert.

1. Steek de RODE testkabel in de "Ω Ω "-aansluiting van de multimeter; steek de ZWARTE testkabel in de "COM"-aansluiting.
2. Zet de functie-/bereikkeuzeschakelaar van de meter op de OHM "Ω Ω "-bereikfunctie.
3. Plaats de RODE testkabel op de ene kant van het te testen item en de ZWARTE testkabel op de andere kant van het item. (Polariteit maakt niet uit bij het controleren van de weerstand).
4. Lees de resultaten af op het display.

3. DIODETEST

   Om elektrische schokken en/of schade aan de multimeter te voorkomen, moet u ervoor zorgen dat de stroom van het circuit is verwijderd voordat een DIODE-testprocedure wordt uitgevoerd. Test diodes alleen op spanningsloze (dode) circuits, nooit op actieve circuits.

1. Steek de RODE testkabel in de aansluiting van de multimeter; steek de ZWARTE testkabel in de "COM"-aansluiting.
2. Zet de functie-/bereikkeuzeschakelaar van de meter in de stand.
3. Plaats de RODE testkabel op de ene kant van de te testen diode en de ZWARTE testkabel op de andere kant.
4. Lees de resultaten af op het display.
5. Verwissel de testkabels en lees de resultaten opnieuw af op het display. Vergelijk de twee metingen. De ene meting moet een spanningsvalwaarde aangeven; de andere meting moet een overschrijding (1) aangeven.

4. DC STROOMMETING (AMPÈRE)

   Om elektrische schokken te voorkomen bij het uitvoeren van stroommetingen, volgt u alle onderstaande stappen. Sla GEEN stappen over en neem GEEN korte bochten. Het DC10A-bereik is niet gezekerd. Om stroomgevaar en/of schade aan de tester te voorkomen, mag u NIET proberen metingen uit te voeren op circuits die meer dan 10 ampère hebben. Neem niet meer dan 15 seconden om de meting uit te voeren. Een wachttijd van MINSTENS 15 MINUTEN is noodzakelijk tussen elke testperiode van 15 seconden.

1. Steek de RODE testkabel in de "mA"- of de "DC10A"-aansluiting van de multimeter, indien van toepassing; steek de ZWARTE testkabel in de "COM"-aansluiting.
2. Zet de functie-/bereikkeuzeschakelaar van de meter in de gewenste stand voor het ampèrebereik.
   • Om van 0 tot 200mA te meten, zet u de keuzeschakelaar in de gewenste "DCmA"-stand.
   • Om van 200mA tot 10 ampère DC te meten, zet u de keuzeschakelaar in de "DC10A"-stand.
3. Koppel de batterij los of schakel de stroom naar het te testen circuit uit.
4. Koppel het ene uiteinde van de draad of het apparaat los van het circuit waar de stroom wordt gemeten.
5. Plaats de RODE testkabel op de losgekoppelde draad en plaats de ZWARTE testkabel op de locatie waar de draad is losgekoppeld (serieverbinding).
6. Sluit de batterij weer aan of zet de stroom op het te testen circuit.
7. Lees de resultaten af op het display.

Nadat de test is voltooid, schakelt u de stroom naar het circuit uit voordat u de testkabels verwijdert en voordat u losgekoppelde draden of apparaten weer aansluit.

5. BATTERIJTEST

1. Steek de RODE testkabel in de "BAT."-aansluiting van de multimeter; steek de ZWARTE testkabel in de "COM"-aansluiting.
2. Bepaal de spanning van de te testen batterij.
3. Zet de functie-/bereikkeuzeschakelaar van de meter in het gewenste "Batterijtest"-bereik.
4. Plaats de RODE testkabel op de positieve pool van de te testen batterij; plaats de ZWARTE kabel op de negatieve pool.
5. Lees de resultaten af op het display.

ONDERHOUD

1. Er is geen periodiek onderhoud vereist, behalve het vervangen van de batterij, de zekering en een visuele inspectie van de meter.
2. Houd de meter schoon en droog. Gebruik GEEN oplosmiddel om schoon te maken, gebruik een vochtige (niet natte) doek en droog volledig af na het schoonmaken.

BATTERIJ- EN ZEKERINGVERVANGING

Bij het vervangen van de batterij of de zekering, verwijder alleen het achterpaneel. Verwijder of demonteer de printplaat of het voorpaneel niet, deze items zijn niet bruikbaar en als ze worden gedemonteerd, bestaat de mogelijkheid dat losse metalen onderdelen de printplaat kortsluiten en een elektrocutiegevaar voor de gebruiker veroorzaken.

1. Zet de digitale multimeter "UIT" (OFF) en verwijder de testkabels.
2. Verwijder de twee schroeven aan de achterkant van de meter en scheid de behuizing.
3. Vervang de zekering of batterij indien nodig:
   • Voor batterijvervanging: verwijder de batterij uit het batterijvak en vervang deze alleen door een 9-volt alkalinebatterij.
   • Voor zekeringvervanging: verwijder de zekering uit de zekeringhouder en vervang deze door een 0,315A/250V - UL-gecertificeerde Bussmann, GMA-type (Radio Shack GMA/270-serie; #270-1046) zekering.
     OPMERKING: Gebruik UITSLUITEND een 0,315A/250V, 5x20mm type zekering - Bussmann, GMA-type (Radio Shack #270-1046 of vergelijkbaar). Het gebruik van een onjuiste zekering kan leiden tot ernstig letsel en/of schade aan het apparaat.
4. Zet de behuizing weer in elkaar en zet deze vast met de twee schroeven.

BEPERKTE GARANTIE VAN ÉÉN JAAR

De fabrikant garandeert aan de oorspronkelijke koper dat dit apparaat vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud gedurende een periode van één (1) jaar vanaf de datum van de oorspronkelijke aankoop. Als het apparaat uitvalt binnen de periode van één (1) jaar, wordt het naar keuze van de fabrikant gerepareerd of vervangen, zonder kosten, wanneer het vooruitbetaald wordt geretourneerd naar het servicecentrum met aankoopbewijs. De kassabon kan voor dit doel worden gebruikt. Installatiewerkzaamheden vallen niet onder deze garantie. Alle vervangende onderdelen, nieuw of gereviseerd, hebben als garantieperiode alleen de resterende tijd van deze garantie. Deze garantie is niet van toepassing op schade veroorzaakt door oneigenlijk gebruik, een ongeval, misbruik, onjuiste spanning, service, brand, overstroming, bliksem of andere overmacht, of als het product is gewijzigd of gerepareerd door iemand anders dan het servicecentrum van de fabrikant. De fabrikant is in geen geval aansprakelijk voor enige gevolgschade voor schending van een schriftelijke garantie van dit apparaat. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook rechten hebben die van staat tot staat verschillen. Op deze handleiding rust auteursrecht met alle rechten voorbehouden. Geen enkel deel van dit document mag op welke manier dan ook worden gekopieerd of gereproduceerd zonder de uitdrukkelijke schriftelijke toestemming van de fabrikant. DEZE GARANTIE IS NIET OVERDRAAGBAAR. Stuur voor service via U.P.S. (indien mogelijk) vooruitbetaald naar de fabrikant. Reken op 3-4 weken voor service/reparatie.

SERVICEPROCEDURES

Als u vragen heeft, technische ondersteuning of informatie over UPDATES en OPTIONELE ACCESSOIRES nodig heeft, neem dan contact op met uw plaatselijke winkel, distributeur of het servicecentrum.
VS & Canada:
Technical Service Center 17352 Von Karman Ave. Irvine, CA 92614 U.S.A.
(800) 544-4124 (6:00 AM-6:00 PM, Monday-Saturday PST)
Alle anderen: (714) 241-6802 (6:00 AM-6:00 PM, Monday-Saturday PST)
FAX: (714) 432-7511 (24 hr.)
Web: www.iEQUUS.com
Copyright © 2011 IEC. Alle rechten voorbehouden.
