Vitek VT-1948 BK - Handleiding Standaard Ventilator
Inhoud
De ventilator is bedoeld voor kunstmatige ventilatie van de ruimte.

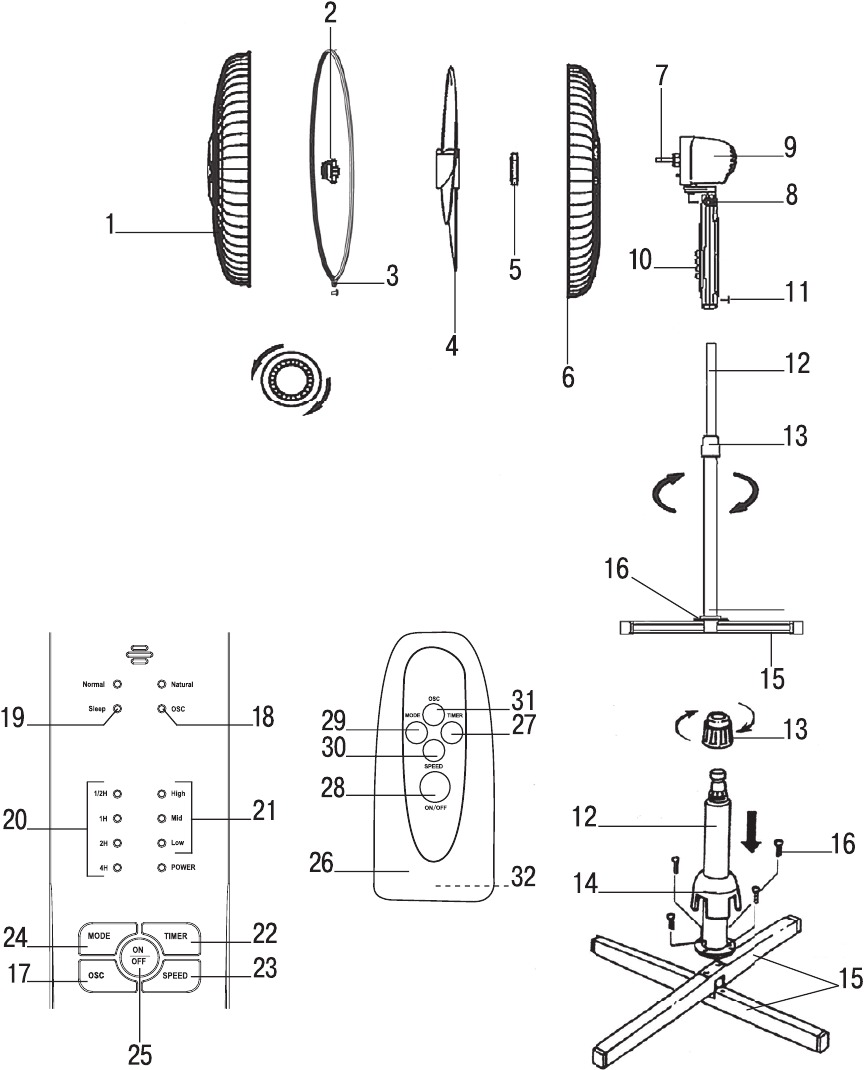

Beschrijving
- Voorste veiligheidsrooster
- Bladklem
- Klemring met schroef en moer
- Bladen
- Bevestigingsmoer achterrooster
- Achterrooster met draagbeugel
- Motoras
- Hoekversteller
- Motorunit
- Bedieningspaneel
- Motorunit klem
- Telescopische stang
- Telescopische stang klem
- Decoratief paneel
- Steunen
- Bevestigingsschroeven
Bedieningspaneel
- «OSC» rotatiemodusknop
- Rotatiemodus stroomindicator «OSC»
- Luchtstroommodus indicator «SLEEP»
- Automatische uitschakeltimer gebruiksduur indicatoren «0,5-1-2-4»
- Bladen rotatiesnelheid indicatoren «LOW, MID, HIGH»
- «TIMER» timer gebruiksduur selectieknop
- Snelheid gebruiksmodus selectieknop «SPEED»
- Gebruiksmodus instelknop
- Ventilator aan/uit-knop «ON/OFF» (Aan/Uit)
- Afstandsbediening
Afstandsbediening
- «TIMER» timer gebruiksduur selectieknop
- «ON/OFF» (Aan/Uit) knop
- «MODE» luchtstroommodus selectieknop
- Snelheid gebruiksmodus selectieknop «SPEED»
- «OSC» rotatiemodusknop
- Deksel batterijcompartiment
VEILIGHEIDSMAATREGELEN
Lees deze handleiding zorgvuldig door voordat u het elektrische apparaat gebruikt en bewaar deze voor toekomstig gebruik.
Gebruik het apparaat uitsluitend voor de beoogde doeleinden, zoals beschreven in deze handleiding. Oneigenlijk gebruik van het apparaat kan leiden tot schade en schade toebrengen aan de gebruiker of zijn/haar eigendom.
- Voordat u het apparaat voor de eerste keer inschakelt, dient u ervoor te zorgen dat de netspanning overeenkomt met de bedrijfsspanning van het apparaat.
- Voordat u het apparaat gebruikt, dient u het netsnoer grondig te controleren en ervoor te zorgen dat het niet beschadigd is. Als u constateert dat het netsnoer beschadigd is, gebruik het apparaat dan niet.
- Gebruik de ventilator niet buitenshuis.
- Plaats het apparaat op een vlakke, droge en stabiele ondergrond, uit de buurt van warmtebronnen of open vuur.
- Gebruik het apparaat niet in de buurt van met water gevulde containers, naast een gootsteen, in natte kelders of in de buurt van een zwembad.
- Dompel de ventilator, het netsnoer en de stekker niet onder in water of andere vloeistoffen.
- Raak de behuizing van het apparaat en de stekker niet aan met natte handen.
- Als de ventilator in het water valt, trek dan de stekker eruit voordat u hem aanraakt en pas dan mag u de ventilator uit het water halen. Neem contact op met het dichtstbijzijnde geautoriseerde servicecentrum voor het testen of repareren van het apparaat op de contactadressen die vermeld staan in het garantiebewijs en op de website www.vitek.ru.
- Zorg ervoor dat het netsnoer niet in contact komt met hete oppervlakken en scherpe meubelranden.
- Schakel de niet-gemonteerde ventilator niet in.
- Steek geen vreemde voorwerpen in de openingen van de beschermroosters van de ventilator om letsel of schade aan het apparaat te voorkomen.
- Raak de draaiende bladen niet aan tijdens het gebruik van de ventilator.
- Plaats de ventilator niet in de buurt van gordijnen of kamerplanten.
- Het wordt niet aanbevolen om lange tijd onder de luchtstroom van de ventilator te blijven (vooral voor kinderen en ouderen).
- Laat het apparaat niet onbeheerd achter tijdens het gebruik.
- Trek de stekker van de ventilator uit het stopcontact voordat u hem schoonmaakt en wanneer u het apparaat niet gebruikt of voordat u hem naar een nieuwe plaats verplaatst.
- Trek bij het loskoppelen van de ventilator aan de stekker en niet aan het snoer.
- Reinig het apparaat regelmatig.
- Laat kinderen niet zonder toezicht achter om te voorkomen dat ze het apparaat als speelgoed gebruiken.
- Laat om veiligheidsredenen geen polyethyleen zakken, die als verpakking worden gebruikt, onbeheerd achter.
LET OP! Laat kinderen niet spelen met polyethyleen zakken of verpakkingsfolie. Verstikkingsgevaar! - Laat kinderen de behuizing van het apparaat en het netsnoer niet aanraken tijdens het gebruik van het apparaat.
- Het apparaat is niet bedoeld voor gebruik door personen met een lichamelijke of geestelijke handicap (inclusief kinderen) of door personen zonder ervaring of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij ze door deze persoon zijn geïnstrueerd over het gebruik van het apparaat.
- Gebruik de ventilator niet als de bladen, het netsnoer of de stekker beschadigd zijn, als de ventilator niet goed werkt, nadat hij is gevallen of op een andere manier is beschadigd.
- Probeer het apparaat niet te repareren. Demonteer het apparaat niet zelf, als er een storing wordt geconstateerd of nadat het is gevallen, trek de stekker uit het stopcontact en neem contact op met een geautoriseerd servicecentrum op de contactadressen die vermeld staan in het garantiebewijs en op de website www.vitek.ru.
- Transporteer het apparaat in de originele verpakking.
- Gooi het apparaat om het milieu te beschermen niet bij het normale huisvuil na het einde van de levensduur; breng het naar een gespecialiseerd centrum voor verdere recycling.
- Bewaar het apparaat op een droge, koele plaats buiten bereik van kinderen en gehandicapten.
DIT APPARAAT IS UITSLUITEND BEDOELD VOOR HUISHOUDELIJK GEBRUIK
VOOR HET EERSTE GEBRUIK
Na transport of opslag bij lage temperatuur dient u het apparaat minstens drie uur op kamertemperatuur te bewaren voordat u het inschakelt.
Ventilator monteren
- Pak het apparaat uit en verwijder eventuele stickers die de werking ervan kunnen belemmeren.
- Controleer het apparaat op beschadigingen, gebruik het niet in geval van beschadigingen.
- Zet de steunen (15) kruislings op een vlakke, droge ondergrond.
- Zet de telescopische stang (12) op de steunen (15) en bevestig deze met vier bevestigingsschroeven (16).
- Draai de klem (13) los en verwijder deze door hem tegen de klok in te draaien, zet het decoratieve paneel (14) op de telescopische stang (12). Plaats de klem (13) terug op zijn plaats door hem meerdere malen met de klok mee te draaien.
- Schuif de stang (12) uit tot de gewenste hoogte en zet hem vast door de klem (13) met een lichte inspanning met de klok mee te draaien.
- Installeer de motorunit (9) op de telescopische stang (12) totdat deze vastklikt en zet hem vast met de klem (11), oefen geen overmatige kracht uit bij het vastschroeven van de klem van de motorunit (11).
- Plaats het achterrooster (6) op de motorunit (9) en zorg ervoor dat de geleiders op de motorunit (9) overeenkomen met de overeenkomstige openingen op het rooster (6). De draagbeugel op het achterrooster (6) moet naar boven gericht zijn.
- Bevestig het achterrooster (6) op de motorunit (9) met de plastic moer (5) door deze met de klok mee vast te schroeven totdat deze vastklikt.
- Plaats de bladen (4) op de motoras (7) en zorg ervoor dat de groef op de bladen overeenkomt met de klem op de motoras en zet ze vast met de plastic klem (2) door deze tegen de klok in te draaien en de bladen (4) met uw vrije hand vast te houden.
- Plaats de moer en de bevestigingsschroef in de uitsparingen van de klemring (3).
- Zorg ervoor dat het voorrooster (1) en het achterrooster (6) op elkaar passen, zet ze vast met de klemring (3) en draai de klemring (3) vast door de bevestigingsschroef vast te draaien.
Let op! Voor een eenvoudige montage van de ventilatorroosters plaatst u eerst de klemring (3) op het achterrooster (6) en draait u de bevestigingsschroef iets vast. Plaats het onderste deel van het voorrooster (1) op de klemring (3). Druk vervolgens het onderste deel van het voorrooster (1) op de klemring (3) en knijp beide roosters aan beide zijden samen om het rooster (1) onder de klemring (3) te plaatsen. Draai de bevestigingsschroef (4) vast. - De ventilator is klaar voor gebruik.
GEBRUIK
- Voordat u het apparaat voor de eerste keer gebruikt, dient u ervoor te zorgen dat de spanning in uw stopcontact overeenkomt met de bedrijfsspanning van het apparaat.
- Steek de stekker in het stopcontact, u hoort een geluidssignaal.
Opmerking: elke keer dat u op de knoppen van het bedieningspaneel (17, 22, 23, 24, 25) drukt, klinkt er een geluidssignaal. - Druk op de «ON/OFF» (Aan/Uit) knop (25), er klinkt een geluidssignaal, de luchtstroommodus indicator (19) «SLEEP» (rood) en de bladen rotatiesnelheid indicator (21) «LOW» lichten op en de ventilator begint te werken.
- Druk nogmaals op het bovenste of onderste deel van de knop (24) om de rotatiesnelheid van de bladen te selecteren; de lichtindicatoren (21) geven de geselecteerde rotatiesnelheid van de bladen aan:
- «LOW» - lage luchtstroomsnelheid
- «MID» - gemiddelde luchtstroomsnelheid
- «HIGHT» - hoge luchtstroomsnelheid.
- Druk op de «OSC» knop (17) om de 90° oscillatie gebruiksmodus van de ventilator in te schakelen, de indicator (18) licht op.
- Om de rotatiemodus te stoppen, drukt u nogmaals op de «OSC» knop (17), de indicator (18) gaat uit.
- De gebruiksduur van de automatische uitschakeltimer wordt geselecteerd met de «TIMER» knop (22), de lichtindicatoren (20) geven de ingestelde tijd aan. U kunt de gebruiksduur van de ventilator instellen van 0,5 uur tot 7,5 uur (met een instelstap van 0,5 uur).
- Om de timer uit te schakelen, drukt u herhaaldelijk op de «TIMER» knop (22) totdat alle indicatoren (20) uitgaan.
- Druk achtereenvolgens op de «SPEED» knop (23) om de luchtstroommodus te selecteren. U kunt kiezen uit drie gebruiksmodi, de gebruiksmodi worden aangegeven met een verandering van de kleur van de «SLEEP» indicator (19):
- «NORMAL» - eenvoudige ventilatie, de «SLEEP» indicator (19) brandt rood; de rotatiesnelheid van de bladen wordt geselecteerd met de knop (24) en aangegeven met de indicatoren (21) «LOW, MID, HIGH».
De productiedatum van het artikel staat vermeld in het serienummer op het typeplaatje. Een serienummer is een nummer van elf eenheden, waarbij de eerste vier cijfers de productiedatum aangeven. Serienummer 0606ххххххх betekent bijvoorbeeld dat het artikel is geproduceerd in juni (de zesde maand) 2006.
