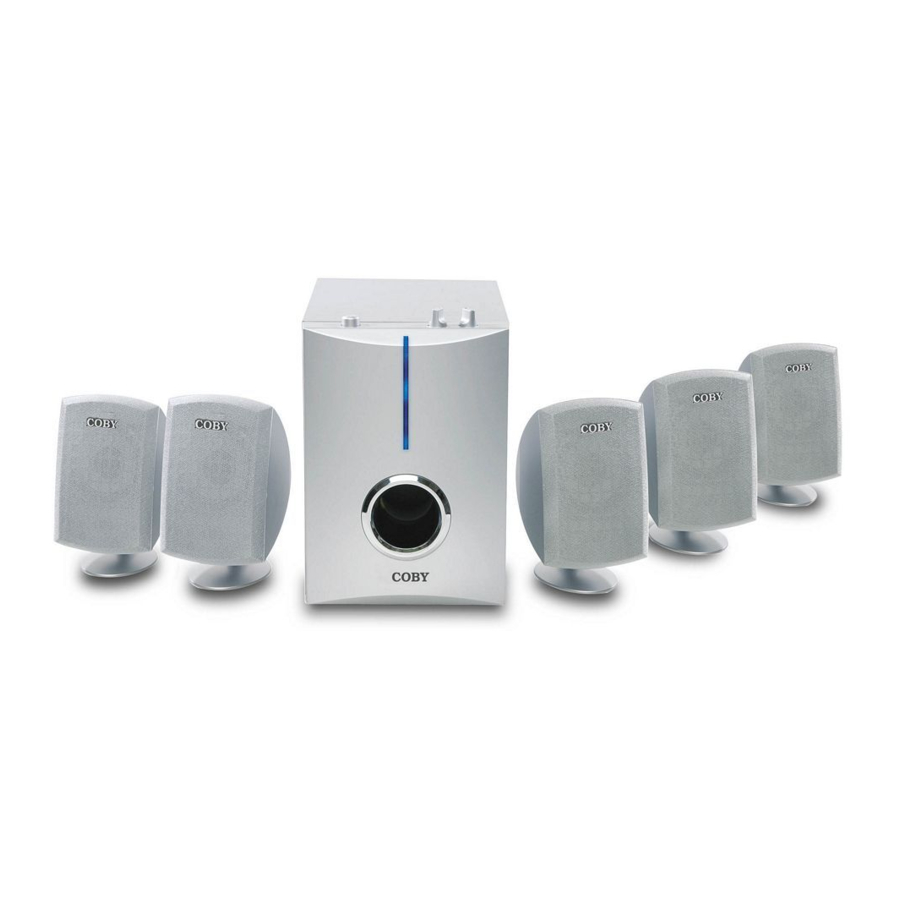

Coby CSP-94 - 5.1 Home Theater Speaker System Handleiding
Inhoud

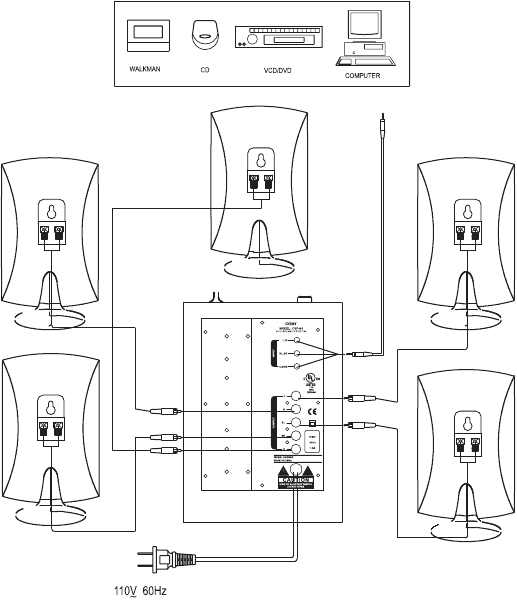

AANSLUITSCHEMA LUIDSPREKER SYSTEEM
VOORZORGSMAATREGELEN
- Open de behuizing niet, aangezien er gevoelige, fragiele componenten in zitten.
- Koppel de stekker van de luidsprekers los en ontkoppel ze van uw computer voordat u ze schoonmaakt. Gebruik geen vloeibare reinigers of spuitbussen. Gebruik een vochtige doek om schoon te maken.
- Plaats de luidsprekers op een vlakke ondergrond om te voorkomen dat ze vallen.
- Uw systeem moet uit de buurt worden gehouden van warmtebronnen zoals radiatoren, verwarmingsroosters, fornuizen of andere producten (inclusief versterkers).
- Stel de luidsprekers niet bloot aan vloeistoffen, zoals chemicaliën, vloeistoffen of water.
KENMERKEN
- De luidsprekers en de subwoofer zijn magnetisch afgeschermd en kunnen daarom naast de monitor worden geplaatst zonder de weergave te vervormen.
- Plaats uw luidsprekers en subwoofer zoals weergegeven in het bovenstaande diagram.
- Plaats de subwoofer direct op de grond (bijvoorbeeld onder uw bureau) voor een betere verspreiding van lage frequenties.
- Voor een optimaal geluidseffect raden we aan om de satellietluidsprekers op oorhoogte te plaatsen.
- Compatibel met CD/VCD, TV, AV, PC, DVD, MP3, enz.
- Ruimtebesparend en magnetisch afgeschermd 6-delig systeem met subwoofer.
- Met wandmontagebeugel voor uw optionele bevestiging aan de muur en het besparen van uw kamerruimte.
INSTALLATIE
- Steek de zwarte van de RCA-draad in de zwarte jack van de luidspreker;
Steek de grijze van de RCA-draad in de rode jack van de luidspreker. - Schakel uw computer of andere audiobronnen uit.
- Sluit uw luidsprekers aan op de volgende stekkers op de subwoofer;
FL: linker voorluidspreker, FR: rechter voorluidspreker, SL: linker achterluidspreker, SR: rechter achterluidspreker, C: middenluidspreker - Sluit uw subwoofer aan op uw geluidskaart
FL, FR op de FRONT SPEAKERS-uitgang van de geluidskaart, SL, SR: op de REAR SPEAKERS-uitgang van de geluidskaart, C, SUB: op de CENTER/SUBWOOFER-uitgang van de geluidskaart. Als u uw audiosysteem aansluit op een Dolby Prologic- en AC-3-decoder met een G9-stekker, sluit u de G9-kabel aan op de G9-IN-stekker op de subwoofer en het andere uiteinde van de decoder. - Steek de stekker in een stopcontact.
WERKING
- Controleer of de verschillende volumeregelaars (VOLUME, BASS) op het minimum niveau zijn ingesteld.
- Zet uw computer en luidsprekers aan (door op de "POWER" (AAN/UIT) knop te drukken), een groene LED licht op.
- Stel het volume in (met behulp van de "VOLUME" (VOLUME) knop) en stel vervolgens de basintensiteit in. Draai de "BASS" (BASS) knop naar de maximale stand en verlaag deze vervolgens langzaam totdat u tevreden bent met het geluid.
ACCESSOIRES
- KABELS: 1 stuks
- ADAPTERS: 3 stuks
- HANDLEIDING: 1 st
SPECIFICATIES
Piek uitgangsvermogen: 40W x 5 satellieten (4 Ohm bij 1 kHz, THD 10%)
100W x 1 subwoofer (8 Ohm bij 100 Hz, THD 10%)
Uitgangsvermogen: 20W x 5 + 50W@10% THD
Luidsprekereenheid: 3" full range x 5 + 5.25" subwoofer (magnetisch afgeschermd)
Frequentiebereik: Subwoofer: 20Hz-180Hz
Satelliet: 150Hz-20KHz
Voeding: AC 110V/60Hz
S/N: ≥80dB (A Weight)
Scheiding: ≥40dB
Afmetingen luidspreker: Subwoofer: B170 x H247 x D340 (mm)
Satelliet: B94 x H165 x D120 (mm)
Gewicht: 7.8 kg
