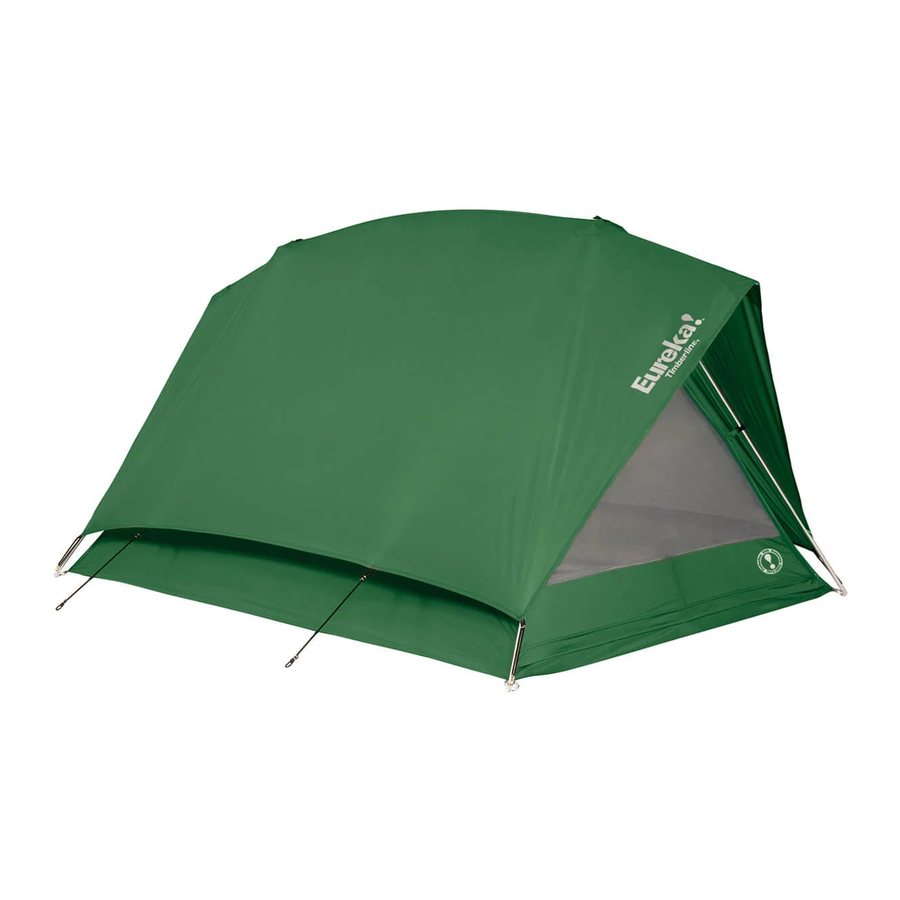

MONTAGE-INSTRUCTIES

Componentenlijst:
1 Tent Body (Tentlichaam)
1 Tent Bag (Tentas)
4 Poles (Stokken)
1 Spanner (Sleutel)
1 Tent Fly (Buitentent)
2 Fly Rods (Buitententstokken)
1 Pole Bag (Stokkenzak)
2 Junction Tubes (Verbindingsstukken)
1 Stake Bag and Stakes (Haringenzak en Haringen)

• Rol de tent uit en spreid deze uit op de grond. Verwijder de buitentent en open de tentdeur. Zet de tent nog niet vast met haringen; maar in winderige omstandigheden, zet een voorste hoek in de wind vast met een haring. NOTE: Laat de tentzak of stokkenzak niet op het uiteinde vallen. Stuiter niet met de tentzak op het uiteinde om de tent eruit te krijgen. Deze acties kunnen het schokkoord doorsnijden en/of de uiteinden van de stokken beschadigen.
• Zet alle stokken met schokkoord in elkaar. Zorg ervoor dat elk stokgedeelte stevig in het aangrenzende gedeelte zit. Probeer te voorkomen dat de stokken aan elkaar klikken, omdat dit de uiteinden van de stokken kan beschadigen. Door gebruik kan het aluminium frame licht buigen en een "set" aannemen, dit heeft normaal gesproken geen invloed op de prestaties.

• Plaats het taps toelopende uiteinde van een stok op het diagonale gat in het verbindingsstuk. Het verbindingsstuk is gemarkeerd met UP RT- [TOP RIGHT on TL6]- zodat de stok in de juiste hoek zit. Steek een hoekpen in het andere uiteinde van de stok.

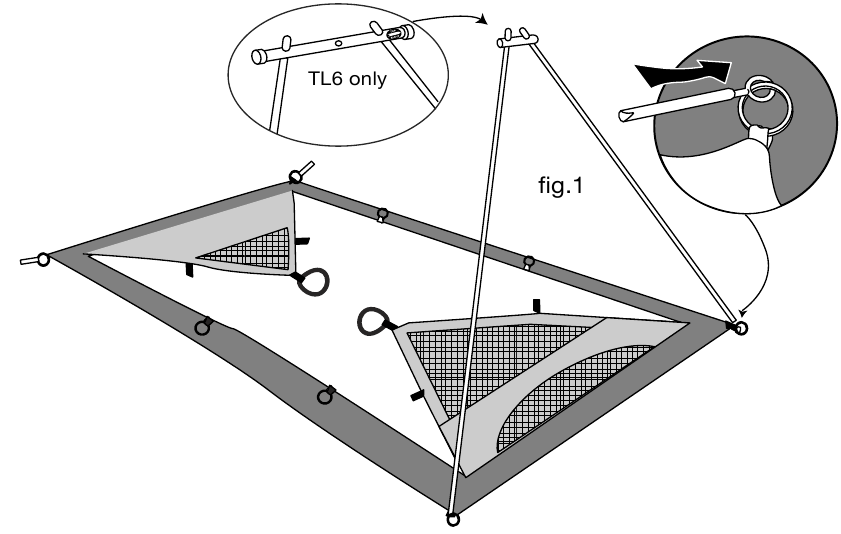

Zie fig.1.

• Herhaal dit met de tweede stok en aan de achterkant van de tent met de laatste twee stokken en het overige verbindingsstuk.

Probeer deze montage niet met de sleutel verbonden.

• Maak de stangen in het midden van de sleutel los. Plaats een uiteinde van de sleutel door het middelste gat van het eerste verbindingsstuk. Plaats het tegenovergestelde uiteinde van de sleutel door het middelste gat in het tweede verbindingsstuk.

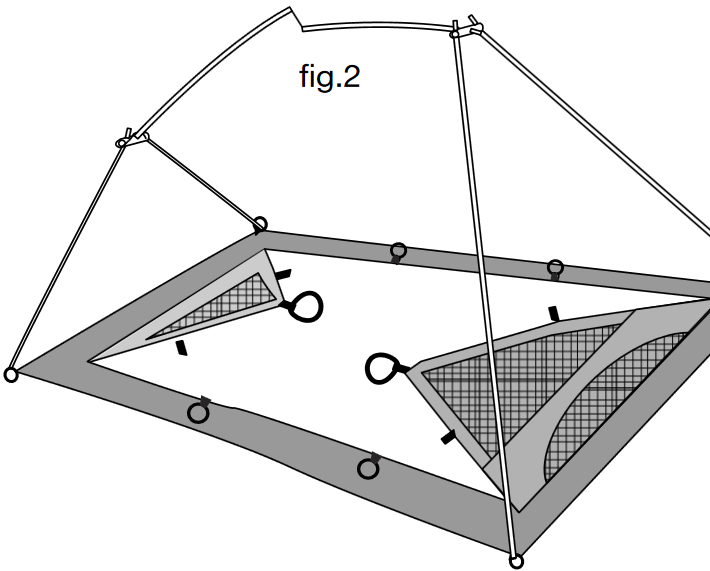

Zie fig.2.

• Duw de losgekoppelde stangen naar beneden totdat ze aan elkaar vastzitten. Dit vormt het vrijstaande frame. Zie fig.3.


• Verbind de tent met het frame door de lussen met schokkoord, aan de toppen van de tent, over de verbindingsstukken te trekken. Klik de tentclips aan de stokken.

NOTE: Verbindingsstukken kunnen met de meegeleverde touwtjes aan de tent worden vastgemaakt.

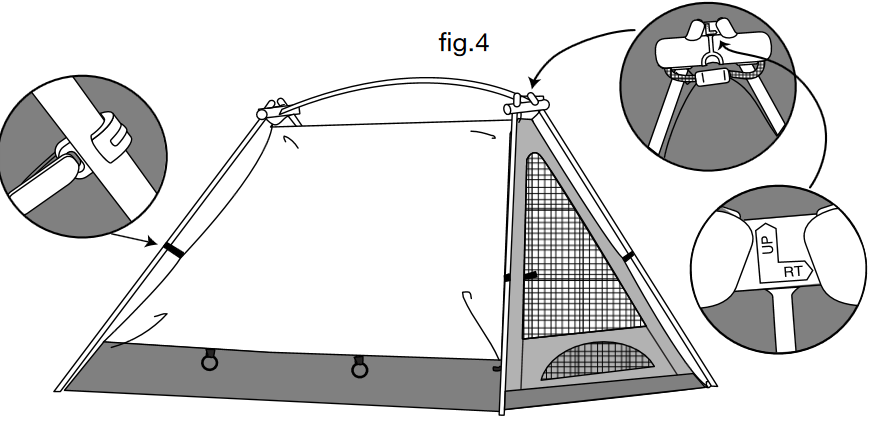

Knoop een uiteinde aan de schokkoordlus. Steek het andere uiteinde door het 1/8" gat in het verbindingsstuk en leg een knoop. Zie fig.4.

• Oriënteer de tent op de gewenste locatie en zet hem vast met haringen.
• Plaats elk van de buitententstokken over de punt van het sleutelgedeelte dat door elk verbindingsstuk steekt.
• Drapeer de buitentent over de tent zodat de middelste S-haken [vastgenaaid aan de onderkant van de buitentent] op één lijn liggen met de stangen.
• Steek de middelste S-haak in een uiteinde van de buitententstok. Trek de tegenoverliggende S-haak en steek deze in het uiteinde van de tweede buitententstok.

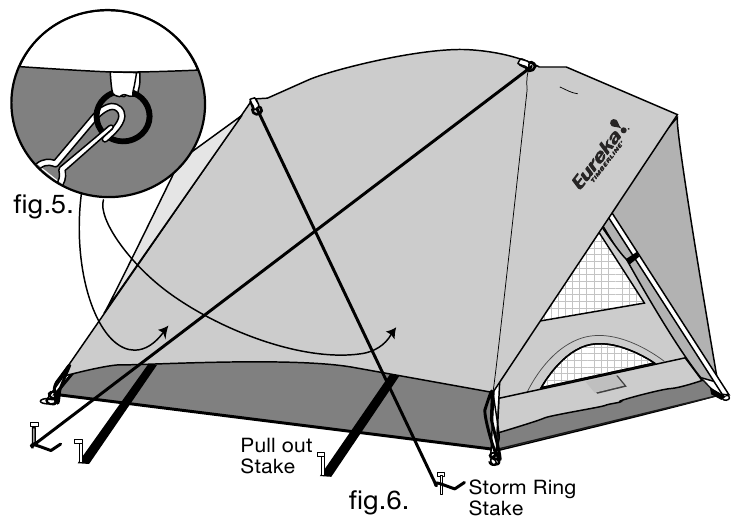

• Verbind de drukknopen aan de onderkant van de buitentent met de ringen aan de zijkant van de tent. Zie fig.5.
• Verbind vier S-haken met schokkoord, die zich in de hoeken van de buitentent bevinden, met de ring- en penconstructies aan de basis van elke stok.
• Zet de twee uittrekpunten aan de zijkanten van de Buitentent vast met haringen. Zie fig.6.


TENTEN UIT DE TIMBERLINE-SERIE ZIJN UITGERUST MET HOOG/LAAG VENTILERENDE DEUREN:

• Om koele lucht in de tent te laten, ritst u de lage ventilatieopening op de deur open en houdt u deze open met het klittenbandlipje.
• Om de buitentent te ventileren, ritst u de twee ritsen aan de basis van de vestibule open.
• Om warme, vochtige lucht te laten ontsnappen, ritst u de bovenkant van de deur open en rolt u deze naar beneden en/of de bovenkant van het achterste raam.

AANBEVELINGEN

• Bind bij harde wind extra touwen [niet inbegrepen] aan de stormringen op de buitentent en zet ze stevig vast met haringen. Let op het patroon van de haringen.

Zie fig.6.

• Taakvolgorde voor het afbreken:
  Verwijder de buitentent en open de deur.
  Maak haken en schokkoorden aan de bovenkant los.
  Verwijder clips van de tentstokken; trek vervolgens de pennen uit de uiteinden van de stokken.

OPTIONELE UITRUSTING

Annex (Aanbouw): Voortent voor het opbergen van spullen en koken.

Gear Loft (Spullennet): Mesh hangmat bevestigd aan ringen in de tent voor het drogen van kleding of het opbergen van accessoires.

Floor Saver (Grondzeil): Plaats onder de tent om de vloer te beschermen en schoon te houden. Biedt ook een extra vochtbarrière.

HOUD ALLE VLAMMEN EN WARMTEBRONNEN WEG VAN DEZE TENTSTOF.

• Deze tent voldoet aan de ontvlambaarheidseisen van CPAI-84. De stof kan branden als deze in continu contact blijft met een vlambron. Het aanbrengen van een vreemde stof op de tentstof kan de vlamvertragende eigenschappen ineffectief maken.
• Gebruik GEEN apparaten die brandstof verbranden in uw tent. Verbranding verbruikt zuurstof en kan gevaarlijke niveaus van koolmonoxide produceren, wat kan leiden tot ernstig letsel of de dood.

NADEN DICHTEN

We raden aan om een afdichtmiddel te gebruiken, zoals Kenyon Seam Sealer 3 of McNett Outdoor SeamGrip®.

• Werk in een volledig geventileerde ruimte.
• Zet de tent op of leg de tent plat neer. Strakke naden zorgen voor een gelijkmatige toepassing en penetratie van het afdichtmiddel.
• Bepaal welke naden moeten worden afgedicht. Bijvoorbeeld, naden die worden blootgesteld aan regen, afvoer of grondwater zijn een must om af te dichten, terwijl naden op ongecoat nylon of mesh panelen geen behandeling nodig hebben. Het is niet nodig om de naden in het dak of de in de fabriek getapete naden af te dichten. We raden aan om zowel de vloer- als de buitententnaden en verstevigingen af te dichten.
• Breng afdichtmiddel aan op de binnen- en buitenkant van alle blootgestelde naden. Meerdere dunne lagen werken beter dan één dikke laag. Lees en volg de instructies van de fabrikant.

HARINGEN

Alle tenten moeten met haringen worden vastgezet om te voorkomen dat ze wegwaaien. Het vastzetten van de tent door er zware voorwerpen in te plaatsen is gewoonweg niet voldoende.

• Zodra het tentlichaam is opgericht, zet u het vast met haringen voordat de buitentent wordt geplaatst. Dit stelt u in staat om de tent haaks te zetten om ervoor te zorgen dat de buitentent goed past en dat de naden overeenkomen met het frame. Trek de basis van de tent strak tussen elke webharinglus of ring & pen. Zorg ervoor dat alle hoeken haaks zijn. Het is belangrijk dat u de tent niet te strak vastzet met haringen. U weet dat het te strak is als de ritsen van de deur niet gemakkelijk kunnen worden bediend. Sla haringen door de weblussen, of met ring & pen, sla de haring net buiten de ring zodat de "J"-haak hem vangt. Bind een stuk koord of web in een lus door de ring om indien nodig te gebruiken als een grote haringlus.
• Met de tent goed vastgezet met haringen, drapeert u de buitentent over het frame, bevestigt u de verbindingspunten van de tent en zet u alle uittrekpunten vast met haringen.
• Probeer niet om de haringen te verwijderen door aan de beketlus van de tent te trekken, omdat dit kan ervoor zorgen dat de stof scheurt. De beste manier is om op de haring zelf te wrikken.

Haringen in speciale omstandigheden:

• Zand. Gebruik lange, brede haringen met veel oppervlak in losse grond.
• Harde, rotsachtige of bevroren grond. Stalen haringen werken het beste. Bewaar stalen haringen apart. Hun scherpe randen kunnen stof snijden en roestvlekken achterlaten, wat uw tent kan beschadigen.
• Sneeuw. Gebruik "dode man" ankers. Bind de tent vast aan begraven objecten (takken, tentzakken of spullenzakken gevuld met sneeuw; of bind tenten vast aan sneeuwschoenen, ski's of skistokken, die in de sneeuw zijn gestoken.

SCHEERLIJNEN

Vertrouw niet alleen op haringen om uw tent veilig te houden bij harde wind. De meeste tentmodellen hebben ingebouwde lussen of ringen op optimale plekken voor het uitzetten van scheerlijnen. Het is belangrijk om extra tijd te besteden aan het uitzetten van uw tent met scheerlijnen. Correct gedaan, kan het uw tent redden bij uitzonderlijk weer.

• Zorg ervoor dat de bovenste buitentent stevig is bevestigd aan het tentframe. Touwtjes, klittenband of hondenbotten en elastische lussen zijn aan de onderkant van de buitentent genaaid voor dit doel.
• Bevestig parachute touw aan de lussen/ringen en zet ze in de grond op drie of vier voet van de rand van de tent. Als ze te dicht bij de tent worden vastgezet, kan wind een opwaartse trekkracht veroorzaken die de haringen kan losmaken.
• Als uw tent geen lussen of ringen heeft voor het uitzetten van scheerlijnen, bevestig dan scheerlijnen 1/3 tot 1/2 van de weg omhoog aan het frame op de belangrijkste zijwanden. Dit stelt de scheerlijn in staat om het onderste gedeelte van de stok te ondersteunen, terwijl de bovenste stok kan buigen en windstoten kan afbuigen. Het is het beste om twee koorden in een hoek vanaf de zijkant van de scheerlijn te laten lopen. Dit voorkomt alle beweging, behalve in de richting van het anker.

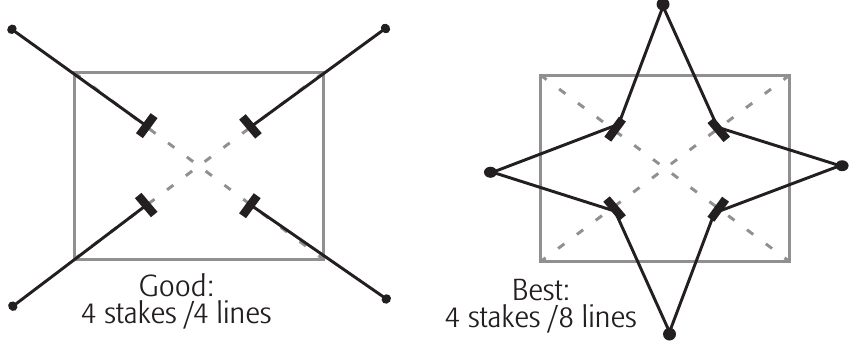

De scheerlijnen werken samen door oppositie. Zie onderstaande illustraties:

CONDENSATIE & VENTILATIE

Door transpiratie en ademhaling geeft een volwassene ongeveer een halve liter water af gedurende de nacht. Als het niet kan ontsnappen, condenseert de waterdamp tot vloeistof. Meestal is water dat in de tent wordt gevonden het gevolg van deze condensatie in plaats van dat de tent lekt. Condensatie vormt zich vaak waar de slaapzak de zijkant van de tent raakt, onder de slaapmat of op gecoate oppervlakken zoals de deurflappen. De dubbelwandige constructie van een tent zorgt ervoor dat de damp door het dak naar buiten kan ontsnappen, waardoor de binnenkant van de tent droog blijft.

Laat de ramen 's nachts gedeeltelijk open om kruisventilatie te bieden en condensatie verder te verminderen. Kruisventilatie wordt belangrijker in zeer vochtige of extreem koude omstandigheden wanneer het doorlatende dak minder effectief is. De kenmerken die de ventilatie verbeteren, zijn ramen, kort afgedekte buitententen (onderste ventilatie), dakventilatie en hoog/laag ventilerende deuren. Deze zijn specifiek voor elk tentmodel.

Gezien het belang van goede ventilatie, gebruiken we hoog/laag ventilatie in de meeste van onze tenten. Dit laat koelere lucht binnen via de lage ventilatieopeningen en warmere, vochtige lucht omhoog en naar buiten via de hoge ventilatieopeningen. Hoog/laag ventilatie wordt bereikt in de binnentent via dakventilatie, deuren en ramen. Het is belangrijk om de vestibule te ventileren. Ongeventileerd kan het de luchtstroom in de tent belemmeren. Onze tentvestibules profiteren van de mogelijkheid om te "verkorten" door middel van ritsen en knevels en het vastzetten van de vestibule zorgt voor een blaasbalgeffect.

De meeste van onze tenten zijn uitgerust met een hoog/laag ventilerende deur. Dit ontwerp zorgt voor een verhoogde luchtstroom in de tent vanaf de onderkant. Open de lage ventilatieopening/raam om koele lucht binnen te laten, waardoor de warmere lucht naar buiten kan via de hoge dakventilatieopeningen. Wanneer regen en wind voorkomen dat de lage ventilatieopening wordt geopend, kan de hoge deurventilatieopening nog steeds worden gebruikt. Buitententoverhangen of vestibules beschermen het.

ULTRAVIOLET LICHT

Schade door ultraviolet licht aan tentstof wordt veroorzaakt door overmatige blootstelling aan zonlicht. Hoewel onze stoffen UV-bestendig zijn, is elke synthetische stof vatbaar voor UV-afbraak. UV-schade zorgt ervoor dat nylon en polyester broos worden en gemakkelijk scheuren. We raden aan dat u de buitentent zelfs op heldere dagen gebruikt. Het fungeert als een zonnebrandcrème voor de tent. Een buitentent is zowel gemakkelijker als goedkoper te vervangen als deze beschadigd is. UV-schade kan worden geminimaliseerd door tenten op te zetten op schaduwrijke locaties met weinig blootstelling aan direct zonlicht.

ALGEMEEN STOKONDERHOUD

• Laat tentstokken nooit aan elkaar klikken, omdat dit het uiteinde van de stok kan beschadigen.
• Laat tent- of stokkenzakken niet op hun uiteinden vallen en stuiter niet met een tentzak op zijn uiteinde om de tent eruit te krijgen. Deze acties kunnen het schokkoord doorsnijden en de uiteinden van de stokken beschadigen.
• Het aluminium frame kan licht buigen en een "set" aannemen door gebruik; dit heeft normaal gesproken geen invloed op de prestaties van het frame.

ALGEMEEN TENTONDERHOUD

• Veeg de tentvloer dagelijks om schade door stenen te voorkomen.
• Probeer geen schoenen in uw tent te dragen.
• Gebruik indien mogelijk een grondzeil.
• Bewaar geen voedsel in een tent. Hongerige beestjes zullen door tentstof heen knagen in zoek naar voedsel.

OPSLAG

• Zorg ervoor dat de tent volledig droog is en rol hem vervolgens losjes op, in een droge, koele plaats. Om te voorkomen dat stof zich op de tent verzamelt, bedek hem met een doek. Dit zorgt ervoor dat de nylon/polyester stof kan ademen.
• Idealiter moeten de tentstokken in hun volledig gemonteerde staat worden opgeslagen. Dit vermindert de spanning op het schokkoord, waardoor de levensduur wordt verlengd.
• De tentzak mag alleen worden gebruikt als draagzak en niet voor opslag.

KLEUROVERDRACHT

• Vanwege de aard van tentstoffen kan kleur overdragen van donkere naar lichtere stoffen wanneer de twee stoffen in contact zijn gedurende een lange periode wanneer ze nat, vochtig zijn of worden blootgesteld aan de combinatie van vocht en hoge hitte. Dit heeft geen invloed op de prestaties van de tent. Om kleuroverdracht te voorkomen / minimaliseren, moet u er altijd voor zorgen dat uw tent volledig droog is voordat u hem inpakt en opbergt.

REINIGING

• Reinig de tent door hem op te zetten en af te vegen met een milde zeep (vloeibare handzeep) en een lauwwarme wateroplossing. Spoel grondig en droog volledig. Gebruik nooit wasmiddel, wasmachines of drogers, omdat deze de beschermende coating en naden van de tent kunnen beschadigen. Zorg er na het reinigen voor dat de tent volledig droog is, vooral de zwaardere, dubbel gestikte gebieden zoals de naden, voordat u hem opbergt, anders kan er schimmel / meeldauw groeien.
• Reinig de tentstokken met een doek en smeer ze in met siliconenspray. Dit is vooral noodzakelijk na het kamperen aan de oceaan om zoutsproeier te verwijderen, zodat de stokken niet corroderen of korrelig blijven.
• Reinig de ritsen met een snelle duik in water en droog ze vervolgens af. Dit is vooral belangrijk als je hebt gekampeerd op een locatie met zand/vuil. Als u de ritsen niet reinigt, slijten de schuifregelaars en worden de tanden uiteindelijk onbruikbaar.

WIJZIGINGEN OF AANPASSINGEN

Misbruik, wijzig of verander dit product op geen enkele manier ten opzichte van de staat waarin het zich bevond op het moment van verkoop. Wijziging, aanpassing of enig gebruik van dit product in strijd met de bijbehorende schriftelijke instructies maakt de garantie ongeldig. Bovendien ontslaat elk misbruik, wijziging of aanpassing van het product Johnson Outdoors Gear LLC van elke aansprakelijkheid voor schade aan eigendommen of letsel als gevolg van dergelijk misbruik, wijziging of aanpassing.
