INLEIDING

• Ontkoppel de stroom voordat u begint met installeren of repareren.
• Draag een veiligheidsbril.

Uw Multi-Code radiobedieningen zijn speciaal ontworpen voor de afstandsbediening van industriële deur- of poortopeners en om jarenlang betrouwbare service te bieden zonder aanpassingen.
Voordat u verder leest met deze instructies, dient u er rekening mee te houden dat er 3 versies van de model 1099-ontvanger zijn. Het model 1099-20 gebruikt een transformator van 115-24 volt. Het model 1099-40 wordt geleverd met 4 draadverbindingen voor gebruik met 12VDC-systemen. Het model 1099-30 wordt geleverd met 4 draadverbindingen voor gebruik met 24VAC-systemen. Mocht u er bovendien voor kiezen om de transformator van de 1099-20 af te knippen, dan MOET dit aangepaste product OOK ALLEEN OP 24VAC WORDEN AANGESLOTEN.

EEN CODE SELECTEREN

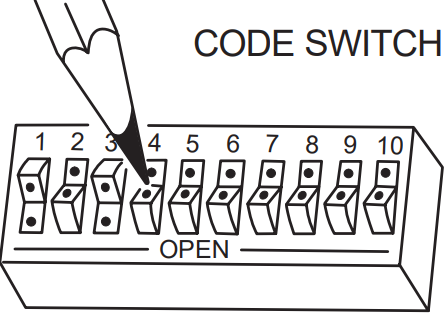

De code wordt bepaald door de posities van de 10 kleine schakelaars, genummerd 1 tot en met 10, die zich op de printplaat van de ontvanger bevinden. Om toegang te krijgen tot de schakelaar, verwijdert u het bovenste gedeelte van de behuizing. Elke combinatie van ON (GESLOTEN) of OFF (OPEN) posities kan worden geselecteerd met behulp van een kleine schroevendraaier of balpen. We raden u ten zeerste aan om de volgende codeschema's te vermijden: ALLEMAAL AAN, ALLEMAAL UIT, 2, 4, 6, 8, 10, aan of 1, 3, 5, 7, 9, aan. Deze codes worden vaak door andere fabrikanten gebruikt en creëren de mogelijkheid van valse bediening en zijn mogelijk minder veilig dan andere codeschema's.
Zorg ervoor dat u controleert of de code functioneel is voordat u de installatie voltooit.

INSTALLATIE

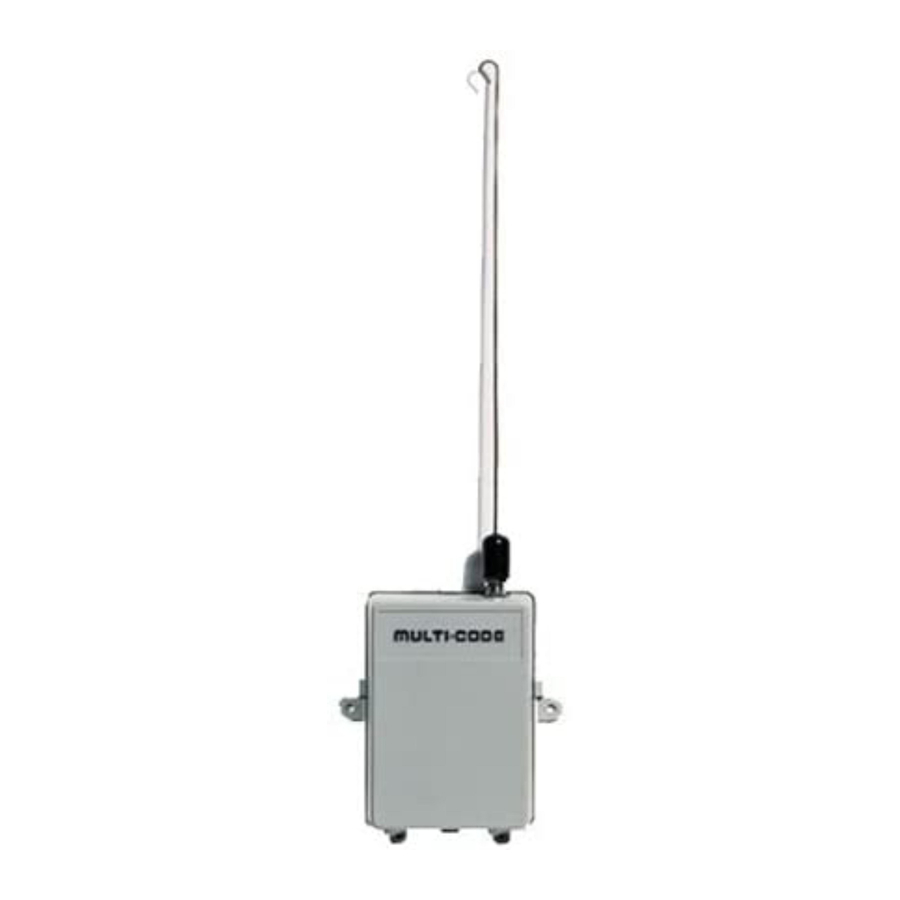

De ontvanger is uitgerust met een BNC-aansluiting en een antenne met een BNC-stekker. De antenne kan rechtstreeks in de aansluiting worden gestoken, of deze kan uit de buurt van een metalen constructie worden geplaatst, of naar een buitenlocatie voor betere ontvangerprestaties door middel van een coaxiale kit die verkrijgbaar is bij uw dealer.

Begin uw installatie van de 1099 door de ontvanger correct aan te sluiten op de apparaten die u gaat gebruiken. WE RADEN U AAN OM VERTROUWD TE RAKEN MET DE INSTRUCTIES DIE DE FABRIKANT VAN UW APPARATUUR HEEFT VERSTREKT. AANGEZIEN DEZE INSTRUCTIES IN VEEL GEVALLEN ZULLEN BEPALEN HOE DE 1099-ONTVANGER WORDT GEÏNSTALLEERD.

De ontvanger moet in de buurt van de aandrijfkop van de opener worden gemonteerd en kan in elke positie worden geïnstalleerd met behulp van schroeven en de twee sleuven in de afdekkingsflenzen. Selecteer een locatie en positie die toegang tot de aansluitingen mogelijk maakt en ruimte biedt voor de antenne zo vrij mogelijk van metalen constructies en bij voorkeur in een verticale positie.

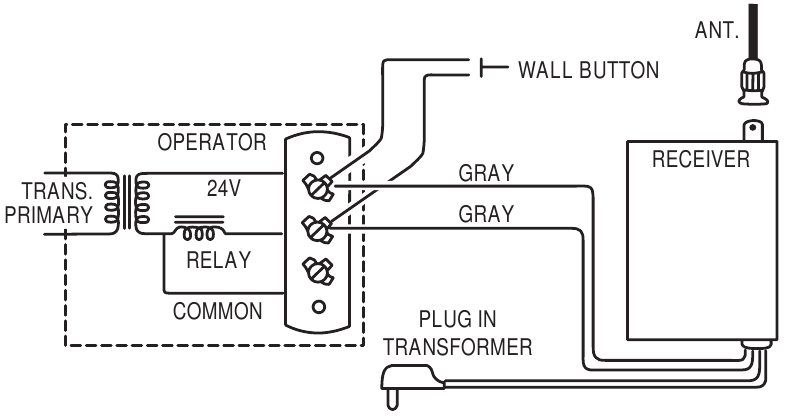

ALS U HET MODEL 1099-20 HEEFT:
Steek de transformator in een handig 115 volt stopcontact. Sluit de overige grijze draden aan zoals gespecificeerd door de fabrikant van uw bedieningsapparaat. Als dergelijke instructies niet bestaan, sluit u de twee grijze draden parallel aan op de drukknopaansluitingen. Als de bediening een driepolige aansluiting heeft, zijn de juiste aansluitingen meestal gemarkeerd met "1" en "2" of "24V" en "RELAY".

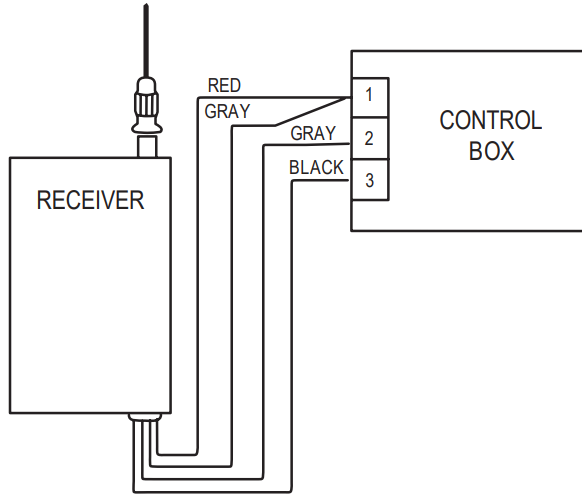

ALS U HET MODEL 1099-30 HEEFT:
Sluit de rode en zwarte draden aan op een 24VAC-voeding. Sluit de overige grijze draden aan zoals gespecificeerd door de fabrikant van uw bedieningsapparaat. Als dergelijke instructies niet bestaan, sluit u de twee grijze draden parallel aan op de drukknopaansluitingen. Als de bediening een driepolige aansluiting heeft, zijn de juiste aansluitingen meestal gemarkeerd met "1" en "2" of "24V" en "RELAY".

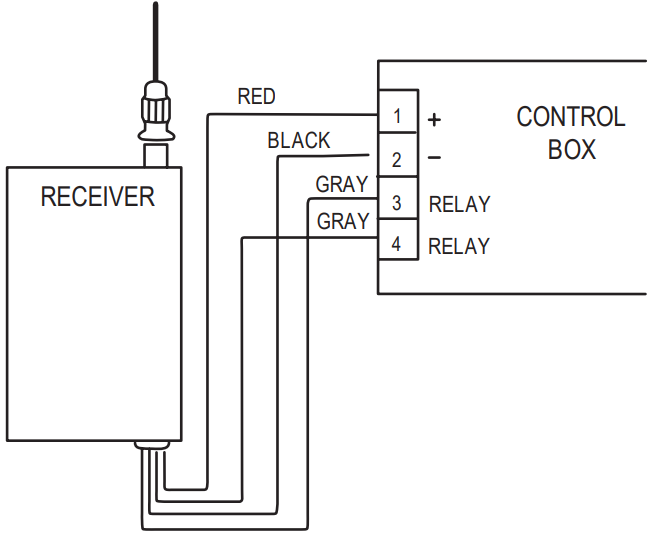

ALS U HET MODEL 1099-40 HEEFT:
De rode draad gaat naar de positieve 12 volt-aansluiting in de bediening. De zwarte draad gaat naar de negatieve aansluiting of de aardingsaansluiting van de bediening. Sluit de twee grijze draden aan zoals gespecificeerd door de fabrikant van uw bedieningsapparaat. Als dergelijke instructies niet bestaan, sluit u de twee grijze draden parallel aan op de drukknopaansluitingen.

Op dit punt moet u uw 1099-ontvanger op de definitieve installatie monteren, als u dat nog niet heeft gedaan.

ANTENNE-INSTALLATIE

Nadat u uw ontvanger heeft gemonteerd, test u deze met de meegeleverde antenne op bereik, waarbij u de dekking noteert die u krijgt vanaf alle gewenste bedieningslocaties. Als een groter bereik of dekkingspatroon nodig is, heeft u mogelijk de 1066 coaxiale bedradingskit nodig, die verkrijgbaar is bij uw dealer. Houd er rekening mee dat de 1099 externe antennekoppeling een TYPE BNC-antennefitting gebruikt. Indien nodig kunt u een TYPE BNC naar TYPE F-adapter gebruiken, zodat u fittingen kunt gebruiken die te vinden zijn waar televisieantennes worden verkocht, samen met 75 ohm antennedraad. Het is niet aan te raden om lengtes van meer dan 20 voet te gebruiken, omdat dit het bereik of de afstemming kan beïnvloeden.

AANVULLENDE INSTALLATIE-INFORMATIE

Linear Corporation heeft alle mogelijke voorzorgsmaatregelen genomen om de 1099-ontvanger zo betrouwbaar mogelijk te maken. We denken dat de volgende opmerkingen in acht moeten worden genomen:

1. Zorg ervoor dat het apparaat is afgesloten van vocht en houd het, indien mogelijk, uit de buurt van direct vocht.
2. In die installaties waar trillingen een factor kunnen zijn, moet u een bevestigingsmiddel, zoals LOCTITE (TM), op de bevestigingsschroeven gebruiken om een betrouwbare montage te garanderen.
3. Als deze of andere apparatuur wordt gebruikt in een veiligheidsapparaat, zorg er dan voor dat u het hele systeem test op het moment van installatie en met regelmatige tussenpozen om te bepalen of het goed werkt.

OPERATIONELE CONTROLE

Om de werking te controleren, gaat u een redelijke afstand terug (ongeveer 15 meter) en drukt u op de zenderknop. De werking moet op deze afstand betrouwbaar zijn, maar de omgeving en de locatie van zowel de zender als de ontvanger hebben invloed op het bereik. Als de zender goed uit het zicht is opgeborgen, kan het nodig zijn om hem van zijn montage te verwijderen en in de buurt van de voorruit te houden. Probeer verschillende locaties en posities. Als de werking nog steeds onbevredigend is, controleer dan het volgende:

1. De antenne moet op de ontvanger zijn aangesloten voor normaal gebruik.
2. Als de opener niet werkt, controleer dan of er 115 VAC-stroom aanwezig is. Controleer stroomonderbrekers of op een systeemstroomstoring.
3. Als de opener werkt door op de muurknop te drukken, maar niet wanneer op de zenderknop wordt gedrukt, is er waarschijnlijk een storing in de radiobedieningen. Controleer of de codeschakelaars van zowel de zender als de ontvanger op exact dezelfde code zijn ingesteld, aangezien een verschil van slechts één schakelaar de werking zal verhinderen. Controleer de batterij van de zender, de locatie van de zender en de installatie van de ontvanger.
4. Probeer de antenne op een gunstiger externe locatie te monteren met behulp van de coaxiale kit.

Als het, na het uitvoeren van de bovenstaande operationele controle, nodig is om de radiobedieningen terug te sturen, stuur dan zowel de zender als de ontvanger terug naar uw dealer voor reparatie of vervanging of ze kunnen, gefrankeerd, rechtstreeks naar Linear Corporation worden teruggestuurd.

GARANTIE

ALLE MULTI-CODE garagedeur gerelateerde producten hebben een garantie van achttien (18) maanden tegen defecten in vakmanschap of materiaal. Deze garantie begint op de fabricagedatum, gedurende achttien maanden. Linear Corporation garandeert ons product alleen aan onze geautoriseerde dealers en distributeurs, en niet aan de eindklant. Als u vragen heeft over onze garantie, vraag dan uw dealer om de aard en omvang van zijn garantie te bepalen. Linear Corporation aanvaardt geen enkele verantwoordelijkheid voor enige werkelijke of gevolgschade als gevolg van claims tegen de prestaties van ons product, noch is het aansprakelijk voor enige kosten in verband met verlies van leven, eigendom of inkomsten. Verder is Linear Corporation op geen enkele manier verantwoordelijk voor de installatie van ons product en aanvaardt het geen kosten voor herinstallatie of verwijdering. De garantie van Linear Corporation is in plaats van alle andere garanties, expliciet of impliciet.

Alle wijzigingen of aanpassingen aan opzettelijke of onopzettelijke radiatoren die niet uitdrukkelijk zijn goedgekeurd door LINEAR CORPORATION kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken. Dit is van toepassing op opzettelijke en onopzettelijke radiatoren die zijn gecertificeerd volgens Deel 15 van de F.C.C.-regels en -voorschriften.

LINEAR CORPORATION

• 2055 Corte del Nogal
• Carlsbad, CA 92009
  (760) 438-7000
