Introductie

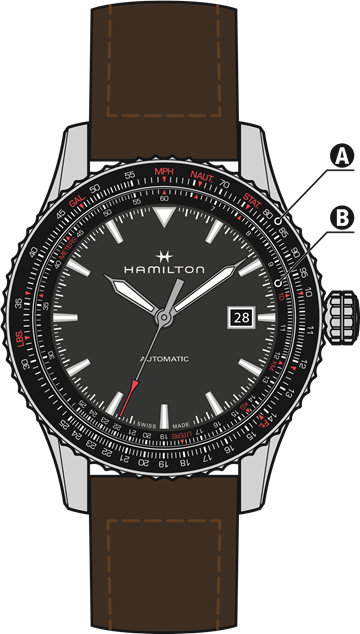

Met de Khaki Aviation Converter kunt u een aantal directe berekeningen maken met behulp van schalen die zijn afgedrukt op de roterende ring A en de flens B.

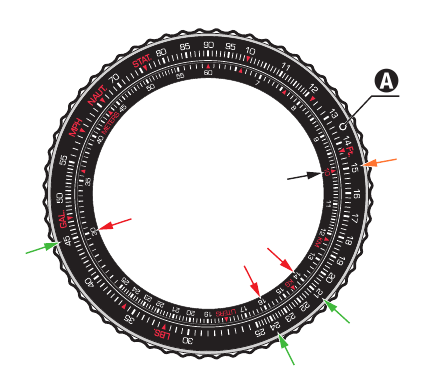

Vermenigvuldiging
Voor vermenigvuldiging draait u de ring A om het getal dat is gekozen als de gemeenschappelijke vermenigvuldiger, in dit geval 15 (oranje pijl), uit te lijnen met index 10 op de flens (zwarte pijl).
Het resultaat (groene pijl) verschijnt tegenover het vermenigvuldigde getal (rode pijl).
Hieronder staan drie voorbeelden van berekeningen die zijn uitgevoerd met 15 als de gemeenschappelijke vermenigvuldiger.
14 x 15 = 210
16 x 15 = 240
30 x 15 = 450
Opmerking:
Afhankelijk van de getallen die in de berekeningen worden gebruikt, kunnen de resultaten in vereenvoudigde termen worden gelezen.
Als het weergegeven resultaat bijvoorbeeld 21 is, kan dit ook betekenen:
2,1 voor een vermenigvuldiging van 1,4 x 1,5
21 voor een vermenigvuldiging van 1,4 x 15 of 14 x 1,5
210 voor een vermenigvuldiging van 14 x 15
2.100 voor een vermenigvuldiging van 140 x 15 of 14 x 150
21.000 voor een vermenigvuldiging van 140 x 150 of 14 x 1.500

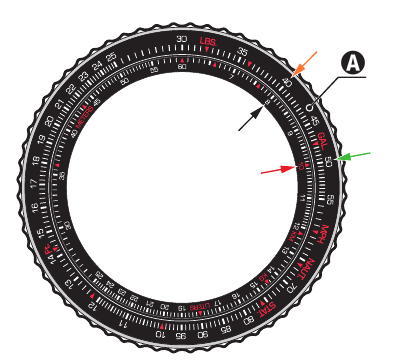

Deling
Voor deling draait u de ring A om het te delen getal, in dit geval 40 (oranje pijl), uit te lijnen met het delergetal op de flens, in dit geval 8 (zwarte pijl).
Het resultaat (groene pijl) verschijnt tegenover index 10 op de flens (rode pijl) en moet logischerwijs worden gelezen als 5.
Leesvoorbeelden:
40/8 = 5
40/0.8 = 50
400/8 = 50
400/0.8 = 500
4.000/80 = 50

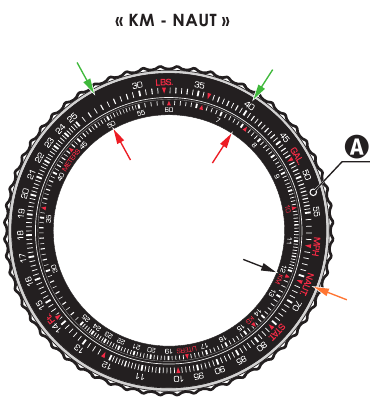

Kilometers omrekenen naar zeemijlen of mijlen
Voorbeelden KM - NAUT:
50 KM = 27 NAUT of 5 KM = 2.7 NAUT
74 KM = 40 NAUT of 7.4 KM = 4 NAUT

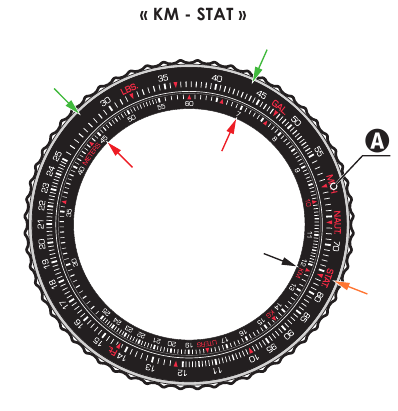

Voorbeelden KM - STAT:
45 KM = 28 STAT of 4.5 KM = 2.8 STAT
70 KM = 43.5 STAT of 7 KM = 4.35 STAT
Om kilometers (KM) om te rekenen naar zeemijlen (NAUT) of mijlen (STAT) of omgekeerd, draait u de ring A om de "NAUT"- of "STAT"-index (oranje pijl) uit te lijnen met de "KM"-index op de flens (zwarte pijl).
Het resultaat (groene pijl) is direct af te lezen tegenover elk getal dat op de flens wordt aangegeven (rode pijl).

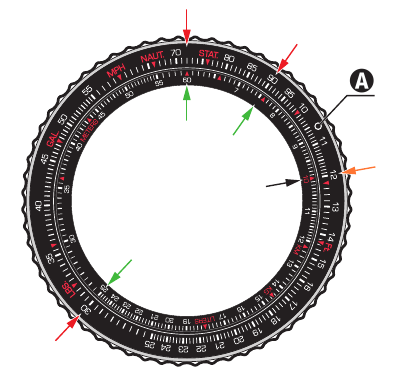

Valuta's omrekenen
Voorbeeld: U wilt Zwitserse franken omrekenen naar euro's. De wisselkoers is CHF 1,20 voor EUR 1.
Om dit te doen, draait u de ring A om de wisselkoers, in dit geval het getal 12 voor CHF 1,20 (oranje pijl), uit te lijnen met index 10 op de flens (zwarte pijl).
Het resultaat (groene pijl) verschijnt tegenover elk getal dat op de ring wordt aangegeven (rode pijl).
Drie voorbeelden:
CHF 3 = EUR 2.5 of
CHF 30 = EUR 25 of
CHF 300 = EUR 250
CHF 7.2 = EUR 6 of
CHF 72 = EUR 60 of
CHF 720 = EUR 600
CHF 9 = EUR 7.5 of
CHF 90 = EUR 75 of
CHF 900 = EUR 750

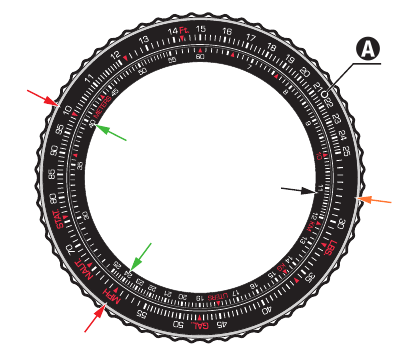

Grondsnelheid
Voorbeeld: Een piloot legt 112 mijl af in 28 minuten. Wat is zijn grondsnelheid?
Om zijn gemiddelde grondsnelheid te berekenen, draait u de ring A om 28 minuten (oranje pijl) uit te lijnen met 112 mijl op de flens (zwarte pijl).
Resultaat: 240 MPH (mijl per uur) (groene pijl) verschijnt tegenover "MPH" aangegeven op de ring (rode pijl).
U kunt de snelheid ook direct omrekenen naar mijl per minuut door het getal (groene pijl) af te lezen tegenover index 10 op de ring (rode pijl). In dit geval: 4 mijl/min.
Opmerking:
De waarden die in mijlen worden weergegeven, kunnen worden vervangen door kilometers (km) of knopen.

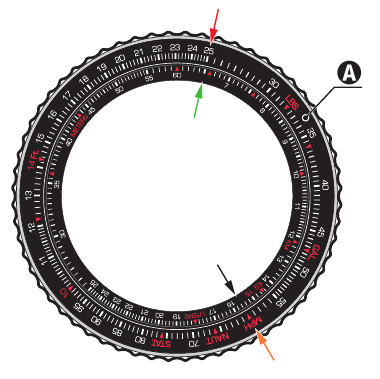

Afgelegde afstand
Voorbeeld: Een piloot wil de afstand berekenen die hij in 25 minuten zal afleggen met een snelheid van 156 MPH (mijl per uur).
Om de afgelegde afstand te berekenen, draait u de ring A om de "MPH"-index (oranje pijl) uit te lijnen met de snelheid "15.6" op de flens (zwarte pijl).
Het resultaat 65 mijl (groene pijl) verschijnt tegenover 25 minuten aangegeven op de ring (rode pijl).
Opmerking:
De waarden die in mijlen worden weergegeven, kunnen worden vervangen door kilometers (km).

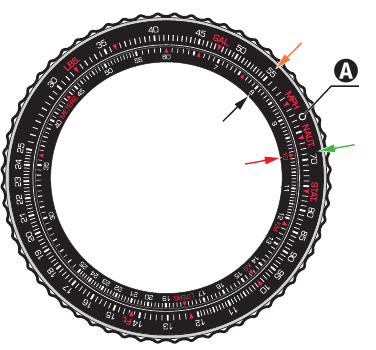

Brandstofverbruik per 100 km
Voorbeeld: Er was 55 liter brandstof nodig om 800 km af te leggen.
Om het brandstofverbruik van een voertuig in liters/100 km te berekenen, draait u de ring A om de 55 verbruikte liters (oranje pijl) uit te lijnen met de 800 afgelegde km op de flens (zwarte pijl).
Resultaat: 6.9 liter voor 100 km (groene pijl) verschijnt tegenover index 10 op de flens (rode pijl).

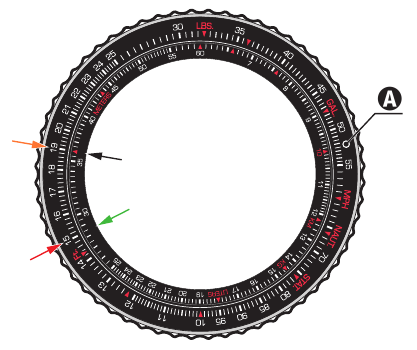

Korte tijdsduren berekenen
Voorbeeld: Een piloot nadert de luchthaven met een grondsnelheid van 190 MPH (mijl per uur). Aangezien de VOR-baken zich 1,5 mijl voor het begin van de landingsbaan bevindt, wil hij weten hoeveel seconden er tussen de baken en de landingsbaan zitten.
Om deze korte tijdsduur te berekenen, draait u de ring A om de snelheid 190 MPH "19" (oranje pijl) uit te lijnen met index "36"* op de flens (zwarte pijl).
Resultaat: 28.5 seconden (groene pijl) verschijnt tegenover de afstand 1,5 mijl "15" aangegeven op de ring (rode pijl).
Opmerking:
De waarden die in mijlen worden weergegeven, kunnen worden vervangen door kilometers (km).
* Index 36 op de flens (zwarte pijl) komt overeen met de factor voor het omrekenen van uren naar seconden.
Volume, gewicht en lengte omrekenen
"LITERS - GAL."
Liters - US gallons (Amerikaanse gallons)
Voorbeeld:
50 LITERS = 13.2 GAL. of
5 LITERS = 1.32 GAL
"KG - LBS."
Kilogram - US pounds (Amerikaanse ponden)
Voorbeeld:
7.9 KG = 17.4 LBS. of
79 KG = 174 LBS.
"METERS - Ft."
Meter - Voet
Voorbeeld:
14 METERS = 46 Ft. of
140 METERS = 460 Ft.
Afhankelijk van de gewenste omrekening, draait u de ring A om de "GAL.", "LBS."- of "Ft."-index (oranje pijl) uit te lijnen met de "LITERS"-, "KG"- of "METERS"-index op de flens (zwarte pijl).
Het resultaat (groene pijl) is direct af te lezen tegenover elk getal dat op de flens wordt aangegeven (rode pijl).
