SkyLink WE-001 - Handleiding wandcontactdoos

INLEIDING

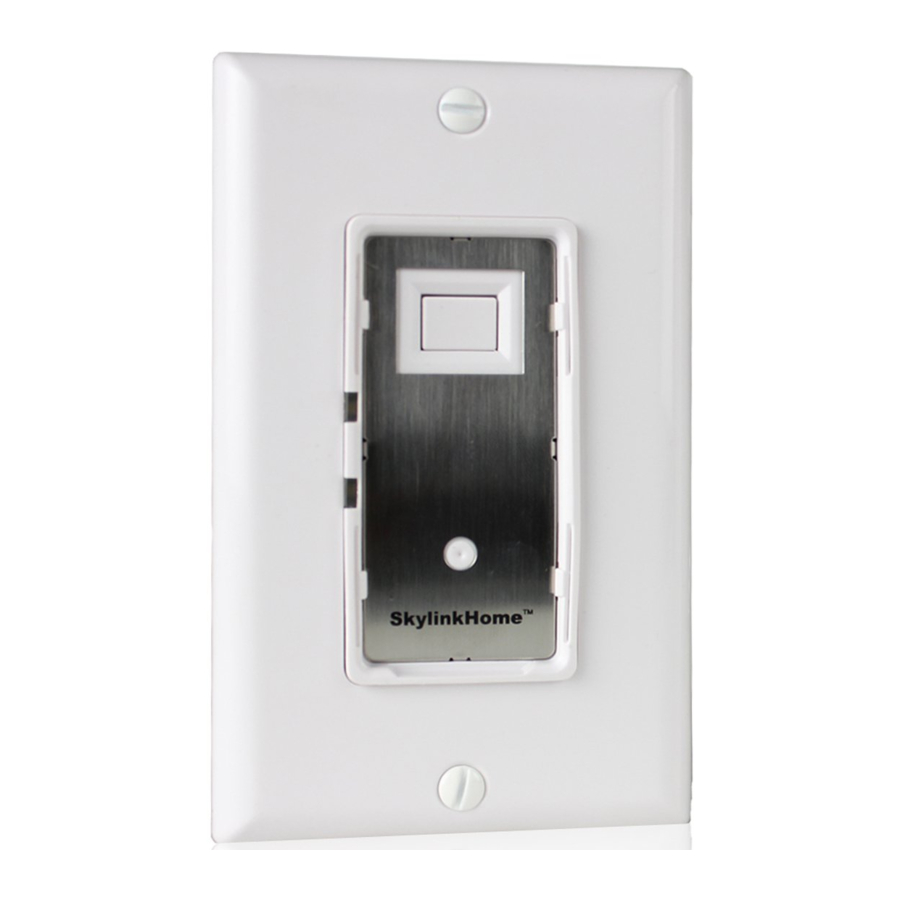

Bedankt voor de aankoop van een SkylinkHome^TM-ontvanger, wandcontactdoos, model WE-001. Vervang eenvoudig uw bestaande wandcontactdoos door deze wandcontactdoos en u kunt vervolgens draadloos lampen of apparaten in- en uitschakelen met een SkylinkHome^TM-zender.

De wandcontactdoos WE-001 kan communiceren met maximaal 8 zenders, dus de gebruiker heeft de mogelijkheid om meer zenders aan het systeem toe te voegen, zoals meer afstandsbedieningen of bewegingssensoren, enz.

Alle draadloze signaalcommunicatie binnen het SkylinkHome^TM-systeem is gebaseerd op rolling code-technologie om de hoogste beveiliging te garanderen.

De volgende items zijn inbegrepen in dit pakket:

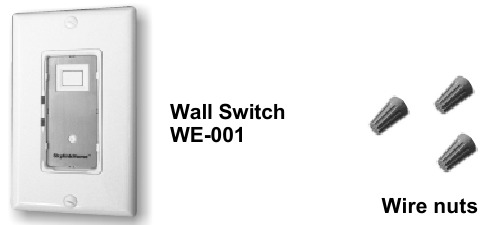

• Wandcontactdoos
• Draadmoeren
• Gebruiksaanwijzing

INSTALLATIE

De installatie van de wandcontactdoos is eenvoudig. Vervang eenvoudig uw bestaande wandcontactdoos door de wandcontactdoos.

Installatie is vereist en de bijgevoegde instructies moeten zorgvuldig worden gevolgd voor alle stappen en notities. Als u niet zeker bent van of niet comfortabel bent met het uitvoeren van deze installatie, raadpleeg dan een gekwalificeerde elektricien. Deze handleiding moet ook worden bewaard voor toekomstig gebruik.

1. Schakel de stroom uit naar het circuit waarop u de wandcontactdoos wilt installeren bij de stroomonderbreker.

   Als u de stroom niet uitschakelt bij de stroomonderbreker, kan dit leiden tot een elektrische schok met ernstig of dodelijk letsel tot gevolg.
   Opmerking:
   De wandcontactdoos is ontworpen om een maximale belasting van 1000 W te verwerken bij 120 VAC.

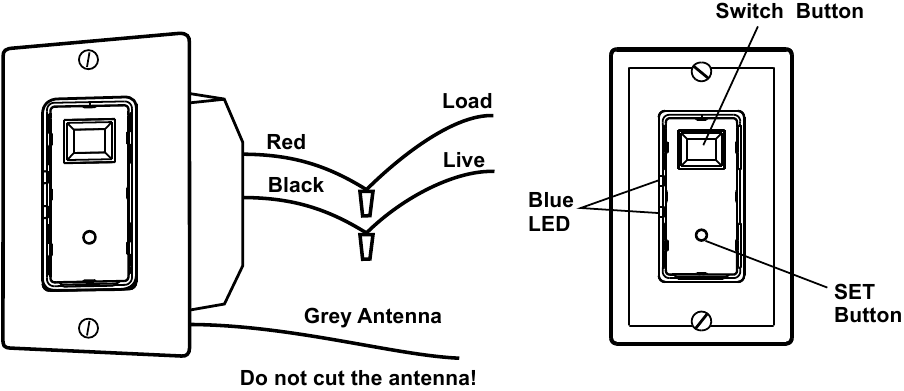

2. Volg de onderstaande diagrammen om de wandcontactdoos te installeren met de 2 draden: Stroom, Belasting. Gebruik de meegeleverde draadmoeren om deze draden respectievelijk aan te sluiten op de bestaande draden van de muur: Belasting (rood) op belasting en Stroom (zwart) op stroom.
3. Nadat alle draden zijn aangesloten, moet u ervoor zorgen dat alle draadconnectoren stevig zijn bevestigd en dat er geen blootliggende koperen bedrading is. Zet de wandcontactdoos vast met de meegeleverde schroeven.
4. Schakel de stroomonderbreker weer in. De twee blauwe leds gaan branden.
5. De status van de aangesloten belasting is uitgeschakeld. De wandcontactdoos is nu geïnstalleerd en u kunt beginnen met het programmeren om zenders in de wandcontactdoos te leren.


Opmerking:
Antenne (grijze draad) -- Knip deze niet af, houd deze zo recht mogelijk. Plaats de antenne rechtstreeks in de gipsplaat of door een gat in de metalen doos in de gipsplaat om meer regelafstand te krijgen met een afstandsbediening

ZENDERS (TC-SERIE) / SENSOREN PROGRAMMEREN

Om de wandcontactdoos op afstand te bedienen met een zender of sensor, moet deze op de wandcontactdoos worden geprogrammeerd. Elke module kan worden bediend door maximaal 8 verschillende zenders (of 8 verschillende commandosignalen).

Er zijn 2 werkingsmodi met de wandcontactdoos:

1. Schakelmodus - Wanneer een geldig signaal wordt ontvangen, wordt de belasting in- of uitgeschakeld
2. Countdown Timer-modus - Wanneer een geldig signaal wordt ontvangen, staat de belasting gedurende een bepaalde periode aan, 1 minuut, 5 minuten, 15 minuten, 30 minuten of 60 minuten. Dit is voornamelijk bedoeld om energie te besparen.

U kunt meerdere zenders / sensoren op de module programmeren en verschillende zenders / sensoren kunnen een andere modus activeren.

Om een zender uit de TC-serie in de wandcontactdoos te programmeren onder de schakelmodus, volgt u de onderstaande instructies:

1. De wandcontactdoos moet correct zijn geïnstalleerd en van stroom zijn voorzien. Druk op de vierkante knop op de wandcontactdoos. De aangesloten belasting moet aan zijn en de 2 blauwe leds zijn uit.
2. Houd de "SET"-knop ongeveer 3 seconden ingedrukt, totdat de bovenste blauwe led knippert.
3. U kunt nu de "SET"-knop loslaten. De blauwe led blijft ongeveer 15 seconden snel knipperen.

4. Volg binnen 15 seconden de stappen A) tot C).
   1. Druk op de PROG-knop aan de achterkant van de TC-zender.

   2. Druk op de knop op de TC-zender die u in de module wilt programmeren.

   3. Zodra de zender is geprogrammeerd, knipperen de twee blauwe leds op de wandcontactdoos snel en stoppen vervolgens met knipperen, wat aangeeft dat u de zender met succes op de module hebt geprogrammeerd. Nu is de geprogrammeerde zenderknop klaar voor gebruik voor de schakelmodus.

Om een zender uit de TC-serie in de wandcontactdoos te programmeren onder de Countdown Timer-modus, volgt u de onderstaande instructies:

1. De wandcontactdoos moet correct zijn geïnstalleerd en van stroom zijn voorzien. Druk op de vierkante knop op de wandcontactdoos. De aangesloten belasting moet aan zijn en de 2 blauwe leds zijn uit.
2. Houd de "SET"-knop ongeveer 9 seconden ingedrukt, totdat de bovenste blauwe led continu brandt.
3. U kunt nu de "SET"-knop loslaten. De blauwe led blijft ongeveer 15 seconden branden.
4. Volg binnen 15 seconden de stappen A tot C.
   1. Druk op de PROG-knop aan de achterkant van de TC-zender.
   2. Druk op de knop op de TC-zender die u wilt programmeren.
   3. Zodra de zender is geprogrammeerd, knipperen de twee blauwe leds op de wandcontactdoos snel en stoppen vervolgens met knipperen, wat aangeeft dat u de zender met succes op de module hebt geprogrammeerd. Nu is de geprogrammeerde zenderknop klaar voor gebruik voor de Countdown Timer-modus.

Opmerking: Raadpleeg de instructies van die zenders/sensoren en de bovenstaande instructies om andere zenders/sensoren te programmeren.

Opmerking: U moet de programmeervolgorde binnen het interval van 15 seconden voltooien, anders verlaat de wandcontactdoos de programmeermodus en moet u opnieuw beginnen vanaf stap 1 als de blauwe led is uitgeschakeld.

TIMERDUUR INSTELLEN

Zoals gezegd kan de timer worden ingesteld op de volgende duur: 1 minuut, 5 minuten, 15 minuten, 30 minuten of 60 minuten.
Deze timerduur wordt gebruikt voor de Countdown Timer-werkingsmodus.

1. De wandcontactdoos moet correct zijn geïnstalleerd en van stroom zijn voorzien. De aangesloten belasting moet uitgeschakeld zijn en de 2 blauwe leds branden. De belasting moet uitgeschakeld zijn om de timerduur in te stellen.
2. Houd de SET-knop 3 seconden ingedrukt, de onderste blauwe led knippert eenmaal. Het aantal flitsen geeft de timerduur aan:

3. Blijf de SET-knop ingedrukt houden totdat de gewenste instelling is bereikt. De status verandert elke 6 seconden, d.w.z. houd de SET-knop nog eens 6 seconden ingedrukt, u ziet het aantal flitsen veranderen van 1 naar 2, 2 naar 3, enz.

Opmerking: Zodra het aantal flitsen 5 bereikt, blijft het bij deze instelling. Als u terug wilt naar andere instellingen, zoals 1 minuut, laat u de knop los en herhaalt u vanaf stap 1 om opnieuw te beginnen.

Zodra een zender (knop) is geprogrammeerd voor de timermodus, wordt bij het activeren van deze geprogrammeerde zender (knop) de belasting gedurende de opgegeven timerduur ingeschakeld.

Tijdens het aftellen van een timer, als de wandcontactdoos een ander signaal ontvangt voor timerbediening, start de timer opnieuw en overschrijft de vorige timer, waardoor de aan-periode met een ander timerinterval wordt verlengd.

Om het aftellen van de timer te stoppen, drukt u op een geprogrammeerde knop voor de schakelmodus.

AAN / UIT-WERKING

De wandcontactdoos gebruiken

Om de belasting in/uit te schakelen, drukt u eenvoudig eenmaal op de knop van de wandcontactdoos, dit schakelt de status van het licht om, d.w.z. van aan naar uit of van uit naar aan.

Een zender gebruiken

Wanneer de geprogrammeerde knop van een zender is geactiveerd, verzendt deze een signaal om de status van de belasting te wijzigen. Als bijvoorbeeld een wisselsignaal wordt ontvangen wanneer het licht is uitgeschakeld, schakelt dat signaal het licht in.

Als u een luxe afstandsbediening hebt, kunt u ervoor zorgen dat u daadwerkelijk een lamp inschakelt door eerst op [] te drukken en vervolgens op de geprogrammeerde knop. Op dezelfde manier kunt u ervoor zorgen dat u een lamp uitschakelt door eerst op [] te drukken en vervolgens op de geprogrammeerde knop.

Als u een luxe afstandsbediening hebt en u drukt op [], worden alle ontvangers waarop de afstandsbediening is geprogrammeerd, hun belasting ingeschakeld. Als u op [] drukt, worden alle ontvangers waarop de afstandsbediening is geprogrammeerd, hun belasting uitgeschakeld.

COUNTDOWN TIMER-WERKINGSMODUS

Als een zender of een sensor op de wandcontactdoos is geprogrammeerd onder de timermodus, brandt het aangesloten licht gedurende het vooraf bepaalde timerinterval wanneer die zender wordt geactiveerd. Na het timerinterval wordt het licht uitgeschakeld.

Door op een geprogrammeerde knop voor de schakelmodus te drukken, kan de countdown timer-werking worden overschreven.

Opmerking: De Countdown Timer-werking is ook van toepassing op andere belastingen dan lampen.

ZONEWERKING

Er is een optionele luxe afstandsbediening nodig voor zonewerking. Met een zonecommando kunt u meerdere lampen tegelijk in dezelfde zone bedienen. Een zonecommando moet eerst op de ontvanger worden geprogrammeerd voordat de zonewerking mogelijk is. Raadpleeg de gebruikersinstructies van de luxe afstandsbediening om een zonecommando te programmeren.

Zonewerking - Aan / Uit

Om een zone in of uit te schakelen, houdt u [] of [] ingedrukt totdat de rode led drie keer knippert en blijft branden, laat u de ingedrukte knop los en drukt u op het zonenummer.

Bijvoorbeeld:
Houd [] ingedrukt totdat de rode led drie keer knippert en blijft branden, laat vervolgens [] los en druk op [1], alle lampen in zone 1 worden ingeschakeld.
Houd [] ingedrukt totdat de rode led drie keer knippert en blijft branden, laat vervolgens [] los en druk op [1], alle lampen in zone 1 worden uitgeschakeld.

Opmerking: De zonewerking is ook van toepassing op andere belastingen dan lampen.

ZENDERS VAN DE WANDCONTACTDOOS WISSEN

U kunt een zender of sensor van de wandcontactdoos wissen, maar u kunt een specifiek apparaat niet rechtstreeks wissen, u moet alle draadloze apparaten wissen en vervolgens degene programmeren die u wilt behouden. Volg de onderstaande instructies om de geprogrammeerde TC-zender te wissen.

1. Schakel de aangesloten belasting in met een geprogrammeerde TC-afstandsbediening en de twee blauwe leds op de schakelaar zijn uit.
2. Druk op de PROG-knop aan de achterkant van de TC-afstandsbediening en de rode led aan de voorkant van de afstandsbediening gaat branden.
3. Houd de geprogrammeerde knop aan de voorkant van de TC-afstandsbediening ingedrukt, de led op de afstandsbediening knippert snel. Laat de knop niet los tot stap 6.
4. Houd de "SET"-knop op de schakelaar ongeveer 3 seconden ingedrukt totdat de bovenste blauwe led knippert.
5. U kunt de "SET"-knop loslaten.
6. Laat de knop op de afstandsbediening los en nu hebt u alle apparaten met succes gewist.

TECHNISCHE SPECIFICATIES

Ingangsspanning: 120V AC, 60Hz
Stand-bystroom: 0,2 mA
Minimale belasting: 10W
Maximale belasting: 1000 W bij 120 VAC
Werkfrequentie: 318 MHz
Bedrijfstemperatuur: -4°F - 140°F (-20°C - 60°C)
Vochtigheid: 5%-95%
Bereik: Tot 500 voet in open ruimte

E-mail: support@skylinkhome.com
http://www.skylinkhome.com
