Loewe klang link Snelstartgids

Introductie

Met de Loewe klang link is het nu mogelijk om uw Loewe klang 5/9 luidsprekers en Loewe klang 5 subwoofer draadloos te bedienen.
U kunt uw Loewe klang link box in 3 stappen in gebruik nemen.

• Monteer de Loewe klang link aan de achterkant van de tv.
• Sluit de Loewe klang link aan.
• Sluit de Loewe klang 5/9 luidsprekers en Loewe klang 5 subwoofer aan op uw Loewe klang link box.

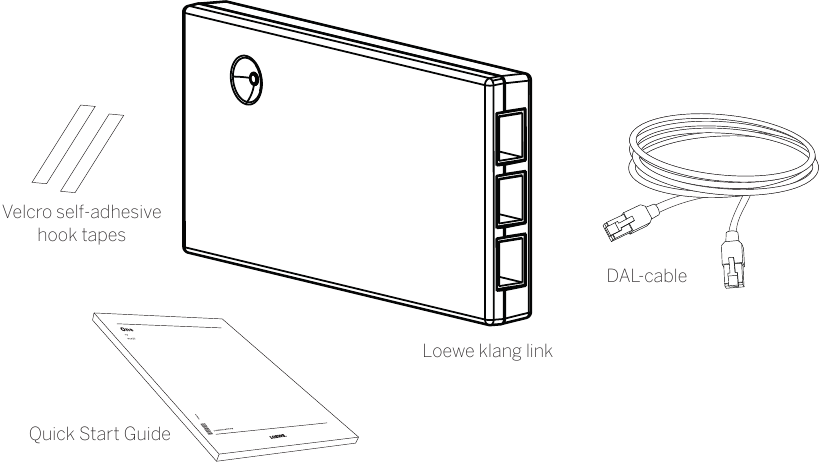

Leveringsspecificatie

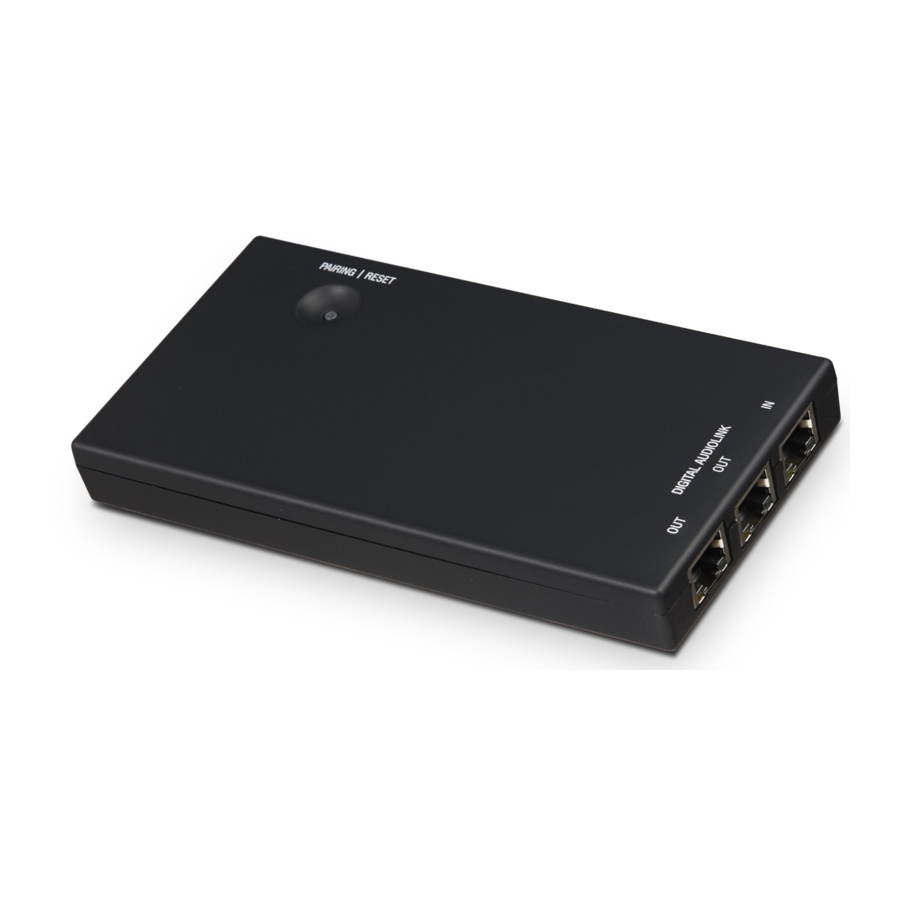

Aanduidingen van de connectoren

1. DAL IN - Digital Audio Link ingang
2. DAL OUT - Digital Audio Link uitgang
3. DAL OUT - Digital Audio Link uitgang
4. PAIRING / RESET

Beoogd gebruik

De Loewe klang link box is ontworpen voor draadloze overdracht van audiosignalen. Hij kan alleen worden gebruikt in combinatie met een Loewe geluidssysteem en een Loewe tv, de box kan niet op zichzelf worden gebruikt.
De veiligheidsinstructies in de bedieningsinstructies voor de tv en de luidspreker/subwoofer moeten in acht worden genomen en zijn ook van toepassing op het aangesloten systeem. Indien correct geïnstalleerd, is dit product veilig, maar houd water en open vuur uit de buurt van het product.

Het apparaat monteren

Met de meegeleverde zelfklevende klittenbandstrips kan de Loewe klang link aan de achterkant van de tv worden bevestigd.
In het geval van tv's met een bijbehorende uitsparing in de achterste kabelgoot, kunt u de Loewe klang link direct in de kabelgoot installeren.
Zorg er in dit geval voor dat de plakbandjes niet op een zelfklevend etiket of typeplaatje worden aangebracht, maar direct op de achterkant van de tv.

• Schakel de tv uit met de aan/uit-schakelaar.
• Trek de achterste folie van twee stroken klittenbandstrips af en bevestig een strook op elk van de uitsparingen (A) aan de onderkant van de Loewe klang link.

• Bevestig de klittenbandzijden van de twee resterende stroken aan de eerder gelijmde klittenbandstrips.
• Verwijder de beschermfolie van de twee plakbandjes.

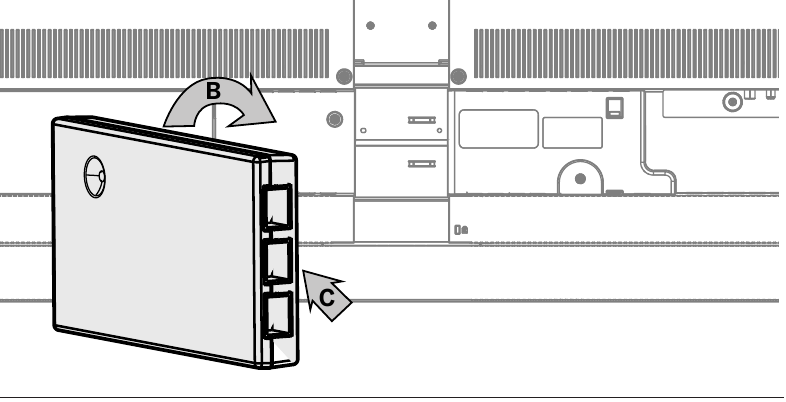

• Druk de behuizingsbodem (B) van de Loewe klang link met de twee plakbandjes stevig op de gewenste locatie op de achterkant van de tv om deze te bevestigen. De aansluitingen (C) moeten naar rechts wijzen.


Het apparaat aansluiten

De werking van meerdere Loewe klang link boxen binnen een systeem werkt niet. U kunt slechts één box gebruiken.

• Steek het ene uiteinde van de meegeleverde DAL-kabel in aansluiting 1 DAL IN van de Loewe klang link en het andere uiteinde in de aansluiting Digital Audio Link van uw Loewe tv.
• Nadat u de Loewe klang link hebt aangesloten, kunt u de aan/uit-schakelaar van uw tv aanzetten.

De illustratie van de bedrading wordt als voorbeeld getoond voor de Loewe bild 7 tv.

• Als u een kabelgebonden 2.0-systeem gebruikt, hebt u de mogelijkheid om de twee DAL OUT-aansluitingen van de Loewe klang link box te gebruiken.
  We hebben deze aansluitmogelijkheid voor u gecreëerd om een onnodig lange aansluitkabel te vermijden. Hierdoor kunt u een aansluitkabel van elke DAL OUT-aansluiting naar elke luidspreker/subwoofer gebruiken. U hoeft geen lange verbindingslijn van luidspreker/subwoofer naar luidspreker/subwoofer te leggen.

Software-update van de tv

Onder bepaalde omstandigheden kan het nodig zijn dat de software van uw tv moet worden bijgewerkt voor de werking van de tv met de Loewe klang link.
Controleer via het apparatuurmenu de softwareversie die momenteel op uw tv is geïnstalleerd (toegankelijk via: Home (Startscherm) System settings (Systeeminstellingen) Extras (Extra's) Integrated features of the TV (Geïntegreerde functies van de tv)). De softwarepakketversie die op uw tv is geïnstalleerd, is te vinden in de categorie Software.
Bijwerken kan online via internet (toegankelijk via: Home (Startscherm) System settings (Systeeminstellingen) Operation (Bediening) Software Software update (Software bijwerken)).
Raadpleeg voor meer informatie over de software-update het hoofdstuk Diversen in de gebruiksaanwijzing die bij uw tv is geleverd.

Het apparaat in gebruik nemen

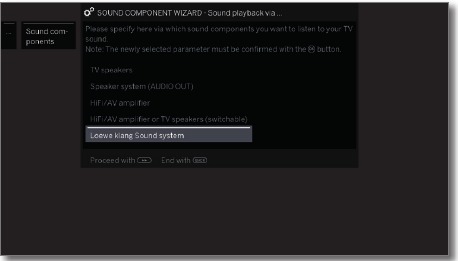

Met behulp van de geluidscomponentenweergave van uw Loewe tv kunt u de Loewe klang link box configureren.

HOME (Startscherm): Roep de Home (Startscherm) weergave op.

Markeer System settings (Systeeminstellingen), OK roep Systeeminstellingen op.
Selecteer Connections (Aansluitingen), ga naar de volgende kolom.
Selecteer Sound components (Geluidscomponenten), ga naar de volgende kolom.

Selecteer het Loewe klang Sound system (Loewe klang geluidssysteem).

Raadpleeg de handleiding van uw Loewe luidsprekers/subwoofer voor aanvullende informatie over koppelen en verbinden.

Specificaties

Conformiteit / Fabrikantverklaring

Loewe Technologies GmbH verklaart hierbij dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU en alle toepasselijke EU-richtlijnen.

U kunt de volledige conformiteitsverklaring vinden in de productselectie op:
www.loewe.tv/int/my-loewe

De gebruikte schermgraphics zijn slechts voorbeeldig. Afhankelijk van het apparaattype kunnen de beschikbare hardware-/softwarecomponenten verschillen.
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd en vormt geen enkele verplichting van Loewe Technologies GmbH.
Alle rechten, inclusief vertaling, technische wijzigingen en fouten voorbehouden

Loewe Technologies GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
© Loewe Technologies GmbH, Kronach 03/19-4.0 PS
