Bluesound PULSE SUB - Handleiding draadloze actieve subwoofer

Introductie

De Bluesound PULSE SUB is een draadloze actieve subwoofer die hartverwarmende bas toevoegt aan uw muziek, shows, films, games en meer. Met behulp van point-to-point draadloze technologie kan de PULSE SUB eenvoudig worden ingesteld en verbonden met de PULSE SOUNDBAR 2i voor volledige controle over de geluidsinstellingen, inclusief volumetrim en vertraging, met behulp van de BluOS-app voor uw smartphone, tablet of laptop. U kunt ook een bekabelde verbinding hebben met behulp van een standaard subwoofer-interconnectkabel als u dat wilt.

• Slank compact ontwerp waardoor u hem naast, achter of onder elk meubel in de woonkamer kunt plaatsen
• Gebouwd met een op maat ontworpen 165 mm long-throw woofer voor diepe, accurate basweergave
• Maak verbinding met de PULSE SOUNDBAR 2i om een draadloos 2.1 home theatersysteem te creëren
• Gebruikt de BluOS-app voor smartphone, tablet en desktop voor snelle en eenvoudige installatie
• Flexibele montage-opties, waaronder wandmontage met de meegeleverde wandmontagebeugel

Volg de stappen die worden beschreven in de Snelstartgids, die is meegeleverd in de verpakking van uw PULSE SUB. Hulp nodig? Ga naar www.support.bluesound.com voor nuttige artikelen, installatiehulp en tips & trucs voor het oplossen van problemen van de BluOS Support Crew.

Meegeleverde accessoires

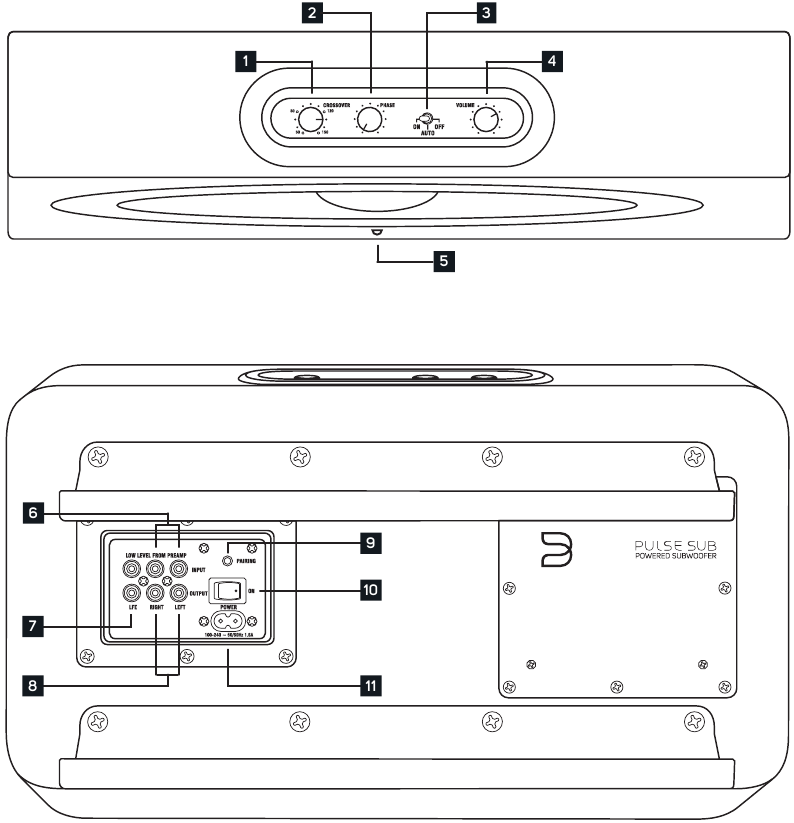

Poorten en bedieningselementen

1. CROSSOVER FREQUENCY CONTROL (CROSSOVER FREQUENTIE REGELAAR):
   Past de bovengrens van het frequentiebereik van de subwoofer aan. Continu variabel van 50 Hz tot 150 Hz voor een nauwkeurige afstemming van de basweergave van de subwoofer met andere luidspreker(s) in uw systeem. De standaard crossoverfrequentie is ingesteld op 130 Hz, voor gebruik met de PULSE SOUNDBAR 2i.
2. PHASE CONTROL (FASE REGELAAR):
   Selecteert de subwooferuitgangsfase tussen in-fase (0˚) en uit-fase (180˚) om de lage tot midden bas akoestische effecten van verschillende plaatsingslocaties en luisterruimtes te compenseren. De standaard fase-instelling is 0˚. Zie "Subwoofer Placement" (Subwoofer plaatsing) voor meer informatie.
3. POWER MODE SWITCH (SCHAKELAAR VOOR DE ENERGIESTAND):
   Selecteert de energiestand voor de PULSE SUB. Selecteer "ON" (AAN) en de Standby Mode (Standby-modus) is uitgeschakeld; de PULSE SUB is altijd aan. Selecteer "AUTO" en de PULSE SUB gaat naar de Standby Mode (Standby-modus), wordt automatisch ingeschakeld wanneer dat nodig is en keert na 20 minuten inactiviteit terug naar de standby-modus. Selecteer "OFF" (UIT) en de PULSE SUB wordt niet ingeschakeld.
   De standaardpositie voor de aan/uit-schakelaar is AUTO.
4. VOLUME CONTROL (VOLUME REGELAAR):
   Past alleen het uitgangsniveau van de PULSE SUB aan: Dit is niet bedoeld als een dagelijkse volumeregelaar.

   Het standaardvolume is ingesteld op niveau 7, voor gebruik met de PULSE SOUNDBAR 2i met behulp van een draadloze verbinding

   Het aanbevolen volume voor een bekabelde verbinding met de PULSE SOUNDBAR 2i is niveau 5.
5. INDICATOR LIGHT (INDICATOR LAMPJE):
   Bevindt zich aan de voorkant van de PULSE SUB. Het lampje geeft de status van het inschakelen en de draadloze verbinding aan.
6. LOW/LINE LEVEL INPUT (LAGE/LIJN NIVEAU INGANG):
   Voor het aansluiten van de PULSE SUB op een afzonderlijke component voorversterker, of op een geïntegreerde versterker of ontvanger met voorversterker-uit/hoofdingang aansluitingen, op lijnniveau.
7. LFE:
   Voor het aansluiten van de PULSE SUB op een afzonderlijke component voorversterker, of op een geïntegreerde versterker of ontvanger met LFE/Subwoofer uitgang aansluitingen. Niet aanbevolen voor gebruik met Bluesound Players.
8. LOW/LINE LEVEL OUTPUT (LAGE/LIJN NIVEAU UITGANG):
   Voor het aansluiten van de PULSE SUB op een afzonderlijke component voorversterker, of op een geïntegreerde versterker of ontvanger met voorversterker-uit/hoofdingang aansluitingen, op lijnniveau.
9. PAIRING BUTTON (KOPPELKNOP):
   Om de PULSE SUB in de draadloze koppelingsmodus te zetten, houdt u de koppelknop 5 seconden ingedrukt en laat u deze vervolgens los. Het indicatielampje aan de voorkant knippert ongeveer 6 seconden GROEN, wat aangeeft dat de PULSE SUB zich in de koppelingsmodus bevindt. De PULSE SUB blijft ongeveer 60 seconden in de koppelingsmodus.
10. POWER SWITCH (AAN/UIT SCHAKELAAR):
    De Power Switch (Aan/Uit schakelaar) schakelt de interne versterker van de subwoofer uit.
11. AC MAINS INPUT (NETSTROOMINGANG):
    De PULSE SUB wordt geleverd met twee afzonderlijke wisselstroomkabels. Selecteer het netsnoer dat geschikt is voor uw regio. Voordat u de stekker in het stopcontact steekt, sluit u het andere uiteinde van het netsnoer stevig aan op de netstroomingang. Forceer de stekker nooit in het stopcontact. In bepaalde regio's kan een adapter nodig zijn. Koppel altijd eerst de stekker uit het stopcontact los voordat u de kabel loskoppelt van de netstroomingang van de PULSE SUB.

KIES PLAATSING

Ruimteakoestiek

Als je kritisch bent over de lagefrequentierespons, kun je heel wat nuttige experimenten uitvoeren, vooral in combinatie met de crossover-, niveau- en fasebediening van de PULSE SUB.
Begin met de grootte van de luisterruimte te overwegen. Hoe groter het volume lucht dat een luidspreker moet verplaatsen, hoe meer akoestische output er nodig is om de gewenste geluidsniveaus te bereiken. In kleinere ruimtes wordt geluidsdemping meestal gecompenseerd door versterking van muurreflecties. In grotere ruimtes moet geluid reizen om de reflecterende oppervlakken en vervolgens je oren te bereiken, wat betekent dat het in eerste instantie luider moet zijn.

Na de grootte is het belangrijkste aspect van een luisterruimte de vorm. In elke kamer reflecteert geluid van de muren, het plafond en de vloer. Als de afstand tussen twee tegenover elkaar liggende parallelle oppervlakken een simpele fractie is van de golflengte van een bepaalde frequentie, zullen tonen van die frequentie perfect in fase heen en weer kaatsen - een effect dat een staande golf of ruimtemodus wordt genoemd. Op een bepaald punt in de kamer wordt deze noot aanzienlijk versterkt; op andere plaatsen wordt het bijna volledig geannuleerd. Op sommige plaatsen in de kamer wordt deze toon aanzienlijk versterkt, op andere plaatsen wordt deze bijna volledig geannuleerd. Bijna alle kamers zijn gevoelig voor staande golven bij lage frequenties, maar een zorgvuldige positionering van de luidsprekers en de luisterpositie kan de effecten minimaliseren. De enige manier om erachter te komen wat het beste werkt, is door te experimenteren. De positionering van een basluidspreker heeft bijna geen invloed op de beeldvorming, dus de PULSE SUB kan bijna overal worden geplaatst.

Plaatsing apparaat

De luidste basweergave van een subwoofer komt van hoekplaatsing. Het naar buiten uitwaaieren van muren vanuit een hoek focust lage frequenties, waardoor ze nergens anders heen kunnen dan naar de luisteraar.

Als je op een nulpositie zit waar geluid van de PULSE SUB wordt geannuleerd of verminderd door uit-fase reflecties, moet je de subwoofer of je luisterpositie verplaatsen totdat je de gewenste bas krijgt. Het aanpassen van de fasebediening met 180 graden kan een verschil maken, vooral als de nul een product is van annuleringen veroorzaakt door interactie met lage frequenties van je hoofd luidspreker(s). Als het tegenovergestelde gebeurt, waar directe en gereflecteerde basgolven in fase samenkomen en een te sterke piek produceren op je luisterpositie, kun je de positie veranderen of de niveau regelaar van je sub wijzigen (of mogelijk de gekozen crossover-frequentie).

De beste methode voor het positioneren van de PULSE SUB is om de PULSE SUB in je luisterstoel te plaatsen en vervolgens muziek met veel bas via het systeem af te spelen (iets met stabiele lage frequenties of continue testtonen). Beweeg je door de kamer en let op waar de bas het beste klinkt; als je de PULSE SUB op die locatie plaatst, zou je dezelfde basprestaties moeten krijgen. Deze test werkt alleen als je oren zich op dezelfde hoogte bevinden als waar de PULSE SUB zal staan, dus je moet misschien laag gaan zitten. Een aanbevolen startpunt voor de plaatsing van de PULSE SUB is in een van de voorste hoeken van de kamer.

Meerdere subwoofers - Waarom twee subs beter zijn dan één

Soms is de luisterruimte niet bevorderlijk voor het bereiken van bevredigende hoeveelheden of kwaliteit van bas. Er zijn kamers met lastige afmetingen, vooral die meer kubusvormig zijn. In een dergelijk geval worden twee subwoofers aanbevolen die zorgvuldig zijn geplaatst om met elkaar samen te werken om akoestische anomalieën aan te pakken. Dit kan ook worden toegepast als het probleem te veel of te oneffen bas is. Het algehele systeem profiteert van elke subwoofer die de akoestische problemen corrigeert die door de andere worden veroorzaakt.

Een zeer goed uitgangspunt voor het positioneren van twee subwoofers is om er één in het midden van tegenoverliggende muren te plaatsen. Experimenteren met positionering zoals eerder beschreven, moet worden gebruikt voor het bepalen van de locatie van de tweede subwoofer, behalve in dit geval luistert men naar de minimale hoeveelheid basweergave.

Wanneer je een tweede subwoofer toevoegt, moet je het volume op beide modellen met 3DB of "1" positie in de volumeschuifregelaar verminderen.

AANSLUITEN VOOR GELUID

Er zijn verschillende manieren om de PULSE SUB op je audiosysteem aan te sluiten.

Draadloze verbinding

De PULSE SUB is in de eerste plaats ontworpen als een draadloze subwooferoplossing voor de Bluesound PULSE SOUNDBAR 2i. Om de PULSE SUB draadloos te gebruiken, is er een eenvoudig koppelingsproces om hem rechtstreeks met de PULSE SOUNDBAR 2i te verbinden. Houd de Pairing Button (Koppelingsknop) op het achterpaneel van de PULSE SUB ongeveer 5 seconden ingedrukt en laat deze vervolgens los. De LED indicator op de voorkant van de subwoofer knippert GROEN, wat aangeeft dat de subwoofer in de koppelingsmodus staat. Druk op dit punt op de koppelingsknop in de BluOS Controller App.
Eenmaal gekoppeld, wordt de LED indicator continu GROEN om aan te geven dat het koppelingsproces succesvol is verlopen. Na een korte duur gaat de LED uit. De draadloze verbinding is op dit moment nog steeds actief.
De BluOS Controller App bevat Setup Guides (Installatiehandleidingen) die je door het koppelingsproces met een PULSE SOUNDBAR 2i leiden.

Laag/Lijn niveau

Als je je PULSE SUB gebruikt met een receiver of geïntegreerde versterker met voorversterker uitgangen, of als je een aparte voorversterker gebruikt, is de voorkeursverbinding van de Preamplifier Output (Voorversterker uitgang) van de elektronica naar de Low Level Input (Lage niveau ingang) van de subwoofer. Gebruik een dual RCA audio kabel. Mogelijk moet je ook Y-connectoren gebruiken bij de Preamplifier Output (Voorversterker uitgang) om ook signalen naar de Power Amplifier/Main Input (Eindversterker/Hoofdingang) te sturen.

Het aansluiten van de Low/Line Level Outputs (Laag/Lijn niveau uitgangen) van de PULSE SUB terug naar de Power Amplifier Inputs (Eindversterker ingangen) is een belangrijke optie. De Low/Line Level Inputs (Laag/Lijn niveau ingangen) van de subwoofer worden intern verwerkt via een actief hoogdoorlaatfilter (bij 12dB/octaaf onder 80Hz) naar de Low/Line Level Outputs (Laag/Lijn niveau uitgangen) van de subwoofer. Het aansluiten van de Low/Line Level Outputs (Laag/Lijn niveau uitgangen) van de subwoofer terug naar de Power Amplifier Inputs (Eindversterker ingangen) levert het verwerkte signaal, met verminderde lage frequentie inhoud, aan de hoofd luidspreker(s). Met minder lage frequentie eisen kunnen de hoofd luidspreker(s) luider spelen. Vooral bij kleinere en/of minder efficiënte hoofd luidspreker(s) zal het verlichten van de eisen van het reproduceren van lage frequenties een grotere geluidsweergave en dynamische mogelijkheden van het systeem als geheel mogelijk maken.

LFE-verbinding

Opmerking: Niet aanbevolen voor gebruik met Bluesound spelers.

Je kunt een enkele RCA kabel gebruiken om de LFE/Subwoofer Output (LFE/Subwoofer uitgang) van je receiver, geïntegreerde versterker of voorversterker aan te sluiten op de LFE Input (LFE ingang) op de PULSE SUB.

Home Theatre receivers, geïntegreerde versterkers, surround sound processors en voorversterkers hebben meestal een speciale Subwoofer Output (Subwoofer uitgang) om de optionele Dolby Digital of DTS Low Frequency Effects (LFE) Channel (Laagfrequentie effecten kanaal) te bieden die aanwezig is op veel film en andere programmeerbronnen. Om deze diepe bas effecten te reproduceren (wanneer ze aanwezig zijn), als aanvulling op de basinformatie in de hoofdkanalen, moet deze uitgang op de subwoofer worden aangesloten.

De LFE of Subwoofer Output (Subwoofer uitgang) wordt door de meeste receivers/processors gefilterd. Het variabele laagdoorlaatfilter van de PULSE SUB wordt omzeild bij gebruik van de LFE input (LFE ingang), dus bronnen die de subwoofer uitgang niet filteren, moeten via een draadloze of laag/lijn niveau verbinding op de PULSE SUB worden aangesloten.
In 2-kanaals bronmateriaal is er geen informatie in het LFE channel (LFE kanaal). Er kan echter bassignaal naar de subwoofer worden geleid door de juiste AV receiver/processor surround mode te selecteren.

NEXT-LEVEL KALIBRATIE

De instellingen op de PULSE SUB zijn ingesteld op standaardniveaus om goed te werken met de Bluesound PULSE SOUNDBAR 2i in de meeste luisteromgevingen. Het kan echter nog steeds nodig zijn om enkele aanpassingen aan de instellingen te doen op basis van de plaatsing en persoonlijke voorkeur.

De volgende procedure gaat ervan uit dat uw PULSE SUB is geïnstalleerd en aangesloten. Werk indien mogelijk in een team met een andere persoon: één luistert, één voert subwoofer-controleaanpassingen uit. Gebruik de onderstaande stappen om uw subwoofer-opstelling te finetunen.

1. Zet het Sub Volume op 0, de Sub Cut-Off Frequency op 50Hz. Zet alle loudness-, bas- en treble- en/of equalizerbedieningen op uw voorversterker of geïntegreerde versterker of receiver, of andere componenten, op hun nominale (midden- of uit) posities.
2. Speel een bekende muziekbron af die een aanzienlijke diepe basinhoud over een langere sectie bevat.
3. Draai de PULSE SUB Volume-knop geleidelijk met de klok mee totdat u een natuurlijk evenwicht bereikt tussen de diepe basoutput van de subwoofer en uw luidspreker(s).
4. Draai de Sub Cut-Off Frequency-knop langzaam met de klok mee om de beste mid-basblend met uw luidspreker(s) te bereiken. Dit is het punt waarop de bovenste bas een solide impact en volheid behoudt. Een dreun of modderigheid is het resultaat als de knop te hoog staat. Een dunne, "reedy" (rietachtige) kwaliteit van de mid-bas, zoals diepe mannenstemmen (FM-omroepers; Darth Vader) is het resultaat als de knop te laag staat.
5. Pas de Phase-knop tussen 0° en 180° een aantal keer aan en laat hem in de positie staan die de volste lage tot midden basoutput oplevert. U zult nu waarschijnlijk de stappen 3 & 4 willen herhalen om de subwooferblend te controleren.

Het herhalen van de stappen 3 & 4 met iets andere instellingen van zowel de Sub Volume- als de Sub Cut-Off Frequency-knop helpt u om de meest muzikale prestaties uit uw PULSE SUB te halen. De beste combinatie is die welke de meest solide zeer-laag-basgeluiden oplevert, zonder mid-basdreun of een gat in de respons tussen de subwoofer en luidspreker(s).

De Sub Cut-Off Frequency- en Sub Volume-knoppen zijn interactief. Het verhogen van de laatste terwijl de eerste wordt verlaagd, kan het effect hebben dat de diepe basrespons enigszins wordt uitgebreid, met een klein offer in het totale loudnessvermogen (dit zal nog steeds ruim boven het full-range loudnessvermogen van de meeste systemen liggen). In het algemeen is voor goed opgenomen akoestische muziek de laagste Sub Cut-Off Frequency-instelling die een vloeiende overgang tussen subwoofer en hoofdluidsprekers oplevert, vaak de beste keuze en zal een diepere lage basuitbreiding bevorderen.

Opmerking: De PULSE SUB Volume-knop is geen basboost of dagelijkse volumeknop. Het is een set-and-forget (instellen en vergeten) aanpassing, niet bedoeld voor dagelijks gebruik.

PROBLEEMOPLOSSING

Neem contact op met uw dealer als u service nodig heeft. Geautoriseerde Bluesound-dealers zijn uitgerust om bijna alle problemen op te lossen. U kunt uw dichtstbijzijnde geautoriseerde Bluesound-dealer online vinden op www.bluesound.com. Als het probleem niet is opgelost, neem dan contact met ons op en vermeld de modelnaam, het serienummer, de aankoopdatum, de naam van de dealer en een volledige beschrijving van het probleem.

© Bluesound International. Bluesound, het gestileerde woordmerk en "B"-logo, de zin "HiFi for a wireless generation" (HiFi voor een draadloze generatie), PULSE SUB en alle andere Bluesound-productnamen en -taglines zijn handelsmerken of geregistreerde handelsmerken van Bluesound International, een divisie van Lenbrook Industries Limited. Alle andere logo's en diensten zijn handelsmerken of dienstmerken van hun respectieve eigenaars.
