Alecto FR-175, FR-175BW - Handleiding portofoons

INTRODUCTIE

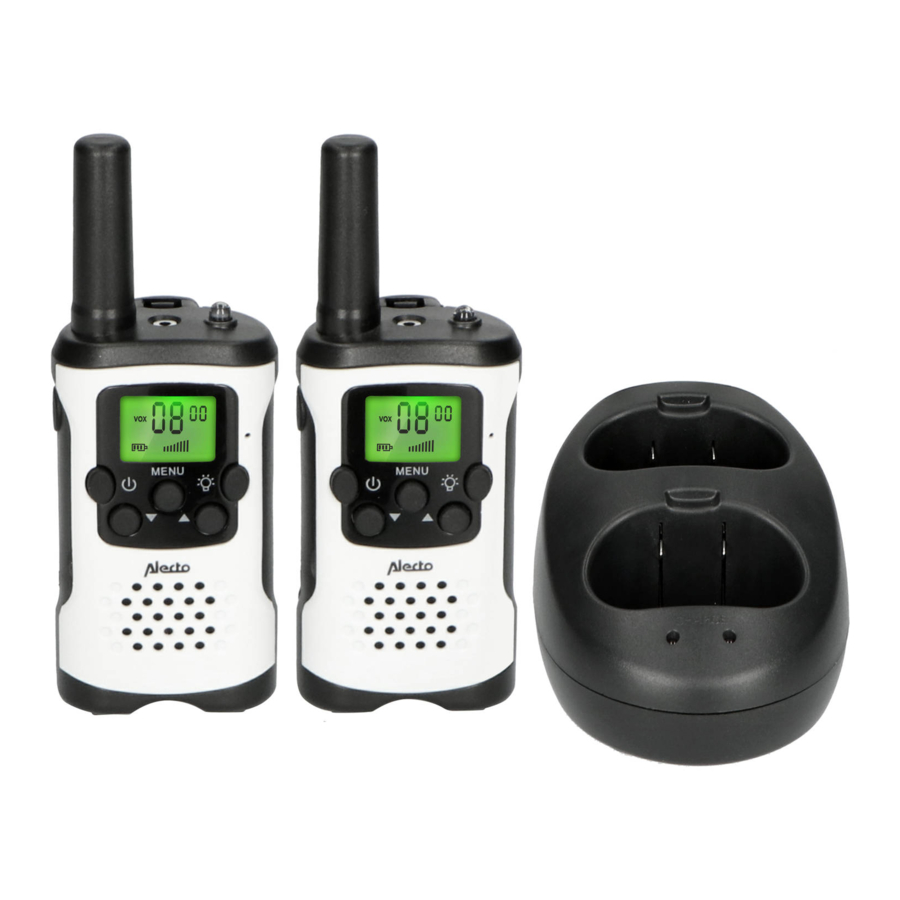

De Alecto FR-175 is een PMR-446 portofoon. Met deze portofoon kunt u niet alleen gratis met elkaar communiceren, maar ook met andere (Alecto) portofoons, mits deze voldoen aan de PMR-446 norm.
Hierbij verklaart Commaxx dat het type radioapparatuur Alecto FR-175 in overeenstemming is met richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://DOC.hesdo.com/FR-175-DOC.pdf

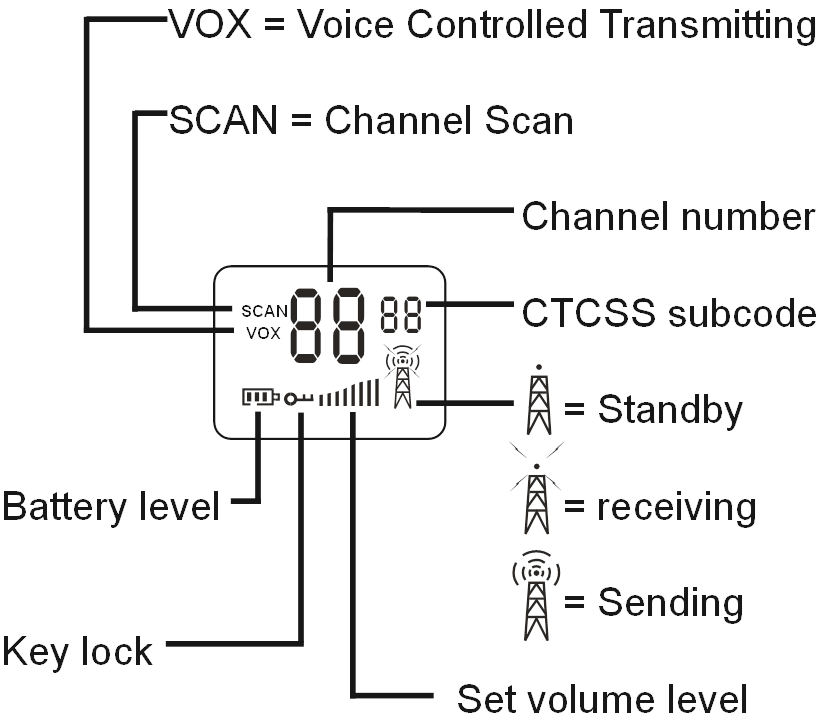

DISPLAY FUNCTIES

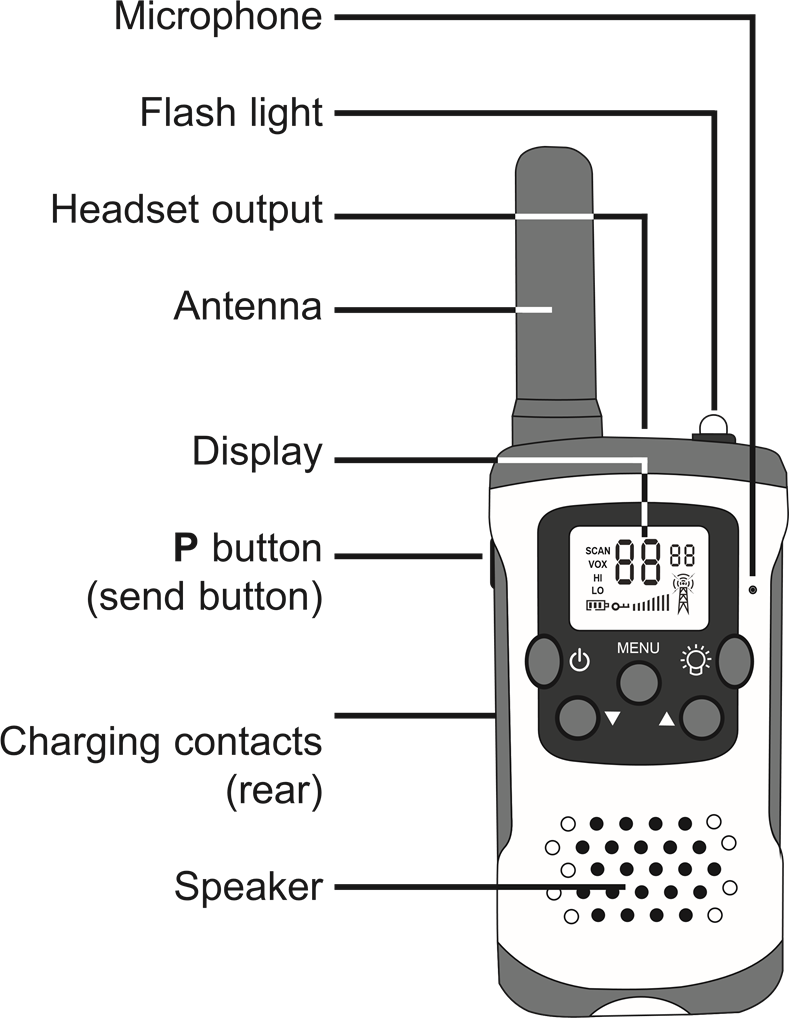

FUNCTIES

INSTALLATIE

VOEDING

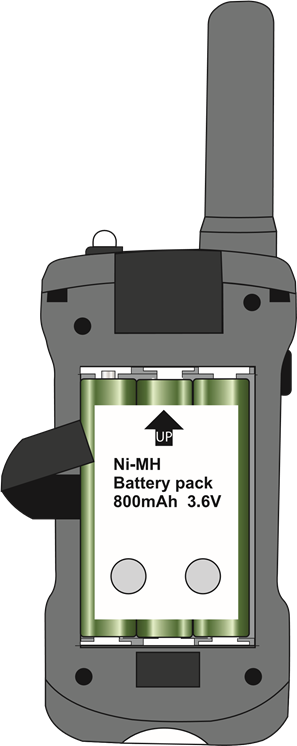

De FR-175 wordt gevoed door de meegeleverde oplaadbare NiMH-batterijpack, maat 3x AAA, spanning 3.6V of door de 3x AAA penlite batterijen (excl.). Als u ervoor kiest om individuele oplaadbare batterijen te plaatsen, moet u deze in een aparte oplader opladen. Het laadstation dat bij de FR-175 wordt geleverd, is alleen geschikt voor het opladen van de meegeleverde batterijpacks.

1. Verwijder eerst de riemclip door de borgclip naar achteren te drukken en druk de riemclip vervolgens omhoog uit de portofoon.
2. Open nu het batterijvak door het lipje aan de onderkant van het batterijklepje omhoog te drukken, het batterijklepje kan dan worden verwijderd.

3. Plaats de batterijpack (de oplaadcontacten moeten zichtbaar blijven en de "UP" pijl moet naar de bovenkant van de portofoon wijzen.
4. Sluit het batterijvak, zorg ervoor dat het goed gesloten is en schuif de riemclip terug op de portofoon.



De batterijpack is voorzien van een kleine riem om hem gemakkelijk te verwijderen. Zorg ervoor dat deze riem, bij het terugplaatsen van de achterklep, geen van de oplaadcontacten aan de achterkant van de batterijpack bedekt. Bevestig dit door de portofoon in de oplader te plaatsen, de oplaadindicator moet dan oplichten. Zie ook hieronder.

OPLADEN

Steek de dunne laagspanningsstekker in de zijkant van het laadstation en steek de adapter in een 230V 50Hz stopcontact. Plaats de portofoons in het laadstation om de batterijen op te laden.
De indicatoren op de oplader lichten op om aan te geven dat de batterijpacks worden opgeladen. Deze indicatoren blijven branden, ook wanneer de batterijpacks volledig zijn opgeladen. Er is geen risico op overladen omdat de laadstroom elektronisch wordt beperkt.
U kunt de portofoons ingeschakeld laten tijdens het opladen.

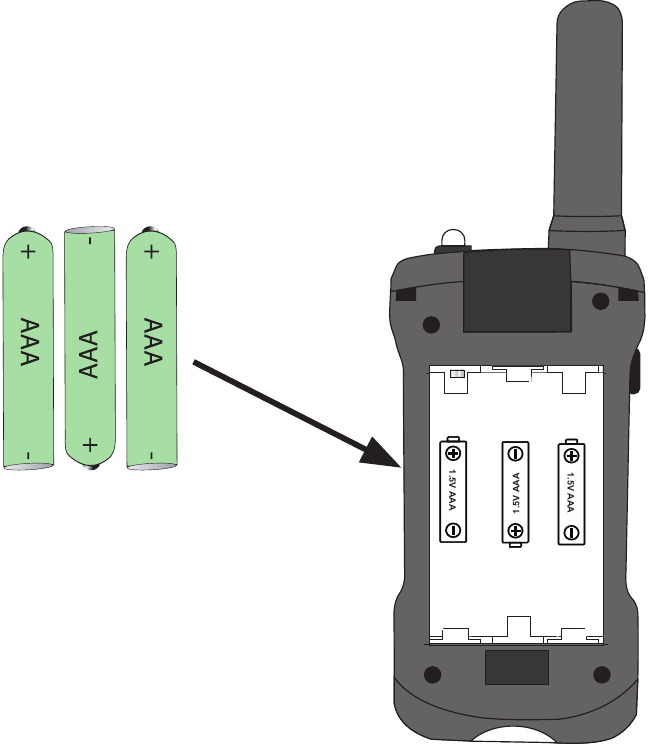

NORMALE BATTERIJEN

Plaats normale of oplaadbare losse batterijen volgens de tekening in het batterijvak.

Bij gebruik van normale batterijen kunt u de portofoons nog steeds in de oplader plaatsen. De oplaadindicatoren zullen echter niet oplichten en de batterijen zullen niet worden opgeladen.

Bij gebruik van oplaadbare batterijen moet u deze opladen in een externe oplader.

HEADSET

Bovenop de FR-175 vindt u de aansluiting voor een headset met een 2.5mm stekker. We adviseren u hiervoor een Alecto FRH-10 headset te gebruiken.

GEBRUIK

Let op: voor een verbinding tussen 2 portofoons moeten beide portofoons op hetzelfde kanaal staan, met dezelfde subcode. Zie verderop in deze handleiding hoe u het kanaal en de subcodes instelt.

IN-/UITSCHAKELEN

Houd de knop 2 seconden ingedrukt om de portofoon in of uit te schakelen.

VOLUME REGELING

Druk herhaaldelijk en kort op de of knop om het volume aan te passen. Het ingestelde volumeniveau wordt in het onderste deel van het display weergegeven.

VERZENDEN

Druk op de P knop om te verzenden. Houd deze knop ingedrukt tijdens het spreken. Praat met een normaal stemvolume en ongeveer 3 tot 5 cm van de microfoon van de portofoon.

ONTVANGEN

Laat de P knop los om te ontvangen.

OPROEPALERTSOON

Druk kort op de P knop om een oproepalerttoon te verzenden. Deze oproepalerttoon is instelbaar, zie 'De oproepalerttoon wijzigen' verderop in deze handleiding.

ACHTERGRONDVERLICHTING

Telkens wanneer u op een functieknop drukt (behalve de zaklampknop), licht de achtergrondverlichting van het display op. Deze verlichting schakelt automatisch uit 10 seconden nadat u op de laatste knop hebt gedrukt.

ZAKLAMP

Gebruik de knop om de ingebouwde zaklamp in te schakelen. Dit licht blijft branden zolang u deze knop ingedrukt houdt.
De portofoon hoeft niet ingeschakeld te zijn om deze functie te gebruiken.
Let op: Staar niet rechtstreeks in het licht wanneer het brandt en schijn er niet mee in de ogen van andere mensen. Het licht kan fel zijn en uw gezichtsvermogen beschadigen.

AANVULLENDE FUNCTIES

VOX FUNCTIE

Wanneer de VOX-functie is ingeschakeld (VOX = Voice Activated Transmission (spraakgestuurde transmissie)), begint de FR-175 te verzenden zodra u in de microfoon spreekt.

Om de VOX-functie in/uit te schakelen:

1. druk 3x op de MENU knop, het woord "VOX" licht op in het linker deel van het display
2. gebruik de knoppen of om de triggergevoeligheid in te stellen ('OF' is uit, '1' is de laagste gevoeligheid, '3' is de hoogste gevoeligheid)
3. druk op de P knop om te bevestigen

Gebruik deze functie bij voorkeur in combinatie met headsets. Houd er rekening mee dat het meer dan een seconde kan duren nadat u bent begonnen met praten voordat de portofoon de zender inschakelt.

KANAAL MONITORING (luisteren)

Gebruik deze functie om de ruisonderdrukking uit te schakelen, zodat u ook naar zwakke zenders op het huidige kanaal kunt luisteren.

Om de MONITOR functie in/uit te schakelen:

1. houd de knop 2 seconden ingedrukt om de ruisonderdrukking uit te schakelen en het kanaal te bewaken (monitor)
2. laat de knop los om de ruisonderdrukking weer in te schakelen

KANAAL SCAN

Gebruik de scanfunctie om naar alle kanalen na elkaar te luisteren.

1. Houd de knop 2 seconden ingedrukt om de scan te starten
2. druk kort op de of knop om door te gaan met scannen als u alleen ruis ontvangt op een bepaald kanaal
3. druk op de P of MENU knop om de scan te beëindigen

TOETSENBORDVERGRENDELING

Wanneer de toetsenbordvergrendeling is geactiveerd, zijn de , en MENU knoppen geblokkeerd.

1. houd de MENU knop ingedrukt totdat na ongeveer 2 seconden in het display verschijnt
2. houd de MENU knop nogmaals 2 seconden ingedrukt om deze knoppen weer vrij te geven

INSTELLINGEN

OM HET ZEND-/ONTVANGSTKANAAL TE WIJZIGEN

1. druk 1x op de MENU (MENU) knop en de kanaalaanduiding begint te knipperen
2. druk op de of knop om het gewenste kanaal te selecteren
3. druk op de P (P) knop om te bevestigen

OM HET SUBKANAAL (CTCSS) TE WIJZIGEN

1. druk 2x op de MENU (MENU) knop en de subkanaalaanduiding begint te knipperen
2. gebruik de of knop om het gewenste subkanaal (1-38) in te stellen of schakel deze functie uit door OF te selecteren
3. druk op de P (P) knop om te bevestigen

Houd er rekening mee dat de walkie-talkie aan de ontvangende kant op hetzelfde subkanaal moet worden ingesteld.

Subkanaal uitleg, (CTCSS code): Continuous Tone Controlled Squelch System is een tooncode die wordt meegezonden. Deze tooncode is niet hoorbaar. Alleen wanneer de tooncode van de zendende walkie-talkie overeenkomt met de tooncode van de ontvangende walkie-talkie, zal de ontvangende walkie-talkie het signaal weergeven. Dit voorkomt dat u wordt gestoord door andere PMR-446 walkie-talkies die op hetzelfde kanaal communiceren.

OM DE OPROEPWAARSCHUWINGSTOON TE WIJZIGEN

U kunt kiezen uit 10 verschillende oproepwaarschuwingstonen en 'toon uit':

1. druk 4x op de MENU (MENU) knop en 'CA' begint te knipperen in het display
2. gebruik de of knop om de gewenste oproepwaarschuwingstoon in te stellen ('oF' = toon 'uit'), de geselecteerde toon klinkt door de luidspreker zodat u deze kunt controleren
3. druk op de P (P) knop om te bevestigen

TOETS TONEN AAN/UIT

Toetstonen zijn de tonen die klinken wanneer u op een knop drukt. U kunt deze tonen als volgt in- of uitschakelen:

1. druk 5x op de MENU (MENU) knop en 'to' begint te knipperen in het display, gevolgd door 'on' of 'oF'
2. gebruik de of knop om de toetstonen in te schakelen ('on') of om ze uit te schakelen ('oF').
3. druk op de P (P) knop om te bevestigen

ROGER BEEP

Als deze functie is ingeschakeld, klinkt er een signaaltoon aan de ontvangende kant zodra u stopt met zenden. De ontvangende persoon weet nu wanneer hij of zij kan terugpraten.

Om de Roger Beep in/uit te schakelen:

1. druk 6x op de MENU (MENU) knop en 'ro' begint te knipperen in het display, gevolgd door 'on' of 'oF'
2. gebruik de of knop om de Roger Beep-toon in te schakelen ('on') of om deze uit te schakelen ('oF')
3. druk op de P (P) knop om te bevestigen

GEBRUIKSTIPS

ALGEMEEN

De FR-175 is een zendontvanger die werkt met radiogolven op de 446 MHz-band. De signaaloverdracht kan worden verstoord door externe invloeden zoals andere walkie-talkies, zenders, draadloze telefoons, enz. Als uw walkie-talkie interferentie ontvangt of veroorzaakt, wordt dit meestal opgelost door van kanaal te wisselen.

Het gebruik van deze walkie-talkie is toegestaan in alle EU-landen. Als u uw FR-175 wilt meenemen naar landen buiten de EU, raadpleeg dan de lokale beperkingen op het gebruik van PMR446-apparatuur van het betreffende land.

Houd er rekening mee dat het signaal van de FR-175 ook kan worden gehoord door andere walkie-talkies of ontvangers dan de uwe.

Het is niet toegestaan om wijzigingen aan te brengen aan de elektronica of aan de antenne van de FR-175. Onderhoud mag alleen worden uitgevoerd door gekwalificeerde elektriciens.

Gebruik de FR-175 nooit buitenshuis tijdens onweer.

VOEDING

Het batterijsymbool in het display geeft de lading van de geplaatste batterijen aan.

batterijen vol

batterijen 1/3 vol, gelieve nu op te laden of te vervangen

dit symbool knippert en elke 3 seconden klinkt er een dubbele pieptoon: de batterij is bijna leeg en de walkie-talkie schakelt binnen enkele minuten uit

Laad alleen de meegeleverde batterijpakketten op door de walkie-talkies in de meegeleverde oplader te plaatsen.

Individuele oplaadbare batterijen moeten worden opgeladen met een aparte oplader. Niet-oplaadbare batterijen moeten worden vervangen.

RADIOVERBINDING

De FR-175 heeft een bereik tot 7 km. Dit bereik is afhankelijk van de lokale omstandigheden, zoals hoge gebouwen, hoogspanningstorens en bovengrondse leidingen. Een optimaal bereik wordt bereikt wanneer de walkie-talkie vrij zicht heeft op de ontvanger.

CTCSS

Een handset waarop geen CTCSS-code is ingesteld, kan het signaal ontvangen van alle handsets die op hetzelfde kanaal uitzenden. Terugpraten is alleen mogelijk als u dezelfde CTCSS-code heeft ingesteld als de andere handset.

ONDERHOUD

• Reinig de FR-175 alleen met een vochtige doek.
• Plaats de walkie-talkie nooit in direct zonlicht of in een vochtige omgeving.
• Voorkom dat er water en/of zand in de FR-175 komt.
• Controleer bij een storing eerst of de FR-175 op een andere locatie kan worden gebruikt.

MILIEU

• Als de babyvideomonitor wordt vervangen, breng deze dan terug naar uw leverancier; zij garanderen een milieuvriendelijke verwerking.

• Lege batterijen kunnen worden teruggebracht naar de leverancier van deze walkie-talkies of u kunt ze naar uw plaatselijke depot voor klein chemisch afval brengen.
• Gooi lege batterijen of lege accu's nooit weg bij het gewone huisvuil.

TECHNISCHE SPECIFICATIES

Werkfrequentie: 446.00625 MHz tot 446.09375 MHz

Uitgangsvermogen: <27dBm

Walkie-talkie voeding: oplaadbaar NiMH-batterijpakket, spanning 3.6V, 800mAh of hoger of 3x 1.2V batterij, maat AAA

Oplader voeding: 7.5V / DC / 500mA via adapter

NiMH-batterijpakket oplaadduur: 12-15 uur

Gebruiksduur: ca. 24 uur (10% zenden), (20% ontvangen), (70% standby)

Headset connector: 2.5mm stereo

Bereik: tot 7 km

Walkie-talkie gewicht: 105g (incl. batterijpakket)

Afmetingen: 91(128) x 49 x 35mm

Informatie Stroomadapter:

Naam en adres fabrikant: Shenzhen Jiakeyuan Industry Co., LTD., Building B2 Fenghuanggang Third Industrial Zone, Xixiang Bao'an District, Zhenzhen, China.

Model identificatie: JKY088 0750500EU

Ingangsspanning: 100-240VAC

Ingang AC frequentie: 50/60 Hz

Uitgangsspanning: 7.5V DC

Uitgangsstroom: 0.5 A

Uitgangsvermogen: 3.75 W

Gemiddelde actieve efficiëntie: 76.2 %

Efficiëntie bij lage belasting van 10%: -

Stroomverbruik zonder belasting: 0.07 W

PROBLEEMOPLOSSING

Niets werkt

• het batterijpakket is leeg, laad het op of vervang het

Slechte of geen ontvangst

• zwakke of lege batterijen, laad ze op
• kanaalinstelling of subkanaal verkeerd ingesteld (de zender en ontvanger moeten op hetzelfde kanaal worden ingesteld, met hetzelfde subkanaal)
• de afstand tussen de ontvanger en de zender is te groot, verklein de afstand

Ruis of andere extra geluiden

• er is een andere zender aanwezig, verander het kanaal
• interferentie van andere apparaten, schakel de andere apparaten uit (indien mogelijk)

Hoge fluittoon

• de zender staat te dicht bij de ontvanger of het volume van de ontvanger is te hoog ingesteld, vergroot de afstand of verlaag het volume

Als dit het probleem niet oplost, schakel dan de handsets uit, wacht enkele minuten en schakel ze weer in. Als het probleem aanhoudt, neem dan contact op met de Alecto klantenservice: www.alecto.nl
