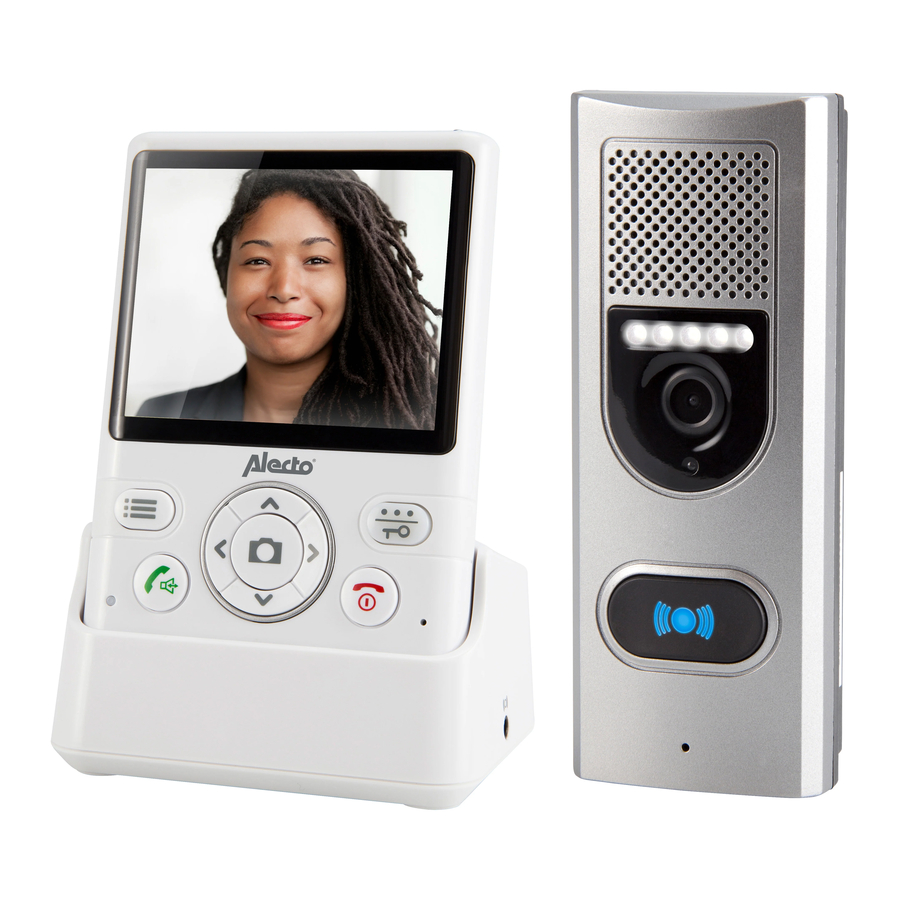

Alecto ADI-250 - Draadloos videodeurtelefoonsysteem handleiding

INLEIDING

De ADI-250 is een draadloos videodeurtelefoonsysteem. Hiermee kunt u zien wie er voor de deur staat en vragen wat het doel van het bezoek is voordat u de deur opent. Daarnaast wordt een foto gemaakt van elke bezoeker die aanbelt, inclusief de datum en tijd, die wordt opgeslagen in het geheugen van de binnenpost. De binnenpost heeft een geheugencapaciteit voor 50 van deze foto's.

BEOOGD GEBRUIK

Met de Alecto ADI-250 kunt u draadloos zien wie er voor de deur staat en met deze persoon communiceren. De Alecto ADI-250 is uitsluitend geschikt voor huishoudelijk gebruik en kan op geen enkele manier ongewenste bezoekers voorkomen.

INHOUD VERPAKKING

	buitenunit met ingebouwde camera en microfoon / luidspreker, ophangbeugel, eventueel met batterijvak (extra grote ophangbeugel)
	binnenunit met ingebouwd display en microfoon / luidspreker en oplaadbare batterij en riemclip
	oplader met adapter
	schroevendraaier met schroeven voor installatie en montage

INSTALLATIE

Oplader

1. Steek de kleine stekker van de adapterkabel in de onderkant van de adapter en steek de adapter in een 230V-stopcontact.
2. U kunt ervoor kiezen om de oplader op een tafel te plaatsen of de 2 schroeven te gebruiken voor wandmontage.
   De adapter voor de oplader is inbegrepen.

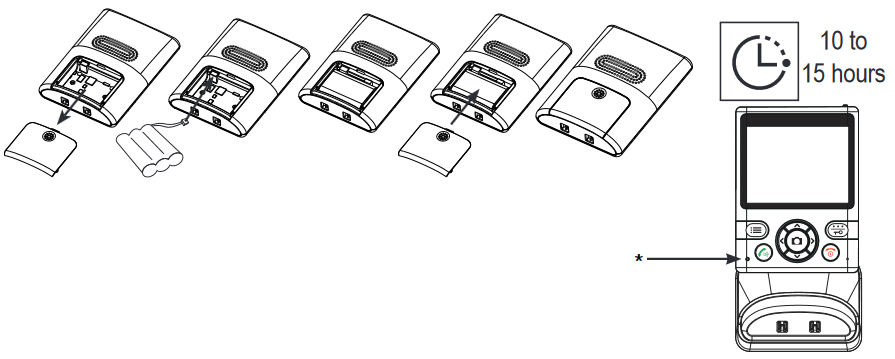

Binnenunit

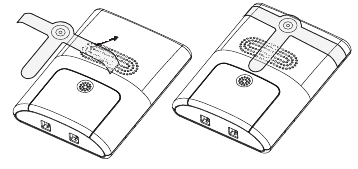

1. Schuif de batterijklep aan de achterkant van de binnenunit naar beneden en van de binnenunit af.
2. Installeer de meegeleverde batterij in de binnenunit en sluit de stekker aan op de batterijingang.
3. Schuif de batterijklep terug op de binnenunit.


4. U kunt ook de riemclip plaatsen.
5. Plaats de binnenunit in de oplader en laat hem daar 10-15 uur staan om de batterij goed op te laden.

   * De laadindicator blijft branden tijdens het opladen
   (let op: deze indicator gaat NIET uit wanneer de batterij is opgeladen).

Buitenunit

U kunt ervoor kiezen om de buitenunit op batterijen te laten werken of deze via een adapter van stroom te voorzien. Wanneer gevoed door batterijen, is de monitorfunctie niet beschikbaar. Batterijen of een adapter voor de buitenunit zijn NIET inbegrepen. U kunt er ook voor kiezen om de standaard deurbeltransformator te gebruiken; de huidige deurbel en beldrukker worden dan uitgesloten.

Batterijen: (maat AA, penlite LR-6, 1,5V, 4x, uitgesloten)

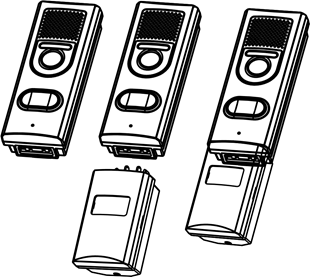

1. Verwijder de beschermkap door de kap los te wippen met een schroevendraaier onder de clip.


2. Verwijder de batterijklep door de 4 kleine schroeven los te draaien.

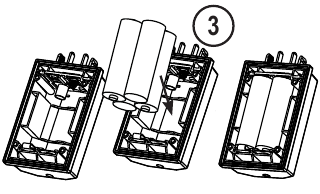

3. Plaats de batterijen en let op de + en -. Gebruik bij voorkeur Alkaline batterijen.


4. Plaats de batterijklep terug op de buitenunit, maak hem vast met de 4 kleine schroeven en plaats de beschermkap terug.


5. Klik het batterijvak in de onderkant van de buitenunit.

Adapter: (8~12V AC of DC, 1000mA, uitgesloten)

1. Verwijder de afdichtingskap door de 4 kleine schroeven los te draaien.
2. Sluit de 8-12V-adapter aan volgens de onderstaande afbeelding.


3. Maak de afdichtingskap weer vast op de buitenunit.


Strip eerst de isolatie ongeveer 1 cm.
U kunt de (+) en (-) aansluiting negeren. Duw de draad erin en zet hem vast.

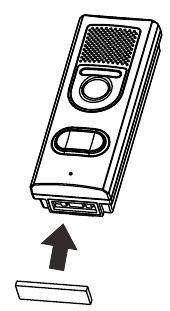

U kunt de aansluiting voor het batterijvak verbergen met het meegeleverde rubberen paneel met hechtstrip. Verwijder de beschermlaag van het rubberen paneel en plak het op de onderkant die de aansluitingen bedekt.

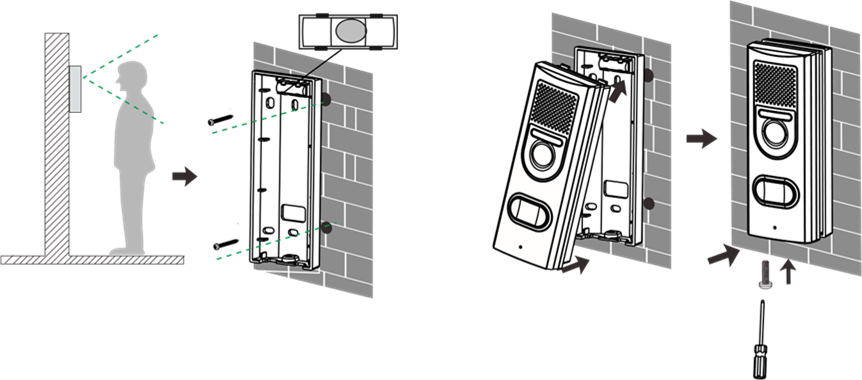

Montage:

1. Bepaal de installatiehoogte voor de buitenunit.
2. Houd de ophangbeugel tegen de muur op de gewenste hoogte en teken de boorgaten af.
3. Boor de gaten, plaats de pluggen en monteer de ophangbeugel. U kunt de beugel exact recht ophangen met behulp van de ingebouwde waterpas. Wanneer u een externe stroombron gebruikt, leidt u de draden door het gat aan de achterkant van de ophangbeugel en sluit u deze aan op de aansluitstrip.
4. Schuif nu eerst de bovenkant van de buitenunit in de ophangbeugel en duw vervolgens de onderkant in de beugel, volgens de onderstaande afbeelding.
5. Maak nu de buitenunit vast in de beugel met behulp van de meegeleverde schroef.

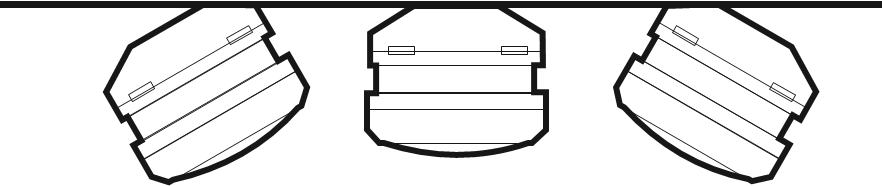

Als de camera onder een hoek naar links of rechts moet worden gericht, monteer dan eerst de muurbeugel onder een hoek op de muur en plaats vervolgens de rechte muurbeugel erop.

OVERZICHT

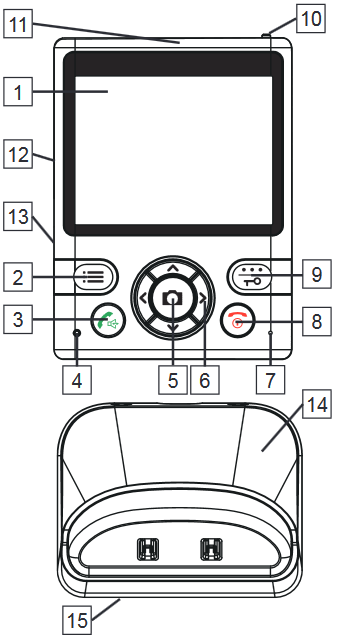

Binnenunit

1. Display
2. Linker soft-button
3. Talk-knop, om oproepen te beantwoorden
4. Laad-LED-indicatie
5. Handmatige snapshot, camerakeuzeknop
6. Richtingknoppen
7. Ingebouwde microfoon
8. Aan/uit-knop, Stop-knop, om oproepen te beëindigen
9. Rechter soft-button, om afbeeldingen weer te geven, om te ontgrendelen
10. Schakelaar om de externe antenne naar buiten te klikken voor een verbeterd bereik
11. Externe antenne
12. Ingebouwde luidspreker
13. Batterijvak
14. Oplader
15. Ingang adapterkabel

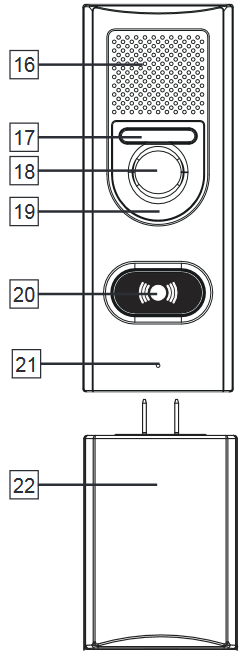

Buitenunit

16. Ingebouwde luidspreker
17. Nachtlampje
18. Ingebouwde camera
19. Fotocel
20. Belknop met ingebouwde verlichting
21. Ingebouwde microfoon
22. Afzonderlijk batterijvak

WERKING

In- en uitschakelen

Buitenunit:
Zodra de batterijen zijn geplaatst of de adapter is aangesloten, wordt de buitenunit ingeschakeld. De buitenunit kan niet worden uitgeschakeld.

Binnenunit:
Houd de knop 4 seconden ingedrukt om de binnenunit in te schakelen.
Houd de knop nogmaals 8 seconden ingedrukt om de binnenunit uit te schakelen.

Let op: de binnenunit wordt NIET automatisch uitgeschakeld wanneer deze in de oplader wordt geplaatst.

Wanneer er wordt aangebeld

Wanneer er op de drukknop wordt gedrukt, licht de drukknop op. Er klinkt een "ding dong"-geluid en het gezicht van de bezoeker wordt weergegeven op het display van de binnenunit.

• wanneer het omgevingslicht onvoldoende is, wordt de objectverlichting van de buitenunit ingeschakeld
• er wordt automatisch een foto van de bezoeker gemaakt en opgeslagen in het geheugen van de binnenunit
  • als u niets doet, wordt het gesprek automatisch beëindigd na ± 20 seconden
  • als u dit bezoek wilt negeren, drukt u op de knop; de afbeelding van de bezoeker verdwijnt van het scherm
  • als u met uw bezoeker wilt praten, kunt u op de knop drukken om het gesprek te accepteren

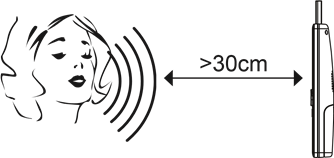

Na het accepteren van het gesprek (max. 1 minuut):

• U kunt met uw bezoeker praten via de ingebouwde microfoon en luidspreker in de binnenunit en in de buitenunit; houd er rekening mee dat u de binnenunit NIET tegen uw oor houdt zoals een gewone telefoonhoorn. Laat de binnenunit in de oplader staan terwijl u met uw bezoeker praat of houd de binnenunit in uw hand op ongeveer 30 cm van uw mond en spreek met een normaal stemvolume.


• het volume van de luidspreker van de binnenunit kan worden aangepast met de en knoppen (het volume van de luidspreker van de buitenunit is vast en kan niet worden gewijzigd).
• gebruik de en knoppen om de helderheid van het scherm in te stellen.
• er is al een foto gemaakt bij het aanbellen, maar u kunt ervoor kiezen om tijdens uw gesprek nog een foto van uw bezoeker te maken door op de knop te drukken.
• druk op de knop om het gesprek te verbreken (of wacht 2 minuten totdat het gesprek automatisch wordt verbroken)

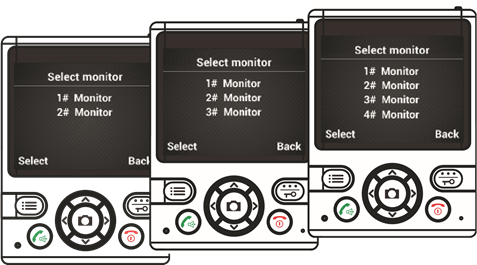

Wanneer er meerdere buitenunits zijn geregistreerd:
Wanneer er meerdere buitenunits zijn geregistreerd en iemand op de deurbel drukt, geeft het cameranummer X# in het bovenste deel van het scherm aan bij welke buitenunit uw bezoeker aanbelt.

Monitor: (zelf naar buiten kijken (alleen bij gebruik op externe stroom))

Ook als er niemand op de deurbel drukt, kunt u de camera nog steeds inschakelen en een foto maken.

• druk kort op de knop om de binnenunit vanuit de slaapstand in te schakelen
• houd de soft-knop 1 seconde ingedrukt om de monitorfunctie in te schakelen; het display wordt ingeschakeld om de omgeving voor de camera weer te geven
• u kunt luisteren via de luidspreker (terugpraten is alleen mogelijk na het indrukken van de knop)
• druk op de knop om een foto te maken
• druk op de knop om de verbinding te verbreken of wacht 5 minuten totdat de verbinding automatisch wordt verbroken

Wanneer er meerdere buitenunits zijn geregistreerd:
Wanneer er meerdere buitenunits zijn geregistreerd en u de knop 1 seconde ingedrukt houdt, moet u eerst de en knoppen gebruiken om de gewenste buitenunit te selecteren en vervolgens op de knop te drukken om te bevestigen.

Let op: als de buitenunit op batterijen werkt, is de monitorfunctie NIET beschikbaar.

INSTALLATIE

Via de menufunctie van de binnenunit kunt u de verschillende instellingen van de videodeurtelefoon beheren.

	Indicatie batterijcapaciteit
	Talk-back indicatie
	Indicatie tijdens zoomen
	Stroomindicatie, de intercom is aangesloten op vaste stroom
	Oproepsignaal verbroken
	Actieve camera
	RF-signaalsterkte

Volume

Behalve wanneer in gebruik, kunt u het volume aanpassen in het menu:

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Volume functie te selecteren
4. druk op de Select soft-button
5. gebruik de en knoppen om het volume in te stellen
6. druk 2x op de BACK soft-button om uw instellingen op te slaan en het menu te verlaten

Helderheid

Behalve wanneer in gebruik, kunt u de helderheid aanpassen in het menu:

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Helderheid functie te selecteren
4. druk op de Select soft-button
5. gebruik de en knoppen om de helderheid in te stellen
6. druk 2x op de BACK soft-button om uw instellingen op te slaan en het menu te verlaten

Tijd en datum

De foto van de bezoeker toont ook de tijd en datum. U kunt hier de tijd en datum instellen:

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Datum & Tijd functie te selecteren
4. druk op de Select soft-button
5. druk op de enknoppen om te schakelen tussen uren, minuten, dag en datum en gebruik de end knoppen om de instellingen te wijzigen
6. druk 2x op de BACK soft-button om uw instellingen op te slaan en het menu te verlaten

Toetstoon

Elke keer dat u op een knop drukt, wordt er een toetstoon weergegeven. U kunt deze toetstoon in- of uitschakelen:

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Toetstoon functie te selecteren
4. druk op deSelect soft-button
5. gebruik de en knoppen om te selecteren of u de toetstoon Aan of Uit wilt zetten
6. druk op de Select soft-button om uw instelling op te slaan en druk op de BACK knop om het menu te verlaten

Automatische snapshot:

Van elke bezoeker die op de deurbel drukt, wordt automatisch een foto gemaakt. U kunt deze functie uitschakelen of inschakelen of instellen op 1 foto/druk, 2 foto's/druk of 3 foto's/druk:

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Auto. snap set functie te selecteren.
4. druk op de Select soft-button
5. gebruik de en knoppen om de automatische snapshot in te stellen op Aan of Uit
6. druk op de Select soft-button om uw instelling op te slaan en druk op de BACK knop om het menu te verlaten

Foto's bekijken

Van elke bezoeker die op de deurbel drukt, wordt automatisch een foto gemaakt (de automatische snapshotfunctie moet ingeschakeld zijn). U kunt deze foto's als volgt bekijken:

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de REPLAY knop

OF

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Snap show functie te selecteren.
4. druk op de Select soft-button

Nu verschijnt de laatst gemaakte foto in het display.
De rode letter in het bovenste deel van het scherm geeft aan welke camera de foto heeft gemaakt.
De groene cijfers vertegenwoordigen het fotonummer.
Druk op de Del knop om een foto te verwijderen.
Druk op de BACK knop om de fotoviewer te verlaten.

Terugzetten naar fabrieksinstellingen

1. met de binnenunit in stand-by, drukt u eerst kort op de knop om de binnenunit te activeren
2. druk op de MENU soft-button
3. gebruik de en knoppen om de Default Set functie te selecteren.
4. druk op de Select soft-button en gebruik de en knoppen om te kiezen of u een fabriek reset wilt uitvoeren (Yes (Ja)) of niet (No (Nee))

Fabrieksinstellingen:
volume: niveau 5
helderheid: niveau 5
toetstoon: aan
automatische 1 snapshot: aan
foto geheugen: leeg

UITBREIDEN MET MEERDERE BUITENPOSTEN

Introductie

Er kunnen maximaal 4 buitenposten worden aangesloten op één binnenpost. Op deze manier kunt u meerdere ingangen van uw bedrijf of woning beveiligen (hoofdingang, personeelsingang, magazijn, tuinpoort en garage).
Extra buitenposten zijn verkrijgbaar via de serviceafdeling van Alecto via internet www.alecto.nl

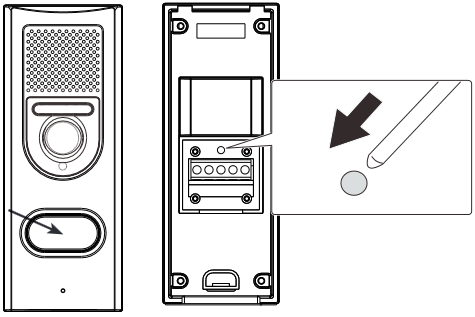

Extra buitenposten registreren

Voorbereiding voor registratie:

1. Plaats de batterijen in de binnenpost en laad ze op.
2. Plaats de batterijen in de buitenpost of sluit de adapter aan op de post.
3. Houd zowel de binnenpost als de buitenpost bij de hand.
4. Houd een kleine schroevendraaier of paperclip bij de hand.

Om te registreren:

1. terwijl de binnenpost in de stand-by modus staat, drukt u eerst kort op de knop om de binnenpost te activeren
2. druk op de MENU soft-button
3. gebruik de end knoppen om de functie Registreren te selecteren
4. druk 2x op de SELECT soft-button; in het onderste deel van het scherm verschijnt 'Searching...' (zoeken...).
5. druk 1x op de beldrukker van de buitenpost
6. houd nu de registerknop aan de achterkant van de buitenpost ingedrukt totdat de camerabelichting na enkele seconden begint te knipperen


7. de binnenpost en buitenpost zoeken nu naar elkaar; de registratie is succesvol zodra de binnenpost het beeld van de buitenpost toont; het nummer van de buitenpost wordt in het midden van het scherm bovenaan aangegeven

Maximaal 4 buitenposten.
De binnenpost is geschikt voor het registreren van 4 buitenposten. Zodra u een vijfde buitenpost probeert te registreren, verschijnt de waarschuwing "Register Full" (register vol).

Afmelden

U kunt ALLE buitenposten slechts in één keer afmelden. Daarna kunt u ervoor kiezen om een bepaalde buitenpost opnieuw te registreren.

1. Terwijl de binnenpost in stand-by modus staat, drukt u eerst kort op de knop om de binnenpost te activeren.
2. Houd nu tegelijkertijd de knop en de rechter knop ingedrukt en houd deze knoppen 5 seconden ingedrukt.
3. Na 5 seconden verschijnt het bericht 'Registration Cleared' (registratie gewist) en zijn alle buitenposten afgemeld.

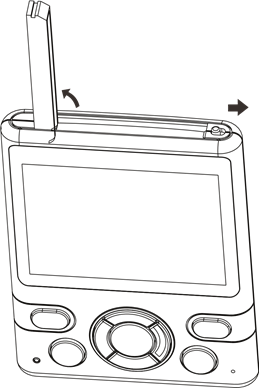

HET BEREIK VERGROTEN MET BEHULP VAN DE EXTERNE ANTENNE

De binnenpost is voorzien van een externe antenne. De antenne bevindt zich bovenop de binnenpost.

1. Duw de zilveren knop naar rechts.
2. De externe antenne springt eruit.
3. Draai de antenne totdat deze rechtop staat om de ontvangstgevoeligheid te verhogen.

FOTO'S

Introductie

• Van elke persoon die op de deurbel drukt, wordt automatisch een foto gemaakt.
• Deze foto wordt opgeslagen in het interne geheugen van de binnenpost, inclusief de tijd en datum van die foto.
• U kunt ook zelf foto's maken in de monitormodus.
• De foto's worden opgeslagen in het interne geheugen van de binnenpost en kunnen NIET worden gekopieerd of verplaatst.
• De binnenpost heeft een geheugencapaciteit voor 50 foto's.
• Via de menufunctie van de binnenpost kunt u de automatische snapshotfunctie voor bezoekers uitschakelen.
• De binnenpost heeft een geheugencapaciteit voor 50 foto's. Wanneer het geheugen vol is, overschrijft elke nieuwe foto de oudste foto in het geheugen. U kunt de foto's NIET exporteren.

Bekijken en verwijderen

1. terwijl de binnenpost in de stand-by modus staat, drukt u eerst kort op de knop om de binnenpost te activeren
2. druk op de Replay soft-button; de meest recente foto wordt weergegeven
3. gebruik de en knoppen om door de fotomap te bladeren
4. onder aan het scherm worden de tijd en datum van de snapshot weergegeven
5. in het bovenste midden van het scherm wordt het volgnummer van de foto weergegeven
6. druk op de linker DEL soft-button om de huidige foto te verwijderen, druk op de rechter YES button om te bevestigen of druk op de linker NO soft-button om te annuleren

Naast het gebruik van de Replay soft-button, kunt u ook foto's bekijken via het menu door de optie 'Snap Show' (snap show) te selecteren in het setup menu.

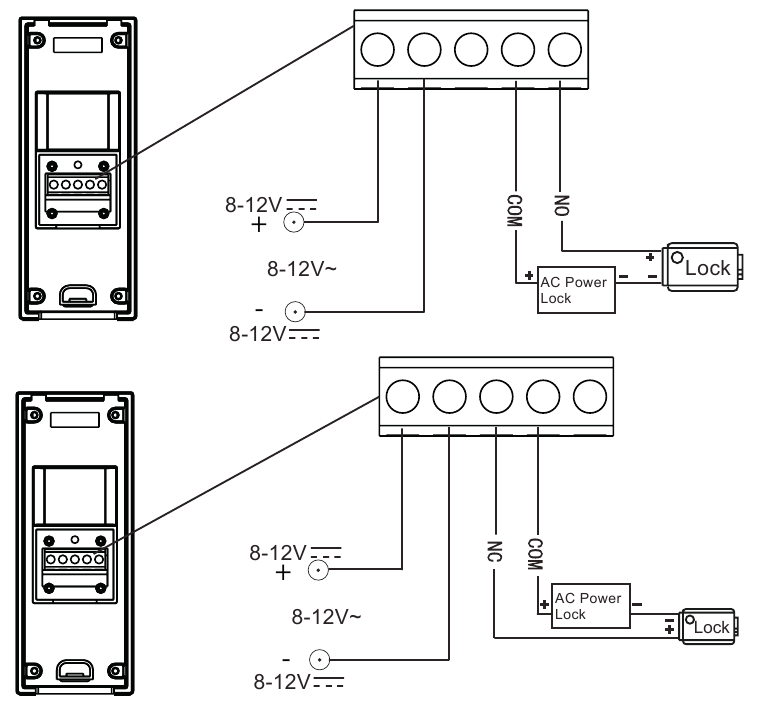

DEUROPENER

Introductie

De binnenpost is voorzien van een bedieningsfunctie om een automatisch elektrisch deurslot te openen. Deze functie is alleen beschikbaar als de talk-back functie () is geactiveerd en de buitenpost is aangesloten op een externe adapter. De buitenpost kan zowel NC (normaal gesloten) als NO (normaal geopend) deursloten bedienen.

Het deurslot bedienen

U kunt het deurslot als volgt activeren.

1. Wanneer u op de drukknop drukt, licht de drukknop op. Er klinkt een 'ding dong' belsignaal en het gezicht van uw bezoeker verschijnt in het scherm van de binnenpost.
2. Om met uw bezoeker te spreken, drukt u op de knop om het gesprek te accepteren.
3. Druk op de knop om het deurslot te activeren.
4. Uw bezoeker kan nu de deur openen en binnenkomen.

Deurslotaansluiting

Het deurslot kan worden aangesloten volgens de onderstaande afbeelding.

Duur deurschakelaar instellen

U kunt een tijd instellen voor hoe lang het deurslot kan worden geactiveerd.

1. Terwijl de binnenpost in stand-by modus staat, drukt u eerst kort op de knop om de binnenpost te activeren.
2. Houd nu tegelijkertijd de knop en de rechter knop ingedrukt en houd deze knoppen 5 seconden ingedrukt. "Unlock time" (ontgrendeltijd) verschijnt in het scherm.
3. Gebruik de en knoppen om de juiste buitenpost met deurslot te selecteren (1~4).
4. Druk op de of knop om de schakelduur in te stellen (1~25 sec.)


5. Druk nu op de Back soft-button; "OK" (ok) verschijnt ter bevestiging in het scherm.
6. Het scherm schakelt na 5 seconden automatisch uit.

SYSTEEMFOUT

Als u denkt dat er een fout in het systeem is opgetreden, verwijder dan de batterijen uit de binnenpost en de buitenpost. Wacht nu enkele minuten en plaats de batterijen terug. Als dit het probleem niet oplost, neem dan contact op met de serviceafdeling van Alecto via internet www.alecto.nl

TECHNISCHE SPECIFICATIES

Binnenunit

Buitenunit

Informatie Stroomadapter:
Naam en adres fabrikant: Something High Electric(Xiamen) Company Inc., Unit 1, 4F, No.903 Tonglong Second Road, Torch Hitech Zone, Xiangan Industrial District Xiamen, China.
Modelidentificatie: P6-060030EU
Ingangsspanning: 100-240VAC
Ingang AC frequentie: 50/60 Hz
Uitgangsspanning: 6.0V DC
Uitgangsstroom: 0.2 A
Uitgangsvermogen: 1.8 W
Gemiddelde actieve efficiëntie: 68.2 %
Efficiëntie bij lage belasting van 10%: -
Stroomverbruik zonder belasting: 0.1 W

VERKLARING VAN CONFORMITEIT

Deze apparatuur voldoet aan de essentiële eisen en bepalingen zoals beschreven in de Europese Richtlijn 2014/53/EU.
De verklaring van conformiteit is beschikbaar op: http://DOC.hesdo.com/ADI-250-DOC.pdf

Referenties

• Alecto.nl | alectonl
• http://doc.hesdo.com/ADI-250-DOC.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alecto ADI-250 - Draadloos videodeurtelefoonsysteem handleiding

Beschikbare talen
