Universele afstandsbediening UR4U-MDVR2 handleiding

Inleiding

Deze afstandsbediening is ontworpen om alle digitale settopboxen van Motorola en Scientific Atlanta (inclusief HD en DVR) te bedienen, plus de meeste tv's, videorecorders, dvd's en AUDIO-apparatuur die op de markt zijn, zoals hieronder weergegeven.

CABLE : Kabelconverters
TV : Televisies
DVD : dvd's, tv/dvd's, videorecorders en tv/videorecorders
AUX : Audio-ontvangers en DVR's, enz.

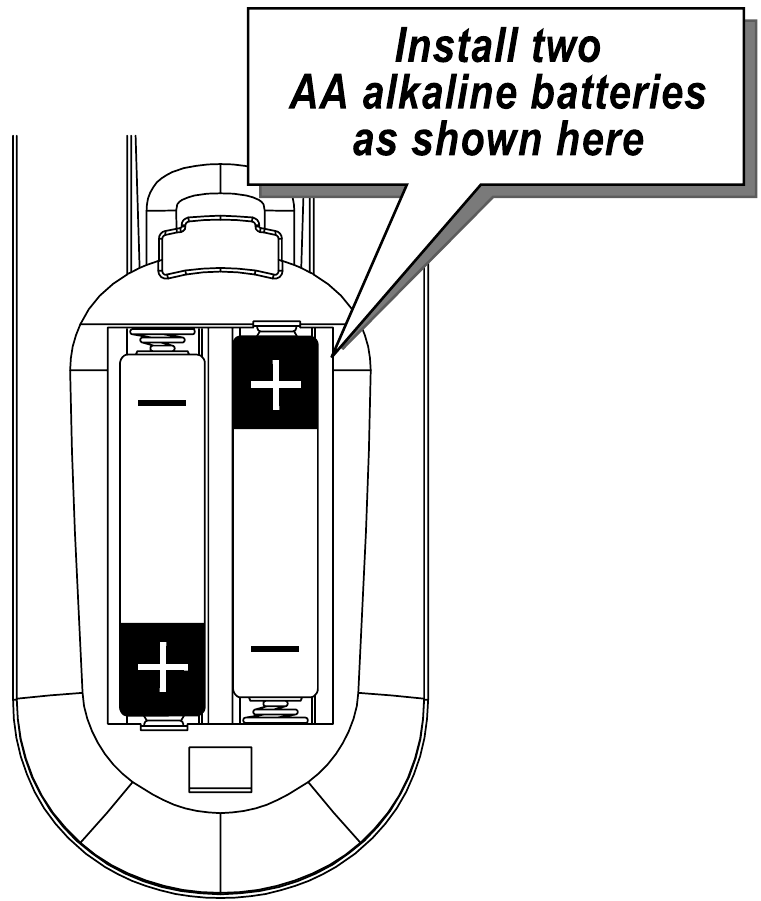

Batterijen vervangen

Voordat u deze afstandsbediening programmeert of bedient, moet u eerst twee nieuwe AA-alkalinebatterijen plaatsen.

STAP 1 Verwijder de batterijvakdeksel aan de achterkant van uw afstandsbediening.

STAP 2 Controleer de batterijpolariteit zorgvuldig en plaats de batterijen zoals weergegeven in de onderstaande afbeelding.

STAP 3 Plaats de batterijvakdeksel terug.

Werkwijzen

STANDAARDSTATUS:
Standaardcomponent: CABLE
Standaardkanaal: CABLE-kanaal +/- en nummers werken via de CABLE-box.

U hebt de optie om kanaal +/en nummers via de tv, videorecorder of dvd te bedienen.

Standaardvolume: CABLE-volume +/- en dempen werken via de tv. U hebt de optie om het volume te regelen via de kabelbox, videorecorder of dvd.

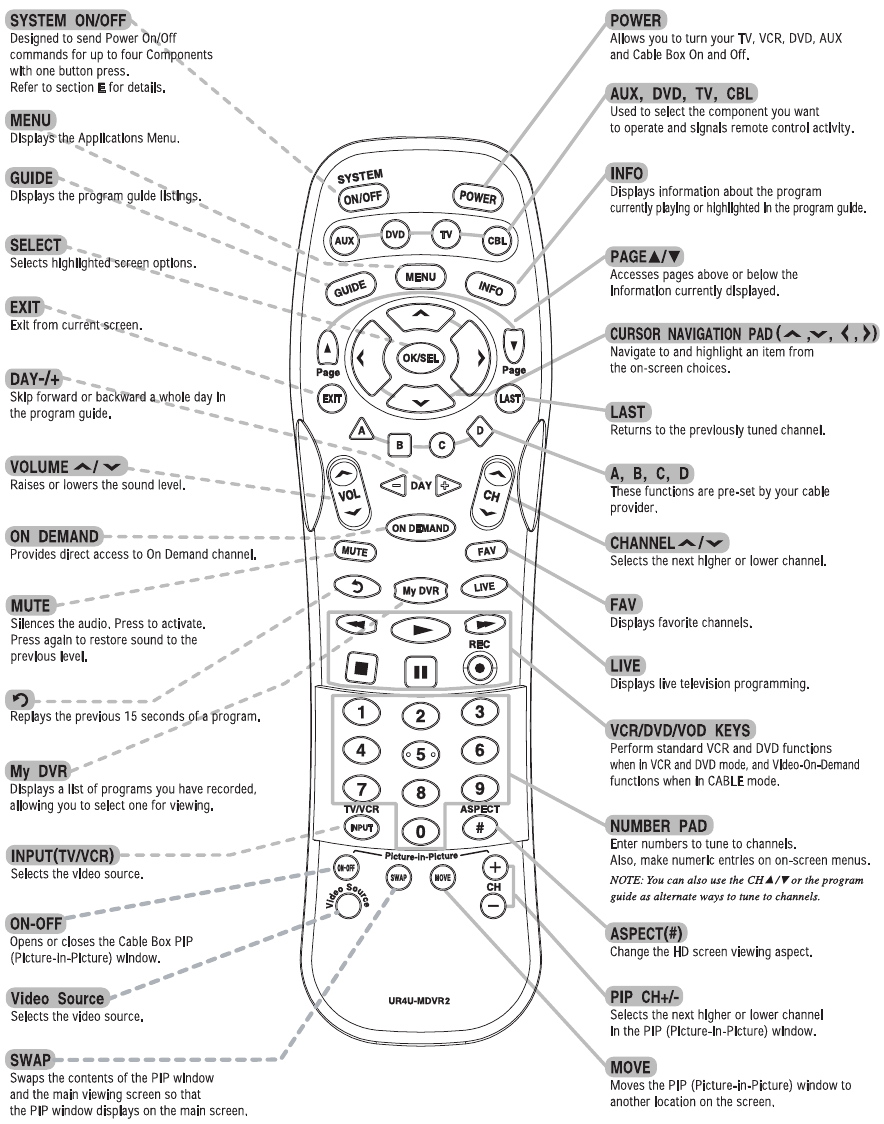

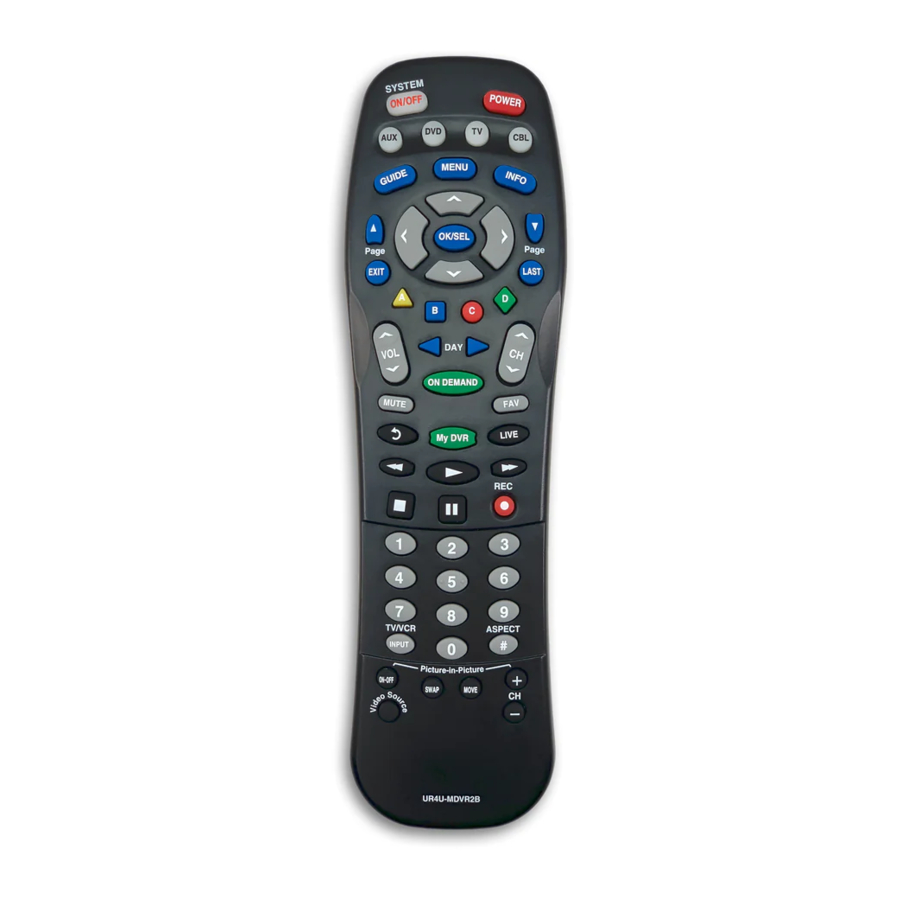

Knopfuncties

De afstandsbediening programmeren

Er zijn twee manieren waarop u uw afstandsbediening kunt programmeren:

* De voorgeprogrammeerde rogra 3-cijferige codemethode
* De automatisch zoekmethode

Met de voorgeprogrammeerde codemethode kunt u alle knoppen in één keer instellen door 3-cijferige codenummers in te voeren die overeenkomen met de fabrikant/het merk van een bepaalde component, dus het is de snelste en gemakkelijkste van de twee methoden. (Codetabellen staan op de achterkant van dit instructieblad.) De automatisch zoekmethode scant alle codes in de afstandsbediening, één voor één.

BELANGRIJKE INSTALLATIE-OPMERKINGEN:
Dit heeft betrekking op alle programmeerstappen. Wanneer u zich in de installatiemodus in elke component bevindt, gaat er een component-LED 30 seconden branden. Als u niet binnen 30 seconden op een knop drukt, gaat het LED-lampje uit en verlaat u de installatiemodus en moet u opnieuw beginnen. Programmeer bij het programmeren van een combo-apparaat eerst als videorecorder of dvd.

Voorgeprogrammeerde 3-cijferige codemethode

STAP 1 Schakel de component in die u wilt programmeren (tv, videorecorder, dvd of AUX).

STAP 2 Druk tegelijkertijd 3 seconden op de [COMPONENT]-knop (TV, DVD of AUX) die moet worden geprogrammeerd en de [OK/SEL]-knop. De component-LED gaat 30 seconden branden om aan te geven dat het apparaat klaar is om te worden geprogrammeerd.

STAP 3 Richt de afstandsbediening op de component en voer het 3-cijferige codenummer in dat aan uw merk is toegewezen.

*Opmerking: Als het 3-cijferige codenummer dat u zojuist hebt ingevoerd correct is, wordt de component uitgeschakeld. Als deze niet is uitgeschakeld, blijft u codenummers invoeren die voor dat merk worden vermeld totdat de component wordt uitgeschakeld.

STAP 4 Nadat u het juiste codenummer hebt ingevoerd en de component is uitgeschakeld, drukt u op de [POWER]-knop om de component weer in te schakelen. Nu is het tijd om de VOLUME- en MUTE-knoppen voor de tv (of de PLAY- en STOP-knoppen voor videorecorder en dvd) te testen om er zeker van te zijn dat ze allemaal werken. Als een van de functies niet naar behoren werkt, herhaalt u vanaf STAP 3 met behulp van het volgende 3-cijferige codenummer dat voor dat merk wordt vermeld.

STAP 5 Nadat u de juiste 3-cijferige code hebt gevonden, slaat u deze op door nogmaals op dezelfde [COMPONENT]-knop te drukken. Het component-LED-lampje knippert twee keer om te bevestigen dat de code is opgeslagen.

Programmeer nu de rest van uw componenten door STAPPEN 1-5 te herhalen.

*Opmerking: Als de voorgeprogrammeerde methode niet heeft gewerkt, of als de codetabellen uw componentmerk niet vermelden, gebruikt u de automatisch zoekmethode zoals uitgelegd.

Automatisch zoekmethode

STAP 1 Schakel de component in die u wilt programmeren (tv, videorecorder, dvd of AUX).

STAP 2 Druk tegelijkertijd 3 seconden op de [COMPONENT]-knop (TV, DVD of AUX) die moet worden geprogrammeerd en de [OK/SEL]-knop. De component-LED gaat 30 seconden branden om aan te geven dat het apparaat klaar is om te worden geprogrammeerd.

STAP 3 Richt de afstandsbediening richting de component en druk op de [CH]- of [CH]-knop één stap tegelijk of houd deze ingedrukt. De afstandsbediening zendt een reeks AAN/UIT-opdrachten uit. Laat de [CH]- of [CH]-knop los zodra de component wordt uitgeschakeld.

STAP 4 Testfuncties. (Hetzelfde als voor de 3-cijferige codeprogrammeermethode). Als een van de functies niet naar behoren werkt, herhaalt u vanaf STAP 3 met behulp van de [CH ]- of [CH]-knoppen om de juiste code te vinden.

STAP 5 Sla de code op. (Hetzelfde als voor de 3-cijferige codeprogrammeermethode).

Herhaal nu de automatisch zoekmethode voor de componenten die u eerder niet kon programmeren met de voorgeprogrammeerde methode.

Het installatiecodenummer van een componentknop vinden

Als u de automatisch zoekmethode hebt gebruikt om een component te programmeren, weet u mogelijk niet wat het juiste codenummer is. Hier is een manier om het codenummer te identificeren, zodat u het kunt opslaan voor toekomstig gebruik.

STAP 1 Druk tegelijkertijd 3 seconden op de [COMPONENT]-knop (TV, DVD of AUX) die u wilt verifiëren en de [OK/SEL]-knop. De component-LED gaat 30 seconden branden.

STAP 2 Druk op de [INFO]-knop en tel hoe vaak het component-LED-lampje knippert. Dit nummer geeft het eerste cijfer van de code aan, gevolgd door het tweede en derde, elk gescheiden door een pauze van één seconde wanneer de LED wordt uitgeschakeld.

*Opmerking: 10 keer knipperen vertegenwoordigt het nummer nul.

Voorbeeld: Eén keer knipperen, (pauze), acht keer knipperen, (pauze) en drie keer knipperen, geeft codenummer 183 aan.

AUX-functie: een 4^e component programmeren

U kunt profiteren van de AUX-functie om een 4^e component te programmeren, zoals een tweede tv, videorecorder, dvd- of audiocomponent.

STAP 1 Schakel de 4^e component in die u wilt programmeren (tv, videorecorder, dvd of audio).

STAP 2 Druk tegelijkertijd 3 seconden op de [AUX]-knop en de [OK/SEL]-knop. De [AUX]-component-LED gaat 30 seconden branden.

STAP 3 Druk op de [COMPONENT]-knop die u wilt instellen. Richt de afstandsbediening op de component en voer het 3-cijferige codenummer in dat aan uw merk is toegewezen.

*Opmerking: Als het 3-cijferige codenummer dat u zojuist hebt ingevoerd het juiste nummer is, wordt de component uitgeschakeld. Als deze niet is uitgeschakeld, blijft u codenummers invoeren die voor dat merk worden vermeld totdat de component wordt uitgeschakeld

STAP 4 Testfuncties. (Hetzelfde als voor de 3-cijferige codeprogrammeermethode). Als een van de functies niet naar behoren werkt, moet u een nieuwe code vinden.

STAP 5 Nadat u de juiste 3-cijferige code hebt gevonden, slaat u deze op door nogmaals op de [AUX]-knop te drukken. Het component-LED-lampje knippert twee keer om te bevestigen dat de code is opgeslagen. Wanneer u nu op de AUX-knop drukt, werken alle knoppen met die 4^e component.

De systeem aan/uit-knop programmeren

Hiermee kunt u de systeem aan/uit-knop programmeren, zodat deze met één druk op de knop maximaal vier aan/uit-opdrachten kan verzenden.

STAP 1 Druk op de [CBL]-knop.

STAP 2 Druk tegelijkertijd 3 seconden op de [SYSTEM ON/OFF]-knop en de [OK/SEL]-knop. De [CBL]-component-LED gaat 30 seconden branden.

STAP 3 Druk op de eerste [COMPONENT]-knop die u wilt opslaan in de [SYSTEM ON/OFF]-knop en vervolgens op de [POWER]-knop. Herhaal dit voor andere componenten totdat u alle gewenste stroomopdrachten hebt opgeslagen in de [SYSTEM ON/OFF]-knop.

STAP 4 Druk op de [CH+]-knop om de opgeslagen stroomopdrachten op te slaan. De [CBL]-knop knippert twee keer om te bevestigen dat de opdrachten zijn opgeslagen.

Kanaalbediening programmeren

U kunt de kanaalbediening (kanaal omhoog, kanaal omlaag, laatste en nummers) van de ene component programmeren om in een andere componentmodus te werken. De standaardinstellingen voor kanaalbediening op de afstandsbediening zijn als volgt:

CBL :CBL
T V :CBL
DVD :DVD
AUX :AUX

Als u de tv-kanaalbediening in de tv-modus wilt bedienen, gebruikt u de volgende stappen.

STAP 1 Druk tegelijkertijd 3 seconden op de [TV]-knop en de [OK/SEL]-knop. De [TV]-component-LED gaat 30 seconden branden.

STAP 2 Druk op de [VOL -]-knop.

STAP 3 Druk nogmaals op de [TV]-knop.
De component-LED knippert twee keer om de programmering te bevestigen.

Om terug te keren naar de oorspronkelijke staat:
Als u de CABLE-kanaalbediening in de tv-modus wilt herstellen, herhaalt u de bovenstaande stappen, maar drukt u in STAP 3 op [CBL].

Volumebediening programmeren

U kunt de volumebediening (volume omhoog, volume omlaag en dempen) van de ene component programmeren om in een andere componentmodus te werken. De standaardinstellingen voor volumebediening op de afstandsbediening zijn als volgt:

CBL :TV
T V :TV
DVD :TV
AUX :AUX

Als u de CBL-volumebediening in de CBL-modus wilt bedienen, gebruikt u de volgende stappen.

STAP 1 Druk tegelijkertijd 3 seconden op de [CBL]-knop en de [OK/SEL]-knop. De [CBL]-component-LED gaat 30 seconden branden.

STAP 2 Druk op de [VOL +]-knop.

STAP 3 Druk op de [CBL]-knop.
De component-LED knippert twee keer om de programmering te bevestigen.

Om terug te keren naar de oorspronkelijke staat:
Als u de tv-volumebediening in de CBL-modus wilt herstellen, herhaalt u de bovenstaande stappen, maar drukt u in STAP 3 op [TV].

Een favoriet kanaal programmeren

Zie het menu Handleiding op het scherm.

Waarschuwing voor bijna lege batterij

Wanneer de batterijen bijna leeg zijn en moeten worden vervangen door nieuwe batterijen, knipperen de component-LED-lampjes 2 keer achter elkaar wanneer er op een [POWER]-knop wordt gedrukt om de apparatuur in te schakelen.

Geheugenvergrendelingssysteem

Deze afstandsbediening is ontworpen om het geprogrammeerde geheugen 10 jaar te bewaren, zelfs nadat de batterijen uit de afstandsbediening zijn verwijderd.

Uw componentinstallatiecodes registreren

Installatiecodenummer tv:

Installatiecodenummer dvd:

Installatiecodenummer AUX:

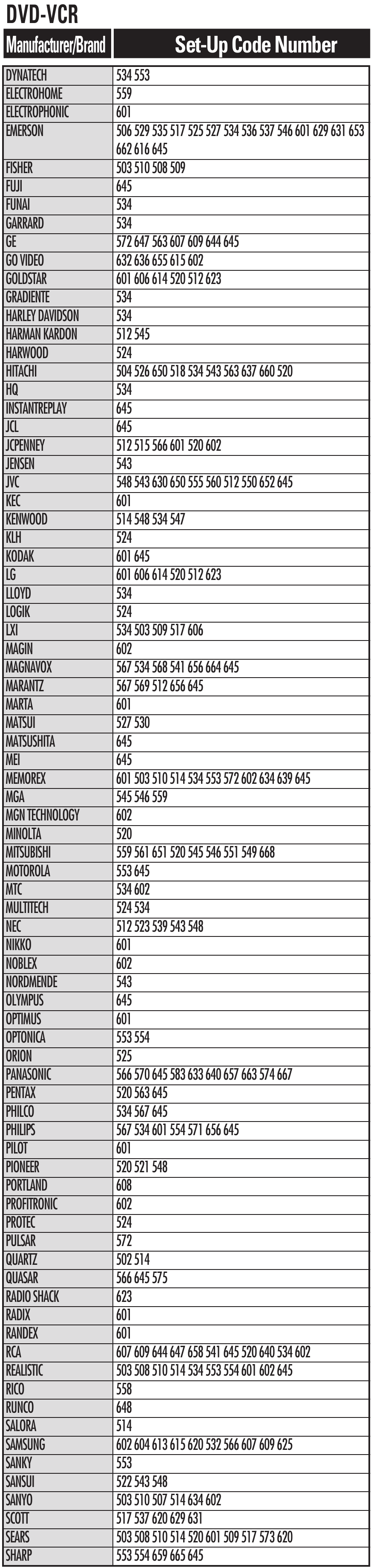

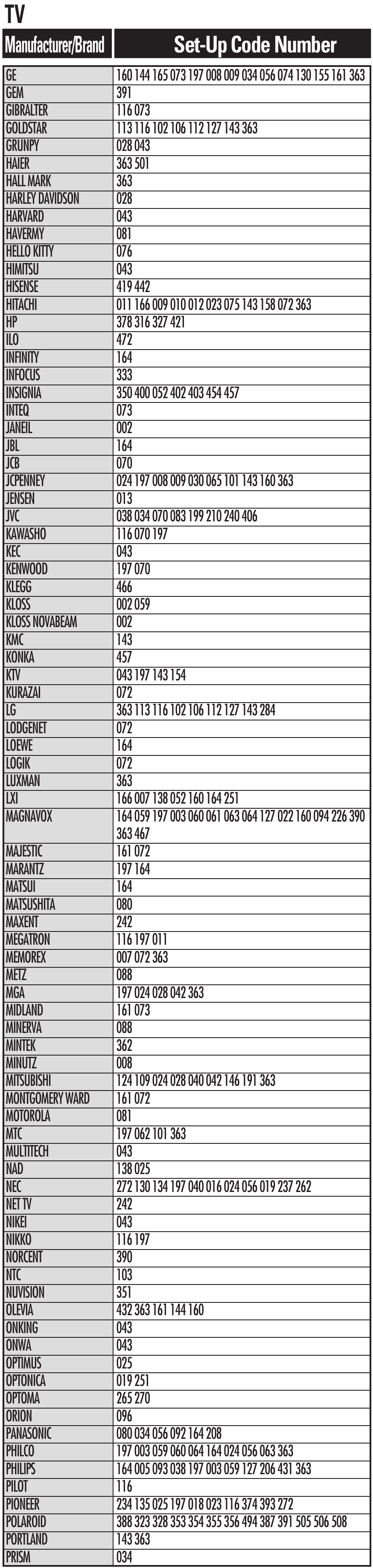

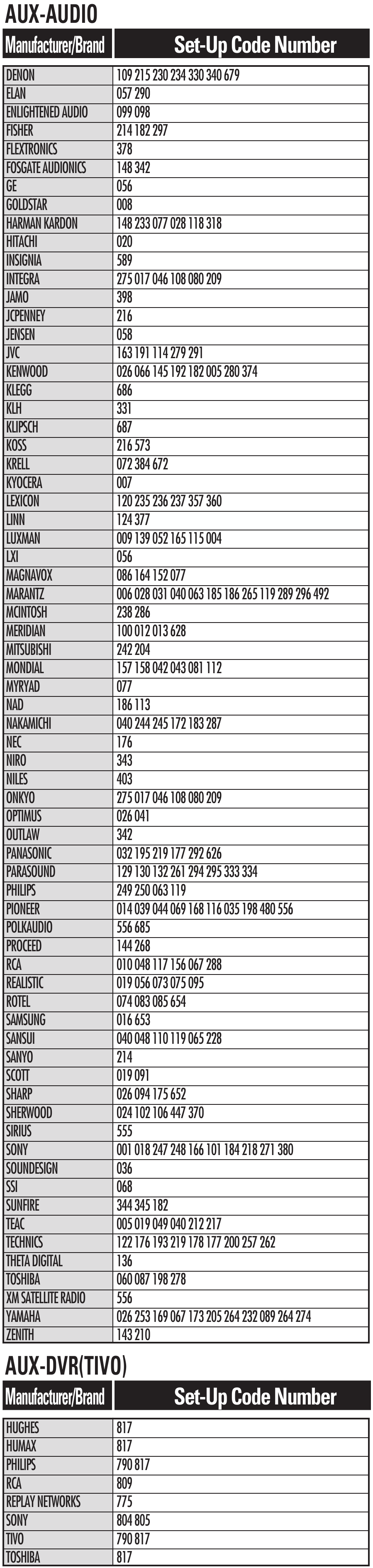

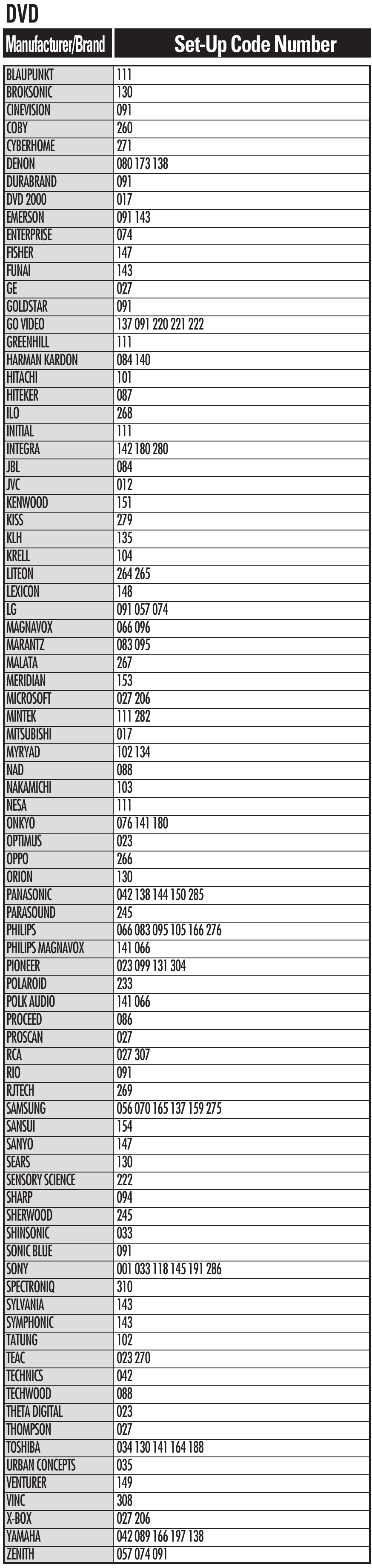

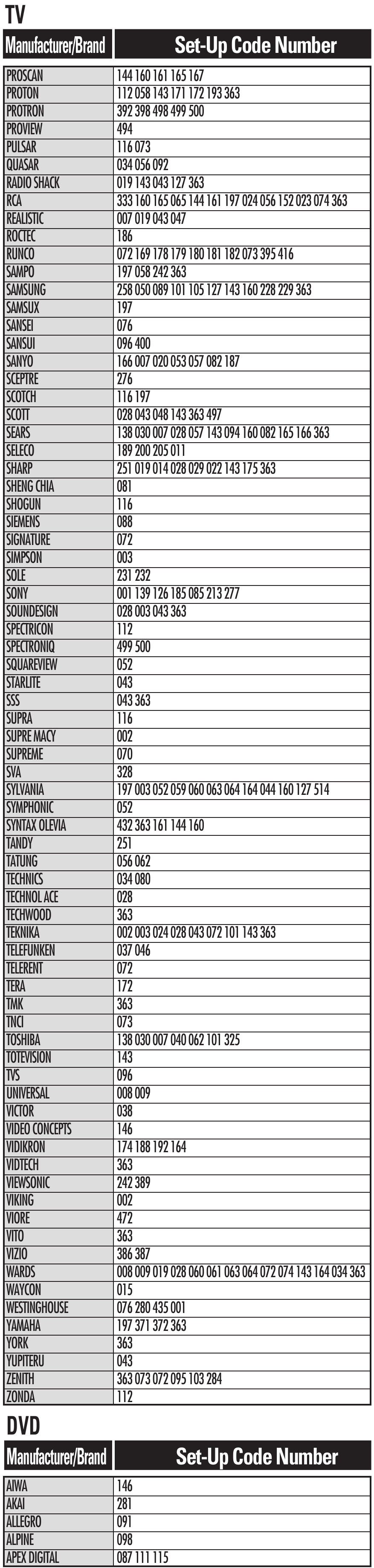

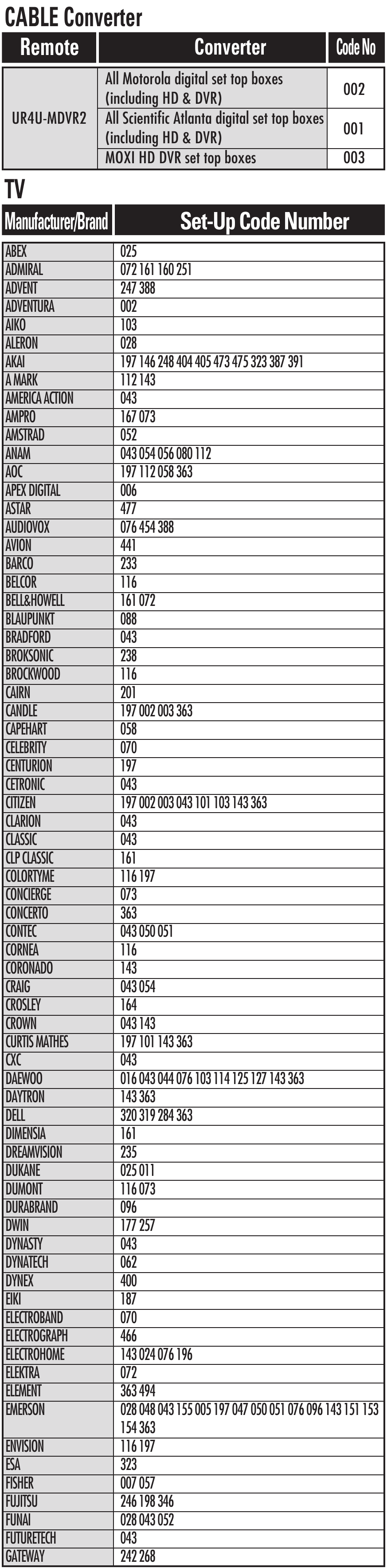

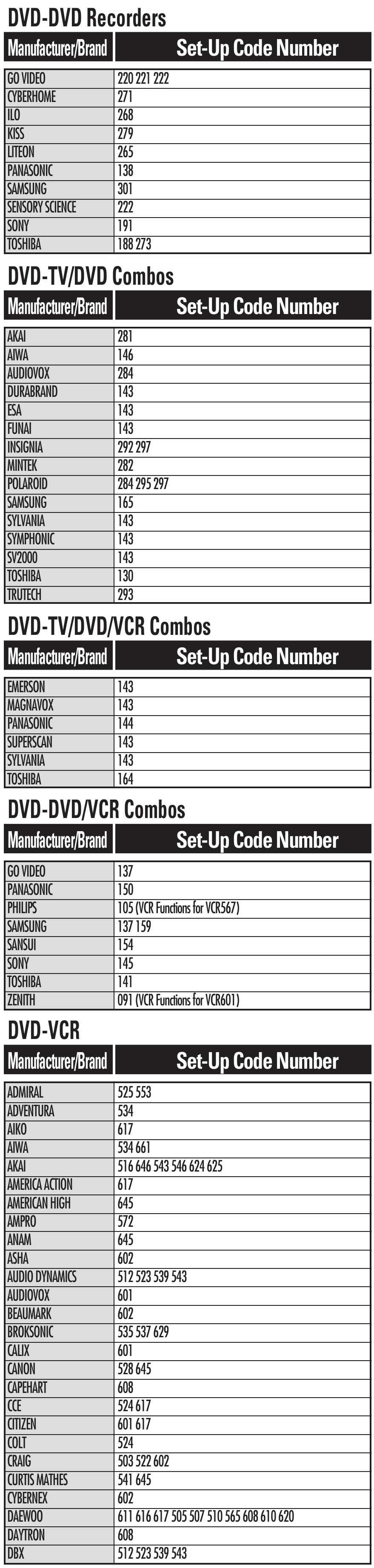

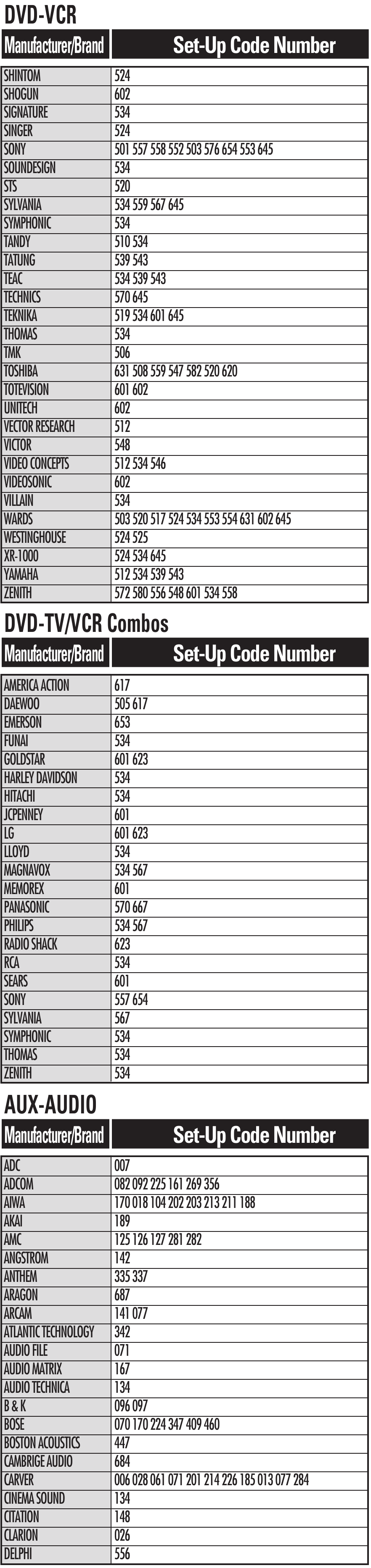

Installatiecodetabellen

Universal Remote Control, Inc.
www.universalremote.com
