ELRO C901 - CCTV Systeem Handleiding

INTRODUCTIE

Met deze draadloze camera kunt u eenvoudig objecten, ingangen en terreinen zowel binnen als buiten beveiligen. De camera zendt het signaal draadloos naar een ontvanger, die in de buurt van een TV, monitor of DVR wordt geplaatst. De beelden en geluiden van de camera kunnen op deze manier eenvoudig worden bekeken en opgenomen. De camera biedt nachtzicht door ingebouwde LEDs.

COMPONENTEN

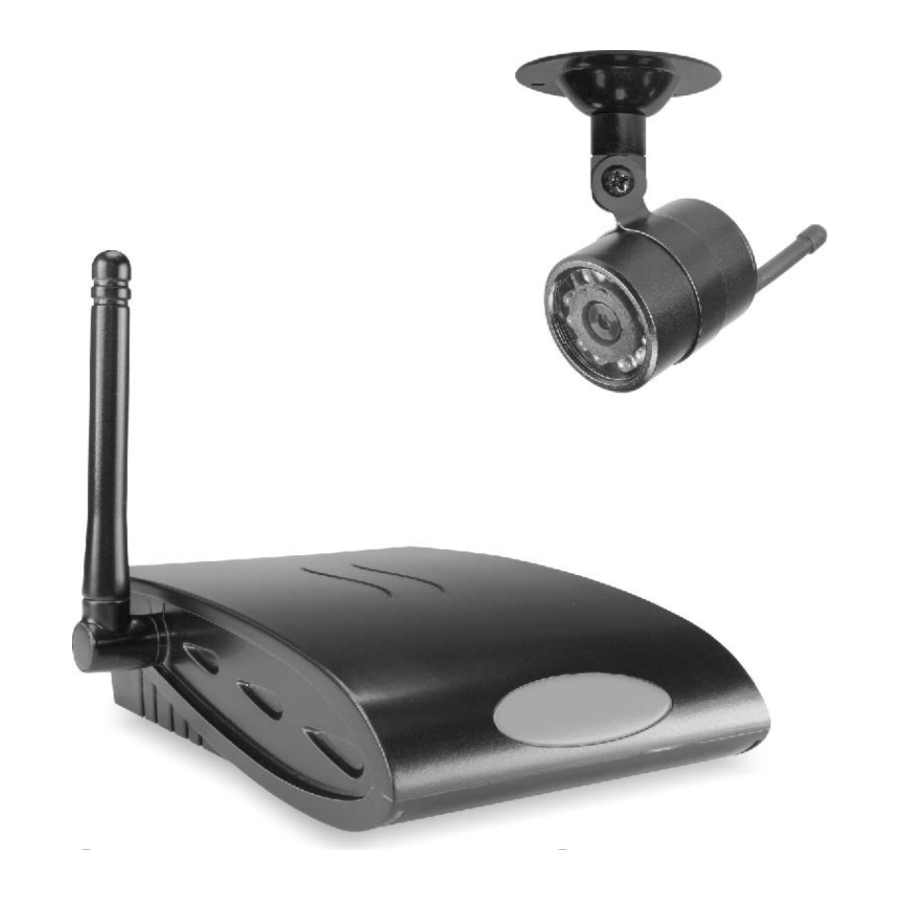

1. kleurencamera
2. 3-kanaals ontvanger
3. AV cinch aansluitkabel
4. AV cinch / scart adapter
5. camera adapter
6. ontvanger adapter

APPARAAT

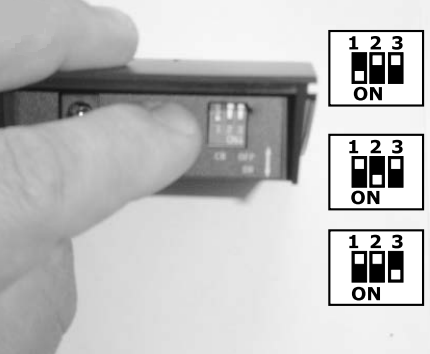

• Gebruik een tandenstoker om de gewenste huiscode in te stellen, zorg ervoor dat u 1 dipswitch op ON (AAN) houdt!

• Vervang het afdichtrubber.

• Installeer de camera (a) op de gewenste plaats met 3 schroeven, buiten bij voorkeur op een onbeschutte plek.

• Sluit de adapter (e) aan.

• Wanneer de adapter buiten wordt geplaatst, gebruik dan tape om hem af te dichten.

• Zet de draad vast en steek de adapter in een stopcontact (binnen).
• Door de camera te draaien kan het beeld correct op het scherm worden geplaatst.


ONTVANGER

• Selecteer het juiste kanaal (dezelfde code als op de camera). Een LED op het display geeft aan welk kanaal wordt ontvangen.
  (ch1: links, ch2: midden, ch3: rechts).

• Plaats de box (b) in de buurt van een TV, video of DVR.

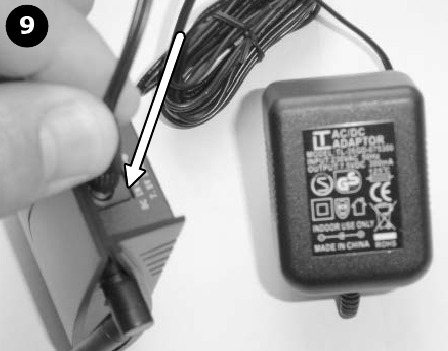

• Sluit de adapter (f) aan op de ontvanger.

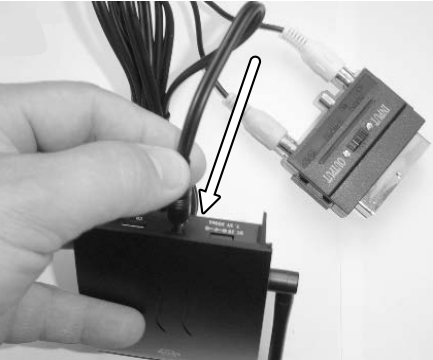

• Gebruik de AV-kabel (c) om de video- en audio-uitgang aan te sluiten op de vrije AV-ingang van de TV, video of DVR. Gebruik indien nodig de AV/scart adapter (d).


GEBRUIK

• Schakel de TV, video of DVR naar de juiste AV-ingang en het beeld zal zichtbaar zijn.
• In geval van slechte ontvangst, probeer een ander kanaal of verplaats de ontvanger elders.
• In het geval van meerdere camera's (van verschillende sets) kan de ontvanger automatisch schakelen, geef elke camera een eigen kanaal. Zet dan 2 of 3 dipswitches op de ontvanger op ON (AAN) en de ontvanger zal nu elke camera 5 seconden laten zien.

TIPS

• Zorg ervoor dat uw lichtbronnen niet rechtstreeks in de cameralens schijnen.
• Plaats de ontvanger niet direct op of in de buurt van uw TV, VCR of DVR voor een betere ontvangst.
• Een luide toon informeert u dat het volume van de TV te hoog is ingesteld.
• Gebruik een Scart splitter als er geen extra Scart-ingang beschikbaar is.

SPECIFICATIES
