Zubr V1 - Handleiding digitale voltmeter
Doel
Lees dit document aandachtig door voordat u de digitale voltmeter installeert en gebruikt. Dit helpt mogelijke gevaren, fouten en misverstanden te voorkomen.

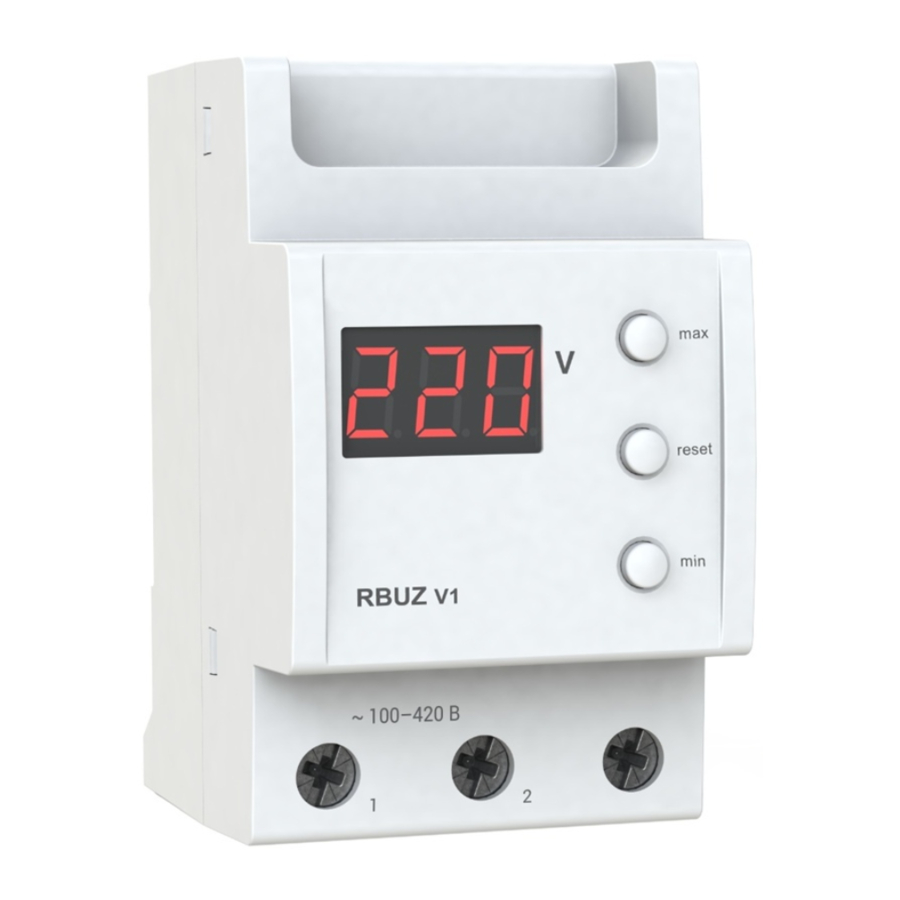

De digitale voltmeter V1 is ontworpen om de spanning van een enkelfasig circuit te bewaken en om de maximale en minimale bedrijfsspanning in het niet-vluchtige geheugen op te slaan.
LET OP! Het is verboden om de V1 te gebruiken met bronnen met een gemodificeerde sinusgolf of ononderbroken stroomvoorzieningen met een andere uitgangsspanning dan een sinusgolf. Langdurig gebruik (meer dan 5 minuten) van dergelijke spanningsbronnen kan de voltmeter beschadigen en leiden tot reparatie die niet onder de garantie valt.
Technische gegevens
| № | Parameters | Waarde |
| 1 | Voedingsspanning | niet minder dan 100 V niet meer dan 420 V |
| 2 | Gewicht apparaat | 0,14 kg ±10% |
| 3 | Totale afmetingen | 70 × 85 × 53 mm |
| 4 | Aansluiting | niet meer dan 16 mm2 |
| 5 | IP volgens GOST 14254 | IP20 |
Leveringspakket
| Digitale voltmeter ZUBR V1 | 1 stuk |
| Garantiecertificaat en -kaart | 1 stuk |
| Technische paspoort, handleiding | 1 stuk |
| Verzenddoos | 1 stuk |
Aansluitschema
Spanning voor meting en voeding (100-420 V, 50 Hz) wordt aangelegd op klemmen 1 en 2.

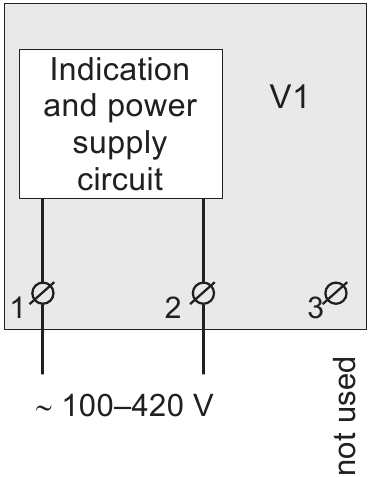

Het vereenvoudigde interne circuit en aansluitschema
Installatie
Het apparaat is bedoeld voor installatie in woningen. Het risico op vocht in de installatieplaats moet minimaal zijn. Bij installatie in de badkamer, toilet, keuken, zwembad moet het apparaat zich in een omhulsel bevinden met een beschermingsgraad van niet minder dan IP55 volgens GOST 14254 (gedeeltelijke bescherming tegen stof en waterdicht in elke richting).
De omgevingstemperatuur tijdens de installatie moet tussen –5...+45 °С liggen.
Het apparaat wordt geïnstalleerd in een speciale doos, die een eenvoudige installatie en bediening mogelijk maakt.
De kast moet zijn uitgerust met een standaard montagerail van 35 mm breed (DIN-rail). Het apparaat neemt in de breedte drie standaard modules van 18 mm in.
De hoogte van het apparaat moet tussen 0,5...1,7 m van de vloer liggen.
Om uw apparaat aan te sluiten:
- bevestig het apparaat op de montagerail (DIN);
- neem een draad;
- maak de verbinding volgens het paspoort.
De klemmen van het apparaat zijn ontworpen voor een draaddoorsnede tot 16 mm2. Om de mechanische belasting op de klemmen te verminderen, is het wenselijk om zachte draad te gebruiken. Maak de uiteinden van de draden 10 ±0,5 mm schoon. Als het uiteinde langer is, kan dit een kortsluiting veroorzaken, en als het kort is — een onbetrouwbare verbinding. Gebruik de kabelogen. Draai de schroeven van de klemmen los en steek het getipte uiteinde van de draad in de klem. Draai de klem vast met een afgeleid gemiddelde van 2,4 Н·m. Een lage vastheid kan leiden tot laag contact en oververhitting van klemmen en draden en een te hoge vastheid — beschadiging van klemmen en draden. Draden die zijn uitgerekt in klemmen met een schroevendraaier met een schachtbreedte van niet meer dan 6 mm. Een schroef met een schachtbreedte van meer dan 6 mm kan mechanische schade aan de klemmen veroorzaken. Dit kan leiden tot verlies van garantie.
Gebruik
Inschakelen
Wanneer de voltmeter wordt ingeschakeld, begint deze onmiddellijk de waarde van de netspanning te meten en weer te geven.
Maximale spanning

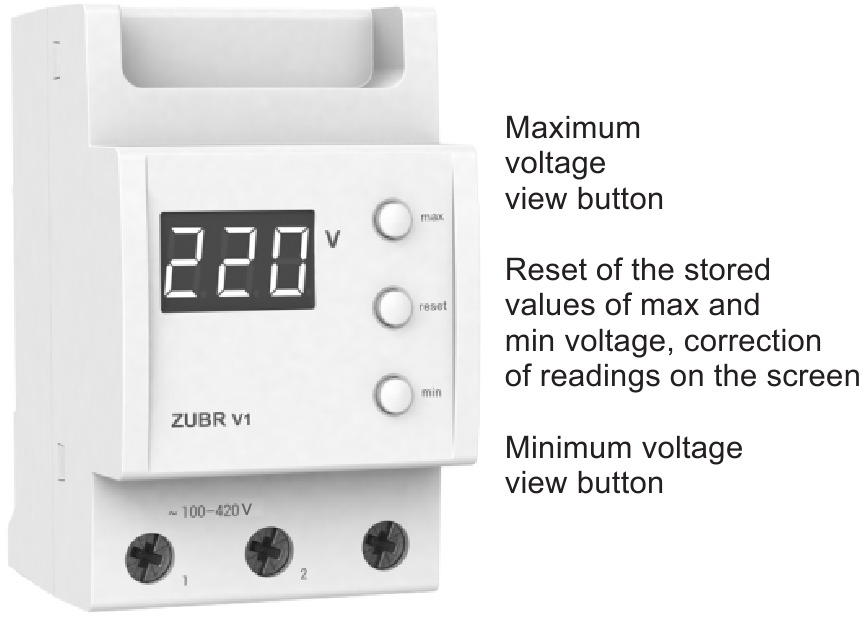

Om de maximale spanning te bekijken, drukt u op de bovenste knop. De opgeslagen maximale spanning wordt op het scherm weergegeven met een punt in het meest rechtse cijfer.
Vijf seconden na de laatste keer dat op de knoppen is gedrukt, keert de voltmeter terug naar het weergeven van de netspanning.
Minimale spanning
Om de minimale spanning te bekijken, drukt u op de bovenste knop. De opgeslagen minimale spanning wordt op het scherm weergegeven met een punt in het meest rechtse cijfer.
Vijf seconden na de laatste keer dat op de knoppen is gedrukt, keert de voltmeter terug naar het weergeven van de netspanning.
De opgeslagen maximale en minimale spanning resetten
Een korte druk op de middelste knop toont «rSt» (rSt) op het scherm.
Wanneer de knop wordt losgelaten, wist de voltmeter alle opgeslagen spanningswaarden uit het geheugen. Drie seconden na de laatste keer dat op de knoppen is gedrukt, keert de voltmeter terug naar het weergeven van de netspanning.
Correctie van indicaties op het scherm (herkalibratie)
Als u denkt dat de meetwaarden van de voltmeter V1 en uw referentieapparaat verschillen, kunnen de meetwaarden worden gekalibreerd.
Om dit te doen, gaat u naar het correctiemenu door de middelste knop 6 seconden ingedrukt te houden totdat «Cor» (Cor) op het scherm verschijnt. Nadat u de knop hebt losgelaten, ziet u een knipperende correctiewaarde, die kan worden gewijzigd met de Max-knop om de waarde te verhogen of met Min om de waarde te verlagen.
Het variatiebereik komt overeen met ±20 V. Vijf seconden na de laatste keer drukken keert de voltmeter terug naar het weergeven van de netspanning met de gemaakte aanpassing.
Firmwareversie bekijken
Om de firmwareversie te bekijken, houdt u de middelste knop 12 seconden ingedrukt.
MOGELIJKE PROBLEMEN, OORZAKEN EN MANIEREN OM ZE TE OVERWINNEN
Wanneer ingeschakeld, licht het scherm niet op
Mogelijke oorzaak: Geen voedingsspanning op klemmen 1 en 2.
Het is noodzakelijk om: Zorg voor de aanwezigheid van voedingsspanning.
Veiligheidsinstructies
Lees deze instructies zorgvuldig en word er vertrouwd mee.
De aansluiting van het apparaat moet worden uitgevoerd door een gekwalificeerde elektricien.
Schakel vóór de installatie (demontage) en aansluiting (ontkoppeling) van het apparaat de spanning uit en handel ook volgens de «Regels voor een opstelling van elektrische installaties».
Het in- en uitschakelen of configureren van het apparaat moet met droge handen gebeuren.
Sluit het apparaat niet gedemonteerd aan op het netwerk.
Vermijd het raken van water of vocht op het apparaat.
Stel het apparaat niet bloot aan extreme temperaturen (hoger dan 40 ºС of lager dan -5°C) en hoge luchtvochtigheid.
Stel de voltmeter niet bloot aan overmatige mechanische belasting of schokken.
Reinig het apparaat nooit met chemicaliën zoals benzeen, oplosmiddelen.
Bewaar het apparaat niet en gebruik het niet in ruimtes met stof.
Probeer het apparaat niet te demonteren en te repareren.
Overschrijd de ijkpunten van de adapter en de voeding niet.
Gebruik een bliksemafleider om te beschermen tegen overspanning veroorzaakt door blikseminslag.
Bescherm de kinderen tegen het spelen met het werkende apparaat, het is gevaarlijk.
Gooi het apparaat niet in brand en gooi het niet weg met het huishoudelijk afval.
Gebruikt apparaat moet worden ingenomen in overeenstemming met de huidige wetgeving.
Transport van goederen in de verpakking, waardoor de veiligheid van het product wordt gewaarborgd.
Het apparaat wordt vervoerd door elk type transport (spoor, zee, motor, luchttransport).
De fabricagedatum staat op de achterkant van het apparaat.
Als u vragen hebt, belt u het servicecentrum met het onderstaande telefoonnummer.
Laagspanningsrichtlijn 2014/35/EU
EMC-richtlijn 2014/30/EU
Fabrikant en verkoper: DS ELECTRONICS, LTD
04136, Oekraïne, regio Kiev, Kiev, 1–3 Pivnichno-Syretska str.
+38 (044) 485-15-01
support@zubr.ua
www.zubr.ua
