Tempo 200EP - Handleiding Inductieve Versterker

	Lees en begrijp dit materiaal voordat u deze apparatuur bedient of onderhoudt. Het niet begrijpen van de veilige bediening van dit gereedschap kan leiden tot een ongeluk met ernstig letsel of de dood tot gevolg.

VEILIGHEIDSWAARSCHUWINGSSYMBOOL Dit symbool wordt gebruikt om uw aandacht te vestigen op gevaren of onveilige handelingen die kunnen leiden tot letsel of materiële schade. Het signaalwoord, hieronder gedefinieerd, geeft de ernst van het gevaar aan. Het bericht na het signaalwoord geeft informatie over het voorkomen of vermijden van het gevaar.

Directe gevaren die, indien niet vermeden, ZULLEN leiden tot ernstig letsel of de dood.

Gevaren die, indien niet vermeden, KUNNEN leiden tot ernstig letsel of de dood.

Gevaren die, indien niet vermeden, KUNNEN leiden tot letsel.

GEVAAR VOOR ELEKTRISCHE SCHOK

• Stel dit apparaat niet bloot aan regen of vocht. Contact met actieve circuits kan leiden tot ernstig letsel of de dood.
• Gebruik dit apparaat uitsluitend voor het beoogde doel van de fabrikant, zoals beschreven in deze handleiding. Elk ander gebruik kan de bescherming die door het apparaat wordt geboden, verminderen.
• Gebruik meetsnoeren of accessoires die geschikt zijn voor de toepassing. Raadpleeg de categorie en spanningswaarde van het meetsnoer of accessoire.
• Inspecteer de meetsnoeren of accessoire voor gebruik. De item(s) moeten schoon en droog zijn en de isolatie moet in goede staat zijn.
• Voordat u de behuizing opent, verwijdert u de meetsnoeren uit het circuit en schakelt u het apparaat uit.

Het niet in acht nemen van deze voorzorgsmaatregelen kan leiden tot ernstig letsel of de dood.

• Probeer dit apparaat niet te repareren. Het bevat geen onderdelen die door de gebruiker kunnen worden onderhouden.
• Stel het apparaat niet bloot aan extreme temperaturen of een hoge luchtvochtigheid. Zie Specificaties.

Het niet in acht nemen van deze voorzorgsmaatregelen kan leiden tot letsel en kan het instrument beschadigen.

Inleiding

Deze handleiding is bedoeld om personeel vertrouwd te maken met de veilige bedienings- en onderhoudsprocedures voor de Tempo 200EP Inductieve Versterker.
Lees deze hele handleiding voordat u het gereedschap bedient en houd deze handleiding beschikbaar voor al het personeel.
Vervangende handleidingen zijn op aanvraag gratis verkrijgbaar.

Veiligheid

Veiligheid is essentieel bij het gebruik en onderhoud van Tempo gereedschappen en apparatuur. Deze handleiding en alle markeringen op het gereedschap bieden informatie voor het vermijden van gevaren en onveilige handelingen die verband houden met het gebruik van dit gereedschap. Neem alle verstrekte veiligheidsinformatie in acht.

Beschrijving

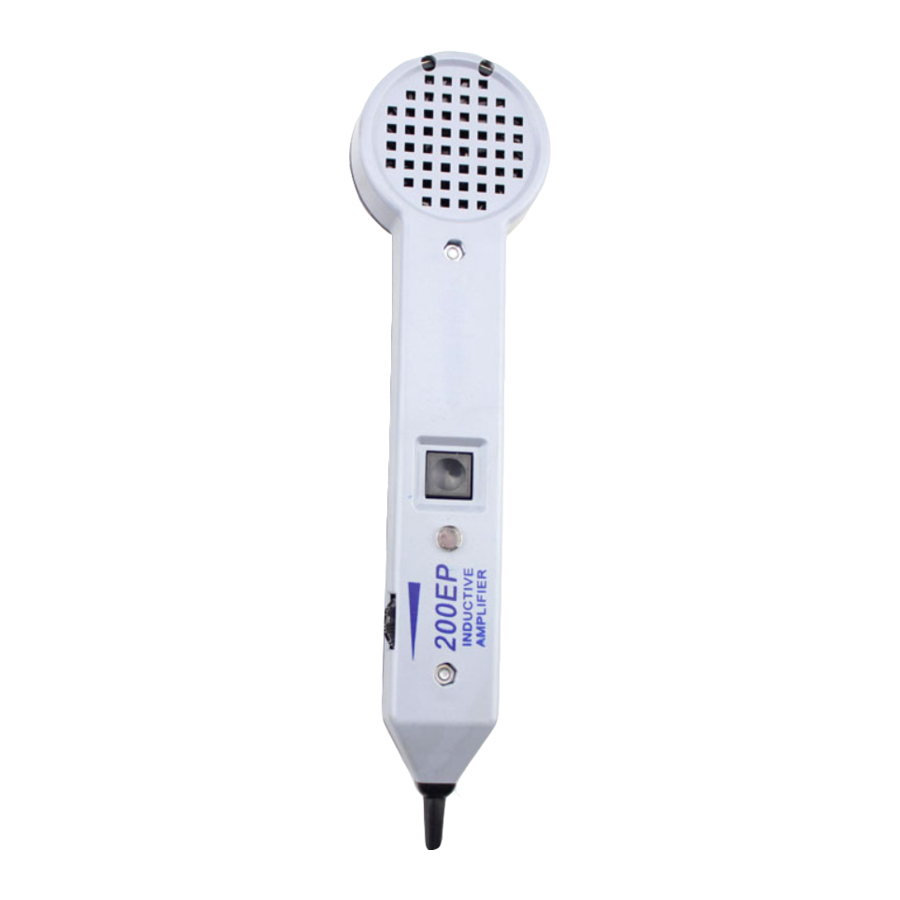

De 200EP Inductieve Versterker, wanneer gebruikt in combinatie met een Tempo toongenerator, is ontworpen om draden of kabels binnen een groep te identificeren en te traceren zonder de isolatie te beschadigen.

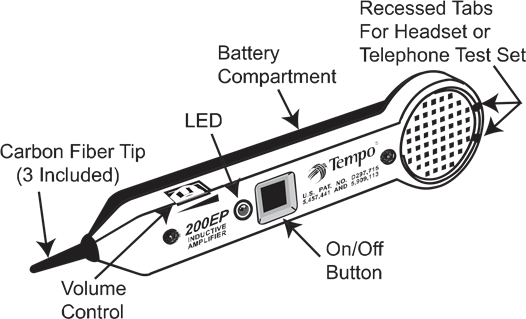

Kenmerken omvatten:

• Geveerde AAN/UIT-knop.
• Instelbare volumegevoeligheidsregeling.
• Verzonken aansluitpoorten voor handsetaansluiting.
• Resistieve plastic koolstofvezelpunt voorkomt onbedoelde kortsluiting bij het testen van draden.

Fig. - 1

Bediening

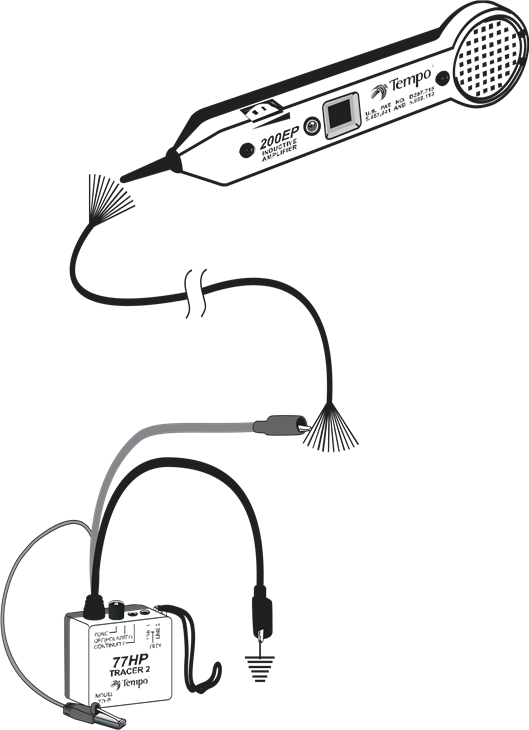

1. Sluit de meetsnoeren van een Tempo Tone TestSet aan op het te testen paar. In het geval van een enkele geleider, sluit u de RODE draad aan op de te testen draad en de ZWARTE draad op aarde of een onafhankelijke aarding van de apparatuur. Raadpleeg de handleiding die bij de toongenerator is geleverd voor details. Zie Afbeelding 2.

   Fig. - 2
2. Plaats de Test Set in de "TONE"-positie.
3. Om de 200EP te activeren, houdt u de vierkante geveerde AAN/UIT-knop ingedrukt. Deze knop moet ingedrukt blijven om te werken. Houd de punt van de sonde in de buurt van de toongenerator en luister naar de toon. Dit verifieert dat de toongenerator werkt en identificeert het geluid van de toon (constant, warbling, enz.).
4. Eenmaal geactiveerd, kan de volumeregelaar worden aangepast aan de omgeving. De ontvangst kan worden verhoogd om ruis te overwinnen (bijv. verkeer, vliegtuigen of machinekamer), of worden verlaagd om interferentie te verminderen (bijv. computer-/datum brom of AC-brom).
5. De 200EP is uitgerust met verzonken aansluitpoorten voor het aansluiten van een handset van een lijnwerker. Het aansluiten van de handset activeert automatisch de versterker. De handset moet in de TALK (Spreken) positie staan om de toon te ontvangen.
6. Raak de punt van de 200EP aan op de isolatie van elke verdachte geleider. De ontvangst van de toon zal het luidst zijn op de te testen draad en de detectie kan worden verbeterd door de draden van de groep te scheiden. Als meer dan één paar of enkele geleider de toon draagt, verlaag dan het volume totdat alleen de te testen geleider de toon overhoudt, zodat een positieve identificatie is gemaakt.

Opmerking: Om de 200EP te gebruiken zonder op de AAN/UIT-knop te drukken, sluit u een jumper, een telefoon testset (in Talk (Spreken) modus) of headset aan op de verzonken lipjes in de buurt van de luidspreker.

Specificaties

Elektrisch

Versterking: Nominaal 30 dB

Ingangsimpedantie: Nominaal 100 M Ohm

Sondepuntweerstand (min):
Metalen punt: 0 Ohm
Plastic punt: 300 Ohm

Batterij: Eén 9 Vdc (NEDA 1604, JIS 006P, of IEC 6LR61)

Levensduur batterij (nominaal): 50 uur

Fysiek

Lengte: 231 mm (9.0")

Breedte: 55 mm (2.2")

Diepte: 28 mm (1.1")

Gewicht: 145g (5.2 oz)

Bedrijfs-/opslagomstandigheden

Temperatuur:
Celsius: 0°C tot 50°C
Fahrenheit: 32°F tot 122°F

Onderhoud

Batterij vervangen

Voordat u de behuizing opent, verwijdert u de meetsnoeren uit het circuit en schakelt u het apparaat uit. Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

1. Schakel het apparaat uit.
2. Verwijder de schroef en vervolgens het batterijklepje.
3. Vervang de batterij (let op de polariteit).
4. Plaats het batterijklepje en de schroef terug. DRAAI DE SCHROEF NIET TE VAST.

Punt vervangen

1. Schakel het apparaat uit.
2. Verwijder de twee schroeven met sleuf en scheid VOORZICHTIG de twee helften van de behuizing. Overbelast de blootliggende draadkabels niet.
3. Vervang de punt.
4. Monteer de behuizing opnieuw. DRAAI DE SCHROEVEN NIET TE VAST.

Reinigen

Veeg periodiek af met een vochtige doek en een mild reinigingsmiddel; gebruik geen schuurmiddelen of oplosmiddelen.
