Tempo 600LS - Testsethandleiding

Introductie

Deze handleiding is bedoeld om gebruikers vertrouwd te maken met de veilige bedienings- en onderhoudsprocedures voor de Model 600LS-testset.

Lees deze hele handleiding voordat u de tool gebruikt en houd deze handleiding beschikbaar voor al het personeel. Vervangende handleidingen zijn op aanvraag kosteloos verkrijgbaar.

Veiligheid

Veiligheid is essentieel bij het gebruik en onderhoud van Tempo-tools en -apparatuur. Deze handleiding en alle markeringen op de tool geven informatie om gevaren en onveilige praktijken met betrekking tot het gebruik van deze tool te vermijden. Neem alle verstrekte veiligheidsinformatie in acht.

Beschrijving

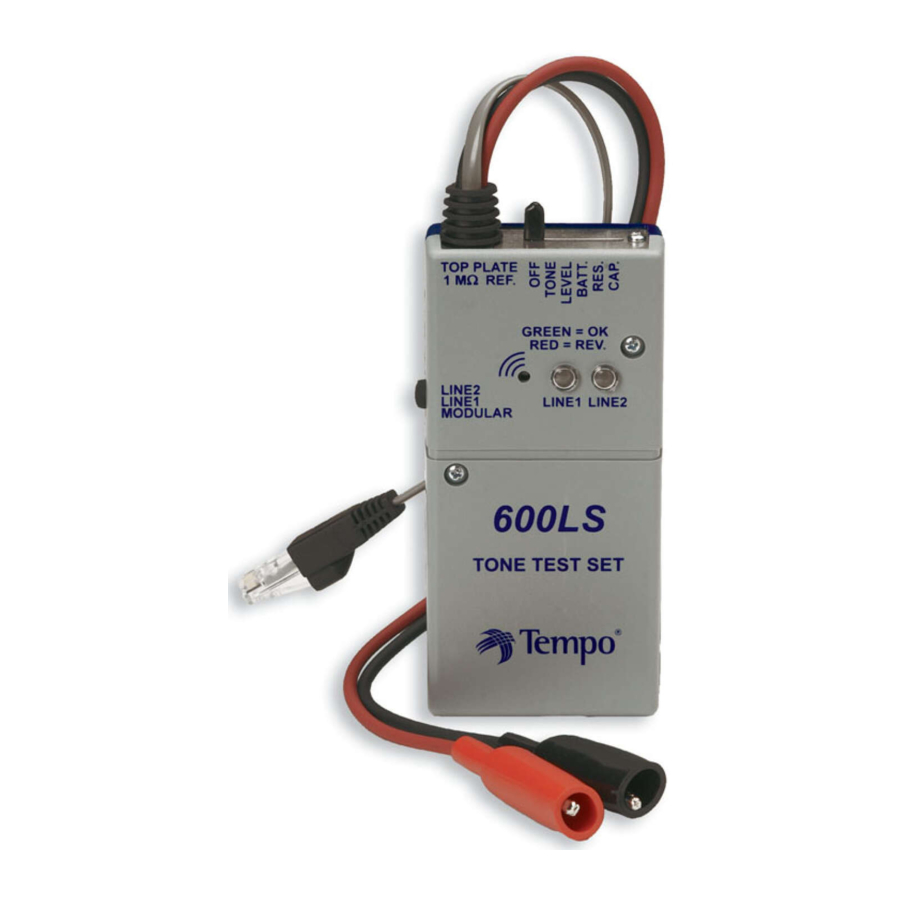

De 600LS-testset is gehuisvest in een grijze en blauwe plastic behuizing. Rode en zwarte testkabels worden meegeleverd, die zijn uitgerust met krokodillenklemmen en permanent aan de set zijn bevestigd. Een vieraderige modulaire stekker en snoer, plus twee light emitting diodes (LED's), zorgen voor een modulaire polariteitstest. Een schuifschakelaar met zes standen regelt de bedrijfsmodi en er is een schuifschakelaar met drie standen voor het testen van elke lijn bij de modulaire stekker.

De toon-, niveau-, weerstands- en capaciteitsfuncties worden gevoed door één interne 9 volt batterij. De toevoeging van een tweede 9 volt batterij verhoogt de talkbatterijvoeding ten opzichte van originele ontwerpen. (Zie Fig. 13) De polariteitstestfunctie wordt gevoed door de lijn.

De 600LS-testset biedt de volgende functies:

• Tone (Toon)
  Een tweetonig audiosignaal wordt gebruikt om kabelparen, drop wires en I/O-draadparen te identificeren en om de continuïteit van enkele geleiders aan te tonen. Het signaal zal ook met voldoende sterkte uitstralen om te worden gedetecteerd door een lineman's testset of een inductieve versterker.

• Level (Niveau)
  Deze positie is voor het controleren van de lijnconditie. Geen toon geeft een dode lijn of omgekeerde polariteit aan (0V-2V). Een afwisselende (Hi-lo) toon geeft een actieve lijn off-hook aan (2V-28V). Een constante toon geeft een actieve lijn aan die niet in gebruik is (28V-48V).

• Battery (Batterij)
  Er wordt ongeveer 18 volt talkbatterij geleverd voor tweewegcommunicatie, wanneer twee batterijen zijn geïnstalleerd.

• Resistance (Weerstand)
  Deze functie biedt een hoorbare indicatie van verschillende niveaus van circuit- en isolatieweerstand. Met de testkabels aangesloten op een circuit met lage weerstand, produceert de testset een snelle reeks pieptonen. Naarmate de weerstand van het te testen circuit toeneemt, neemt het tijdsinterval tussen de pieptonen ook toe.

• Capacitance (Capaciteit)
  Een hoorbare indicatie van de circuitcapaciteit wordt geproduceerd door de interne luidspreker. Deze test kan worden gebruikt om de hoeveelheid capaciteit op een lijn aan te geven.

  • PolarityTest (Polariteitstest)
    Twee tweekleurige LED's geven een zichtbare indicatie van de polariteit van de centrale batterij die aanwezig is op een modulaire connector. Belstroom wordt aangegeven door een rood/groen flikkerende LED (lijkt geel). (Zie Polariteit testen)
  • Modular Test Selector Switch (Modulaire testkeuzeschakelaar)
    De bovenstaande tests, behalve polariteit, kunnen worden uitgevoerd op lijn 1 of lijn 2 via het modulaire snoer. (Zie Modulaire lijn testen)

• Calibration (Kalibratie)
  In de weerstandsmodus is een interne weerstand met een waarde van 1 meg ohm voorzien voor vergelijking met de foutweerstand van het circuit of de te testen faciliteit.

Bediening

Alle tests en handelingen die in de volgende paragrafen worden beschreven, moeten worden uitgevoerd met de centrale batterij en elke andere bron van elektrische stroom die is losgekoppeld van de te testen faciliteiten. Dit is niet van toepassing op niveau- en lijnpolariteitstests.

Batterijcontrole en operationele test

Om een batterijcontrole en operationele test uit te voeren, plaatst u de schuifschakelaar in de "capacitance" (capaciteit) positie. Er moet een audiotone te horen zijn bij de luidsprekeropening die een goede batterij aangeeft. Als de audiotone niet te horen is, sluit u de testkabels kort en plaatst u de schuifschakelaar in de "resistance" (weerstand) positie. Dit zou een snelle reeks pieptonen uit de luidspreker moeten produceren. Als er geen pieptonen te horen zijn, vervang dan de batterijen zoals beschreven in de onderhoudssectie en herhaal dit.

Een testset die niet in een van de modi werkt nadat er een nieuwe batterij is geïnstalleerd, moet worden vervangen.

Kalibratie

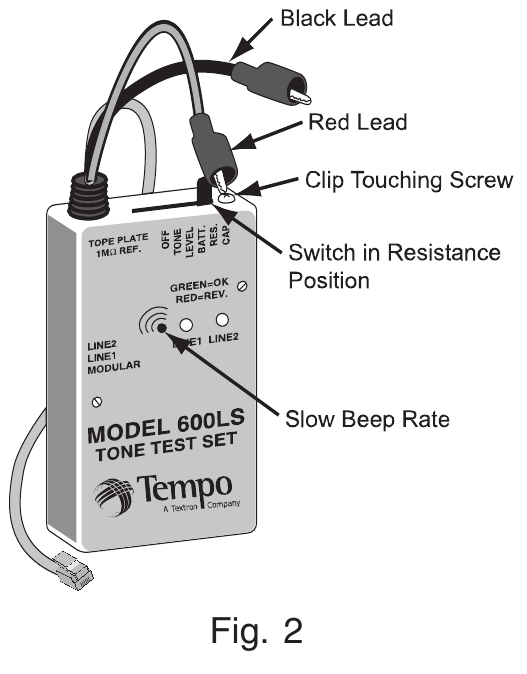

Met de schuifschakelaar in de "resistance" (weerstand) positie, raakt u de clip van de rode testkabel aan op de bovenplaat of schroefkop naast de opening van de schuifschakelaar. Dit plaatst een weerstand van 1 megohm op de testsetkabels via een interne weerstand. De set zou dan een reeks pieptonen moeten produceren, ongeveer één per seconde. Deze pieptoonfrequentie zal vervolgens worden aangeduid als de "calibration rate" (kalibratiefrequentie). Deze frequentie zal variëren tussen testsets vanwege de componentverschillen en de batterijconditie. (Zie Fig. 2)

Een circuit kan worden beschouwd als vrij van isolatiefouten als het, wanneer getest met de weerstandsfunctie van de 600LS-testset, een reeks pieptonen produceert met een snelheid die gelijk is aan of langzamer is dan de pieptoonfrequentie van 1 pieptoon per 4 seconden, ongeveer 4 megohm.

Toonbediening

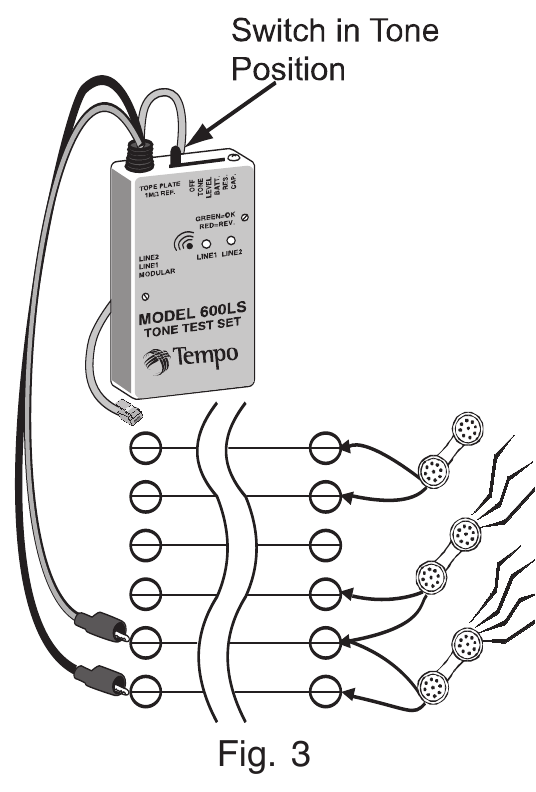

De "tone" (toon) positie wordt gebruikt om geleiderparen te identificeren en om de continuïteit aan te tonen. Het dubbele toonsignaal wordt gedetecteerd met een standaard telefoon of een lineman's testset met de talk-monitor schakelaar in de monitorpositie. (Zie Fig. 3)

Paaridentificatie kan als volgt worden bepaald: Voordat een poging wordt gedaan om een paar geleiders te identificeren, moet het paar eerst worden getest op kortsluitingen en aardfouten. Elk van deze omstandigheden zal het signaal verzwakken (verlagen) en valse indicaties produceren. Ga te werk zoals beschreven in de Capaciteitssectie om ervoor te zorgen dat het paar "clear" (vrij) is.

Nadat het paar "cleared" (vrij) is, plaatst u de schuifschakelaar in de "tone" (toon) positie en sluit u de testkabels aan op het ene uiteinde van de te testen lijn en een lineman's testset op het andere uiteinde van de te testen lijn. Een paar met een "open" (open) geleider produceert een lage toon die lijkt op een "split" (gesplitst) paar.

Continuïteit aantonen

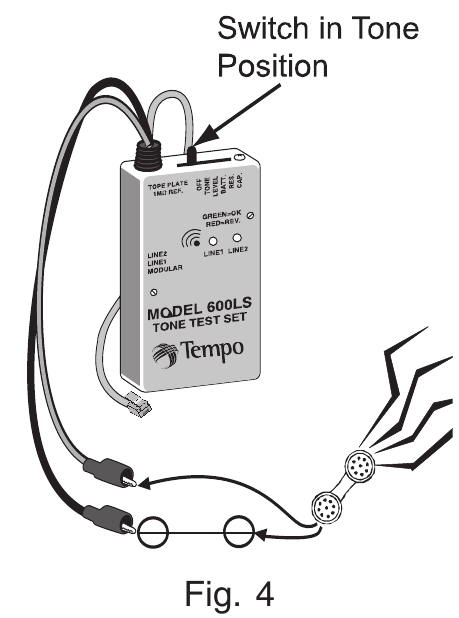

Om de continuïteit van een enkele geleider aan te tonen, gaat u als volgt te werk: Plaats de schuifschakelaar op de 600LS-testset in de "tone" (toon) positie. Sluit één testkabel van de 600LS-testset aan op één kabel van de lineman's testset om een "series" (serie) verbinding te maken. Sluit de resterende testkabel van de 600LS aan op het ene uiteinde van de te testen geleider. Gebruik de resterende kabel op de lineman's testset als "probe" (sonde) en raak deze aan op het andere uiteinde van de geleider terwijl u luistert of de toon wordt geproduceerd in de ontvanger van de lineman's testset. (Zie Fig. 4)

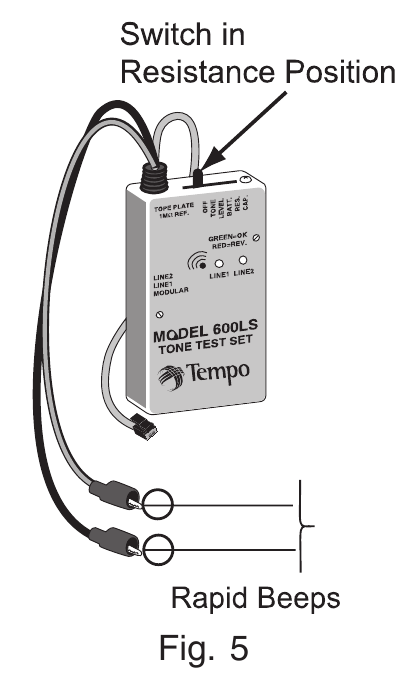

Continuïteit kan ook worden aangetoond door de "resistance" (weerstand) functie van de 600LS-testset te gebruiken. Dit wordt gedaan door een relatief gebrek aan weerstand aan te tonen in de te testen geleider. Om dit te doen, plaatst u de schuifschakelaar in de "resistance" (weerstand) positie en sluit u één testkabel aan op het ene uiteinde van de te testen geleider. (Zie Fig. 5)
