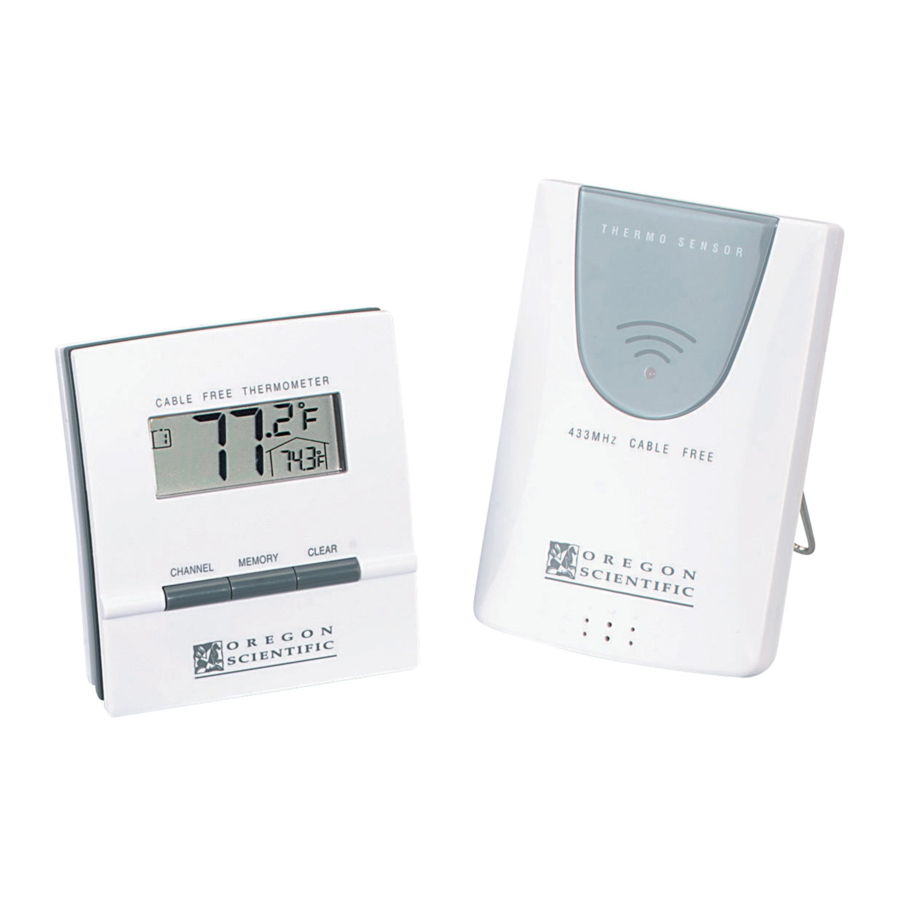

Oregon Scientific MTR101 - Mini Afstandsbediening Thermometer Handleiding

INTRODUCTIE

Gefeliciteerd met de aankoop van de MTR101 Mini Afstandsbediening Thermometer.

Het basispakket wordt geleverd met een hoofdeenheid en een afstandsbedieningssensor. De hoofdeenheid kan tot drie afstandsbedieningssensoren ondersteunen.

De MTR101 is zeer eenvoudig te gebruiken. Er is geen draadinstallatie vereist tussen de hoofdeenheid en de externe eenheden. Aangezien de MTR101 op 433MHz werkt, kan deze worden gebruikt in de VS en de meeste plaatsen in continentaal Europa.

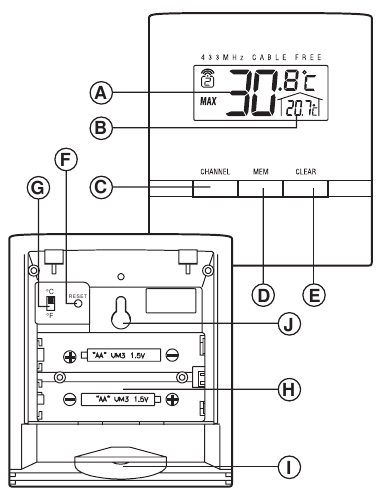

BELANGRIJKSTE KENMERKEN

(Fig. 1)

1. BUITENTEMPERATUUR
   Toont de temperatuur van het geselecteerde afstandsbedieningskanaal
2. Binnentemperatuur
   Toont de binnenshuis gemeten temperatuur
3. [CHANNEL] KNOP
   Selecteert tussen verschillende kanalen
4. [MEM] KNOP
   Geeft de huidige, maximale en minimale temperaturen weer
5. [CLEAR] KNOP
   Wist het geheugen voor de binnentemperatuur en dat voor het geselecteerde kanaal
6. RESET KNOP
   Zet alle instellingen terug naar de standaardwaarden
7. °C/ °F SCHUIFSCHAKELAAR
   Selecteert tussen graden Celsius (C) en Fahrenheit (F)
8. BATTERIJCOMPARTIMENT
   Biedt plaats aan twee (2) UM-3 of "AA" batterijen
9. TAFELSTANDAARD
   Draait uit om de eenheid op een vlakke ondergrond te ondersteunen
10. WANDMONTAGEGAT
    Voor montage van de unit aan een muur

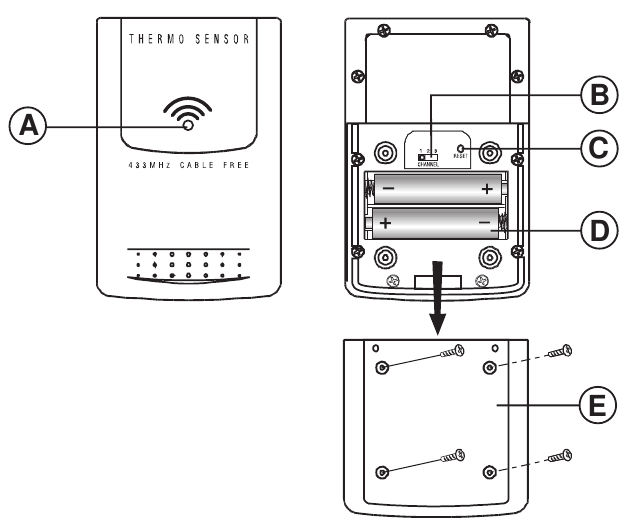

BELANGRIJKSTE KENMERKEN: AFSTANDSBEDIENING

(Fig. 2)

1. LED-INDICATOR
   Knippert wanneer de afstandsbediening een meting verzendt
2. KANAAL SCHUIFSCHAKELAAR
   Wijs de afstandsbediening Kanaal 1, Kanaal 2 of Kanaal 3 toe
3. RESET KNOP
   Zet alle instellingen terug naar de standaardwaarden
4. BATTERIJCOMPARTIMENT
   Biedt plaats aan twee AAA-batterijen
5. BATTERIJDEUR

TIPS VOOR DE BESTE WERKING

• Wijs verschillende kanalen toe aan verschillende externe eenheden.
• Plaats batterijen voor externe eenheden voordat u dit voor de hoofdeenheid doet.
• Stel de hoofd- en externe eenheden binnen bereik in (20 tot 30 meter).
• Probeer verschillende opstellingen voor de beste verzending en ontvangst.
• Plaats de externe eenheden uit de buurt van direct zonlicht, regen of sneeuw.

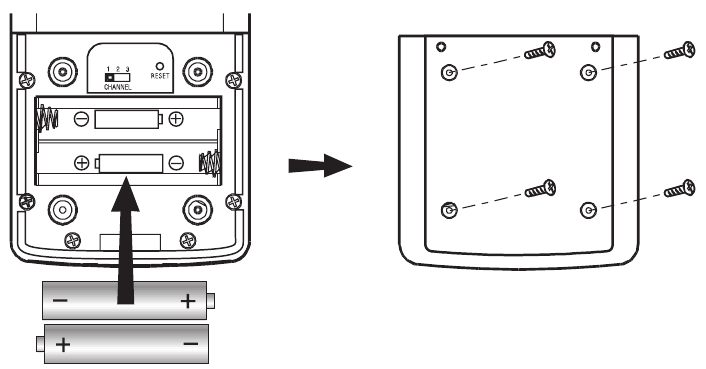

BATTERIJ- EN KANAALINSTALLATIE: AFSTANDSBEDIENING

(Fig. 3)

1. Verwijder de schroeven op het batterijcompartiment.
2. Selecteer het kanaalnummer op de KANAAL schuifschakelaar.
3. Plaats 2 alkalinebatterijen (UM-4 of "AAA" formaat 1.5V) strikt volgens de aangegeven polariteiten.
4. Plaats de batterijcompartimentklep terug en zet de schroeven vast.

Merk op dat zodra een kanaal is toegewezen aan een externe eenheid, u dit alleen kunt wijzigen door de batterijen te verwijderen of de eenheid te resetten.

BATTERIJINSTALLATIE: HOOFDEENHEID

(Fig. 4)

1. Schuif het deksel van het batterijcompartiment open.
2. Plaats twee AA-batterijen.
3. Druk op RESET.
4. Plaats het deksel van het batterijcompartiment terug.

AAN DE SLAG

Zodra de batterijen zijn geplaatst voor de externe eenheden, beginnen ze met het verzenden van samples met tussenpozen van ongeveer 30 seconden.

De hoofdeenheid begint ook met ontvangen zodra de batterijen zijn geplaatst. De temperatuur van het geselecteerde kanaal wordt weergegeven op het hoofdscherm en de binnentemperatuur op het secundaire scherm. De hoofdeenheid zal zijn metingen automatisch bijwerken met tussenpozen van 30 seconden.

Als er geen signalen worden ontvangen, worden er blanco's weergegeven. Druk tegelijkertijd op CHANNEL (Kanaal) en MEM (Geheugen) om een onmiddellijke zoekopdracht af te dwingen. Dit is handig bij het synchroniseren van de verzending en ontvangst van de externe en hoofdeenheden.

BINNEN- EN BUITENTEMPERATUREN

De binnentemperatuur wordt weergegeven op het secundaire scherm.

Wat betreft de externe locaties of kanalen, druk herhaaldelijk op CHANNEL (Kanaal) om van het ene kanaal naar het andere te gaan. De kinetische golfweergave op het kanaalnummer geeft aan dat de ontvangst van dat specifieke kanaal in orde is.

Kinetisch-golf Icoon
Aangewezen Display (Weergave)	Afstandsbediening Display (Weergave) Kanaal Een	Afstandsbediening Display (Weergave) Kanaal Twee	Afstandsbediening Display (Weergave) Kanaal Drie

Om een automatische scan op alle kanalen te starten, houdt u CHAN twee seconden ingedrukt. De hoofdeenheid scant van het ene kanaal naar het andere en terug. De meting voor elk kanaal wordt gedurende vijf seconden weergegeven. Druk op een willekeurige toets om de automatische scan te beëindigen.

De MTR101 is in staat om temperaturen te meten binnen het bereik van -50^oC (-58^oF) en +70^oC (+158^oF). Als de temperatuur boven of onder dat bereik komt, zal het display "HHH" of "LLL" weergeven.

MAXIMALE EN MINIMALE TEMPERATUREN

De maximale en minimale geregistreerde binnentemperaturen en die van elk kanaal worden automatisch in het geheugen opgeslagen.

Om ze weer te geven,

1. Druk op [CHANNEL] (Kanaal) om het gewenste kanaal te lokaliseren.
2. Druk herhaaldelijk op [MEM] (Geheugen) om de huidige, maximale (MAX) en minimale (MIN) temperaturen weer te geven. De metingen van de binnentemperaturen worden ook weergegeven.

Om het geheugen van een bepaald kanaal te wissen

1. Druk op [CHANNEL] (Kanaal) om het gewenste kanaal te lokaliseren.
2. Druk op [CLEAR] (Wissen). Merk op dat het ook het geheugen voor de binnentemperaturen zal wissen. Als u nu op MEM (Geheugen) drukt, hebben de maximale en minimale temperaturen dezelfde waarden als de huidige, totdat er verschillende metingen worden geregistreerd.

IJSWAARSCHUWINGSFUNCTIE

De MTR101 bevat een ijswaarschuwingsalarmfunctie. Deze functie is ingebouwd in de functies van afstandsbedieningssensor KANAAL 1.

Wanneer de temperatuur die is geregistreerd op KANAAL 1 daalt tot tussen -2^oC (28.4^oF) en +3^oC (37.4^oF), klinkt er een piepend alarm; de huidige buitentemperatuur zal knipperen. Het alarm klinkt elke minuut zolang de geregistreerde temperatuur binnen het alarmbereik ligt. Om het alarm te stoppen, drukt u op een willekeurige toets of wijzigt u het kanaal. De display (weergave) functies blijven knipperen als herinnering dat de temperatuur binnen het ijswaarschuwingsbereik blijft.

OM DEZE FUNCTIE TE DEACTIVEREN, STELT U DE AFSTANDSBEDIENING IN OP KANAAL 2 of KANAAL 3.

VERBROKEN SIGNALEN

Als zonder duidelijke redenen het display (weergave) voor een bepaald kanaal leeg is, drukt u op [CHANNEL] (Kanaal) en [MEM] (Geheugen) om een onmiddellijke zoekopdracht af te dwingen. Als dat niet lukt, controleer dan of de externe eenheid van dat kanaal nog steeds op zijn plaats staat. Zorg ervoor dat de verzending binnen bereik is en dat het pad vrij is van obstakels en interferentie. Er wordt geen meting weergegeven als er geen externe eenheid aan dat kanaal is toegewezen.

WAARSCHUWING BIJ LAGE BATTERIJSPANNING

Wanneer het tijd is om de batterijen te vervangen, verschijnt de respectieve indicator voor lage batterijspanning wanneer het respectieve kanaal is geselecteerd. Het batterijniveau van de hoofdeenheid wordt weergegeven op de binnentemperatuur wanneer de batterij bijna leeg is.

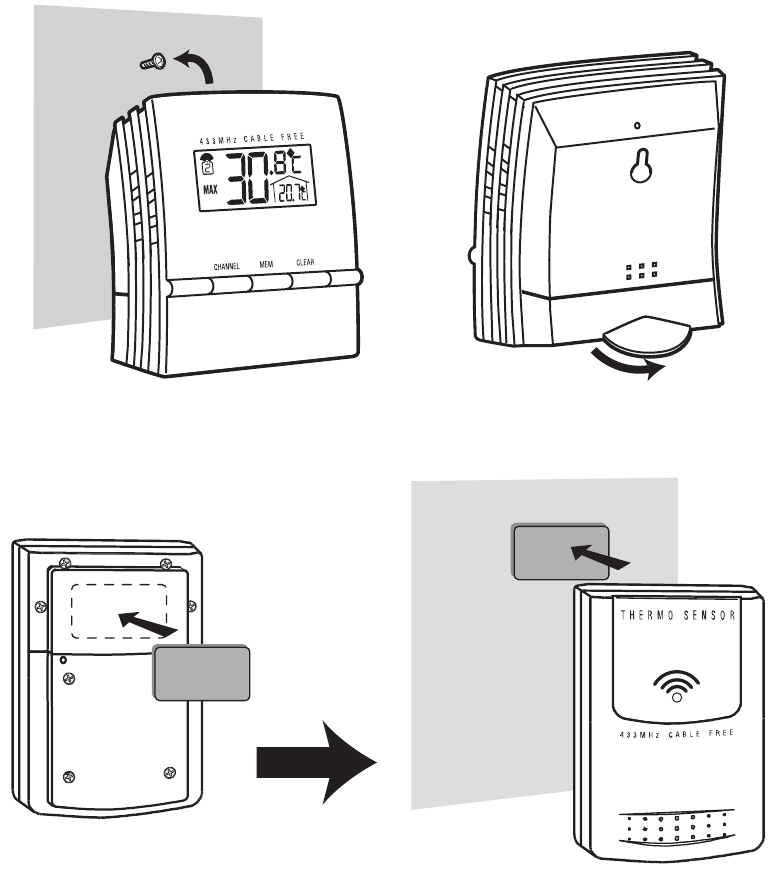

HOE DE TAFELSTANDAARD OF WANDMONTAGE TE GEBRUIKEN

(Fig. 5)

Draai de tafelstandaardknop uit om de hoofdeenheid op een vlakke ondergrond te plaatsen. Of u kunt de standaard verbergen en de unit aan een muur monteren met behulp van het verzonken gat.

Wat betreft de externe eenheid, gebruikt u de meegeleverde Velcro ® tape om deze op zijn plaats te bevestigen.

DE RESET KNOP

De [RESET] (Reset) knop wordt gebruikt om de synchronisatie van signalen te verbeteren na het vervangen van de batterij of wanneer de unit op een ongunstige manier werkt of defect is. Gebruik een stompe stylus om de knop ingedrukt te houden. Alle instellingen keren terug naar hun standaardwaarden.

VOORZORGSMAATREGELEN

Deze unit is ontworpen om u jarenlang naar tevredenheid van dienst te zijn als u er zorgvuldig mee omgaat.

1. Dompel de unit niet onder in water.
2. Reinig de unit niet met schurende of corrosieve materialen.
3. Stel de unit niet bloot aan sneeuw of overmatige kracht, schokken, stof, temperatuur of vochtigheid.
4. Knoei niet met de interne componenten van de unit.
5. Gebruik geen nieuwe en oude batterijen of batterijen van verschillende specificaties door elkaar

SPECIFICATIES

Temperatuur Meting
Hoofdeenheid

Binnen Temperatuur meting
Voorgesteld werkbereik: -5.0^oC tot +50.0^oC (23.0^oF tot 122.0^oF)
Temperatuurresolutie: 0.1^oC (0.2^oF)

Afstandsbediening Temperatuur meting
Voorgesteld werkbereik: -5.0^oC tot +50.0^oC (23.0^oF tot 122.0^oF)
Temperatuurresolutie: 0.1^oC (0.2^oF)

Afstandsbediening eenheid
Voorgesteld werkbereik: -20.0^oC tot +60.0^oC (-4.0^oF tot 140.0^oF)
Temperatuurresolutie: 0.1^oC (0.2^oF)
RF Transmissie Frequentie: 433 MHz
Aantal afstandsbedieningen: Maximaal 3
RF Transmissie Bereik: 30 meter (open ruimte)
Temperatuur detectie cyclus: ongeveer 30 seconden

Stroomvoorziening
Hoofdeenheid: gebruik 2 stuks UM-3 of "AA" 1.5V alkaline batterijen
Afstandsbediening: gebruik 2 stuks UM-4 of "AAA" 1.5V alkaline batterijen

Gewicht
Hoofdeenheid: 78 g (zonder batterij)
Afstandsbediening: 100 g (zonder batterij)

Afmeting
Hoofdeenheid: 82(L) x 68(W) x 30(T) mm
Afstandsbediening: 92(L) x 60(W) x 21(T) mm
