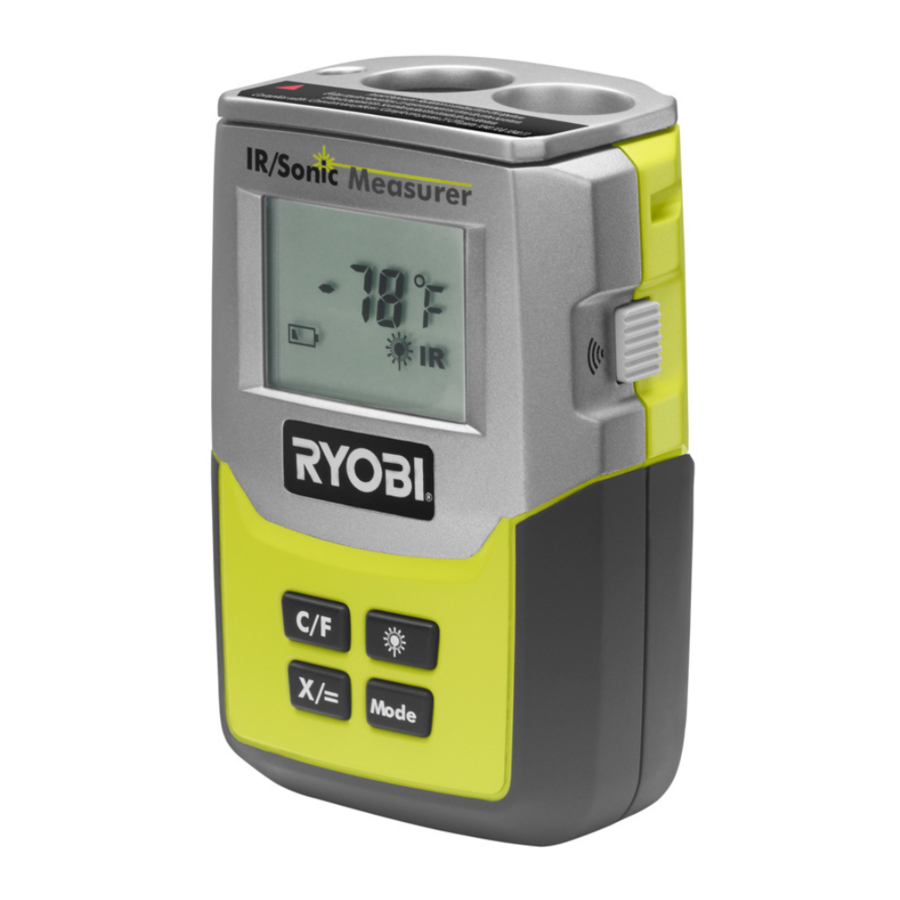

Ryobi E49IR01 - 3-In-1 Infrarood Thermometer Handleiding

Inhoud

SPECIFICATIES

Laser Certificeringen <1mW, 630-660 nm
Display Automatisch Uit 3 minuten
Temperatuurbereik -22ºF tot 518º F
INFRAROOD THERMOMETER SPECIFICATIES:
Nauwkeurigheid -22º F tot 30º F ± 5°F
32°F tot 518°F± 4°F
Afstand tot Spot Ratio 6:1
Bedrijfstemperatuur 32º F tot 104º F
Temperatuur Update 5 seconden
AFSTANDSMETER SPECIFICATIES:
Meetbereik 1 ft tot 30 ft
Nauwkeurigheid van Afstand ±0.5% ± 1 digit

OVERZICHT

HOOFDEENHEID

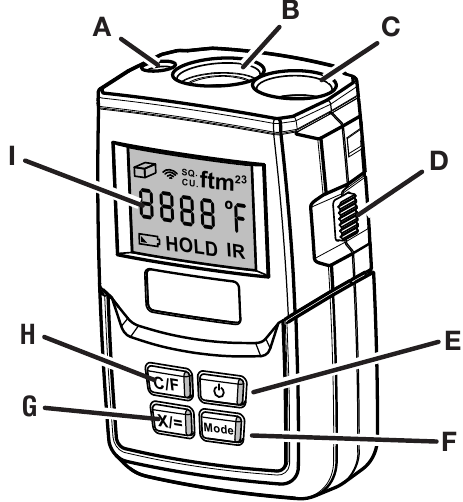

Onderdelen en Bediening

  1. Laserstraal
  2. Sonic straal
  3. Infrarood straal
  4. Meetknop
  5. Power button (Aan/uit-knop)
  6. Mode button (Modusknop)
  7. (X/=) button
  8. ºC/Fº (units) button (eenhedenknop)
  9. LCD display

DISPLAY

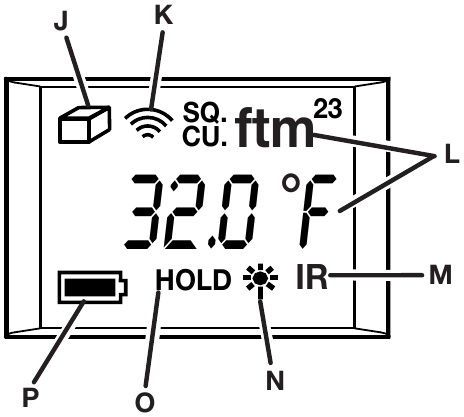

Display Overzicht

  1. Lengte, oppervlakte, volume icoon
  2. Sonic icoon
  3. Waarde
  4. Infrarood icoon
  5. Laser icoon
  6. Hold icoon
  7. Batterij bijna leeg icoon

WERKING

De 3-in-1 Infrarood Thermometer, Sonic Afstandsmeting, Laserpunt neemt contactloze temperatuurmetingen en afstandsmetingen voor elektriciens, onderhoudspersoneel van faciliteiten, HVAC-toepassingen, automobieltoepassingen en meer.

DE BATTERIJ PLAATSEN

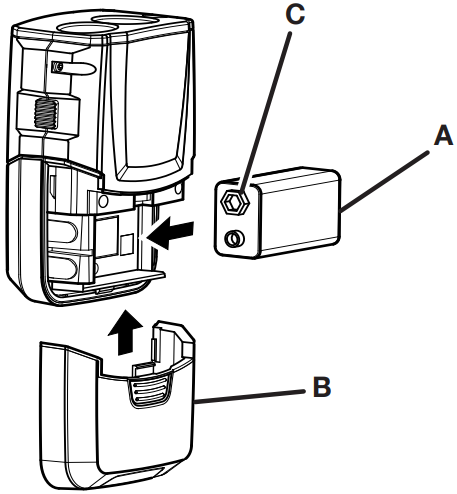

DE BATTERIJ PLAATSEN

  1. 9V batterij
  2. Batterijklep
  3. Batterij aansluitingen

Een 9 volt batterij (meegeleverd) moet worden geplaatst voordat u het apparaat gebruikt.

  • Schuif de batterijklep eraf.
  • Bevestig de batterijaansluitingen aan hun connectoren op het apparaat.
  • Sluit het batterijvak door de klep op zijn plaats te schuiven totdat deze vastklikt.

TEMPERATUURMETINGEN UITVOEREN

Om de meest nauwkeurige metingen te verkrijgen, volgt u deze instructies:

  • Temperatuurmetingen kunnen alleen worden gemeten op een doeloppervlak.
  • Oppervlakken bedekt met vorst, vuil of ander materiaal moeten worden schoongemaakt voordat u een meting uitvoert.
  • Voor sterk reflecterende oppervlakken, zoals spiegels of ramen, plaatst u een stuk papier of tape op het gebied waar de meting zal worden uitgevoerd.

Om een temperatuurmeting uit te voeren:

  • Druk op de Power button (E) (Aan/uit-knop) om het apparaat in te schakelen.
  • Druk op de Mode button (F) (Modusknop) om het apparaat in te stellen op Infrared Mode (Infraroodmodus), weergegeven als IR (M) op het LCD display (I).
  • Richt het apparaat op het gebied dat u wilt meten en druk op de Measure button (D) (Meetknop). Zie de onderstaande afbeelding om de afstand tot spot ratio te bepalen voor de nauwkeurigheid van de meting.

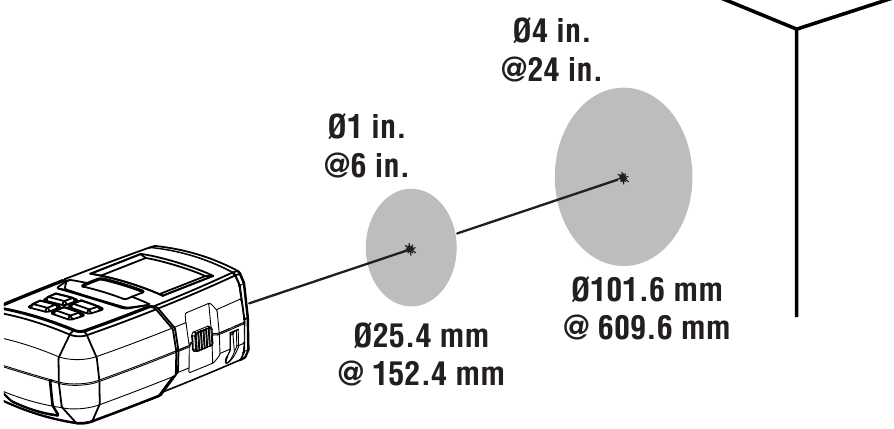

    De afstand tot spot ratio bepalen
    LET OP: De Laser pointer (A) (Laserpointer) zal aangaan wanneer de Measure button (D) (Meetknop) wordt ingedrukt. De Laser pointer (A) (Laserpointer) geeft alleen het midden aan van het cirkelvormige gebied dat wordt gescand, uitsluitend ter referentie.
  • Het apparaat zal een meting (L) uitvoeren.
  • De oppervlaktetemperatuurmetingen (L) worden weergegeven in het LCD display.
  • Wanneer de Measure button (D) (Meetknop) wordt losgelaten, wordt de laser uitgeschakeld. Het HOLD (O) (Vastgehouden) icoon blijft aan totdat u het apparaat uitschakelt of een andere meting wordt uitgevoerd.
  • Om te schakelen tussen Celsius- en Fahrenheit-eenheden, drukt u op de ºC/Fº (units) button (H) (ºC/Fº (eenhedenknop)).
  • Het apparaat wordt na 60 seconden uitgeschakeld als er geen bediening plaatsvindt of er geen toets wordt ingedrukt.

AFSTANDSMETINGEN UITVOEREN

Om de meest nauwkeurige metingen te verkrijgen, volgt u deze instructies: Het LCD display toont de meting voor afstand (L) van het apparaat tot het doeloppervlak, met iconen voor berekeningen van lengte ( ), oppervlakte ( ) en volume ( ) (J).

  • Druk op de Power button (E) (Aan/uit-knop) om het apparaat in te schakelen.
  • Druk op de Mode button (F) (Modusknop) om het apparaat in te stellen op Sonic mode (K) (Sonic modus), weergegeven als op het LCD display.
  • Metingen worden berekend vanaf de achterkant van het gereedschap.
  • Om heen en weer te schakelen van ft/in. naar cm/m, drukt u op de ºC/Fº (Units) button (H) (ºC/Fº (Eenhedenknop)).

Lengte ( ) Meting:

  • Druk op de Measure button (D) (Meetknop) om de lengte te meten ( ) (J).
  • Na twee seconden geeft het apparaat het resultaat van de lengtemeting weer (F).

Oppervlakte ( ) Meting:

  • Druk op de ( X/=) button (G) totdat het ( ) (J) symbool wordt weergegeven.
  • Druk op de Measure button (D) (Meetknop) om de eerste lengtemeting uit te voeren.
  • Het apparaat geeft het resultaat van de lengtemeting weer.
  • Herschik het apparaat en voer de tweede lengtemeting uit.
  • Na twee seconden geeft het apparaat het resultaat van de oppervlaktemeting weer.

Volume ( ) Meting:

  • Druk op de ( X/= ) button (G) until totdat het ( ) (J) symbool wordt weergegeven.
  • Druk op de Measure button (D) (Meetknop) om de eerste lengtemeting uit te voeren.
  • Het apparaat geeft het resultaat van de lengtemeting weer.
  • Herschik het apparaat en voer de tweede lengtemeting uit.
  • Het apparaat geeft het resultaat van de oppervlaktemeting weer.
  • Herschik het apparaat en voer de derde lengtemeting uit.
  • Na twee seconden geeft het apparaat het resultaat van de volumemeting weer.
  • Het apparaat wordt na 60 seconden uitgeschakeld als er geen verdere handelingen worden uitgevoerd of er geen toets wordt ingedrukt.
