Boss FS-6 - DUAL FOOT SWITCH Handleiding
Introductie
Hartelijk dank en gefeliciteerd met uw keuze voor de BOSS FS-6 Dual Foot Switch. Lees voordat u dit apparaat gebruikt zorgvuldig de paragrafen: "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN." Deze paragrafen bevatten belangrijke informatie over de juiste werking van het apparaat. Om er zeker van te zijn dat u alle functies van uw nieuwe apparaat goed begrijpt, dient u deze handleiding volledig door te lezen.
Bewaar de handleiding op een handige plaats zodat u deze gemakkelijk kunt raadplegen.
Functies
- Dit apparaat combineert de functies van de FS-5L (latch type) en FS-5U (momentary type) voetschakelaars. Beide voetschakelaars van het apparaat kunnen worden ingesteld om te functioneren als een latch- of momentary-type schakelaar.
- U kunt verbinding maken met apparatuur die is uitgerust met TRS 1/4" telefoonjacks met behulp van een aansluitkabel met stereo 1/4" telefoonstekkers aan beide uiteinden.
- De FS-6 kan worden aangesloten op een andere FS-6, een FS-5U/5L of een AB-2.
Gebruik de FS-6 met BOSS- of Roland-apparaten die compatibel zijn met de FS-5L of FS-5U.
* Er kunnen geen garanties worden gegeven met betrekking tot de juiste werking van dit apparaat als het is aangesloten op andere apparaten of jacks dan die gespecificeerd.

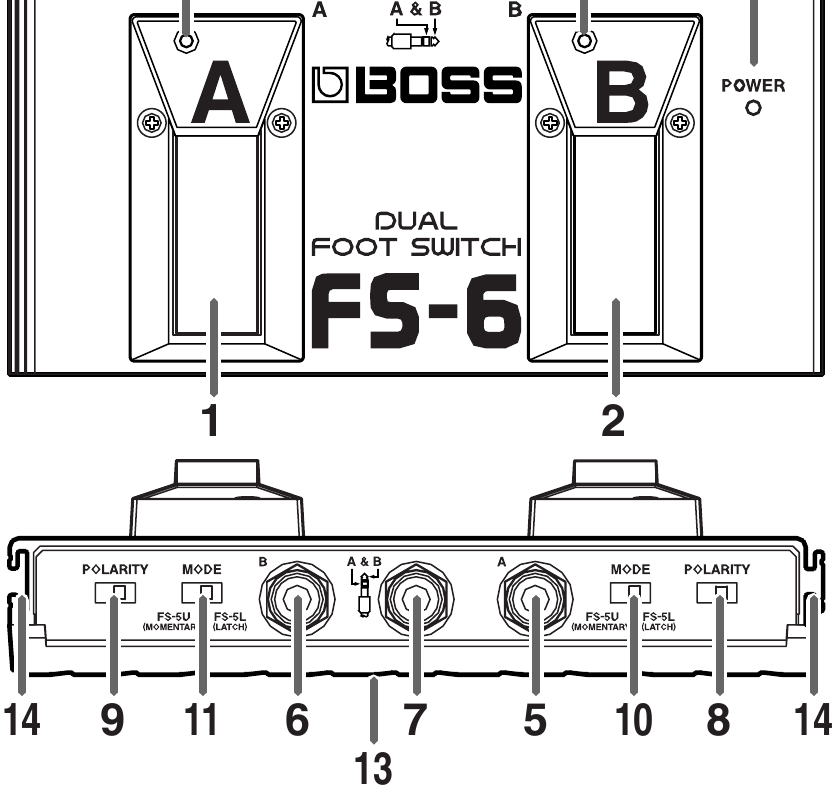

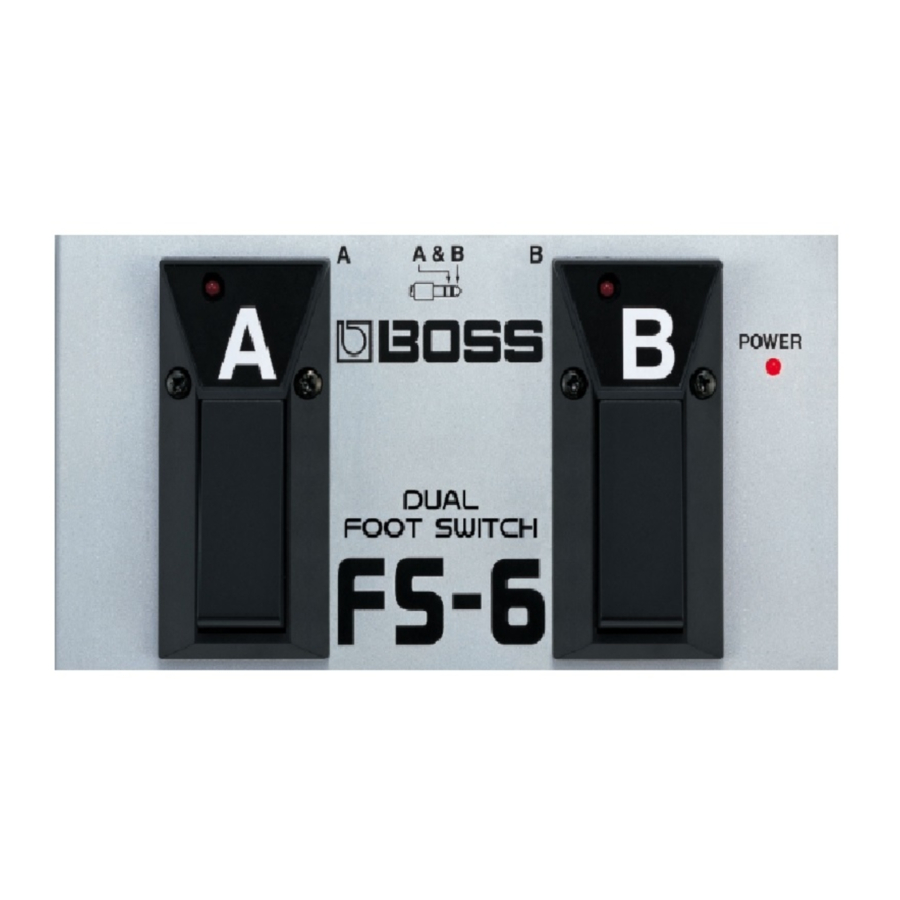

Paneelbeschrijving
fig.01
- Pedal Switch A (Voetschakelaar A)
Gebruik deze als een schakelaar voor het apparaat dat is aangesloten op Jack A of Jack A & B. Raadpleeg "Aansluitingen". - Pedal Switch B (Voetschakelaar B)
Gebruik deze als een schakelaar voor het apparaat dat is aangesloten op Jack B of Jack A & B. Raadpleeg "Aansluitingen". - Pedal Switch A Indicator (Voetschakelaar A Indicator)
Wanneer voetschakelaar A is ingesteld op de latch-type functie, licht deze indicator afwisselend op of gaat uit telkens wanneer de voetschakelaar wordt ingedrukt. Wanneer voetschakelaar A is ingesteld op de momentary-type functie, licht deze indicator alleen op zolang de voetschakelaar ingedrukt wordt gehouden. - Pedal Switch B Indicator (Voetschakelaar B Indicator)
Wanneer voetschakelaar B is ingesteld op de latch-type functie, licht deze indicator afwisselend op of gaat uit telkens wanneer de voetschakelaar wordt ingedrukt. Wanneer voetschakelaar B is ingesteld op de momentary-type functie, licht deze indicator alleen op zolang de voetschakelaar ingedrukt wordt gehouden. - Jack A (Jack A)
Sluit hier het apparaat aan dat wordt bediend met voetschakelaar A. Gebruik een aansluitkabel met 1/4" telefoonstekkers aan beide uiteinden. - Jack B (Jack B)
Sluit hier het apparaat aan dat wordt bediend met voetschakelaar B. Gebruik een aansluitkabel met 1/4" telefoonstekkers aan beide uiteinden. - Jack A & B (Jack A & B)
Sluit hier apparaten aan die zijn uitgerust met TRS 1/4" telefoonjacks. Gebruik een aansluitkabel met stereo 1/4" telefoonstekkers aan beide uiteinden.
- Jacks A, B en A & B functioneren ook als aan/uit-schakelaars. De stroom wordt ingeschakeld wanneer een stekker in een van deze jacks wordt gestoken en uitgeschakeld wanneer er geen stekker is aangesloten. Haal de kabel uit deze jacks wanneer u het apparaat niet gebruikt.
- POLARITY Switch A (POLARITEIT Schakelaar A)
Dit schakelt de polariteit van voetschakelaar A. Raadpleeg de handleiding van het apparaat dat u aansluit en schakel dit naar de juiste instelling. - POLARITY Switch B (POLARITEIT Schakelaar B)
Dit schakelt de polariteit van voetschakelaar B. Raadpleeg de handleiding van het apparaat dat u aansluit en schakel dit naar de juiste instelling. - MODE Switch A (MODUS Schakelaar A)
Dit stelt de functie voor voetschakelaar A in op LATCH (vergrendeling) of MOMENTARY (momentair). - MODE Switch B (MODUS Schakelaar B)
Dit stelt de functie voor voetschakelaar B in op LATCH (vergrendeling) of MOMENTARY (momentair).- LATCH: Schakelt afwisselend in of uit telkens wanneer de voetschakelaar wordt ingedrukt.
- MOMENTARY: Schakelt in (uit) zolang de voetschakelaar ingedrukt wordt gehouden en uit (aan) wanneer de schakelaar wordt losgelaten.
- POWER Indicator (STROOM Indicator)
Dit licht op wanneer de stroom is ingeschakeld (wanneer een stekker is aangesloten op een jack).- Als deze indicator zwakker wordt of niet meer oplicht terwijl de stroom is ingeschakeld, is de batterij bijna leeg en moet deze onmiddellijk worden vervangen.
- Battery Cover (Batterijklep)
Open deze klep om de batterij te vervangen. Raadpleeg "De batterij vervangen" voor instructies over het vervangen van de batterij. - FS Joint Panel (FS-verbindingspaneel)
De FS-6 kan worden aangesloten op een andere FS-6, een FS-5U/5L of een AB-2.
Voor gebruik
Sluit de meegeleverde batterij aan op de snap cord met de juiste polariteit.
Aansluitingen
* Om storingen en/of schade aan luidsprekers of andere apparaten te voorkomen, dient u altijd het volume te verlagen en de stroom op alle apparaten uit te schakelen voordat u aansluitingen maakt.

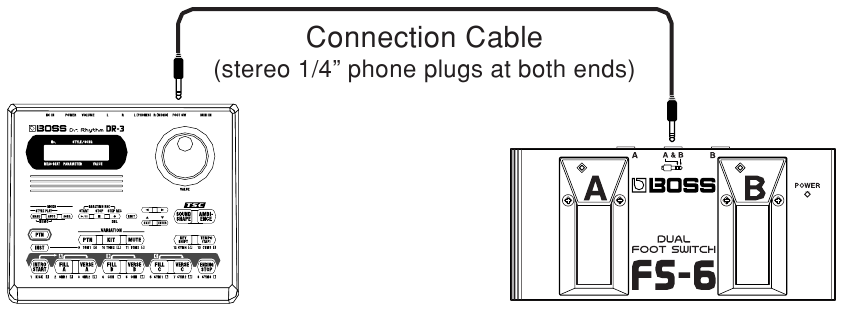

Aansluiten op Jack A & B
fig.02
* Wanneer u verbinding maakt met Jack A & B, mag u geen apparaat aansluiten op Jack A of Jack B. Dit kan leiden tot schade en/of storingen.

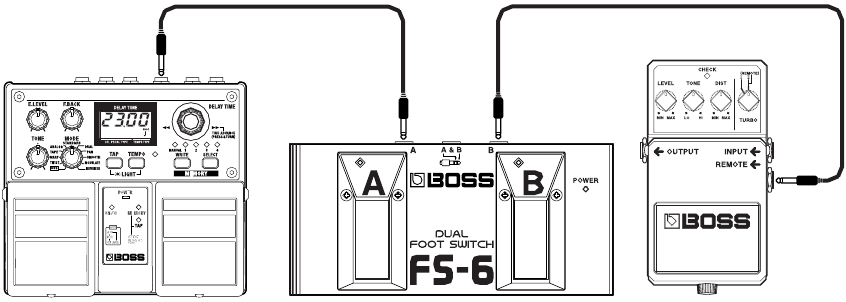

Aansluiten op Jack A of B
fig.03
De POLARITEIT-schakelaar instellen
Wanneer u de polariteitsinstelling van de FS-6 afstemt op de polariteitsinstelling voor de FS-5U of FS-5L die in de handleiding van het aangesloten apparaat staat, stelt u deze in zoals hieronder beschreven.
* Volgens deze instellingen schakelt de instelling naar OPEN wanneer de schakelaar aan staat en CLOSE wanneer de schakelaar uit staat.
fig.04

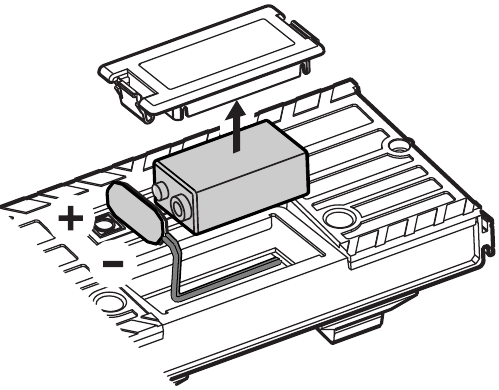

De batterij vervangen
Wanneer de POWER (STROOM) indicator zwakker wordt of niet meer oplicht terwijl de stroom is ingeschakeld, betekent dit dat de batterij bijna leeg is en moet worden vervangen.
* Wanneer u het apparaat ondersteboven houdt, dient u voorzichtig te zijn om te voorkomen dat u het laat vallen, of dat het valt of omvalt.
fig.05
* Wees voorzichtig dat u de printplaat in het apparaat niet aanraakt bij het vervangen van de batterij.
- Open de batterijklep.
- Verwijder de oude batterij uit de batterijhouder en verwijder de snap cord die erop is aangesloten.
- Sluit de snap cord aan op de nieuwe batterij.
* Let goed op de polariteit van de batterij (+ versus -). - Plaats de batterij in de behuizing.
- Sluit de batterijklep.
* Druk op de klep totdat u een klik hoort.
Probleemoplossing
Stroom schakelt niet in (POWER (STROOM) indicator licht niet op)
- Is de kabel volledig in de jack gestoken?
- De stroom schakelt in wanneer een kabel in een van de jacks wordt gestoken. Zorg ervoor dat de kabel stevig en veilig is aangesloten.
- Is de batterij leeg?
- Vervang de batterij door een nieuwe zoals beschreven in "De batterij vervangen".
- Gebruikt u een aansluitkabel met stereo 1/4" telefoonstekkers aan beide uiteinden om verbinding te maken met Jack A of Jack B?
- Gebruik een aansluitkabel met mono 1/4" telefoonstekkers aan beide uiteinden.
Aangesloten apparaat werkt niet goed
- Heeft u verbinding gemaakt met de juiste jack op het apparaat?
- Controleer het type jack dat op het aangesloten apparaat wordt gebruikt.
- Is de POWER (STROOM) indicator gedimd of uit?
- De batterij is mogelijk leeg. Vervang de batterij door een nieuwe zoals beschreven in "De batterij vervangen".
- Is de instelling van de POLARITY (POLARITEIT) schakelaar correct?
- Stel de polariteit in overeenstemming met de specificaties voor het aangesloten apparaat.
- Is de MODE (MODUS) schakelaar instelling correct?
- Stel de MODE (MODUS) in overeenstemming met de specificaties voor het aangesloten apparaat.
Voetschakelaar indicator licht niet op
- Is de schakelaar uit?
- Druk op de voetschakelaar.
- Staat de POLARITY (POLARITEIT) schakelaar stevig in de juiste positie?
- Zorg ervoor dat de POLARITY (POLARITEIT) schakelaar stevig in de juiste positie staat.
Indicator gedimd/uit
- De batterij is mogelijk leeg. Vervang de batterij door een nieuwe zoals beschreven in "De batterij vervangen".
Specificaties
Bedieningselementen
Pedal Switch (Voetschakelaar) A, B / POLARITY Switch (POLARITEIT Schakelaar) A, B / Mode Switch (Modus Schakelaar) A, B
Connectoren
Jack A, Jack B (1/4 inch phone type)
Jack A & B (TRS 1/4 inch phone type)
Stroomvoorziening
DC 9 V: Droge batterij/9 V 6F22 (carbon), 6LR61 (alkaline)
* Verwachte batterijduur bij continu gebruik:
Carbon: 70 uur, Alkaline: 100 uur (A en B = AAN, MODE = LATCH)
Deze cijfers variëren afhankelijk van de werkelijke gebruiksomstandigheden.
Stroomverbruik
8 mA (max.)
Afmetingen
188 (W) x 91 (D) x 43 (H) mm
7-7/16 (W) x 3-5/8 (D) x 1-3/4 (H) inches
Gewicht
470 g / 1 lb 1 oz (inclusief batterij)
Accessoires
Droge batterij/9 V (6F22), Handleiding
* In het belang van productverbetering kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.
